Установка труб забора воздуха – отвода продуктов сгорания
Газовые котлы серии Slim Fi - FiN с принудительной вытяжкой могут быть легко установлены благодаря поставляемым аксессуарам, о которых речь пойдет ниже.
Котлы спроектированы с возможностью подсоединения к коаксиальной системе труб забора воздуха – отвода продуктов сгорания (с вертикальным и горизонтальным расположением труб). При помощи специального разделительного комплекта отвод продуктов сгорания может осуществляться и по раздельным трубам.
При установке должны использоваться только фирменные запчасти!
Таблица
Конфигурация труб | коаксиальные |
Макс. длина дымоотводящих труб без терминала | 5 |
Уменьшение длины трубы при использовании колена 90° | 1 |
Уменьшение длины трубы при использовании колена 45° | 0,5 |
Диаметр внешнего наконечника | 100 мм |
Внешний диаметр труб | 100 мм |
Таблица
Конфигурация труб | раздельные трубы |
Макс. длина дымоотводящих труб без терминала | 10 |
Уменьшение длины трубы при использовании колена 90° | 0,5 |
Уменьшение длины трубы при использовании колена 45° | 0,25 |
Диаметр внешнего наконечника | - |
Внешний диаметр труб | 80 мм |
Таблица
Конфигурация труб | раздельные с единым коаксиальным |
Макс. длина дымоотводящих труб без терминала | 6 |
Уменьшение длины трубы при использовании колена 90° | 0,5 |
Уменьшение длины трубы при использовании колена 45° | 0,25 |
Диаметр внешнего наконечника | 133 мм |
Внешний диаметр труб | 80 мм |
КОАКСИАЛЬНЫЕ ТРУБЫ
Трубы данной конфигурации позволяют осуществлять забор воздуха и отвод продуктов сгорания, как на улицу, так и в общий дымоход.

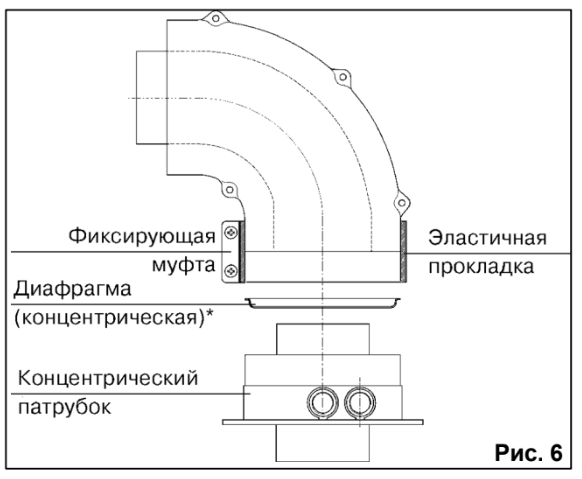

Колено 90° позволяет подсоединить котел к трубам забора воздуха – отвода продуктов сгорания в любом направлении благодаря возможности вращения на 180°. Данное колено может быть также использовано как дополнительное для коаксиальной системы или для колена 45°.
КОАКСИАЛЬНЫЕ ТРУБЫ

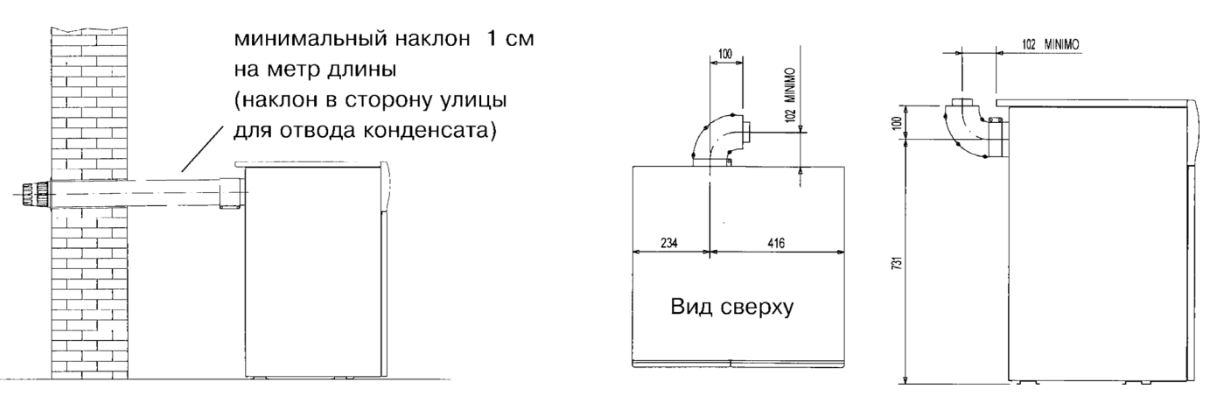

Минимальный наклон таких дымоотводящих труб в сторону улицы должен составлять 1 см на метр длины.
Минимальный наклон
Каждое колено 90° уменьшает общую длину на 1 метр.
Каждое колено 45° уменьшает общую длину на 0,5 метра.

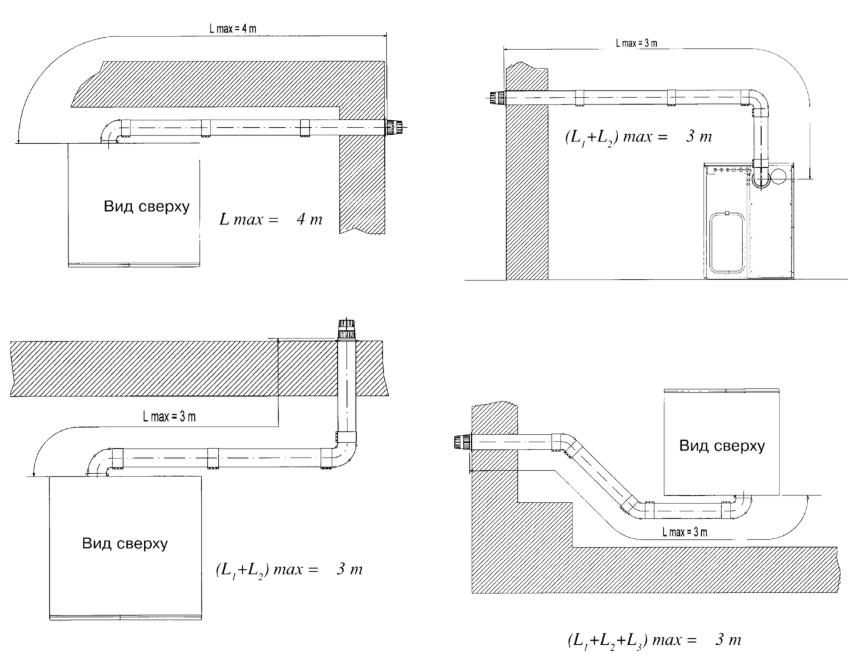

Примеры установки с горизонтальными трубами

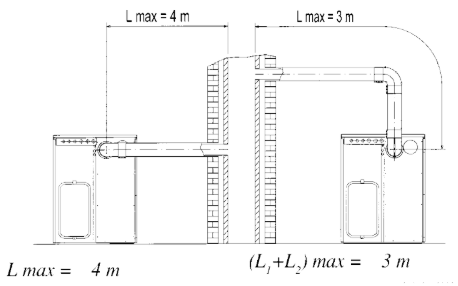

Примеры установки с отводом продуктов сгорания в общий дымоход (тип LAS)

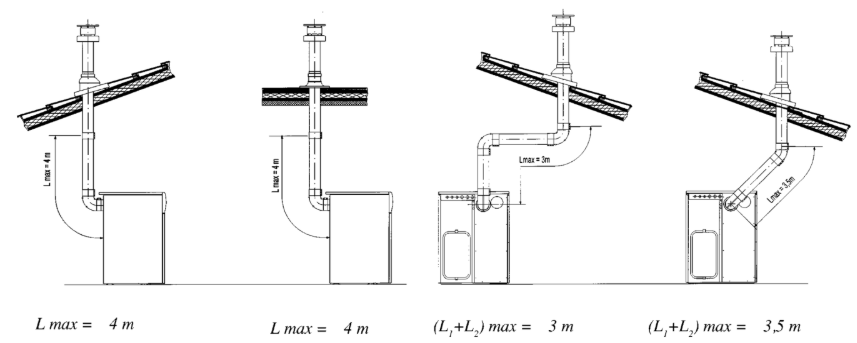

Примеры установки с отводом продуктов сгорания через вертикальный коаксиальный дымоход
Данная установка может быть выполнена как на наклонной, так и на плоской крыше при помощи дымохода и соответствующих декоративных накладок и наконечников, поставляемых по запросу.
Примеры установки с отводом продуктов сгорания через вертикальный коаксиальный дымоход
Более подробная информация по монтажу данных аксессуаров изложена в прилагаемых к ним инструкциях.
РАЗДЕЛЬНЫЕ ТРУБЫ ЗАБОРА ВОЗДУХА - ОТВОДА ПРОДУКТОВ СГОРАНИЯ
Данная система позволяет осуществлять отвод продуктов сгорания, как на улицу, так и в общий дымоход. Забор воздуха для горения и отвод продуктов сгорания может производиться с разных сторон.

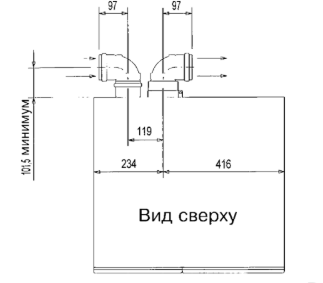

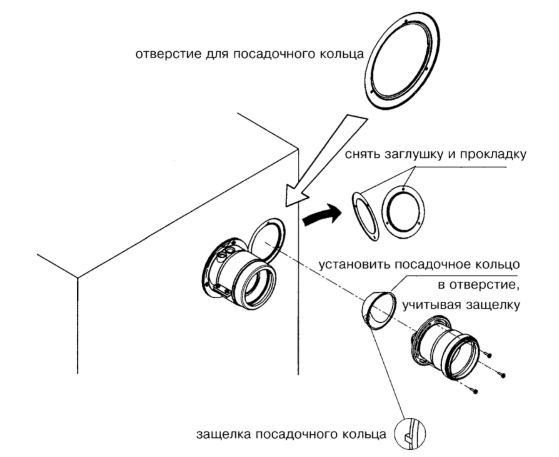

Разделитель, предлагаемый как один из аксессуаров, состоит из редукционного патрубка и патрубка забора воздуха с регулятором.
При установке патрубка забора воздуха следует использовать прокладку и крепежные винты, снятые ранее с защитной крышки.
Более подробная информация по монтажу данных аксессуаров изложена в прилагаемых к ним инструкциях.
Раздельные трубы забора воздуха - отвода продуктов сгорания

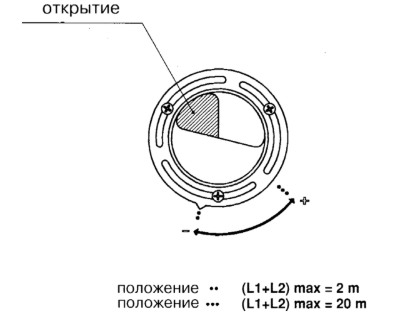

Регулировка заслонки подачи воздуха
Регулировка данной заслонки необходима для повышения производительности и улучшения параметров горения. Поворачивая патрубок забора воздуха, возможно установить нужное количество воздуха в зависимости от общей длины труб забора воздуха и отвода продуктов сгорания.
Патрубок забора воздуха должен быть установлен с указателем, повернутым в сторону нижней части котла (см. рис. 12)
Регулировка заслонки подачи воздуха
Для дальнейшего улучшения параметров сгорания можно провести анализ продуктов сгорания на количество CO2 в отходящих газах при максимальной тепловой мощности, после чего отрегулировать заслонку подачи воздуха, доведя содержание CO2 до:
• 6,5% для природного газа (метан G20)
• 7% для сжиженного газа (G30 -G31)
Колено 90° позволяет подсоединить котел к трубам забора воздуха – отвода продуктов сгорания в любом направлении благодаря возможности вращения на 180°.
Данное колено может быть также использовано как дополнительное для коаксиальной системы или для колена 45°.
Каждое колено 90° уменьшает общую длину на 0,5 метра.
Каждое колено 45° уменьшает общую длину на 0,25 метра.

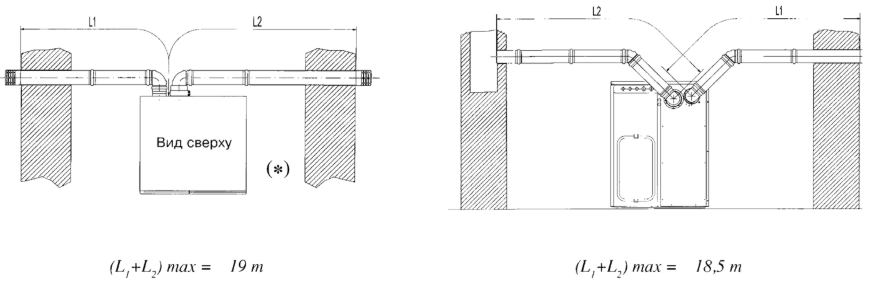

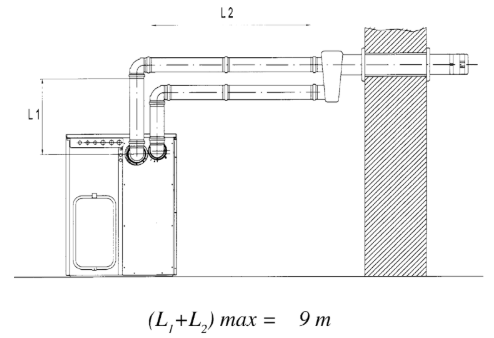

Примеры установки с горизонтальными раздельными трубами
(*) Оба терминала (забора воздуха и отвода продуктов сгорания) должны быть установлены на одной и той же стороне здания.
Длина дымоотводящей трубы никогда не должны превышать 10 м при колене 90o. При длине трубы более 6 м труба вместе с коленами по всей длине должна быть надежно изолирована.
Примеры установки дымоотводящей трубы

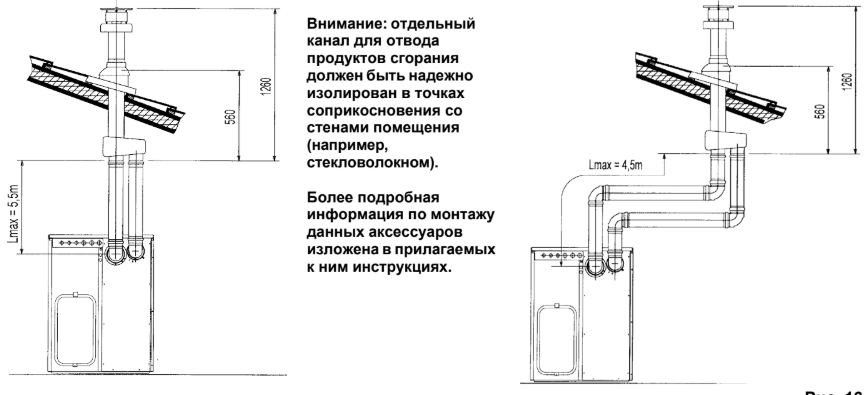

Примеры установки с вертикальными раздельными трубами
