Присоединение устройств по протоколу OpenTherm
Электронная плата котла SLIM оборудована штатным разъемом OpenTherm, поэтому к котлу возможно подключить регуляторы по цифровой шине OpenTherm (BAXI Connect , QAA 73 и другие устройства).
В комплекте с котлом поставляются два кабеля с коннекторами. Двухпроводной кабель с чёрным штекером предназначен для подключения устройств по цифровому протоколу OpenTherm – разъем A7A электронной платы котла. При присоединении к разъему соблюдение полярности не требуется.
Перемычка на клеммах 1 и 2 клеммной колодки электропитания, предусмотренная для присоединения комнатного термостата, должна быть удалена.
Подключение регуляторов

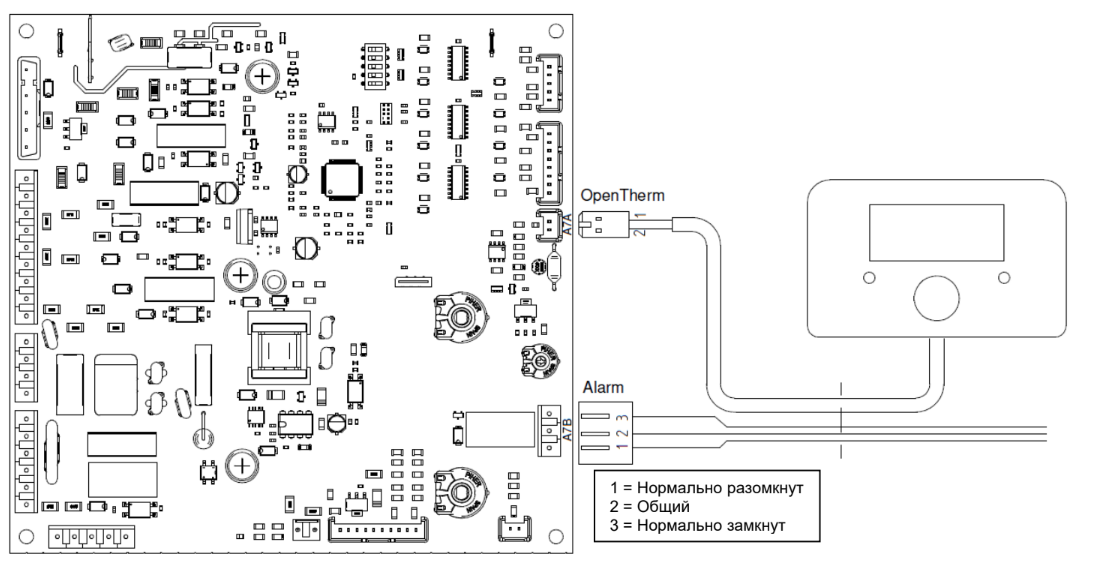

Присоединение регулятора по протоколу OpenTherm
1 = Нормально разомкнут
2 = Общий
3 = Нормально замкнут
