Доступ к клеммной колодке электропитания
• Обесточить котел при помощи двухполюсного выключателя.
• Снять крышку, потянув ее вверх.
• Открыть переднюю дверцу, потянув ее за верхние углы.
• Отвинтить два крепежных винта панели управления.
• Наклонить панель управления вперед.
• Отвинтить винты и получить доступ к клеммной электрической колодке.

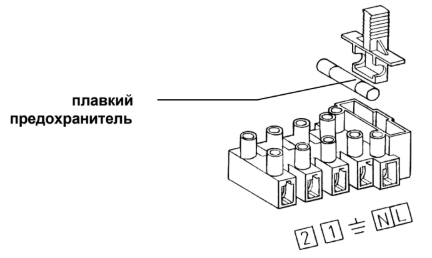

• В клеммной колодке имеется также плавкий предохранитель быстрого срабатывания на 2А (рис. 5).
Клеммная колодка электропитания
(L) = фаза, коричневый
(Т) = нейтраль, голубой
= земля, желто-зеленый
(1) (2) = контакты для присоединения комнатного термостата
Рекомендуется стационарное подключение котла через двухполюсный внешний автомат защиты сети номинальным током, сблокированный с устройством защитного отключения (УЗО), рассчитанным на ток срабатывания (ток утечки) 30 μА, или через дифференциальный двухполюсный выключатель со сходными характеристиками. В любом случае внешний выключатель должен быть двухполюсным (одновременно разрывать как фазный, так и нулевой проводник) и иметь зазор между контактами размыкания не менее 3 мм.
Для подключения котла к электросети не разрешается использование разъемных розеток, адаптеров и удлинителей.
Если длины провода, имеющегося в комплекте, не хватает для подключения к внешнему выключателю, то разрешается удлинить его имеющимся в продаже электрическим кабелем аналогичного типа и сечения (3 х 1 мм2)
Напряжение в колодке питания между «Фазой» и «Нулем» должно составлять 230 В, ±10%, 50 Гц
Установка быстродействующего инверторного стабилизатора напряжения вместе с котлом защищает оборудование от возможных поломок
Для правильного выбора мощности стабилизатора необходимо к потребляемой электрической мощности котла прибавить определённый запас, рекомендуемое значение которого - не менее 30%.
Номинальная потребляемая электрическая мощность котла i – 120; Fi - 170 Вт
Напряжение между «Землей» и «Нулем», и между корпусом котла и «Нулем» должно быть ≈ 0 В
Для заземления нельзя использовать газопроводы, трубопроводы холодной и горячей воды
Отсутствия полноценного заземления самая частая причина сбоев в работе котла, системы контроля сгорания
Заземление должно быть выполнено по схеме TN-C-S (либо TN-S)
При наличии проблем с заземлением рекомендуется установить гальваническую развязку
Установка устройства защиты от импульсных токов снижает вероятность возникновения проблем, связанных с грозами.
