Выбор рабочей кривой
При присоединенном датчике уличной температуры регулятор температуры контура отопления выполняет функцию выбора коэффициента (Kt) зависимости температуры на подаче в систему отопления от температуры на улице.

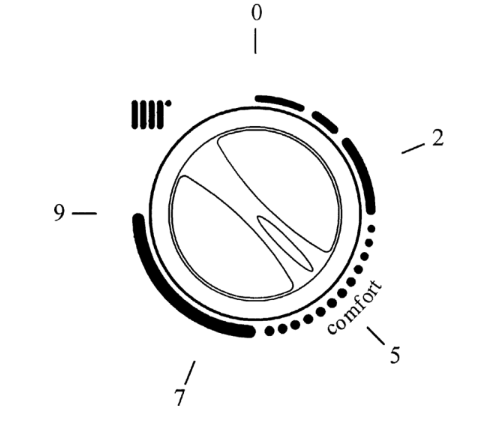

На приведенном ниже рисунке проиллюстрировано соответствие положений регулятора и установленных кривых.
Помимо представленных кривых могут быть заданы и промежуточные кривые.

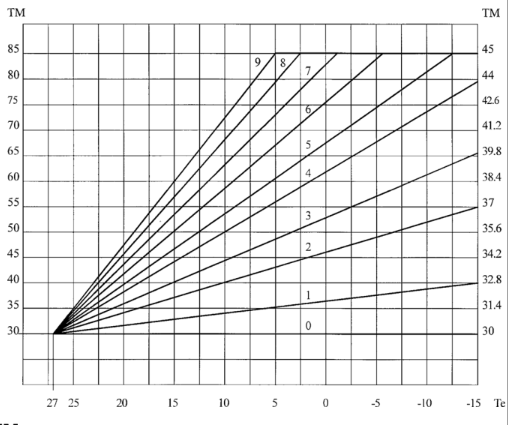

Выбор рабочей кривой датчика уличной теммпературы
TM = температура подачи в систему отопления
Te = внешняя температура на улице
Значение температуры подачи в систему отопления ТМ зависит от положения переключателя T.RISC на плате (см. § 13). Максимальное значение устанавливаемой температуры равно 85 или 45°С (по умолчанию установлено 85°С).
