Заполнение котла

ВАЖНО! Регулярно проверяйте по манометру (поз.1 Рисунок17), чтобы давление находилось в пределах от 1 - 1,5 бар при холодной системе отопления. При превышении давления откройте сливной кран котла (поз. 16 Рисунок 17). Откройте кран заполнения, если давление слишком низкое.

Всегда открывайте кран медленно, чтобы дать выйти воздуху. Если давление котла часто падает, необходимо обратиться в обслуживающую организацию для проверки системы.

Внимание: Уделите особое внимание заполнению системы отопления. В частности, необходимо открыть все термостатические клапаны в системе и заполнять систему отопления очень медленно для облегчения выхода воздуха и достижения необходимого давления. Затем стравите воздух из всех радиаторов в системе. Компания BAXI не принимает претензии о повреждении оборудования, вызванного присутствием воздуха в первичном теплообменнике при несоблюдении описанных выше инструкций.

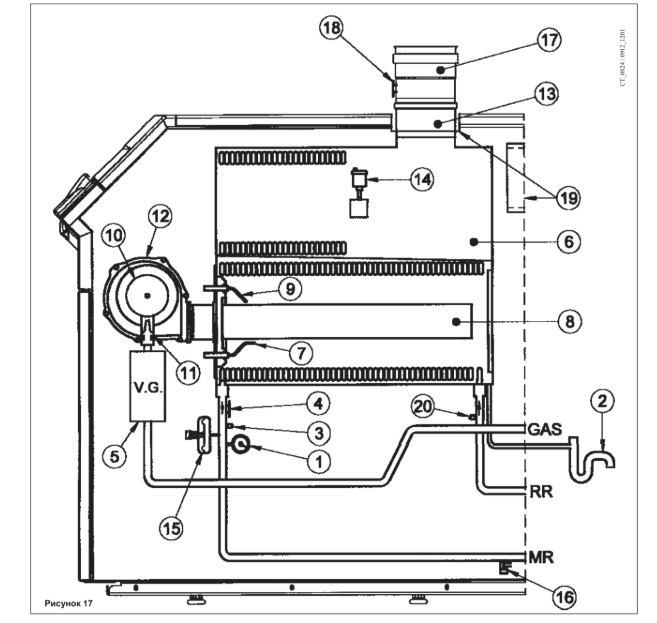

Функциональная схема



Условные обозначения:

1 манометр

2 сифон

3 датчик температуры NTC контура

отопления

4 термостат защиты от перегрева 105°C

5 газовый клапан

6 теплообменник

7 электрод контроля пламени

8 горелка

9 электрод зажигания

10 смеситель с устройством Вентури

11 газовая диафрагма

12 вентилятор

13 переходник дымоотводного устройства

14 автоматический воздухоотводчик

15 прессостат минимального давления воды

16 спускной клапан котла

17 дымоотводное устройство с термостатом-датчиком тяги

18 термостат-датчик тяги

19 место крепления впускного патрубка

20 датчик температуры (NTC) на трубе возврата
