ДЫМООТВОДЯЩИЙ КОМПЛЕКТ ТИПА B23

Выполнить присоединение к дымоходу при помощи металлической или пластиковой трубы с внутренним диаметром 80 мм; труба должна быть устойчивой к износу, высоким температурам (

Перед присоединением к дымоходу вставить дымоотводящий патрубок и подключить термостат-датчик тяги к электрическому разъему.

Рекомендуется выполнять присоединение котла к дымоходу таким образом, чтобы оставалась возможность последующего отсоединения для облегчения операций технического обслуживания.

Горизонтальные отрезки трубы должны иметь наклон 3° по направлению к котлу.

Аксессуары из пластика (диаметр 80 мм) можно использовать для присоединения к дымоходу одного котла или каскада котлов

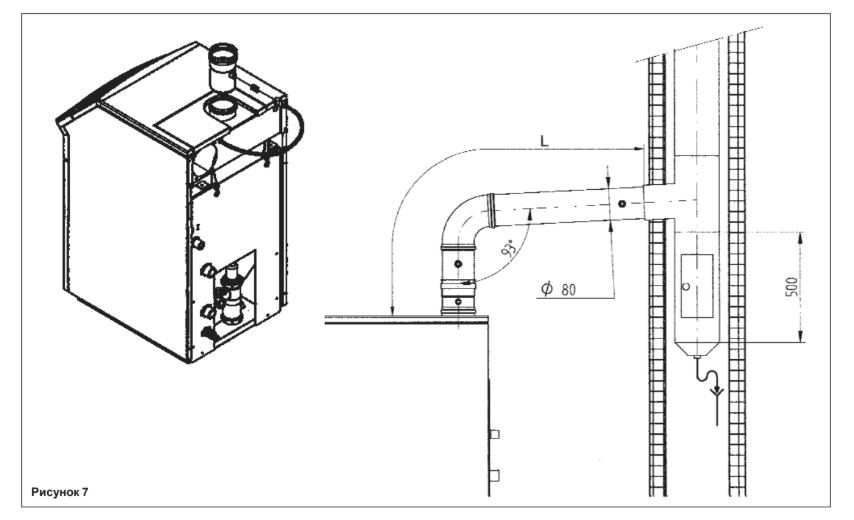

Рисунок 7



Макс. длина вытяжных труб – модель HT 1.450 ( L) : 30 м

Макс. длина вытяжных труб – model HT 1.650 ( L) : 20 м

Каждый 90° изгиб уменьшает максимальную длину труб на: 1 м

Каждый 45° изгиб уменьшает максимальную длину труб на: 0.5 м


ТАБЛИЦА ДОПУСТИМЫХ ДАВЛЕНИЙ ДЫМОВЫХ ГАЗОВ



Каскадное решение


ΔP допустимое давление для

трубы B23 Ø 80

ΔP допустимое давление с

невозвратным клапаном Clapet Ø 80/110

HT 1.450

150

110

HT 1.650

150

100
