НАСТРОЙКА ГАЗОВЫХ КЛАПАНОВ

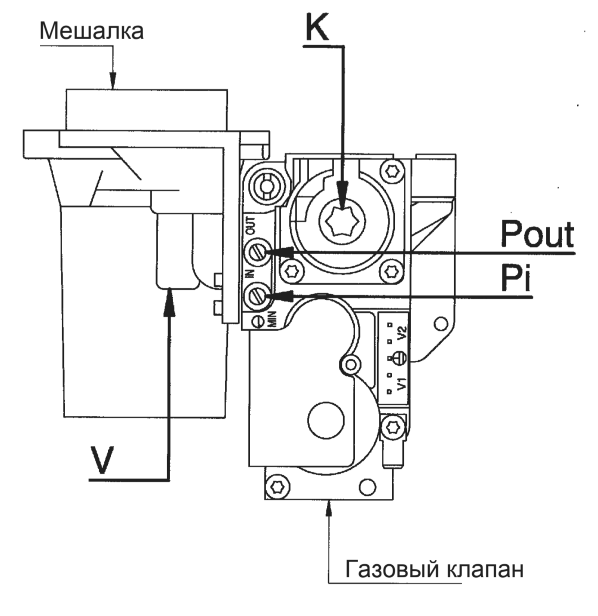

Рисунок 12

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:

Pi: Точка измерения давления газа на подаче

P out: Точка измерения давления для измерения отклонения

V: Регулировочный винт напора газа

K: Регулировочный винт отклонений

Для регулировки газового клапана выполните последовательно следующие операции:

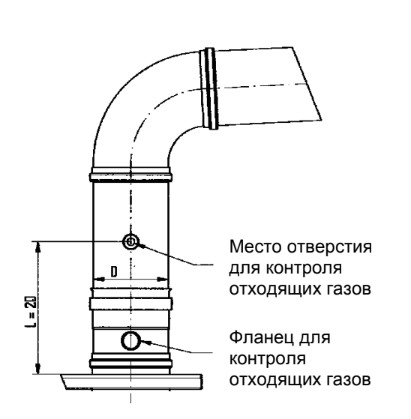

Вставить датчик-анализатор отходящих газов в специальное отверстие, как показано в параграфе 17 (Рис.15).

Рис.15

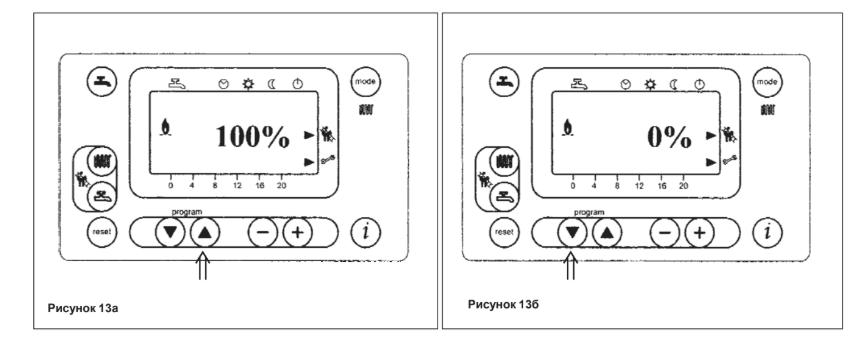

Включить котел, задав «функцию настройки газового клапана» на панели управления котла. Для этого необходимо нажимать одновременно кнопки до тех пор, пока на дисплее не появится знак « » в положении, как показано на Рис. 13а и 13б (примерно 7 сек);
Для работы котла на максимальной мощности нажимать кнопку до появления на дисплее «100%» (Рис.13а).

В случае, когда котел не включается, или был заменен газовый клапан или мешалка, необходимо полностью, до конца завинтить регулировочный винт V и затем отвинтить их в зависимости от модели на 10 оборотов для котлов на метане и на 5 оборотов для котлов на пропане (сжиженном нефтяном газе-СНГ), затем повторить вышеописанные операции.

Поворачивайте регулировочный винт V до достижения значений СО₂, приведенных в Таб.2.1 для метана (G20) и Таб.2.2 для пропана (сжиженный газ - G31):

- Уменьшение СО₂:.повернуть винт по часовой стрелке.

- Увеличение СО₂: повернуть винт против часовой стрелки.

Для работы котла на минимальной мощности нажимать кнопку до появления на дисплее «0%» (Рис.13б).
Поворачивать винт К1 газового клапана 1 до достижения давления (Pout), приведённого в Таб.2.1 для метана (G20) и Таб.2.2 для пропана (сжиженный газ - G31):

- Увеличение давления: повернуть винт по часовой стрелке (увеличение СО₂).

- Уменьшение давления: повернуть винт против часовой стрелки (уменьшение СО₂).
