CSB442243684

ECO-3 COMPACT 240 I (CSB44224368)

B82466417 - C01565888

CSB44224368

Модель снята с производства

Спецификация запчастей в XLS
Чертеж (деталировка)
Инструкция
Сертификат/Декларация
Буклет

Открыть чертеж

-

Позиция на чертежеАртикулФотоАнглийское наименованиеРусское наименованиеРекомендованная розничная цена, у.е.Наличие на складахНачиная с серийного номераДо серийного номераВзаимозаменяемостьКод новой деталиДополн. инфоКорзина
496400020 Скачать O-RING - 10PCSуплотнение кольцевое резиновое (УПАКОВКА - 10 шт)9.39Где купитьСкачать
73607290 Скачать AUTOMATIC AIR VENTвоздухоотводчик автоматический20.05Где купитьСкачать
46607990 Скачать ASSEMBLY-GAS CONNECTION/GASKETФланец с прокладкой рампы подачи газа в сборе16.42Где купить-
90611930 Скачать FILLING GROUPкран наполнения системы в сборе17.75Где купитьСкачать
493612130FILLING KNOB ASSEMBLYРучка наполнения системы в сборе L=502.43Где купитьСкачать
43615260GAS RAMP WITH INJECTORSРампа подачи газа с инжекторами69.89Где купить-
242616160 Скачать FLUE SAFETY THERMOSTAT 70½Термостат предохранительный отходящих газов 70 С (датчик тяги)26.47Где купитьСкачать
81619050 Скачать FILTER RESTRICTOR GROUPдатчик протока ГВС в сборе39.17Где купитьСкачать
120626710DHW PADDLE GROUP -10.0355-заглушка гидравлической системы0Где купитьB846627880-
120627880DHW PADDLE GROUP -10.0397-затвор ГВС с заглушкой трехходового клапана0Где купить1320711356900Скачать
87631680 Скачать PUMP CONNECTING ELEMENT/ORСоединительный элемент насоса9.35Где купить1302YES-
345113650 Скачать PRIMARY EXCHANGER FIXING CLIPКлипсы крепежные теплообменника2.6Где купитьСкачать
55113790FRONTAL TRAVERSEрейка крепежная верхняя4.14Где купить-
315114290 СкачатьCOMB. CHAMBER FRONTAL PANELКрышка камеры сгорания передняя18.83Где купитьСкачать
6935114350PROTEZIONE CRUSCOTTOнакладка защитная панели управления0Где купить-
6925114360 Скачать PRIMARY EXCHANGER CLIPSклипсы теплообменника5Где купитьСкачать
45115620 СкачатьFRONTAL PANEL ECO3Панель передняя в сборе37.78Где купитьСкачать
2805207730 Скачать GASKET 14,2X18X1,5 - 10PCSУплотнение 14,2х18х1,5 AL -18- (УПАКОВКА - 10 шт)5.61Где купитьСкачать
4235210410 СкачатьGAS VALVE CONNECTORПатрубок подсоединительный п(газ. клапан HONEYWELL)5.88Где купитьСкачать
875210710RACCORDO POMPAТрубка возврата из системы отопления0Где купить1301631680Скачать
285213220 Скачать INSULATING PANELтермоизоляционная панель боковая25.23Где купитьСкачать
295213280 Скачать INSULATING PANELтермоизоляционная панель задняя18.45Где купитьB506YESСкачать
305213380 Скачать FRONTAL INSULATING PANELТермоизоляционная панель передняя19.22Где купитьСкачать
1385402010 Скачать O-RING 22.22x2.62 - 10PCSУплотнение кольцевое 22,22х2,62 (УПАКОВКА - 10 шт)2.36Где купитьСкачать
215402050 Скачать GASKET 6,1X11,5X1,5 WRC - 10PCSУплотнение плоское кольцевое 6.1X11.5X1.5 (УПАКОВКА - 10 шт)2.97Где купитьСкачать
7155402700 СкачатьO-RING 15,60X1,78 - 10PCSУплотнение 15,60X1,78 (УПАКОВКА - 10 шт)3.05Где купитьСкачать
1325402830 Скачать WASHER - SENSOR SEALING - 10PCSУплотнение датчика температуры (NTC) 9.7X15X3 (УПАКОВКА - 10 шт)3.5Где купитьСкачать
335403130 СкачатьANELLO OR 22X3 EPDMУплотнение кольцевое0Где купить1311710963000Скачать
775404520 Скачать DHW PLATE EXCHANGER GASKET - 4PCSУплотнение вторичного теплообменника (УПАКОВКА - 4 шт)4.72Где купитьСкачать
5115404600 Скачать O.R. 17,86x2,62 - 10PCSУплотнение кольцевое 17,86х2,62 (УПАКОВКА - 10 шт)2.64Где купитьСкачать
1925404650 Скачать SEALING WASHER G 3/4 - 10PCSУплотнение G. 3/4 17x24x2 (УПАКОВКА - 10 шт)4.18Где купитьСкачать
1675405340 Скачать FUSE HOLDERдержатель плавкого предохранителя1.47Где купитьСкачать
1225405370 Скачать O-RING - 10PCSУплотнение кольцевое 23,47х2,62 (УПАКОВКА - 10 шт)11.83Где купитьСкачать
745406360 Скачать O-RING 14X1,78 EP - 10PCSУплотнение кольцевое (УПАКОВКА - 10 шт)3.78Где купитьСкачать
615407830 Скачать INSULATION BOOT - ELECTRODEколпачок электрода изоляционный1.83Где купитьСкачать
455407940 Скачать GASKET-BURNER MANIFOLDУплотнение рампы подачи газа0.98Где купитьСкачать
1515409550ELECTRIC BOX REAR COVERкожух электрической коробки18.32Где купить-
1745411540 Скачать KNOB 2½EST. MAINРучка6.15Где купитьСкачать
915652030 Скачать DRAINING TAPКран сливной20.58Где купитьСкачать
1405658830 Скачать GAS VALVEклапан газовый (SIT 845063 SIGMA)198.35Где купитьСкачать
725661200 Скачать PUMP UP 15-50/CONNECTORНасос циркуляционный UP 15-50 с коннектором228.87Где купитьСкачать
415663710 Скачать BURNER ASSEMBLY (13 ELEM.)Горелка (13 элементов)168.61Где купитьСкачать
1405665220 Скачать GAS VALVEклапан газовый (HONEYWELL VK4105M 5108)207.03Где купитьСкачать
2905665230 Скачать ASS.MODULAT. VK4105M 5033модулятор в сборе VK4105M0Где купитьСкачать
355668370 Скачать EXPANSION VESSEL 7 LБак расширительный178.26Где купитьСкачать
2415668420 Скачать CONVEYOR ASSEMBLYколпак вытяжки в сборе70.07Где купитьСкачать
445669460 Скачать NATURAL GAS INJECTORS KITИнжекторы для природного газа комплект 1,18 - 13 шт.24.4Где купитьСкачать
1475676130CONNECTION TRAVERSEсоединительная панель31.55Где купить-
1375677010 СкачатьGAS PIPE- ECO3 ATMтрубка газовая (для газ. клапана SIT)11.22Где купить-
275677210COMBUSTION CHAMBER ASSEMBLYэлемент камеры сгорания80.16Где купитьСкачать
1375677250 СкачатьGAS PIPEтрубка газовая (для газ. клапана HONEYWELL)26.1Где купить-
1365677260 Скачать PIPE ASSEMBLY (3 WAY VALVE/EX)Трубка теплообменник/трехходовой клапан20.12Где купить-
705677270 Скачать PIPE ASS. (PUMP/EXCHANGER)Трубка соединительная в сборе47.1Где купитьСкачать
35677550RIGHT PANEL ASS. CUBEПанель правая в сборе26.09Где купить-
25677560LEFT PANEL ASS. CUBEПанель в сборе левая26.09Где купить-
325677660 Скачать PRIMARY EXCHANGER WITH CLIPSТеплообменник основной с клипсами285.08Где купитьСкачать
445680020 Скачать TRANSFORMATION KIT G31Инжекторы для сжиженного газа комплект 0,77 - 13 шт.28.1Где купитьСкачать
1545680230 СкачатьPCBЭлектронная плата (Bertelli)237.04Где купитьСкачать
1545680410 Скачать PCBЭлектронная плата (Honeywell)242.68Где купитьСкачать
1525680890 СкачатьCONTROL PANEL ECO3Крышка декоративная панели управления8.98Где купитьСкачать

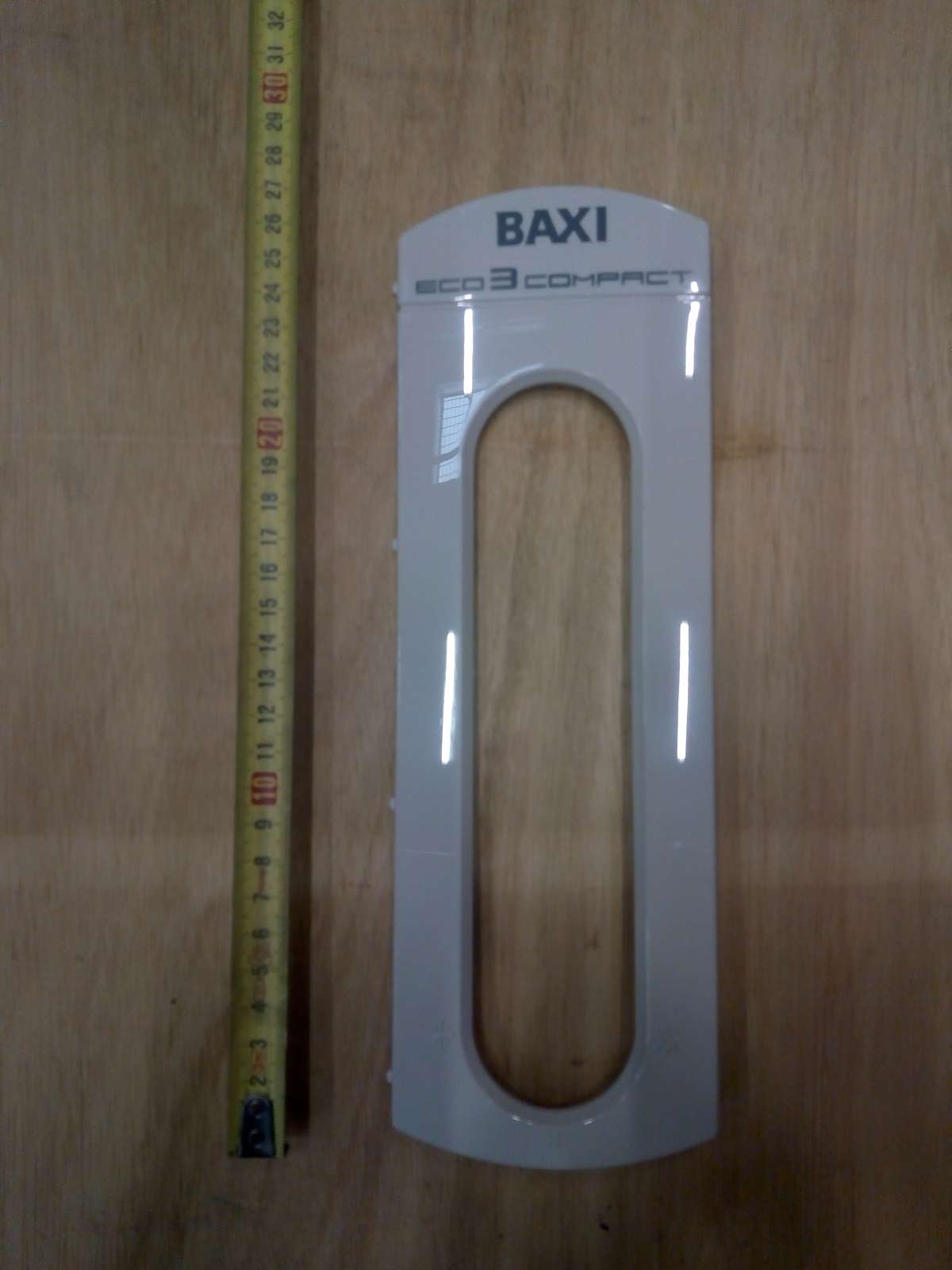

1625683720 СкачатьPANEL PLATE ECO3 COMPACTкрышка панели управления Eco3 Compact13.42Где купить-
765686660 Скачать DHW PLATE EXCHANGER 10 PLATESТеплообменник ГВС пластинчатый вторичный на 10 пластин90.61Где купитьСкачать
325692530 Скачать HEATING EXCHANGER ASS.24KWТеплообменник основной в сборе (24 кВт)302.03Где купитьСкачать
1025693870 Скачать 3 WAY VALVE ASS.W.OUT BY-PASSклапан 3-ходовой в сборе245.61Где купитьСкачать
3375694580 Скачать 3 WAY VALVE MOTORмотор трехходового клапана56.4Где купить710188300Скачать
805696180 СкачатьES-RR ASS. C/FILLING 15.0737гидравлическая группа входная264.33Где купить-
3368380680 Скачать CLIP-RETAINING - 10PCSПружина фиксирующая крепления мотора трехходового клапана (УПАКОВКА - 10 шт)5.42Где купитьСкачать
9998414620 Скачать CABLEПроводка электрическая кабель питания7.97Где купить-
9998418860 СкачатьPLUG - PCBКлеммная колодка с перемычкой.2.02Где купить-
3148418870 Скачать LEAD - SENSING ELECTRODEкабель датчика пламени3.13Где купитьСкачать
598419050 Скачать LEAD - IGNITION ELECTRODEкабель электрода зажигания3.31Где купитьСкачать
1668421590 Скачать TERMINAL BLOCKблок клеммной коробки9.15Где купитьСкачать
638422570 Скачать ELECTRODE - IGNITIONЭлектрод розжига (или контроля пламени)17.82Где купитьСкачать
1318434820 Скачать TEMPERATURE SENSORдатчик температуры (NTC) (погружной)24.49Где купитьСкачать
6248435280 Скачать SENSOR HALL EFFECTдатчик Холла в сборе24.43Где купитьСкачать
5288435360 Скачать NTC SENSORдатчик температуры (NTC) (накладной)20.09Где купитьСкачать
5258511790 СкачатьCONNECTOR L=400mmУстройство розжига для клапана HONEYWELL28.27Где купитьСкачать
5258511800 Скачать SAC CONNECTOR L=400mmУстройство розжига для газ. клапана SIT0Где купить14498511560Скачать
9998511810 Скачать3 WAY VALVE WIRING ECO3Проводка электрическая мотор трехходового клапана19.7Где купить-
9998511850LOW VOLTAGE COMP. WIRING ECO3Проводка электрическая (низковольтная)26.76Где купить-
9998511880 Скачать POWER SUPPLY WIRING ECO3 ATMПроводка электрическая питания23.67Где купить-
9998512470EARTH WIRING ECO3 90½Проводка электрическая7.52Где купить-
1689950580 Скачать FUSEПредохранитель плавкий (2 А- 250 В)1.9Где купитьСкачать
929951170 Скачать SAFETY VALVE 3 BARКлапан предохранительный 3 бар25.4Где купитьСкачать
1359951610 Скачать LIMIT THERMOSTAT 105½CТермостат предохранительный 105 С39.22Где купитьСкачать
1699951650 Скачать MANOMETER D.40манометр39.7Где купитьСкачать
3409951690 Скачать PRESSURE SWITCHПрессостат предохранительный системы отопления39.54Где купитьСкачать
33710963000 Скачать O-RING 21,5X3 EP70 TFL - 10PCSУплотнение кольцевое 21,5X3 (УПАКОВКА - 10 шт)3.05Где купить1312YES-
120711356900 Скачать 3 WAY VALVE CARTRIDGEКартридж трехходового клапана77.7Где купить13211909YES-
5258511560 Скачать CABLE IGNI. VZ2/10 SAC L=600Устройство розжига27.88Где купить1450YES-
1207726370 Скачать 3 WAY VALVE CARTRIDGE BAXIКартридж трехходового клапана99.02Где купить1910YES-
