Поиск информации об изделии
HLM555243321
HTE GBi/GBVi 24
Модель в Россию не поставляется
| Позиция на чертеже | Артикул | Фото | Английское наименование | Русское наименование | Рекомендованная розничная цена, у.е. | Наличие на складах | Коды возможной замены | Начиная с серийного номера | До серийного номера | Взаимозаменяемость | Код новой детали | Дополн. инфо | Корзина |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 120 | 600750 |  Скачать | SPACER ASSEMBLY | заглушка гидравлической системы | 30.25 | Наличие | Скачать | ||||||
| 510 | 600760 |  Скачать | DHW PADDLE ASSEMBLY | затвор ГВС | 21.83 | Наличие | Скачать | ||||||
| 119 | 605760 |  Скачать | HYDRAULIC VENTURI ASSEMBLY | тарелочка системы отопления в сборе | 9.15 | Наличие | Скачать | ||||||
| 73 | 607290 |  Скачать | AUTOMATIC AIR VENT | воздухоотводчик автоматический | 20.05 | Наличие | Скачать | ||||||
| 113 | 617100 |  Скачать | BY-PASS GR. | бай-пасс в сборе | 33.9 | Наличие | Скачать | ||||||
| 732 | 620210 |  Скачать | SPRING ASS. | пружина коническая | 9.03 | Наличие | - | ||||||
| 12 | 5108690 |  Скачать | PLATE BLANKING | заглушка отверстия всасывания воздуха | 3.03 | Наличие | Скачать | ||||||
| 27 | 5117180 | COMBUSTION CHAMBER LUNA IN HT | 0 | - | |||||||||
| 423 | 5210410 |  Скачать | GAS VALVE CONNECTOR | Патрубок подсоединительный п(газ. клапан HONEYWELL) | 5.88 | Наличие | Скачать | ||||||
| 139 | 5210630 |  Скачать | CONNECTOR - GAS VALVE INLET | Патрубок на входе газового клапана | 12.78 | Наличие | Скачать | ||||||
| 682 | 5211800 |  Скачать | FLAME INSPECTION | Стекло смотровое | 3.42 | Наличие | - | ||||||
| 134 | 5212140 | INJECTOR | форсунка D=7.5 | 9.01 | - | ||||||||
| 408 | 5212900 | COMB.CHAMBER UPPER COVER | Крышка камеры сгорания передняя | 0 | Наличие | 711571000 | 1418 | 711571000 | - | ||||
| 138 | 5402010 |  Скачать | O-RING 22.22x2.62 - 10PCS | Уплотнение кольцевое 22,22х2,62 (УПАКОВКА - 10 шт) | 2.36 | Наличие | 5402010P1 | Скачать | |||||
| 21 | 5402050 |  Скачать | GASKET 6,1X11,5X1,5 WRC - 10PCS | Уплотнение плоское кольцевое 6.1X11.5X1.5 (УПАКОВКА - 10 шт) | 2.97 | Наличие | YYY005402052 5400931 5402080 200025368 5402050P1 | Скачать | |||||
| 132 | 5402830 |  Скачать | WASHER - SENSOR SEALING - 10PCS | Уплотнение датчика температуры (NTC) 9.7X15X3 (УПАКОВКА - 10 шт) | 3.5 | Наличие | YYY005402833 200025369 5402830P1 | Скачать | |||||
| 33 | 5403130 |  Скачать | ANELLO OR 22X3 EPDM | Уплотнение кольцевое | 0 | Наличие | 710963000 710963000P1 | 1311 | 710963000 | Скачать | |||
| 511 | 5404600 |  Скачать | O.R. 17,86x2,62 - 10PCS | Уплотнение кольцевое 17,86х2,62 (УПАКОВКА - 10 шт) | 2.64 | Наличие | 5404600P1 | Скачать | |||||
| 192 | 5404650 |  Скачать | SEALING WASHER G 3/4 - 10PCS | Уплотнение G. 3/4 17x24x2 (УПАКОВКА - 10 шт) | 4.18 | Наличие | 5404650P1 | Скачать | |||||
| 167 | 5405340 |  Скачать | FUSE HOLDER | держатель плавкого предохранителя | 1.47 | Наличие | Скачать | ||||||
| 74 | 5406360 |  Скачать | O-RING 14X1,78 EP - 10PCS | Уплотнение кольцевое (УПАКОВКА - 10 шт) | 3.78 | Наличие | 5405310 5406360P1 | Скачать | |||||
| 13 | 5407400 |  Скачать | SUCTION CAP GASKET - 10PCS | Уплотнение кольцевое (УПАКОВКА - 10 шт) | 10.53 | Наличие | 5404810 5407400P1 | Скачать | |||||
| 435 | 5407550 |  Скачать | WASHER DIA100 OUTER ADAPT SEAL | Уплотнение D=100 | 4.08 | Наличие | - | ||||||
| 421 | 5408270 |  Скачать | O-RING 11,91 X 2,62 NBR - 10PCS | Уплотнение кольцевое 11,91 X 2,62 NBR (УПАКОВКА - 10 шт) | 2.28 | Наличие | 5408270P1 | Скачать | |||||
| 601 | 5408560 |  Скачать | O-RING 8,73x1,78 - 10PCS | Уплотнение кольцевое 8,73x1,78 (УПАКОВКА - 10 шт) | 2.07 | Наличие | 710107800 5408560P1 | Скачать | |||||
| 191 | 5408970 |  Скачать | WASHER - SEALING G1/2 - 10PCS | Уплотнение G. 1/2 12x18x2 (УПАКОВКА - 10 шт) | 3.7 | Наличие | 5404640 5408970P1 | Скачать | |||||
| 411 | 5409110 |  Скачать | FLAME SENSING ELEC.GASKET | Уплотнение датчика пламени | 0 | Наличие | 710185200 764918600 | B938 | 710185200 | Скачать | |||
| 681 | 5409120 |  Скачать | IGNITION ELECTRODE PROTECTION CAP | Уплотнение | 0 | Наличие | 710185300 | B938 | 710185300 | Скачать | |||
| 75 | 5409240 |  Скачать | GROMMET - PIPE ASSY D.10 | Уплотнение | 2.6 | Наличие | Скачать | ||||||
| 680 | 5409250 |  Скачать | GROMMET-PIPE ASSY. D.15 | Уплотнение D=15 | 1.85 | Наличие | 5413960 5404740 | Скачать | |||||
| 49 | 5409280 |  Скачать | TAP ADAPTOR | колпачок фланца дымохода | 1.58 | Наличие | - | ||||||
| 428 | 5409290 |  Скачать | GASKET | Уплотнение | 1.92 | Наличие | Скачать | ||||||
| 432 | 5410420 |  Скачать | WASHER DIA 60 OUTLET BEND | Шайба | 2.67 | Наличие | - | ||||||
| 999 | 5410650 | GASKET IGNITER | 1.04 | 5407980 | - | ||||||||
| 409 | 5410740 |  Скачать | BURNER CONNECTION GASKET | Уплотнение | 0 | Наличие | 710624300 | C112 | 710624300 | - | |||

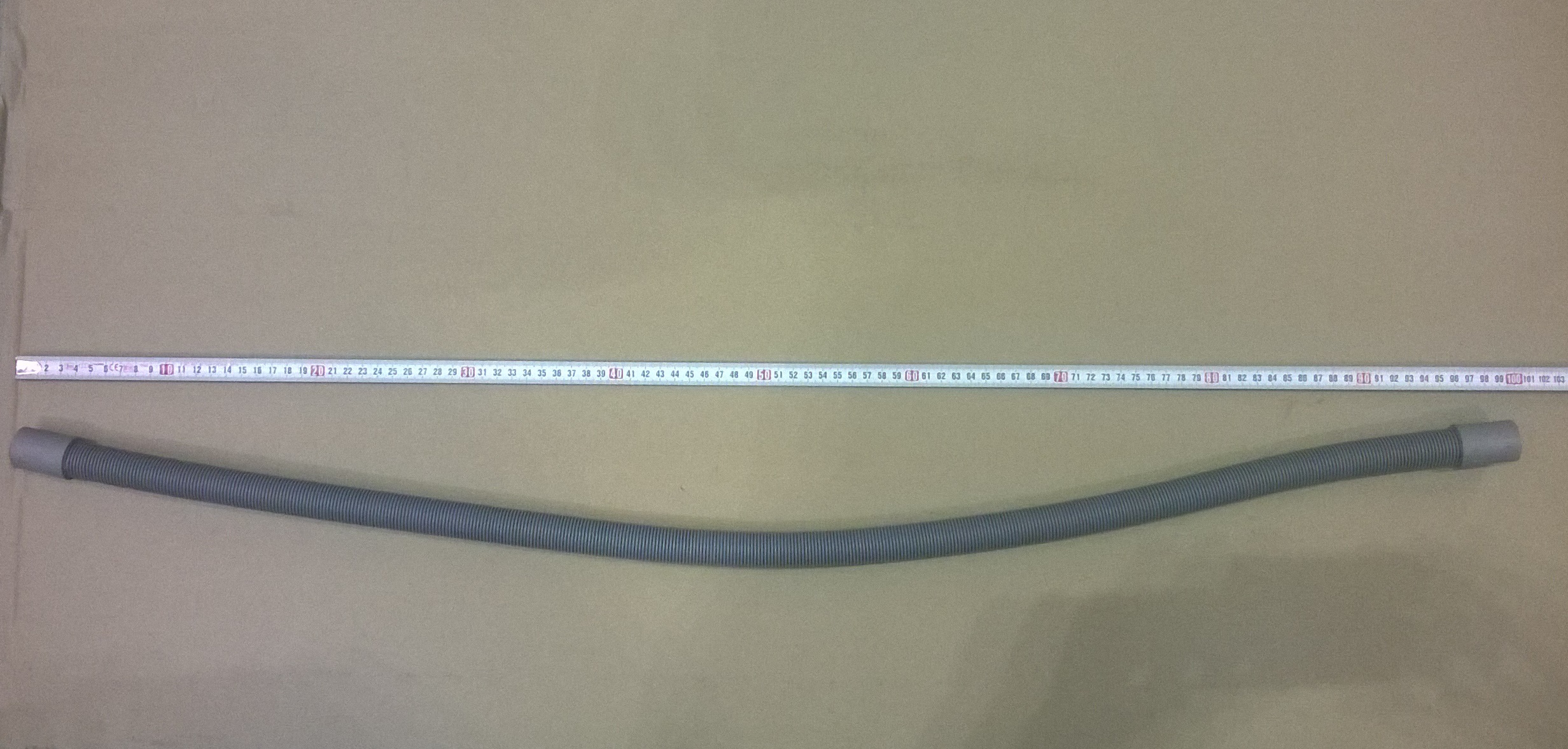

| 445 | 5410750 |  Скачать | RUBBER PIPE L=1000 | Трубка резиновая L=1000 | 9.86 | - | |||||||
| 8 | 5410790 | PYPE | Трубка пневмореле | 6.6 | - | ||||||||
| 707 | 5410960 | REDUCER DIAM.80/60 | переходник 80/60 | 3.72 | - | ||||||||
| 708 | 5410970 |  Скачать | GASKET WITH DOUBLE LIP | Уплотнение D=60 | 2.57 | Наличие | - | ||||||
| 419 | 5411000 |  Скачать | COMB.CHAMBER GASKET | Уплотнение камеры сгорания | 6.83 | Наличие | - | ||||||
| 30 | 5411020 |  Скачать | INSULATION PANEL | Термоизоляционная панель передняя | 18.71 | Наличие | Скачать | ||||||
| 710 | 5411030 |  Скачать | GASKET D80 | Уплотнение D=80 | 4.43 | Наличие | Скачать | ||||||
| 711 | 5411260 | GASKET SYPHON/COMB CHAMBER | 0 | - | |||||||||
| 10 | 5411270 | FLUE ADAPTOR 60/100 | 0 | - | |||||||||
| 11 | 5411280 | GASKET ADAPTOR | 0 | - | |||||||||
| 459 | 5411290 | RUBBER PIPE FL.2/P.L=290 | 0 | - | |||||||||
| 425 | 5411420 |  Скачать | FAN GASKET | Уплотнение м/у вентилятором и устройством Вентури | 3.3 | Наличие | 5409130 | Скачать | |||||
| 29 | 5412010 |  Скачать | EXCHANGER REAR INSULATION | термоизоляционная панель задняя | 0 | Наличие | 710283700 | C119 | 710283700 | - | |||
| 151 | 5413210 | PANEL COVER LINA IN WITH HOLE | 0 | - | |||||||||
| 153 | 5413230 | COVER HOLDER IN | кожух клеммной коробки | 1.75 | - | ||||||||
| 341 | 5413240 | BOX COVER BOTTOM LUNA IN HT300 | корпус электроники защитный | 7.36 | - | ||||||||
| 409 | 5413530 |  Скачать | GASKET BURNER | Уплотнение горелки | 2.02 | Наличие | 721543100 | 1402 | 1418 | YES | 721543100 | - | |
| 337 | 5647340 |  Скачать | MOTORE ELBI | мотор трехходового клапана | 0 | Наличие | 5694580 710188300 7815639 YYY56945811P 200025379 YYY005694581 | B952 | 5694580 | - | |||
| 91 | 5652030 |  Скачать | DRAINING TAP | Кран сливной | 20.58 | Наличие | 9951120 5625450 625450 | Скачать | |||||
| 647 | 5652730 |  Скачать | AUTO AIR VENT G3/8 | воздухоотводчик автоматический G3/8 | 15.73 | Наличие | Скачать | ||||||
| 236 | 5658650 | FILLING DEVICE | 0 | 711121700 710877800 710875800 710875900 710876000 710876100 | C149 | 710876000 | - | ||||||
| 234 | 5659050 | PIPE ASSEMBLY | Трубка соединительная в сборе | 9.19 | - | ||||||||
| 80 | 5659060 | HYDRAULIC INLET GROUP | 133.48 | - | |||||||||
| 72 | 5659550 |  Скачать | PUMP UP 15-60 AO & CONNECTOR | Насос циркуляционный UP 15-60 с коннектором | 233.36 | Наличие | 722148000 7774725 5669570 5687510 5687280 721958200 | Скачать | |||||
| 35 | 5660290 |  Скачать | EXPANSION VESSEL 7,5 L ZILMET | Бак расширительный 7,5 л | 0 | Наличие | 9952290 | 1235 | 9952290 | Скачать | |||
| 36 | 5660380 |  Скачать | EXPANSION VESSEL PIPE | Трубка расширительного бака | 7.4 | Наличие | - | ||||||
| 232 | 5661800 |  Скачать | PCB-AGU 2,002- REMOTE CONTROL | плата для подключения QA-73 | 0 | 5690110 | B742 | 5690110 | - | ||||
| 18 | 5663490 | MIXER AL 21 AGU3.651A009 | Газовоздушный смеситель (устройство Вентури) | 43.08 | - | ||||||||
| 140 | 5671930 |  Скачать | GAS VALVE | клапан газовый (SIT 848 SIGMA) | 135.04 | Наличие | Скачать | ||||||
| 32 | 5671940 |  Скачать | HEAT EXCHANGER BASIC 4E | Теплообменник основной BASIC 4E | 853.52 | Наличие | - | ||||||
| 41 | 5672000 | BURNER 4E BASIC | горелка в сборе | 0 | 711570200 5681850 | 1427 | 711570200 | - | |||||
| 46 | 5674130 | GAS PIPE ASSY | 0 | - | |||||||||
| 147 | 5674210 | TRAVERSE ASSEMBLY LUNA IN | 0 | - | |||||||||
| 678 | 5674440 | AIR/GAS COVER ASSY | 0 | - | |||||||||
| 415 | 5677910 | TRAP ASSEMBLY BASIC | Сифон | 8.91 | Наличие | Скачать | |||||||
| 169 | 5680880 | PRESSURE GAUGE WITH SUPPORT | 0 | Наличие | 9951830 5656220 9951020 | B808 | 9951830 | - | |||||
| 41 | 5681850 | BURNER 4 ELEMENTS | горелка в сборе | 0 | 711570200 5672000 | 5672000 | - | ||||||
| 631 | 5685240 | AIR VENT PIPE - E125 | Трубка вентилятора | 16.52 | Наличие | - | |||||||
| 22 | 5686970 |  Скачать | FAN - HT | вентилятор | 0 | Наличие | 5691840 5662680 5682500 | B733 | 5691840 | - | |||
| 2 | 5687900 | RIGHT PANEL ASSEMBLY DX | 0 | - | |||||||||
| 3 | 5688000 | LEFT PANEL ASSEMBLY | 0 | - | |||||||||
| 98 | 5690030 | BY-PASS PIPE ASSY LUNA3 IN MON | 33.21 | - | |||||||||
| 232 | 5690110 |  Скачать | PCB INTERFACE AGU2.002 | плата для подключения AGU 2.002 | 66.78 | 5661800 | B743 | YES | - | ||||
| 70 | 5690240 | PIPE PUMP/EXCHANG LUNA IN HTE | 0 | - | |||||||||
| 136 | 5690250 | EXCHANGER PIPE ASS.LUNA IN HTE | 0 | - | |||||||||
| 102 | 5690780 | GROUP 3VW LUNA3 MON 15.0663 | 0 | - | |||||||||
| 154 | 5691520 | PCB LMU34 AVS77 WITH INSTR.FR | Электронная плата (LMU 34) | 344.62 | - | ||||||||
| 22 | 5691840 |  Скачать | FAN RG128/UB 230V-55667.11925- | вентилятор | 275.7 | Наличие | 5662680 5682500 5686970 | B734 | YES | Скачать | |||
| 337 | 5694580 |  Скачать | 3 WAY VALVE MOTOR | мотор трехходового клапана | 56.4 | Наличие | YYY56945811P 200025379 5647340 7815639 710188300 YYY005694581 KHG71410661- | B953 | YES | Скачать | |||
| 37 | 5695950 | FRONTAL PANEL ASSEMBLY IN HT | 0 | - | |||||||||
| 336 | 8380680 |  Скачать | CLIP-RETAINING - 10PCS | Пружина фиксирующая крепления мотора трехходового клапана (УПАКОВКА - 10 шт) | 5.42 | Наличие | YYY008380681 200025374 63014310061P 8380680P1 | Скачать | |||||
| 99 | 8380850 |  Скачать | FIXING CLIP - 10PCS | Клипсы крепежные трубки бай-пасса (УПАКОВКА - 10 шт) | 4.32 | Наличие | 8380850P1 | Скачать | |||||
| 34 | 8380860 |  Скачать | FIXING CLIP | Клипсы крепежные теплообменника | 2.62 | Наличие | - | ||||||
| 999 | 8418860 |  Скачать | PLUG - PCB | Клеммная колодка с перемычкой. | 2.02 | Наличие | - | ||||||
| 999 | 8419700 | CABLE | Проводка электрическая | 6.38 | - | ||||||||
| 166 | 8421590 |  Скачать | TERMINAL BLOCK | блок клеммной коробки | 9.15 | Наличие | 8422430 | Скачать | |||||
| 63 | 8422830 |  Скачать | ELECTRODE - IGNITION | Электрод розжига | 0 | Наличие | 710220000 | B952 | 710220000 | - | |||
| 65 | 8422840 |  Скачать | ELECTRODE - IONIZATION | Электрод контроля пламени | 0 | Наличие | 710220700 | B952 | 710220700 | - | |||
| 709 | 8423160 | TERMINAL BLOCK | крепление плавкого предохранителя | 2.43 | Наличие | - | |||||||
| 751 | 8434920 |  Скачать | NTC SENSOR FOR BOILER | Датчик температуры бойлера | 16.42 | - | |||||||
| 525 | 8435260 |  Скачать | IGNITOR | Устройство розжига | 25.72 | Наличие | Скачать | ||||||
| 242 | 8435270 |  Скачать | NTC SENSOR | датчик температуры отходящих газов (NTC) | 44.37 | Наличие | Скачать | ||||||
| 131 | 8435400 |  Скачать | NTC SENSOR | Датчик температуры NTC (погружной) | 24.43 | Наличие | YYY84354011P 8434840 200025382 7815662 YYY008435401 | Скачать | |||||
| 563 | 8435480 | RESET BUTTON | кнопка перезапуска | 7.24 | - | ||||||||
| 382 | 8511130 |  Скачать | FLAME SENSING CABLE | Проводка электрическая электрода ионизации | 11.59 | Наличие | 8419910 | Скачать | |||||
| 679 | 8511150 |  Скачать | EARTH/IGNITOR CABLE | кабель электрод зажигания/земля L=270 | 4.88 | Наличие | - | ||||||
| 999 | 8511160 |  Скачать | WIRING HARNESS-FAN/IGNITOR | кабель электрод зажигания/вентилятор | 22 | Наличие | - | ||||||
| 999 | 8511440 | CABLE EARTH LUNA IN HT | 0 | - | |||||||||
| 999 | 8512770 |  Скачать | REMOTE CONTR/TERM.BLOCK CABLE | Проводка электрическая кабель пульт. упр./ клемм. колодка | 6.42 | Скачать | |||||||
| 999 | 8512830 | CABLE POWER V3V/GV/PUMP/RESET | 0 | - | |||||||||
| 999 | 8513280 | CABLE LOW POWER LUNA IN HTE | 0 | - | |||||||||
| 999 | 8513290 | CABLE HOLDER/RESET LUNA IN HTE | 0 | - | |||||||||
| 59 | 8513370 | CABLE IGNITION L=300 | кабель электрода зажигания | 9.86 | - | ||||||||
| 168 | 9950580 |  Скачать | FUSE | Предохранитель плавкий (2 А- 250 В) | 1.9 | Наличие | 8421410 7732048 | Скачать | |||||
| 135 | 9950760 |  Скачать | THERMOSTAT - LIMIT | Термостат предохранительный 105 С | 26.47 | Наличие | 9951070 | Скачать | |||||
| 274 | 9950870 | NUT M4 - 10PCS | гайка М4 (УПАКОВКА - 10 шт) | 4.67 | 8240550 9950870P1 | - | |||||||
| 92 | 9951170 |  Скачать | SAFETY VALVE 3 BAR | Клапан предохранительный 3 бар | 25.4 | Наличие | 5653690 | Скачать | |||||
| 340 | 9951690 |  Скачать | PRESSURE SWITCH | Прессостат предохранительный системы отопления | 39.54 | Наличие | 5687030 5663750 YYY009951692 YYY99516921P | Скачать | |||||
| 169 | 9951830 |  Скачать | PRESSURE GAUGE | манометр | 58.83 | Наличие | 5680880 5656220 9951020 | B809 | YES | Скачать | |||
| 35 | 9952290 |  Скачать | EXPANSION VESSEL 7,5L | Бак расширительный | 130.13 | Наличие | 5660290 | 1236 | YES | - | |||
| 411 | 710185200 |  Скачать | FLAME SENSING ELEC.GASKET | Уплотнение датчика пламени | 1.7 | Наличие | 764918600 5409110 | B939 | YES | - | |||
| 681 | 710185300 |  Скачать | IGNITION ELECTRODE GASKET | Уплотнение электрода розжига | 1.85 | Наличие | 5409120 | B939 | YES | Скачать | |||
| 63 | 710220000 |  Скачать | IGNITION ELECTRODE | Электрод розжига | 19.12 | Наличие | 8422830 | C001 | YES | Скачать | |||
| 65 | 710220700 |  Скачать | IONISATION ELECTRODE | Электрод контроля пламени | 14.38 | Наличие | 8422840 | C001 | YES | Скачать | |||
| 29 | 710283700 |  Скачать | DEFLECTOR INSULATION SPARE | термоизоляционная панель задняя | 50.19 | Наличие | 5412010 | C120 | YES | Скачать | |||
| 409 | 710624300 |  Скачать | BURNER GASKET HT | Уплотнение горелки | 3.02 | Наличие | 5410740 | C113 | 1401 | YES | 5413530 | Скачать | |
| 236 | 710876000 | FILLING DEVICE | 0 | 711121700 5658650 710875800 710875900 710876100 710877800 | C150 | 1240 | YES | 711121700 | - | ||||
| 33 | 710963000 |  Скачать | O-RING 21,5X3 EP70 TFL - 10PCS | Уплотнение кольцевое 21,5X3 (УПАКОВКА - 10 шт) | 3.05 | Наличие | 5403130 710963000P1 | 1312 | YES | - | |||
| 236 | 711121700 | FILLING DEVICE | 0 | 710875800 5658650 710875900 710876000 710876100 710877800 | 1241 | YES | - | ||||||
| 41 | 711570200 |  Скачать | BURNER/FLANGE 4E ASS. | горелка в сборе | 110.15 | 5672000 5681850 | 1428 | YES | - | ||||
| 408 | 711571000 |  Скачать | COMB.CHAMBER UPPER COVER | передняя крышка камеры сгорания | 69.42 | Наличие | 5212900 | 1419 | YES | - | |||
| 409 | 721543100 |  Скачать | BURNER GASKET ASS. | Уплотнение горелки | 5.77 | Наличие | 5413530 | 1419 | YES | - |
Аксессуары для притока воздуха и отвода продуктов сгорания по коаксиальным трубам (для котлов с закрытой камерой сгорания)
| Код | Фото | Русское наименование | Описание, принцип действия и т.д. (рус.) | Рекомендованная розничная цена, у.е. | Английское наименование | Корзина |
|---|
Аксессуары для притока воздуха и отвода продуктов сгорания по раздельным трубам (для котлов с закрытой камерой сгорания)
| Код | Фото | Русское наименование | Описание, принцип действия и т.д. (рус.) | Рекомендованная розничная цена, у.е. | Английское наименование | Корзина |
|---|
Гидравлические аксессуары
| Код | Фото | Русское наименование | Описание, принцип действия и т.д. (рус.) | Рекомендованная розничная цена, у.е. | Английское наименование | Корзина |
|---|
Аксессуары для регулирования температуры и дистанционного управления оборудованием
| Код | Фото | Русское наименование | Описание, принцип действия и т.д. (рус.) | Рекомендованная розничная цена, у.е. | Английское наименование | Корзина |
|---|
Прочие аксессуары
| Код | Фото | Русское наименование | Описание, принцип действия и т.д. (рус.) | Рекомендованная розничная цена, у.е. | Английское наименование | Корзина |
|---|
-
