BSE466243652

MAIN Four 240 F (BSE46624365)

C12055289 - C12485960

BSE46624365

Модель снята с производства

Спецификация запчастей в XLS
Чертеж (деталировка)
Инструкция
Сертификат/Декларация
Буклет
Main Four 240 F (белая панель) котлы - инструкция.pdf
Подключение BAXI Connect+ к котлам 4-ой серии.pdf

Открыть чертеж

-

Позиция на чертежеАртикулФотоАнглийское наименованиеРусское наименованиеРекомендованная розничная цена, у.е.Наличие на складахНачиная с серийного номераДо серийного номераВзаимозаменяемостьКод новой деталиДополн. инфоКорзина
43612960 Скачать GAS RAMP WITH INJECTORS (N.G.Рампа подачи газа с инжекторами48.66Где купить-
31612970 Скачать COMB. CHAMBER FRONTAL PANELКрышка термоизоляционной панели передняя22.53Где купить-
32616170 Скачать BI-THERMAL HEAT EXCHANGERтеплообменник битермический306.76Где купитьB403YESСкачать
23628610 Скачать PRESS.SWITCH ASSEMBLY 0,68mbarПневмореле143.19Где купитьСкачать
4628820 Скачать FRONTAL PANEL ASS. ECO4 ATMПанель передняя в сборе47.56Где купитьСкачать
151631670CONTROL BOX COVER MAINFOURкожух электрической коробки4.71Где купить1224-
125108690 СкачатьPLATE BLANKINGзаглушка отверстия всасывания воздуха2.98Где купитьСкачать
345113650 Скачать PRIMARY EXCHANGER FIXING CLIPКлипсы крепежные теплообменника2.55Где купитьСкачать
255113800 СкачатьCONVEYOR ASSEMBLYколпак вытяжки в сборе10.56Где купить-
3055113810 СкачатьEVACUATION SMOKE CHIMNEYПлощадка крепления вентилятора52.42Где купитьСкачать
405115590 СкачатьSURROUND-SIGHT GLASSРамка стекла смотрового4.99Где купить-
55117420 СкачатьTRAVERSE SIDES CONNECTION FFПланка соединительная боковых панелей3.64Где купитьСкачать
95117740 Скачать FLUE REDUCTION d.78mmОграничитель забора воздуха6.44Где купитьСкачать
7665118110 Скачать FLAT SPRING diameter 10 - 10PCSфиксатор пружины (УПАКОВКА - 10 шт)5.32Где купитьСкачать
395203930 Скачать VIEWING WINDOWСтекло смотровое4.84Где купитьСкачать
285213210 Скачать INSULATING PANELтермоизоляционная панель боковая24.66Где купитьСкачать
295213280 Скачать INSULATING PANELтермоизоляционная панель задняя18.15Где купитьB506YESСкачать
305213370 Скачать INSULATING PANELТермоизоляционная панель передняя18.9Где купитьСкачать
175214290 Скачать BEND FLUE EMISSIONS ECO4Устройство вытяжки14.17Где купитьСкачать
805214590 Скачать HYDRAULIC INLET GROUP/PUMPгидравлическая группа входная53.08Где купитьСкачать
1025214600 Скачать GROUP HEATING INLET MAIN 4гидравлическая группа21.08Где купитьСкачать
985214610 СкачатьBY-PASS PIPE MAIN 4Трубка бай-пасса в сборе12.38Где купитьСкачать
4725214870 Скачать DHW OUTLET PIPE MAIN 4 FF 270Трубка выхода системы ГВС из котла17.34Где купить-
385401610 Скачать VIEWING WINDOW GASKETУплотнение стекла смотрового2.27Где купитьСкачать
1385402010 Скачать O-RING 22.22x2.62 - 10PCSУплотнение кольцевое 22,22х2,62 (УПАКОВКА - 10 шт)2.32Где купитьСкачать
215402050 Скачать GASKET 6,1X11,5X1,5 WRC - 10PCSУплотнение плоское кольцевое 6.1X11.5X1.5 (УПАКОВКА - 10 шт)3.24Где купитьСкачать
1325402830 Скачать WASHER - SENSOR SEALING - 10PCSУплотнение датчика температуры (NTC) 9.7X15X3 (УПАКОВКА - 10 шт)3.8Где купитьСкачать
335403130 СкачатьANELLO OR 22X3 EPDMУплотнение кольцевое0Где купить1311710963000Скачать
5115404600 Скачать O.R. 17,86x2,62 - 10PCSУплотнение кольцевое 17,86х2,62 (УПАКОВКА - 10 шт)2.6Где купитьСкачать
1925404650 Скачать SEALING WASHER G 3/4 - 10PCSУплотнение G. 3/4 17x24x2 (УПАКОВКА - 10 шт)4.52Где купитьСкачать
755404670 Скачать GROMMET - PIPE ASSEMBLYУплотнение трубки теплообменника2.55Где купитьСкачать
1005406630 Скачать ANELLO OR 13,94X2,62 EPDMУплотнение кольцевое 13,94х2,620Где купить1321711296900Скачать
135407400 Скачать SUCTION CAP GASKET - 10PCSУплотнение кольцевое (УПАКОВКА - 10 шт)10.36Где купитьСкачать
475407810 Скачать GASKET-MANIFOLD ADAPTORУплотнение рампы подачи газа0.75Где купитьСкачать
615407830 Скачать INSULATION BOOT - ELECTRODEколпачок электрода изоляционный1.8Где купитьСкачать
455407940 Скачать GASKET-BURNER MANIFOLDУплотнение рампы подачи газа0.96Где купитьСкачать
85408080 Скачать PRESSURE SWITCH PIPE L=270Трубка пневмореле6.63Где купитьСкачать
4215408270 Скачать O-RING 11,91 X 2,62 NBR - 10PCSУплотнение кольцевое 11,91 X 2,62 NBR (УПАКОВКА - 10 шт)2.24Где купитьСкачать
6835408810 Скачать GASKET(GAS RAMP/SEALED CHAMBER - 10PCSУплотнение (УПАКОВКА - 10 шт)7.72Где купитьСкачать
1915408970 Скачать WASHER - SEALING G1/2 - 10PCSУплотнение G. 1/2 12x18x2 (УПАКОВКА - 10 шт)3.96Где купитьСкачать
2315409480 Скачать FLUE INTAKEштуцер для анализа продуктов сгорания5.06Где купитьСкачать
495409520 Скачать HOSE ADAPTER CAPколпачок фланца дымохода1.4Где купитьСкачать
625409570 СкачатьSEALED CHAMBER HOSE ADAPTERштуцер компенсационной трубки5.03Где купитьСкачать
4255412270 Скачать GASKET FAN HTУплотнение вентилятора4.53Где купитьСкачать
185413850 Скачать PRESS.SENS.VENTURI SINGLE TAPВентури трубка11.15Где купитьСкачать
1745414010 Скачать KEYBOARD ECO4 BAXIклавиши8.28Где купитьСкачать
1515414290ELECTR.BOX REAR COVER MAINFOURкожух электрической коробки0Где купить1223631670Скачать
245414320 СкачатьPIPE-VALVE COMPENS.4,5x8 L=170Трубка компенсации4.94Где купитьСкачать
915652030 Скачать DRAINING TAPКран сливной20.24Где купитьСкачать
465657180 Скачать ADAPTOR-MANIFOLDФланец с прокладкой рампы подачи газа в сборе9.26Где купитьСкачать
6865663020 Скачать BY-PASS PLUG ASSEMBLYКлапан обратный /бай-пасс3.67Где купитьСкачать
415663710 Скачать BURNER ASSEMBLY (13 ELEM.)Горелка (13 элементов)165.85Где купитьСкачать
325663720 Скачать SCAMBIATORE H2O-FUMI BITERMICOтеплообменник битермический Main0Где купитьB402616170-
375663830 Скачать SEALED CHAMBER FRONT PANELизоляционная панель78.79Где купитьСкачать
445666400 Скачать NATURAL GAS INJECTORS KITИнжекторы для природного газа комплект26.99Где купитьСкачать
3105667220 Скачать FLOW SWITCHдатчик потока ГВС48.38Где купитьСкачать
445680020 Скачать TRANSFORMATION KIT G31Инжекторы для сжиженного газа комплект 0,77 - 13 шт.27.63Где купитьСкачать
2595681120 СкачатьBRAND BAXI LUNA3марка BAXI3.49Где купитьСкачать
225682150 Скачать FANвентилятор109.36Где купитьСкачать
1665688430 Скачать TERM.BOARD/DOUBLE FUSE HOLDERКолодка клемная с предохранителями10.77Где купитьСкачать
1475693850 СкачатьCONNECTION TRAVERSE ECO4соединительная панель24.83Где купитьСкачать
355693920 Скачать CIRC.EXPANS.VESSEL 6lБак расширительный 6 л74.76Где купитьYESСкачать
355695230CIRC.EXPANS.VESSEL 6l ZILMETБак расширительный 6 л0Где купитьC0125693920-
725698270 Скачать PUMP ONE SPEED 6metersНасос циркуляционный227.32Где купитьСкачать
35698670 Скачать RIGHT PANEL ASSEMBLY ECO4 FFПанель правая в сборе26.4Где купитьСкачать
25698680 Скачать LEFT PANEL ASSEMBLY ECO4 FFПанель в сборе левая26.4Где купитьСкачать
365698830 Скачать PIPE EXPANSION VESSELТрубка расширительного бака21.92Где купитьСкачать
1525698880 Скачать CONTROL PANEL ECO4 BAXIКрышка декоративная панели управления13.73Где купитьСкачать
1825701380 Скачать WATER INPUT PIPE MAIN 4Трубка возврата ГВС18.76Где купитьСкачать
1405702340 Скачать GAS VALVE VK4105G M-M G3/4клапан газовый (HONEYWELL VK 4105 G)161.62Где купитьСкачать
1375702360 СкачатьPIPE GAS MAIN 4 FFтрубка газовая25.88Где купить-
1625702440 Скачать PANEL PLATE MAINFOURкрышка панели управления8.67Где купитьСкачать
275703330COMB. CHAMBER ASS.MAIN4 270крышка термоизоляционной панели52.98Где купить-
705703340PIPE PUMP/EXCH.MAIN4 FF 270Трубка насоса/теплообменника0Где купить1438711215900Скачать
6845703350PIPE EXCH./INLET MAIN4 FF 270Трубка0Где купить1438711215800-
998380850 Скачать FIXING CLIP - 10PCSКлипсы крепежные трубки бай-пасса (УПАКОВКА - 10 шт)4.24Где купитьСкачать
9998414540 Скачать CABLEПеремычка комнатного термостата1.41Где купитьСкачать
9998414620 Скачать CABLEПроводка электрическая кабель питания7.84Где купить-
9998419040 Скачать CABLE - EARTHкабель заземления1.84Где купить-
638422570 Скачать ELECTRODE - IGNITIONЭлектрод розжига (или контроля пламени)17.52Где купитьСкачать
1318435400 Скачать NTC SENSORДатчик температуры NTC (погружной)24.03Где купитьСкачать
9998513660 Скачать FAN WIRING ECO4Проводка электрическая вентилятора от разъема платы Х211.04Где купить-
9998514150 Скачать HIGH VOLTAGE WIRING MAINFOURПроводка электрическая (от разъема платы Х3В к насосу и клеммной колодке)10.78Где купить-
9998514160 Скачать GAS VALVE WIRING MAINFOURПроводка электрическая газового клапана от разъема платы Х3А15.86Где купитьСкачать

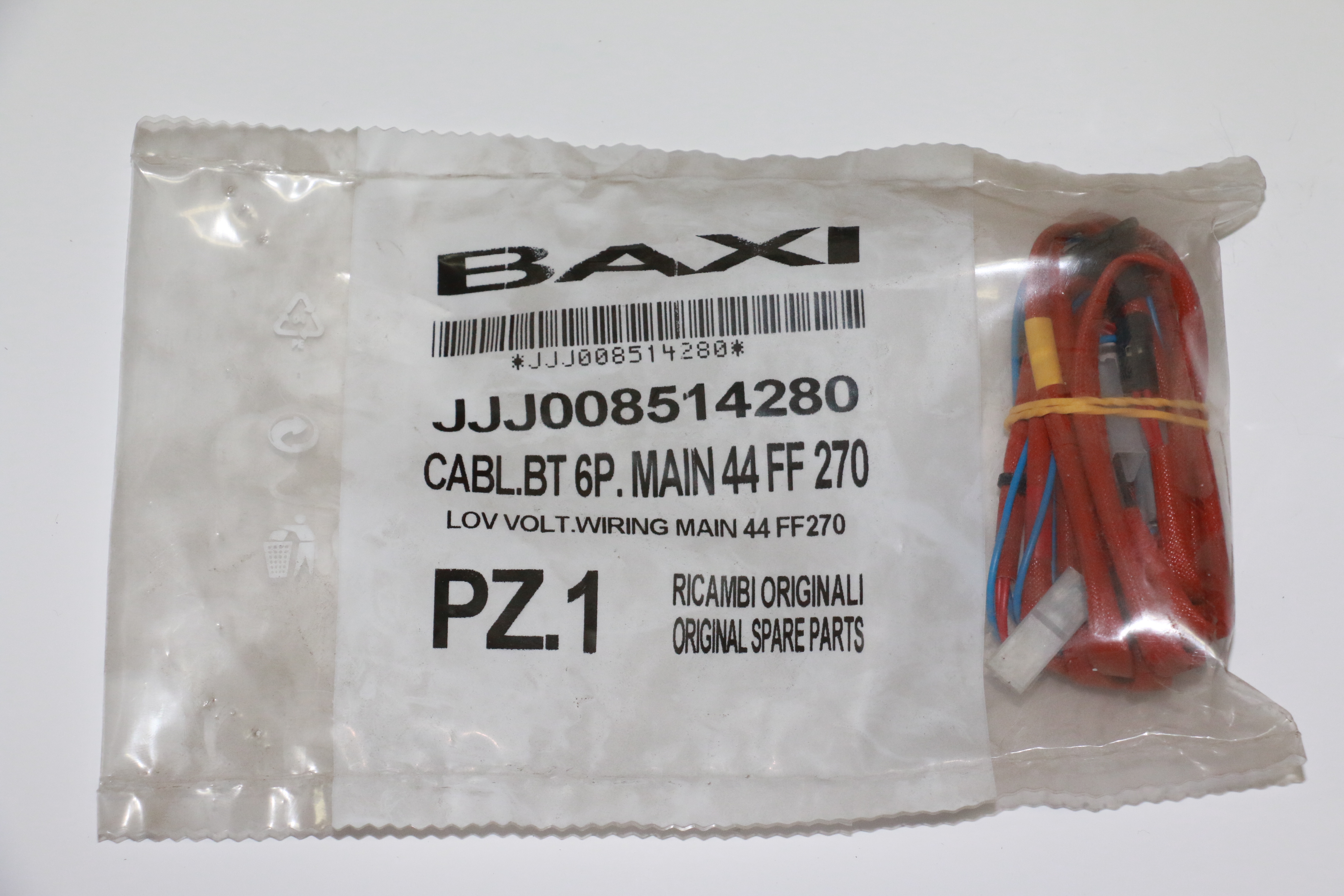

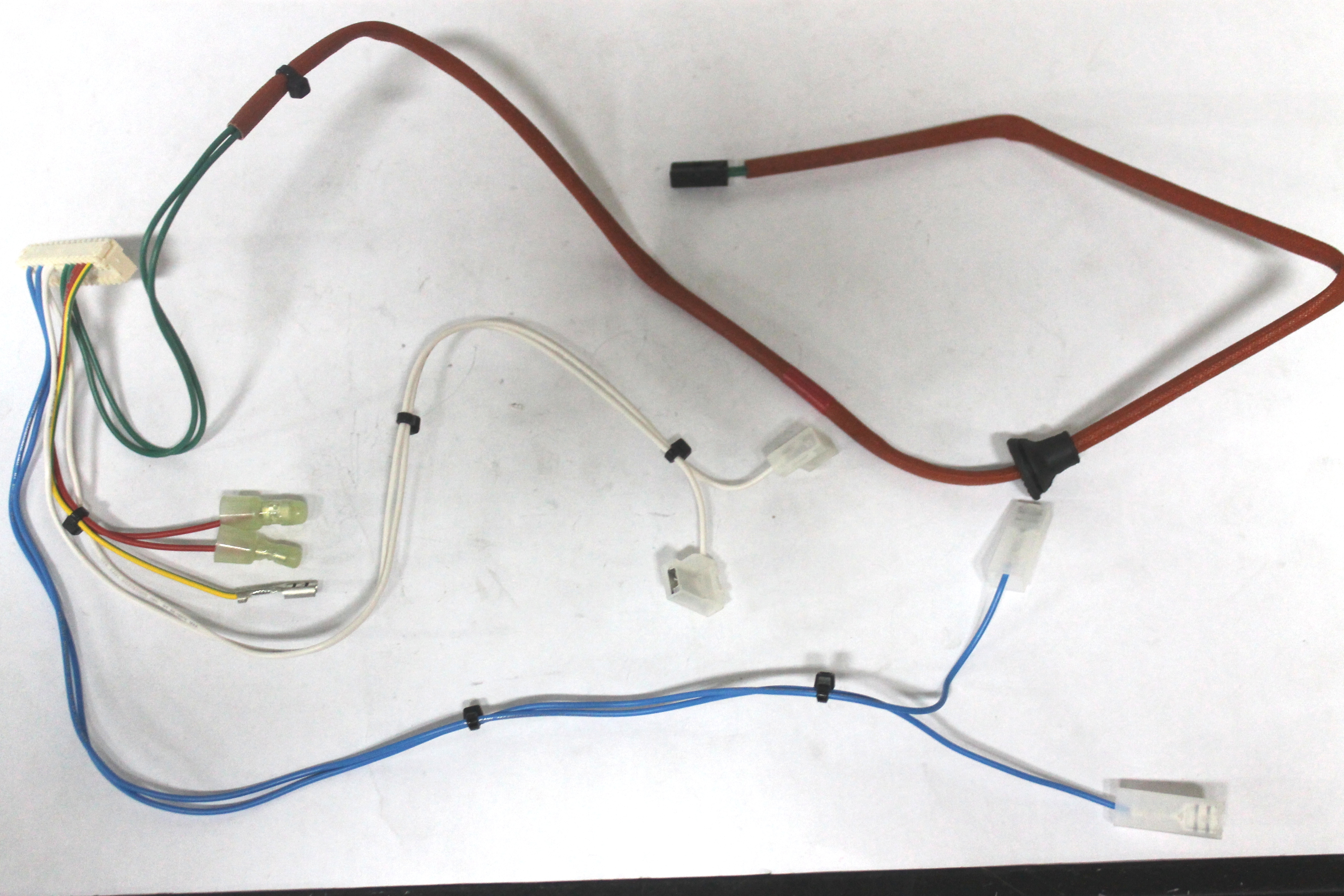

9998514280 Скачать LOW VOLT.WIRING.MAIN 44 FF 270Проводка электрическая низковольтная (от разъем платы Х4 к термостату перегрева, датчику NTC отопления, пневмореле)15.24Где купить-
9998514300 Скачать L.V.WIRING 12P.MAIN4 FF 270Проводка электрическая низковольтная (Разъем платы Х5 к модулятору, датчику протока, датчику NTC ГВС, гидр. прессостату)17Где купить-
598612400 Скачать IGNITION CABLE L=250 ECO4кабель электрода зажигания0Где купитьC112710430800Скачать
1698922460 Скачать MANOMETER d.40 XGR.манометр25.56Где купитьСкачать
1689950580 Скачать FUSEПредохранитель плавкий (2 А- 250 В)1.87Где купитьСкачать
1359950760 Скачать THERMOSTAT - LIMITТермостат предохранительный 105 С26.04Где купитьСкачать
3409951690 Скачать PRESSURE SWITCHПрессостат предохранительный системы отопления38.89Где купитьСкачать
600710045400 Скачать CLIP FLAT d.18клипсы плоская d.187.92Где купитьСкачать
765710045700 Скачать O-RING d.9,19 X 2,62 - 10PCSУплотнение кольцевоеd.9,19 X 2,62 (УПАКОВКА - 10 шт)2.44Где купить1314YES-
765710069700 Скачать O-RING 9,19X2,62 EPDMУплотнение кольцевоеd.9,19 X 2,620Где купить1313710045700Скачать
92710071200 Скачать SAFETY VALVE 3 barКлапан предохранительный 3 бар24.98Где купитьСкачать
73710139500 Скачать ДЕАЭРАТОР НАСОСА WILO0Где купить16187219215Скачать
90710224400 Скачать CONNECTION CH OUTLET/FILLINGкран наполнения системы в сборе34.78Где купитьСкачать
59710430800 Скачать IGNITION CABLE L=250 RESIST.кабель электрода зажигания4.29Где купитьYESСкачать
154710591300 Скачать PCB SM11462Электронная плата213Где купитьСкачать
23710789900 Скачать ASS.PRESS.C/VITE 70-60PaПневмореле0Где купить1448721890300Скачать
33710963000 Скачать O-RING 21,5X3 EP70 TFL - 10PCSУплотнение кольцевое 21,5X3 (УПАКОВКА - 10 шт)3Где купить1312YES-

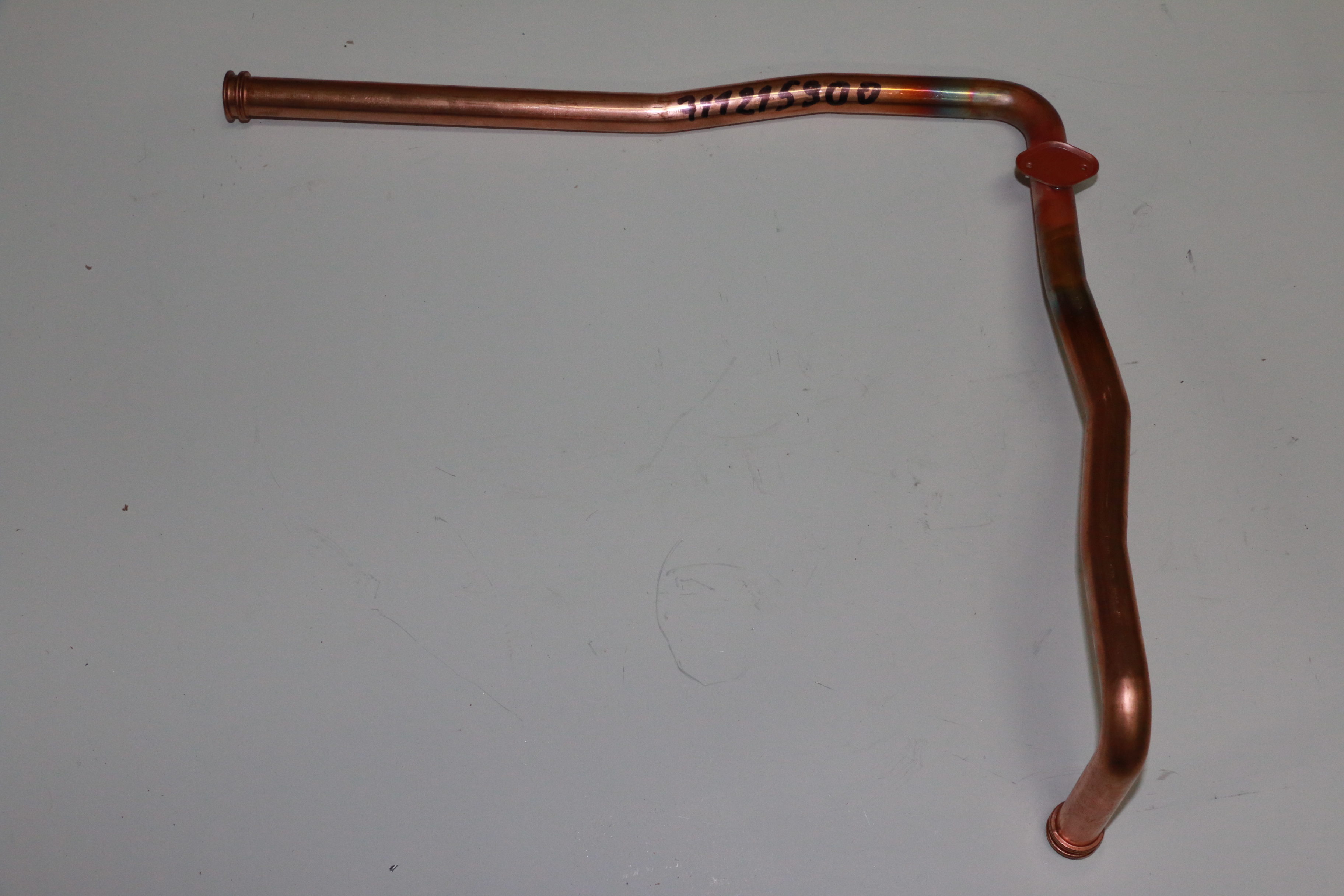

70711215800 СкачатьPIPE PUMP/EXCH.MAIN4 FF 270трубка насос/теплообменник26.87Где купить1439YES-

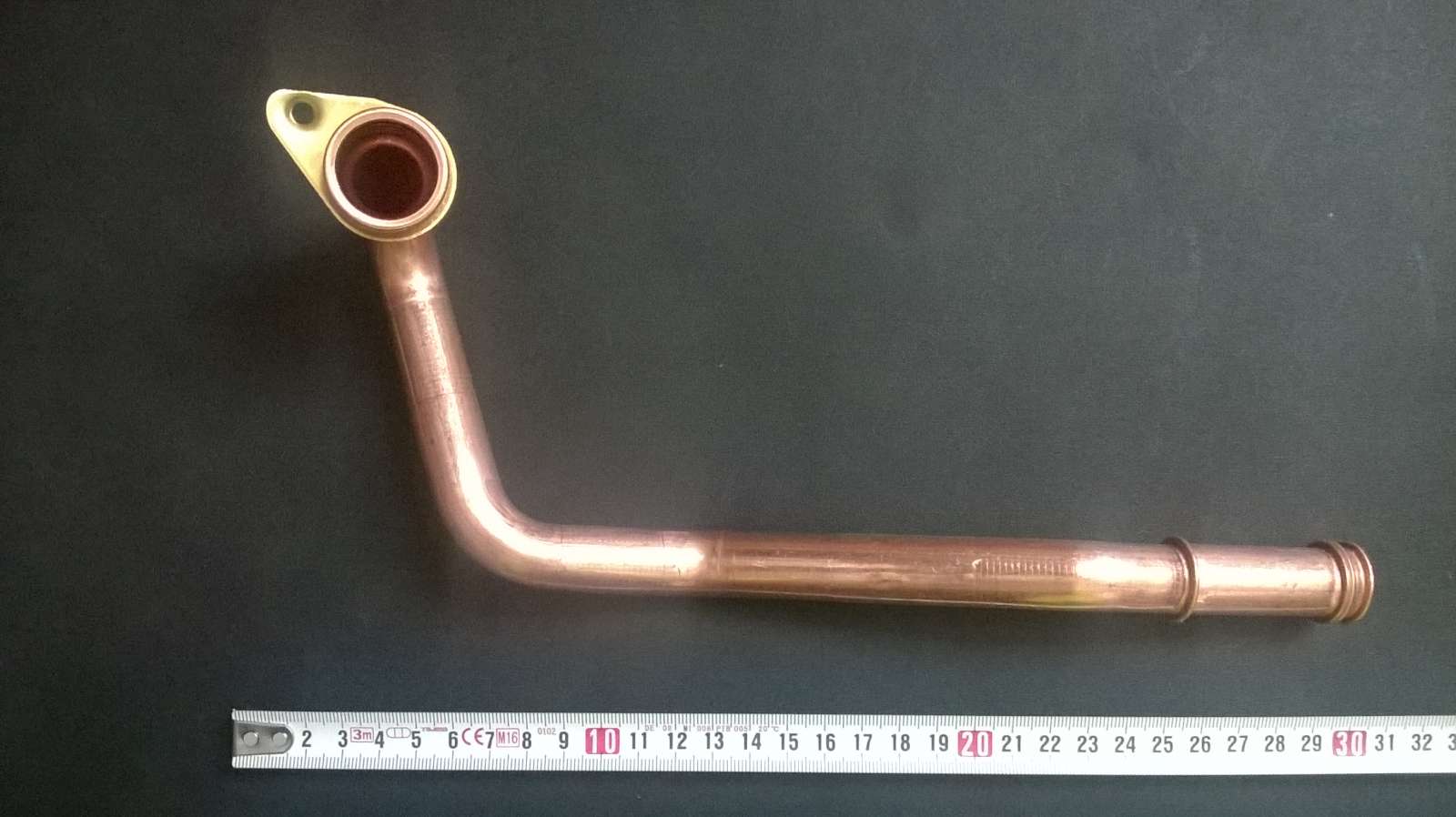

684711215900 Скачать PIPE EXCH./INLET MAIN4 FF 270Трубка насоса/теплообменника41.72Где купить1439YES-
100711296900 Скачать O-RING 13,94X2,62 TFL - 10PCSУплотнение кольцевое 13,94х2,62 (УПАКОВКА - 10 шт)2.4Где купить1322YES-
23721890300 Скачать FLUE PRESS.SWITCH 70-60PaПневмореле 70-60Pa57Где купить1449YES-
737219215 Скачать AIR VENT PUMPвоздухоотводчик автоматический20.8Где купить1619YES-
