BSE466243655

MAIN Four 240 F (BSE46624365)

153615811 - 154815504

BSE46624365

Модель снята с производства

Спецификация запчастей в XLS
Чертеж (деталировка)
Инструкция
Сертификат/Декларация
Буклет
Main Four 240 F (серая панель) котлы - инструкция.pdf
Подключение BAXI Connect+ к котлам 4-ой серии.pdf

Открыть чертеж

-

Позиция на чертежеАртикулФотоАнглийское наименованиеРусское наименованиеРекомендованная розничная цена, у.е.Наличие на складахНачиная с серийного номераДо серийного номераВзаимозаменяемостьКод новой деталиДополн. инфоКорзина
43612960 Скачать GAS RAMP WITH INJECTORS (N.G.Рампа подачи газа с инжекторами49.47Где купить-

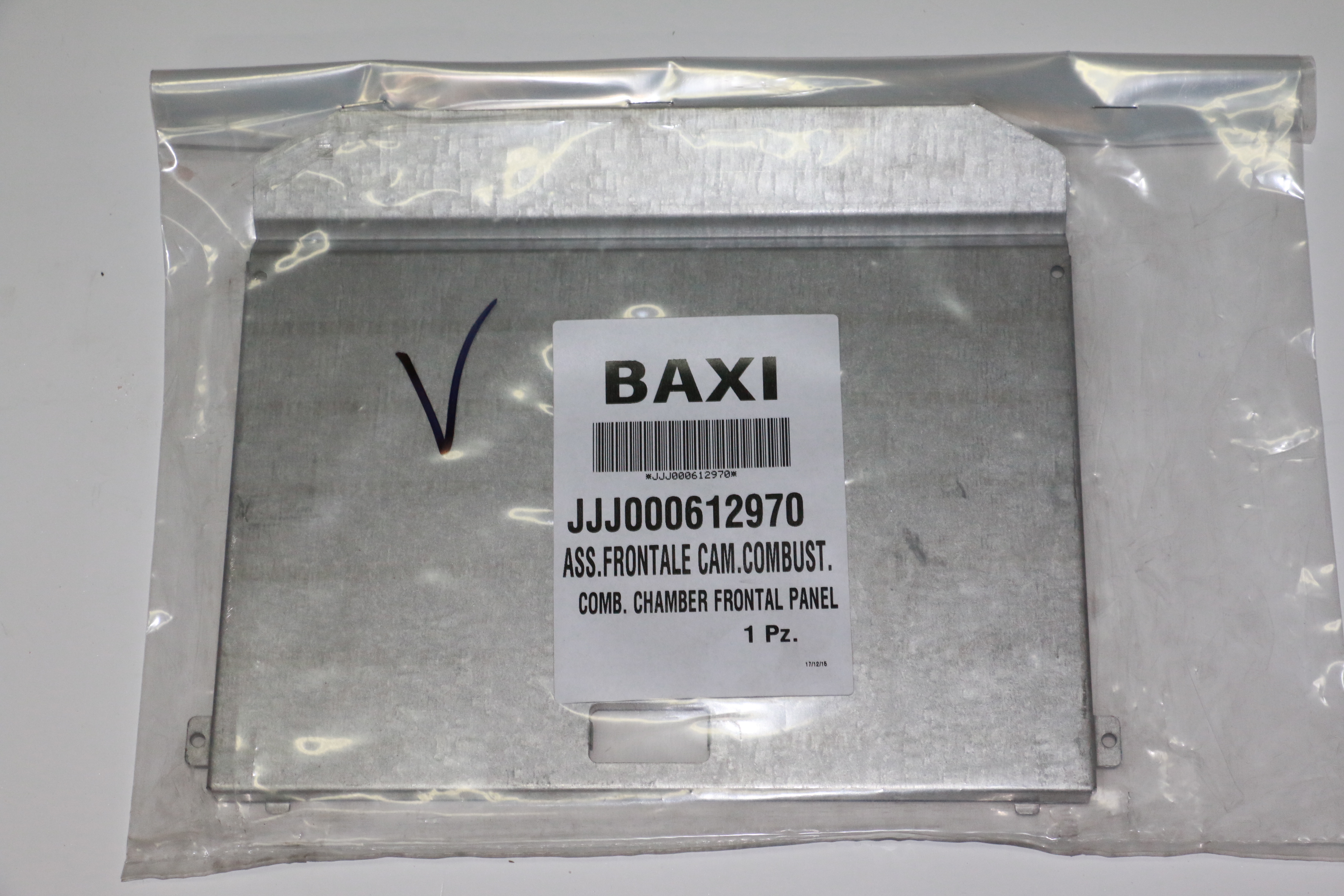

31612970 Скачать COMB. CHAMBER FRONTAL PANELКрышка термоизоляционной панели передняя22.91Где купить-
32616170 Скачать BI-THERMAL HEAT EXCHANGERтеплообменник битермический311.87Где купитьСкачать
23628610 Скачать PRESS.SWITCH ASSEMBLY 0,68mbarПневмореле145.58Где купитьСкачать
4628820 Скачать FRONTAL PANEL ASS. ECO4 ATMПанель передняя в сборе48.35Где купитьСкачать
151631660 Скачать CONTROL BOX COVER ECO4кожух электрической коробки5.7Где купить-
125108690 СкачатьPLATE BLANKINGзаглушка отверстия всасывания воздуха3.03Где купитьСкачать
345113650 Скачать PRIMARY EXCHANGER FIXING CLIPКлипсы крепежные теплообменника2.6Где купитьСкачать
255113800 СкачатьCONVEYOR ASSEMBLYколпак вытяжки в сборе10.73Где купить-
3055113810 СкачатьEVACUATION SMOKE CHIMNEYПлощадка крепления вентилятора53.3Где купитьСкачать
405115590 СкачатьSURROUND-SIGHT GLASSРамка стекла смотрового5.07Где купить-
55117420 СкачатьTRAVERSE SIDES CONNECTION FFПланка соединительная боковых панелей3.7Где купитьСкачать

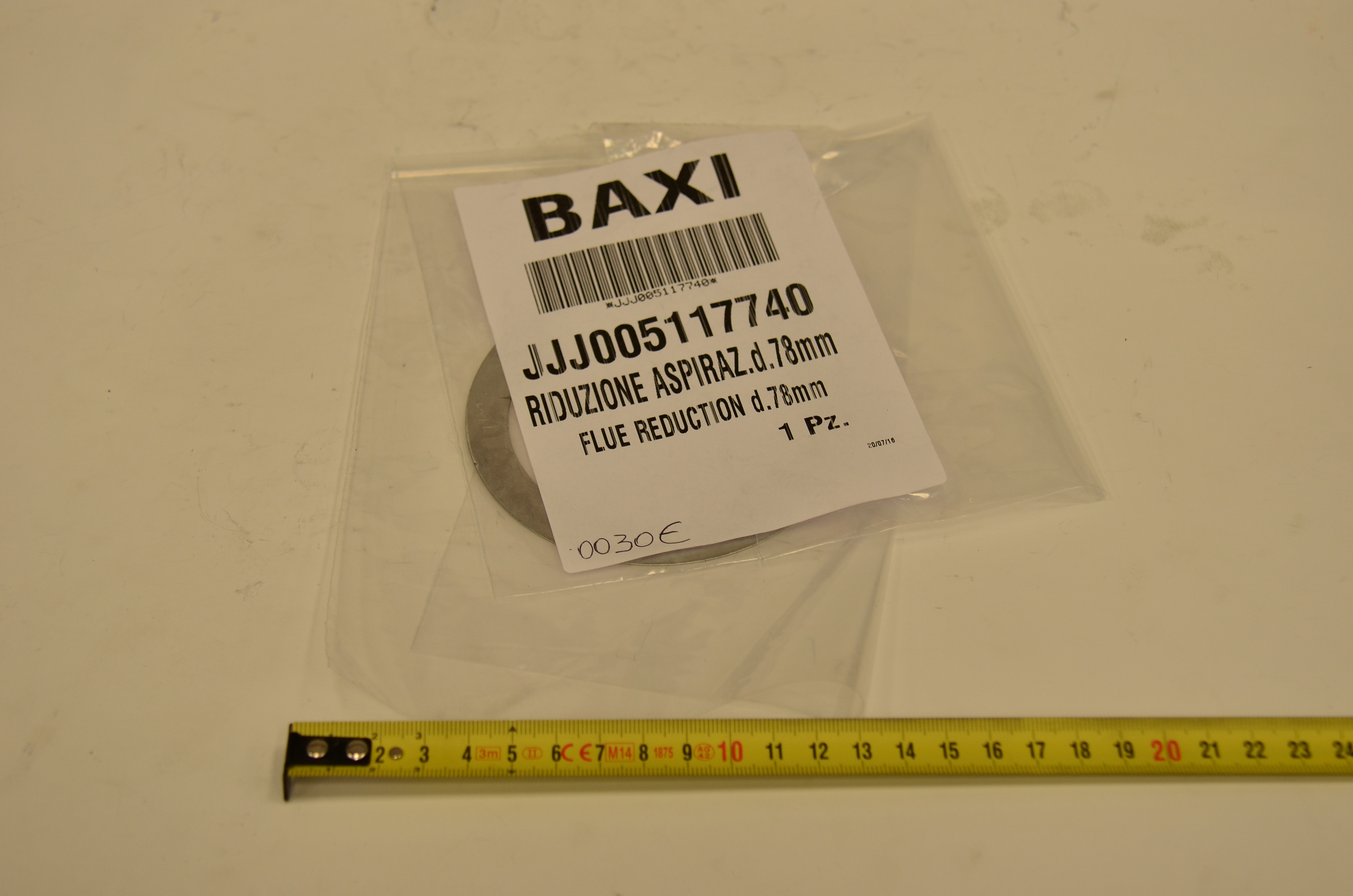

95117740 Скачать FLUE REDUCTION d.78mmОграничитель забора воздуха6.55Где купитьСкачать
7665118110 Скачать FLAT SPRING diameter 10 - 10PCSфиксатор пружины (УПАКОВКА - 10 шт)5.42Где купитьСкачать
395203930 Скачать VIEWING WINDOWСтекло смотровое4.92Где купитьСкачать
285213210 Скачать INSULATING PANELтермоизоляционная панель боковая25.07Где купитьСкачать
295213280 Скачать INSULATING PANELтермоизоляционная панель задняя18.45Где купитьСкачать
305213370 Скачать INSULATING PANELТермоизоляционная панель передняя19.22Где купитьСкачать
175214290 Скачать BEND FLUE EMISSIONS ECO4Устройство вытяжки14.41Где купитьСкачать
805214590 Скачать HYDRAULIC INLET GROUP/PUMPгидравлическая группа входная53.96Где купитьСкачать
1025214600 Скачать GROUP HEATING INLET MAIN 4гидравлическая группа21.43Где купитьСкачать
985214610 СкачатьBY-PASS PIPE MAIN 4Трубка бай-пасса в сборе12.59Где купитьСкачать
4725214870 Скачать DHW OUTLET PIPE MAIN 4 FF 270Трубка выхода системы ГВС из котла17.63Где купить-
385401610 Скачать VIEWING WINDOW GASKETУплотнение стекла смотрового2.32Где купитьСкачать
1385402010 Скачать O-RING 22.22x2.62 - 10PCSУплотнение кольцевое 22,22х2,62 (УПАКОВКА - 10 шт)2.36Где купитьСкачать
215402050 Скачать GASKET 6,1X11,5X1,5 WRC - 10PCSУплотнение плоское кольцевое 6.1X11.5X1.5 (УПАКОВКА - 10 шт)2.97Где купитьСкачать
1325402830 Скачать WASHER - SENSOR SEALING - 10PCSУплотнение датчика температуры (NTC) 9.7X15X3 (УПАКОВКА - 10 шт)3.5Где купитьСкачать
5115404600 Скачать O.R. 17,86x2,62 - 10PCSУплотнение кольцевое 17,86х2,62 (УПАКОВКА - 10 шт)2.64Где купитьСкачать
1925404650 Скачать SEALING WASHER G 3/4 - 10PCSУплотнение G. 3/4 17x24x2 (УПАКОВКА - 10 шт)4.18Где купитьСкачать
755404670 Скачать GROMMET - PIPE ASSEMBLYУплотнение трубки теплообменника2.6Где купитьСкачать
135407400 Скачать SUCTION CAP GASKET - 10PCSУплотнение кольцевое (УПАКОВКА - 10 шт)10.53Где купитьСкачать
475407810 Скачать GASKET-MANIFOLD ADAPTORУплотнение рампы подачи газа0.76Где купитьСкачать
615407830 Скачать INSULATION BOOT - ELECTRODEколпачок электрода изоляционный1.83Где купитьСкачать
455407940 Скачать GASKET-BURNER MANIFOLDУплотнение рампы подачи газа0.98Где купитьСкачать
85408080 Скачать PRESSURE SWITCH PIPE L=270Трубка пневмореле6.74Где купитьСкачать
4215408270 Скачать O-RING 11,91 X 2,62 NBR - 10PCSУплотнение кольцевое 11,91 X 2,62 NBR (УПАКОВКА - 10 шт)2.28Где купитьСкачать
6835408810 Скачать GASKET(GAS RAMP/SEALED CHAMBER - 10PCSУплотнение (УПАКОВКА - 10 шт)7.85Где купитьСкачать
1915408970 Скачать WASHER - SEALING G1/2 - 10PCSУплотнение G. 1/2 12x18x2 (УПАКОВКА - 10 шт)3.7Где купитьСкачать
2315409480 Скачать FLUE INTAKEштуцер для анализа продуктов сгорания5.14Где купитьСкачать
495409520 Скачать HOSE ADAPTER CAPколпачок фланца дымохода1.42Где купитьСкачать
625409570 СкачатьSEALED CHAMBER HOSE ADAPTERштуцер компенсационной трубки5.12Где купитьСкачать
4255412270 Скачать GASKET FAN HTУплотнение вентилятора4.62Где купитьСкачать
185413850 Скачать PRESS.SENS.VENTURI SINGLE TAPВентури трубка11.35Где купитьСкачать
1745414010 Скачать KEYBOARD ECO4 BAXIклавиши8.42Где купитьСкачать
245414320 СкачатьPIPE-VALVE COMPENS.4,5x8 L=170Трубка компенсации5.02Где купитьСкачать
915652030 Скачать DRAINING TAPКран сливной20.58Где купитьСкачать
465657180 Скачать ADAPTOR-MANIFOLDФланец с прокладкой рампы подачи газа в сборе9.42Где купитьСкачать
6865663020 Скачать BY-PASS PLUG ASSEMBLYКлапан обратный /бай-пасс3.73Где купитьСкачать
415663710 Скачать BURNER ASSEMBLY (13 ELEM.)Горелка (13 элементов)168.61Где купитьСкачать
375663830 Скачать SEALED CHAMBER FRONT PANELизоляционная панель80.1Где купитьСкачать
445666400 Скачать NATURAL GAS INJECTORS KITИнжекторы для природного газа комплект27.45Где купитьСкачать
3105667220 Скачать FLOW SWITCHдатчик потока ГВС49.19Где купитьСкачать
445680020 Скачать TRANSFORMATION KIT G31Инжекторы для сжиженного газа комплект 0,77 - 13 шт.28.1Где купитьСкачать
2595681120 СкачатьBRAND BAXI LUNA3марка BAXI3.57Где купитьСкачать
225682150 Скачать FANвентилятор111.18Где купитьСкачать
1665688430 Скачать TERM.BOARD/DOUBLE FUSE HOLDERКолодка клемная с предохранителями10.95Где купитьСкачать
1475693850 СкачатьCONNECTION TRAVERSE ECO4соединительная панель25.25Где купитьСкачать

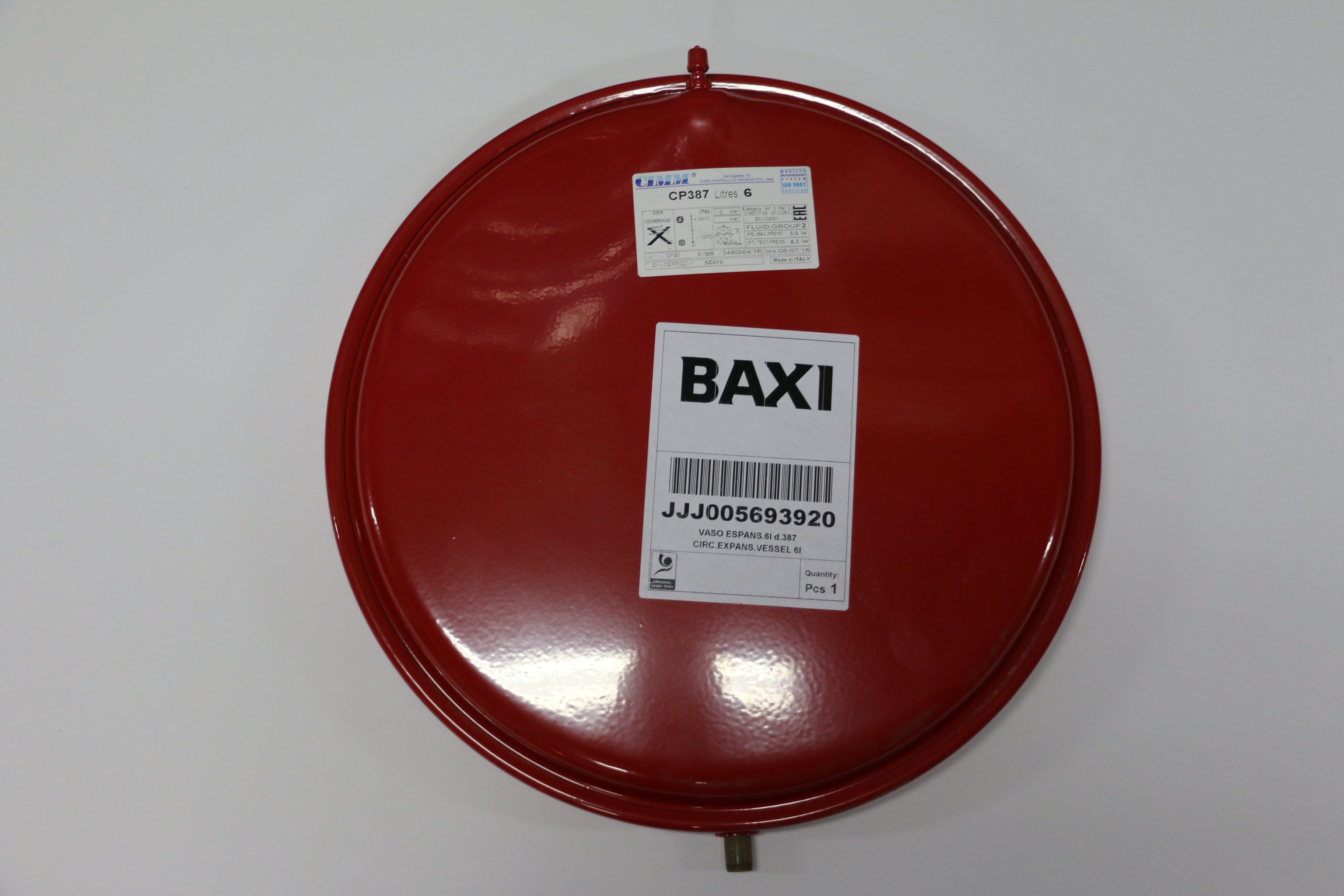

355693920 Скачать CIRC.EXPANS.VESSEL 6lБак расширительный 6 л76.01Где купитьСкачать
35698670 Скачать RIGHT PANEL ASSEMBLY ECO4 FFПанель правая в сборе26.83Где купитьСкачать
25698680 Скачать LEFT PANEL ASSEMBLY ECO4 FFПанель в сборе левая26.83Где купитьСкачать
365698830 Скачать PIPE EXPANSION VESSELТрубка расширительного бака22.29Где купитьСкачать
1825701380 Скачать WATER INPUT PIPE MAIN 4Трубка возврата ГВС19.07Где купитьСкачать
1375702360 СкачатьPIPE GAS MAIN 4 FFтрубка газовая26.31Где купить-
1625702440 Скачать PANEL PLATE MAINFOURкрышка панели управления8.81Где купитьСкачать
1545702450 Скачать PCB GROUP HDIMS 02Электронная плата246.15Где купитьСкачать
275703330COMB. CHAMBER ASS.MAIN4 270крышка термоизоляционной панели53.86Где купить-
737219215 Скачать AIR VENT PUMPвоздухоотводчик автоматический21.15Где купить-
998380850 Скачать FIXING CLIP - 10PCSКлипсы крепежные трубки бай-пасса (УПАКОВКА - 10 шт)4.32Где купитьСкачать
9998414540 Скачать CABLEПеремычка комнатного термостата1.45Где купитьСкачать
9998414620 Скачать CABLEПроводка электрическая кабель питания7.97Где купить-
9998419040 Скачать CABLE - EARTHкабель заземления1.87Где купить-
638422570 Скачать ELECTRODE - IGNITIONЭлектрод розжига (или контроля пламени)17.82Где купитьСкачать
1318435400 Скачать NTC SENSORДатчик температуры NTC (погружной)24.43Где купитьСкачать
9998513660 Скачать FAN WIRING ECO4Проводка электрическая вентилятора от разъема платы Х211.22Где купить-

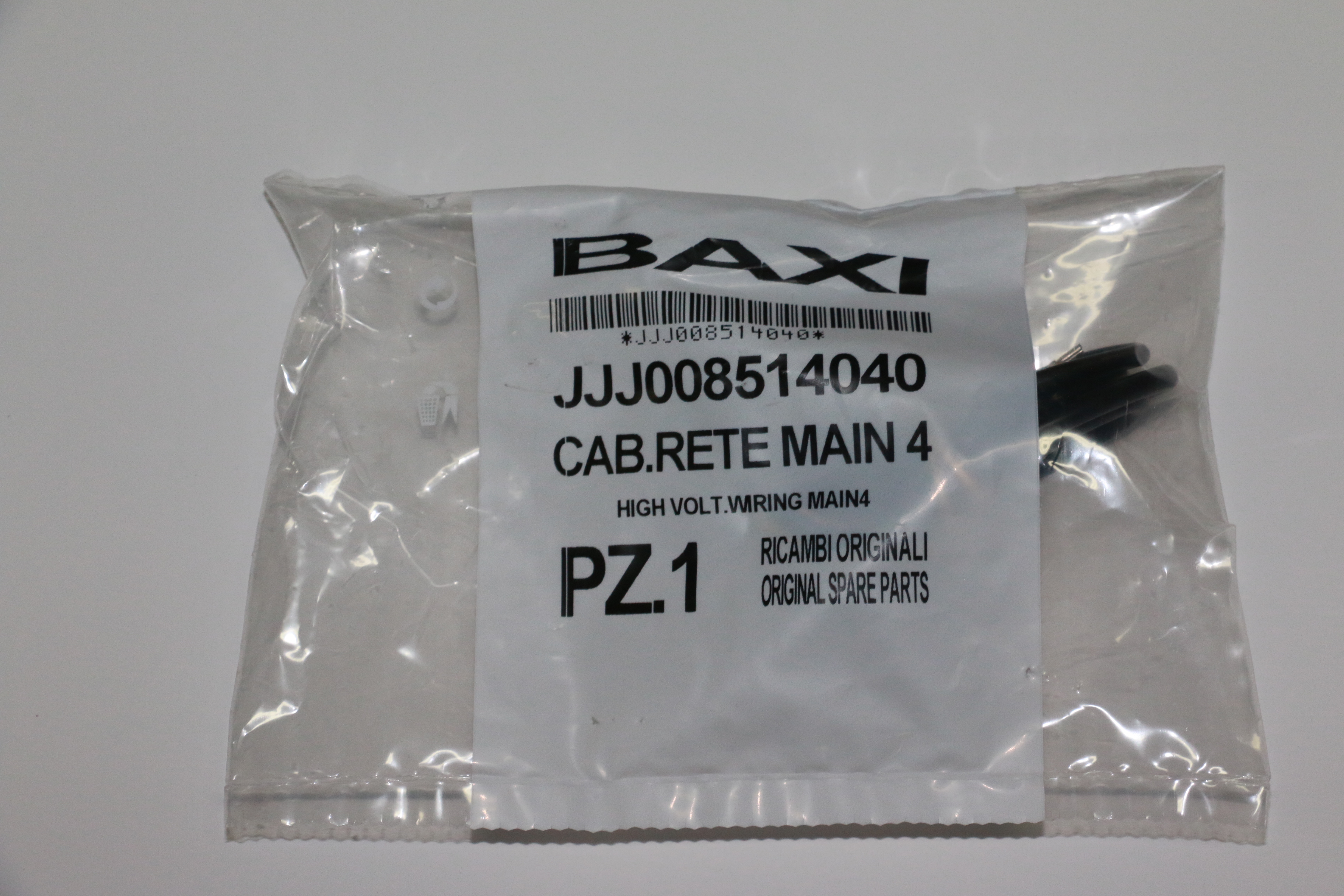

9998514040 Скачать HIGH VOLT.WIRING MAIN4Проводка электрическая (от разъема платы Х3 к клеммной колодке, насосу и газ. клапану)59.79Где купить20427774648Скачать
1698922460 Скачать MANOMETER d.40 XGR.манометр25.99Где купитьСкачать
1689950580 Скачать FUSEПредохранитель плавкий (2 А- 250 В)1.9Где купитьСкачать
1359950760 Скачать THERMOSTAT - LIMITТермостат предохранительный 105 С26.47Где купитьСкачать
3409951690 Скачать PRESSURE SWITCHПрессостат предохранительный системы отопления39.54Где купитьСкачать
600710045400 Скачать CLIP FLAT d.18клипсы плоская d.188.05Где купитьСкачать
765710045700 Скачать O-RING d.9,19 X 2,62 - 10PCSУплотнение кольцевоеd.9,19 X 2,62 (УПАКОВКА - 10 шт)2.48Где купить-
92710071200 Скачать SAFETY VALVE 3 barКлапан предохранительный 3 бар25.4Где купитьСкачать
90710224400 Скачать CONNECTION CH OUTLET/FILLINGкран наполнения системы в сборе35.36Где купитьСкачать
59710430800 Скачать IGNITION CABLE L=250 RESIST.кабель электрода зажигания4.36Где купитьСкачать
152710586600 Скачать PRINT.CONTR.PANEL ASS.MAIN4Крышка декоративная панели управления13.42Где купить-
140710669200 Скачать GAS VALVE VK4105M M-M G3/4клапан газовый (HONEYWELL VK4105M M-M)164.31Где купитьСкачать
999710696800 Скачать LOW POWER CABLE 12 PINПроводка электрическая (от разъема платы Х5 к датчику протока, датчику NTC ГВС, гидр. прессостату)18Где купить-
999710696900 Скачать LOW POWER CABLE 6 PINПроводка электрическая низковольтная (от разъем платы Х4 к термостату перегрева, датчику NTC отопления, пневмореле)16.12Где купить-
154710825300 Скачать PCB SM11469Электронная плата161.64Где купить19307731864-
33710963000 Скачать O-RING 21,5X3 EP70 TFL - 10PCSУплотнение кольцевое 21,5X3 (УПАКОВКА - 10 шт)3.05Где купить-
70711215800 СкачатьPIPE PUMP/EXCH.MAIN4 FF 270трубка насос/теплообменник27.33Где купить-
684711215900 Скачать PIPE EXCH./INLET MAIN4 FF 270Трубка насоса/теплообменника42.42Где купить-
100711296900 Скачать O-RING 13,94X2,62 TFL - 10PCSУплотнение кольцевое 13,94х2,62 (УПАКОВКА - 10 шт)2.44Где купить-
23721890300 Скачать FLUE PRESS.SWITCH 70-60PaПневмореле 70-60Pa57.95Где купить-
72721957300 Скачать PUMP 1 SPEED 6MT N/EНасос циркуляционный235.72Где купить2036721958100-
1547731864 СкачатьPCB SM11474Электронная плата SM11474237.9Где купить1931YES-

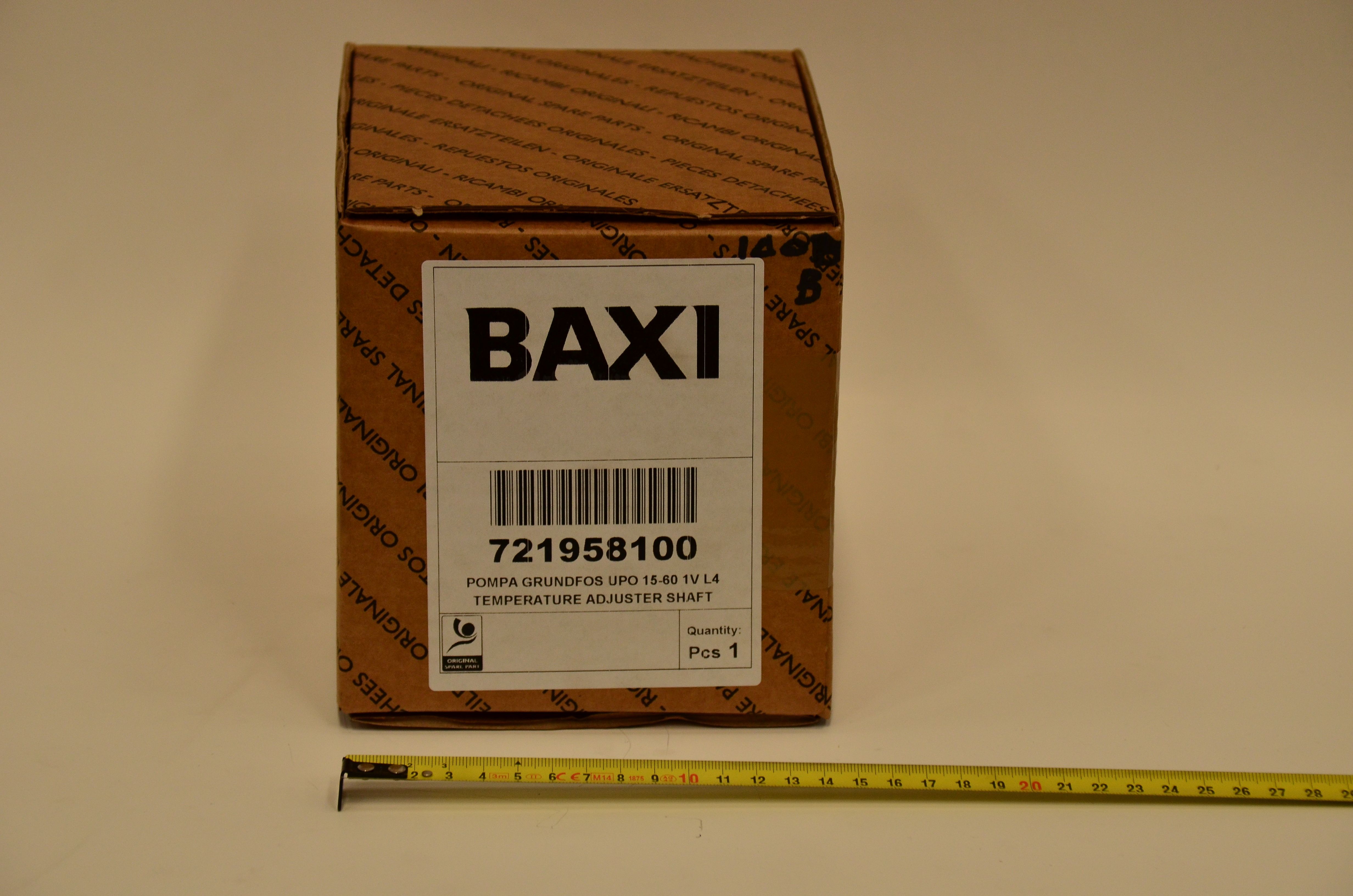

72721958100 Скачать PUMP GRUND. UPO 15-60 1V N/EНасос циркуляционный UPO 15-60 1V154.52Где купить2037YES-
9997774648RIC.CABL.RETE MAIN4  HON.BAXI0Где купить2043YES-
