Поиск информации об изделии

Код изделия

721969902

Модель

NUVOLA PLATINUM+ 33 GA

Серийные номера (от – до)

160635015 - 160635016

Код для заказа

Актуальность

Доступно в текущих заказах

Скачать документацию

Спецификация запчастей в XLS
Чертеж (деталировка)
Сертификат/Декларация

Комментарий тех. отдела BAXI

Дополнительные режимы

Показать записей

Поиск:

Позиция на чертеже	Артикул	Фото	Английское наименование	Русское наименование	Рекомендованная розничная цена, у.е.	Наличие на складах	Начиная с серийного номера	До серийного номера	Взаимозаменяемость	Код новой детали	Дополн. инфо
1	5116480		SUPPORT FRAME	рейка крепежная задняя	29.81	Где купить					Скачать
2	5116490		LATERAL PANEL	Панель в сборе левая	79.5	Где купить					-
4	710352900		FRONTAL PANEL NUVOLA PALTINUM	Панель передняя в сборе	99.11	Где купить					-
5	5114030		UPPER BAR NUVOLA HT330	рейка крепежная верхняя	32.49	Где купить					-
6	5106550		VALVE SUPPORT RAIL	Скоба крепежная нижняя	11.06	Где купить					-
7	710347200		OUTERCASE BRACKET	Скоба крепежная передняя	8.51	Где купить					-
10	5409020	Скачать	FLUE ADAPTOR HE 60/100	Фланец дымоотводного устройства	11.37	Где купить					-
11	5409010	Скачать	GASKET ADAPTOR	Уплотнение фланца	1.66	Где купить					-
12	5108690	Скачать	PLATE BLANKING	заглушка отверстия всасывания воздуха	2.98	Где купить					Скачать
13	5407400	Скачать	SUCTION CAP GASKET - 10PCS	Уплотнение кольцевое (УПАКОВКА - 10 шт)	10.36	Где купить					Скачать
18	710039100	Скачать	MIXER PL 23 AGU3.723A009	Газовоздушный смеситель (устройство Вентури)	24.84	Где купить					-
21	5402050	Скачать	GASKET 6,1X11,5X1,5 WRC - 10PCS	Уплотнение плоское кольцевое 6.1X11.5X1.5 (УПАКОВКА - 10 шт)	3.24	Где купить					Скачать
22	710692300	Скачать	FAN NRG118	вентилятор NRG118	0	Где купить		1717		768062100	-
22	768062100	Скачать	FAN NRG118	вентилятор NRG118	272.85	Где купить	1718		YES		-
26	710333900		RIGHT SIDE PANEL SEALED CHAMB.	Панель правая в сборе	38.78	Где купить					-
27	722226000		SCHIENALE C.S.NUVOLA4 ERP	Каркас	36.33	Где купить					-
29	710283700	Скачать	DEFLECTOR INSULATION SPARE	термоизоляционная панель задняя	49.37	Где купить					Скачать
30	5411020	Скачать	INSULATION PANEL	Термоизоляционная панель передняя	18.4	Где купить					Скачать
32	5671950	Скачать	HEAT EXCHANGER	Теплообменник основной BASIC 5E	611.45	Где купить					-
33	710963000	Скачать	O-RING 21,5X3 EP70 TFL - 10PCS	Уплотнение кольцевое 21,5X3 (УПАКОВКА - 10 шт)	3	Где купить					-
34	8380860	Скачать	FIXING CLIP	Клипсы крепежные теплообменника	2.58	Где купить					-
35	5629130	Скачать	EXPANSION VESSEL 7,5 L.	Бак расширительный 7,5 л	87.27	Где купить					Скачать
37	710352600		SEALED CHAMBER FRONT PANEL	изоляционная панель (NUVOLA 4 PLATINUM)	78.85	Где купить					-
41	711565700		BURNER 5E	Горелка	46.71	Где купить					-
48	710332800		CONDENSY COLL. NUVOLA4	поддон для сбора конденсата	13.29	Где купить					-
49	5409280	Скачать	TAP ADAPTOR	колпачок фланца дымохода	1.55	Где купить					-
59	8511140	Скачать	LEAD - IGNITION	кабель электрода зажигания	9.86	Где купить					-
62	5409570	Скачать	SEALED CHAMBER HOSE ADAPTER	штуцер компенсационной трубки	5.03	Где купить					Скачать
63	710220000	Скачать	IGNITION ELECTRODE	Электрод розжига	18.8	Где купить					Скачать
65	710424200	Скачать	FLAME SENSOR	Электрод контроля пламени BP	18.15	Где купить					-
70	710333200		EXCHANGER/PUMP TUBE	Трубка возврата (от насоса к теплообменнику)	59.26	Где купить					-
72	722185500	Скачать	PUMP UMP 15-60 6M WITH CABLE	Насос циркуляционный UMP 15-60 6M с проводом	291.47	Где купить		1824		770477600	-
72	770477600	Скачать	PUMP UPM3S 15-60 L4 SSI	Насос циркуляционный UMP 15-60 6M с проводом	300.2	Где купить	1825		YES		-
73	7219215	Скачать	AIR VENT PUMP	воздухоотводчик автоматический	20.8	Где купить					-
73	710493600	Скачать	AIR VENT PUMP LUNA4	воздухоотводчик автоматический	36.52	Где купить					-
78	710335600	Скачать	TANK ASSY d.270 INSULATED	Бак бойлера в сборе	1184.69	Где купить					-
79	9950620	Скачать	HYDRAULIC SAFETY VALVE 8 BAR	Клапан предохранительный бойлера (8 бар)	30.2	Где купить					Скачать
80	5666600		SANITARY INLET CONNECTOR ASS.	Патрубок входа ГВС	47.63	Где купить					-
83	5620090	Скачать	FLOW RATE LIMITATOR - 12 L/MIN	Ограничитель потока воды (12 л/мин)	8.44	Где купить					Скачать
90	5622840	Скачать	RUBINETTO MM G 3/8 CIMBERIO	кран наполнения системы в сборе	0	Где купить					Скачать
91	5652030	Скачать	DRAINING TAP	Кран сливной	20.24	Где купить					Скачать
92	9950600	Скачать	SAFETY VALVE 3 BAR	Клапан предохранительный 3 бар	24.98	Где купить					Скачать
95	5668740	Скачать	TAP/ANODE ASSEMBLY	Анод магниевый	50.96	Где купить					-
96	710339000		OUTLET COIL TUBE	Трубка соединительная насос/бойлер	42.43	Где купить					-
98	5212040	Скачать	PIPE (HEATING SYSTEM-BY PASS)	Клапан бай-пасса	30	Где купить					-
99	8380850	Скачать	FIXING CLIP - 10PCS	Клипсы крепежные трубки бай-пасса (УПАКОВКА - 10 шт)	4.24	Где купить					Скачать
102	5663040	Скачать	3 PORT VALVE ASSEMBLY	клапан 3-ходовой в сборе	114.47	Где купить					Скачать
104	5668570	Скачать	SANITARY OUTLET PIPE	Патрубок выхода воды ГВС из вторичного теплообменника	10.2	Где купить					-
114	5403820	Скачать	O-RING 26,64X2,62 - 10PCS	Уплотнение кольцевое 26,64х2,62 (УПАКОВКА - 10 шт)	2.88	Где купить					Скачать
135	9950760	Скачать	THERMOSTAT - LIMIT	Термостат предохранительный 105 С	26.04	Где купить					Скачать
136	710333800		3 WAY VALVE/EXCHA.TUBE NUVOLA4	Трубка теплообменник/трехходовой клапан	42.48	Где купить					-
137	710341200		GAS TUBE	трубка газовая	22.78	Где купить					-
139	710341400		FLEXIBLE GAS TUBE NUVOLA4 4/5E	Патрубок гибкий газовый	39.59	Где купить					-
140	710452600	Скачать	GAS VALVE VGE 56	клапан газовый	145	Где купить					-
147	710353100		INFERIOR PANEL NUVOLA 4	Панель нижняя панель	41.99	Где купить					-
151	710018500	Скачать	CONTROL PANEL COVER	кожух электрической коробки	6.37	Где купить					-
152	710019900		CONTROL PANEL	Крышка декоративная панели управления	12.22	Где купить					-
153	710018200	Скачать	TERMINAL BLOCK COVER	крышка	2	Где купить					-
154	722195400	Скачать	PCB LMS 15	Электронная плата	0	Где купить		1709		767212000	-
154	767212000	Скачать	PCB LMS 15	Электронная плата LMS15	281.95	Где купить	1710	2043	YES		-
154	7776177		PCB LMS 15		0	Где купить	2044		YES		-
159	710345000		LEFT HINGE NUVOLA 4	фиксатор панели управления левый	3.96	Где купить					-
160	710344900		RIGHT HINGE NUVOLA 4	фиксатор панели управления правый	4.24	Где купить					-
165	5668580	Скачать	SANITARY INLET PIPE ASSEMBLY	Трубка ГВС	9.84	Где купить					-
166	8421590	Скачать	TERMINAL BLOCK	блок клеммной коробки	9	Где купить					Скачать
167	5405340	Скачать	FUSE HOLDER	держатель плавкого предохранителя	1.44	Где купить					Скачать
168	9950580	Скачать	FUSE	Предохранитель плавкий (2 А- 250 В)	1.87	Где купить					Скачать
169	9951650	Скачать	MANOMETER D.40	манометр	39.05	Где купить					Скачать
190	5404970	Скачать	WASHER - SEALING G3/8 - 10PCS	Уплотнение G3/8 8Х15Х2 (УПАКОВКА - 10 шт)	3.8	Где купить					Скачать
191	5408970	Скачать	WASHER - SEALING G1/2 - 10PCS	Уплотнение G. 1/2 12x18x2 (УПАКОВКА - 10 шт)	3.96	Где купить					Скачать
192	5404650	Скачать	SEALING WASHER G 3/4 - 10PCS	Уплотнение G. 3/4 17x24x2 (УПАКОВКА - 10 шт)	4.52	Где купить					Скачать
197	5412820	Скачать	ORING 85,09X5,34 EPDM	Уплотнение кольцевое 85,09х5,34	10.6	Где купить					Скачать
200	5646560	Скачать	HYDRAULIC CONNECTION SET	подсоединения в сборе	114.96	Где купить					Скачать
201	5626860	Скачать	HEATING CONNECTION	подсоединения контура отопления	24.16	Где купить					-
204	5626840	Скачать	DHW INLET TAP	кран холодной воды	37.09	Где купить					Скачать
207	5625230	Скачать	DHW OUTLET GROUP	выход ГВС	18.85	Где купить					-
209	5626850		GAS TAP GROUP	кран газовый в сборе	44.18	Где купить					Скачать
210	9950830		GAS TAP	кран газовый	22.33	Где купить					Скачать
212	5408330	Скачать	BICONIC GASKET	уплотнение биконическое	2.72	Где купить					Скачать
215	710334000		LEFT SIDE PANEL SEALED CHAMBER	панель камеры сгорания боковая	41.99	Где купить					-
216	5626790		FILLING TAP	кран холодной воды	25.82	Где купить					-
232	710028100		BRIDGE PCB	перемычка электронной платы	42.52	Где купить					-
242	8435270	Скачать	NTC SENSOR	датчик температуры отходящих газов (NTC)	43.64	Где купить					Скачать
257	710347300	Скачать	FIX DASHBOARD TRAVERSE	нижняя планка котла	5.5	Где купить					-
259	710419300	Скачать	BRAND BAXI	марка BAXI	3.45	Где купить					-
276	1340440	Скачать	CAPTIVE NUT - LARGE - 10PCS	зажим для крепления винта (УПАКОВКА - 10 шт)	5.41	Где купить					-
285	710083600	Скачать	COVER CLIP-IN	крышка клеммной колодки	1.25	Где купить					-
336	8380680	Скачать	CLIP-RETAINING - 10PCS	Пружина фиксирующая крепления мотора трехходового клапана (УПАКОВКА - 10 шт)	5.32	Где купить					Скачать
337	5694580	Скачать	3 WAY VALVE MOTOR	мотор трехходового клапана	55.48	Где купить					Скачать
340	710109100	Скачать	PRESSURE SENSOR	датчик давления	38.89	Где купить					-
347	710628400	Скачать	REMOTE CONTROL 2S	панель управления выносная	229.44	Где купить					-
365	5106530	Скачать	LOWER SUPPORT	нижняя поперечная планка	12.91	Где купить					-
371	710340900	Скачать	FILLING TUBE d.8	Трубка подпитки	9.74	Где купить					-
373	5109080	Скачать	FILTER-CENTRAL HEATING	Фильтр	6.44	Где купить					Скачать
374	5212030	Скачать	PLUG FILTER M30	заглушка G3/4	9.04	Где купить					-
375	5663030	Скачать	BY-PASS PIPE ASSEMBLY	Трубка бай-пасса	15.94	Где купить					-
379	5206120	Скачать	CONNECTING ELEMENT	переходник FM 3/4-1/2	5.3	Где купить					-

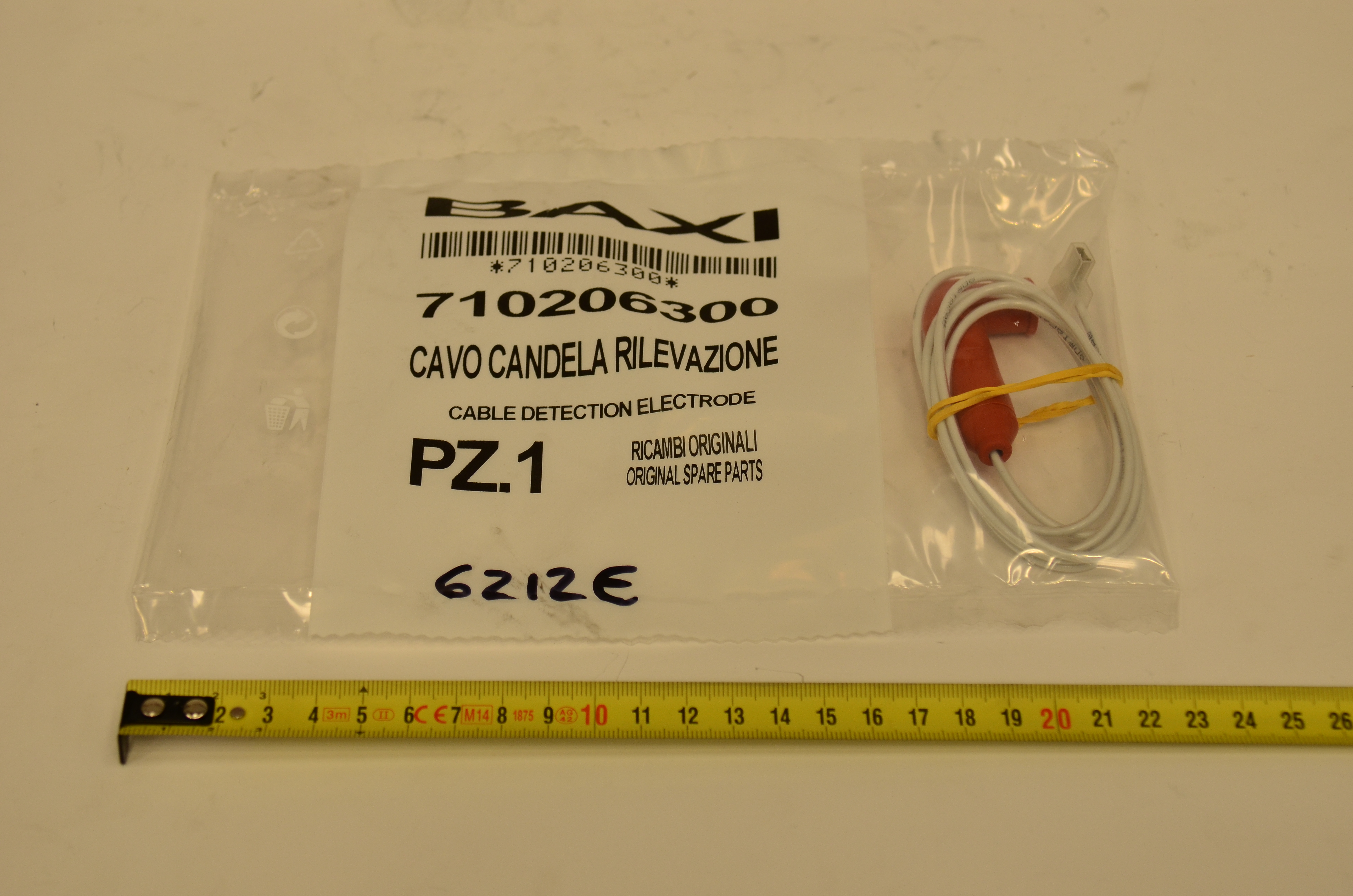

382	710206300	Скачать	CABLE DETECTION ELECTRODE	кабель электрода контроля пламени	17.79	Где купить					-
388	5114060	Скачать	SEALED CHAMBER ASSY	Панель крепления бойлера	19.36	Где купить					-
408	711571000	Скачать	COMB.CHAMBER UPPER COVER	передняя крышка камеры сгорания	68.27	Где купить					-
409	721543100	Скачать	BURNER GASKET ASS.	Уплотнение горелки	5.68	Где купить					-
411	710185200	Скачать	FLAME SENSING ELEC.GASKET	Уплотнение датчика пламени	1.68	Где купить					-
415	722050300	Скачать	SIPHON BODY H200	корпус сифона H200	0	Где купить		1609		765806300	-
415	765806300	Скачать	SIPHON BODY H200	корпус сифона H200	18.37	Где купить	1610		YES		-
417	721679200		PLUG SIPHON	заглушка сифона	0	Где купить		1612		765745300	-
419	5411000	Скачать	COMB.CHAMBER GASKET	Уплотнение камеры сгорания	6.72	Где купить					-
425	710042400	Скачать	VENTURI GASKET - 10PCS	Уплотнение м/у вентилятором и устройством Вентури (УПАКОВКА - 10 шт)	8.76	Где купить					-
428	5409290	Скачать	GASKET	Уплотнение	1.88	Где купить					Скачать
432	5410420	Скачать	WASHER DIA 60 OUTLET BEND	Шайба	2.61	Где купить					-
435	5407550	Скачать	WASHER DIA100 OUTER ADAPT SEAL	Уплотнение D=100	4.02	Где купить					-
445	722342600	Скачать	PIPE EXCHANGER/SIPHON L300	Трубка	8.91	Где купить					-
448	5209230	Скачать	RETAINING VALVE CONNECTION	Соединительный элемент обратного клапана	27.71	Где купить					-
449	5640030	Скачать	RETAINING VALVE	Клапан обратный	10.55	Где купить					Скачать
511	5404600	Скачать	O.R. 17,86x2,62 - 10PCS	Уплотнение кольцевое 17,86х2,62 (УПАКОВКА - 10 шт)	2.6	Где купить					Скачать
514	710337800	Скачать	RETURN/ADAPTOR PUMP ASSY	соединительный элемент насоса	43.11	Где купить					-
525	710027900	Скачать	IGNITER	Устройство розжига	28.42	Где купить					-
528	710439300	Скачать	SENSOR TODS	Датчик температуры NTC накладной	19.92	Где купить					-
601	5408560	Скачать	O-RING 8,73x1,78 - 10PCS	Уплотнение кольцевое 8,73x1,78 (УПАКОВКА - 10 шт)	2.04	Где купить					Скачать
604	5661600	Скачать	EXPANSION VESSEL 2 LT	Бак расширительный ГВС 2л	63.01	Где купить					Скачать
605	5621280	Скачать	FLEX PIPE'S SANIT.EXPAN.VESSEL	Трубка соединительная (расширительный бак ГВС-трубка )	11.56	Где купить					Скачать
607	8434930	Скачать	CONTACT SENSOR	датчик температуры (NTC) бойлера	28.77	Где купить					Скачать
621	5663120	Скачать	FILLING PIPE D.8	Трубка d=8 заполнения системы	10.87	Где купить					-
671	5646780	Скачать	DRAINING TAP G 1/2 (COPPER)	Кран сливной G 1/2	25.7	Где купить					Скачать
672	710338900		3 WAY VALVE/COIL TUBE	Трубка соединительная клапан 3-ходовой /бойлер	50.25	Где купить					-
673	710333000		CONDENSATE TRAP TUBE	Патрубок соединительный сифона L=681	13.85	Где купить					-
678	710051400	Скачать	AIR-GAS CONVEYOR ASS.LUNA4	Камера газосмесительная	32.67	Где купить					-
679	8511150	Скачать	EARTH/IGNITOR CABLE	кабель электрод зажигания/земля L=270	4.8	Где купить					-
680	5409250	Скачать	GROMMET-PIPE ASSY. D.15	Уплотнение D=15	1.82	Где купить					Скачать
681	710185300	Скачать	IGNITION ELECTRODE GASKET	Уплотнение электрода розжига	1.82	Где купить					Скачать
682	5211800	Скачать	FLAME INSPECTION	Стекло смотровое	3.36	Где купить					-
686	5663020	Скачать	BY-PASS PLUG ASSEMBLY	Клапан обратный /бай-пасс	3.67	Где купить					Скачать
708	5410970	Скачать	GASKET WITH DOUBLE LIP	Уплотнение D=60	2.52	Где купить					-
709	8423160		TERMINAL BLOCK	крепление плавкого предохранителя	2.39	Где купить					-
710	5411030	Скачать	GASKET D80	Уплотнение D=80	4.36	Где купить					Скачать
746	5410900	Скачать	VENTURI GASKET	Уплотнение вентилятора	4.2	Где купить					Скачать
748	710367000		PIPE EXPANSION VASSEL ASSEMBLY	Трубка выхода из расширительного бака ГВС	22.95	Где купить					-
758	710088400	Скачать	SILENCER ASSY 40 KW	Глушитель горелки	20.88	Где купить					-
781	710011400	Скачать	CLIP FIX GAS PIPE	клипсы фиксирующая газового патрубка	2.16	Где купить					-
782	710183600		GASKET PCB BRIDGE	Уплотнение перемычки электронной платы	1.29	Где купить					-
784	710123900	Скачать	REDUCTION FLUE SUPPORT	Скоба крепления дымохода	2.34	Где купить					-
785	710061400	Скачать	O RING GAS PIPE 18 X 3 NBR - 10PCS	Уплотнение кольцевое газового патрубка 18 X 3 NBR (УПАКОВКА - 10 шт)	3.08	Где купить					-
790	710117900	Скачать	TERMINAL BLOCK 10 PIN PA35	колодка клеммная (10 клемм) PA35	3.2	Где купить					-
791	721695300		SIPHON CAP GASKET	Уплотнение сифона	0	Где купить		1612		765745300	-
999	8414540	Скачать	CABLE	Перемычка комнатного термостата	1.41	Где купить					Скачать
999	8414620	Скачать	CABLE	Проводка электрическая кабель питания	7.84	Где купить					-
999	710053800	Скачать	BRIDGE CABLE	Проводка электрическая	6.95	Где купить					-
999	710348300		WIRING HARNESS NTC/EXTERNAL	Проводка электрическая NTC	6.46	Где купить					-
999	710679700	Скачать	GAS VALVE CABLE NUVOLA4	кабель газового клапана	14.58	Где купить					-
999	710704300		CABLE RETURN SENSOR	кабель	3.09	Где купить					-
999	711193100		GAS V./IGN./TH/PUMP WI. WIRING		34.52	Где купить					-
999	711193200	Скачать	3 WAY VALVE CABLE	Проводка электрическая	9.64	Где купить					-
999	721835700		CABLAGGIO BASSA TENSIONE		0	Где купить					-
999	721925800		CAB.VG/ACC/V./TH/POMP SUP.GRUN		0	Где купить					-

Записи с 1 до 153 из 153 записей

Аксессуары для притока воздуха и отвода продуктов сгорания по коаксиальным трубам (для котлов с закрытой камерой сгорания)

Показать записей

Поиск:

Код	Фото	Русское наименование	Рекомендованная розничная цена, у.е.	Английское наименование
KMT71405951	Скачать	Коаксиальное удлинение полипропиленовое, диам. 60/100 мм, длина 1000 мм	37.6	Coaxial tube extension in PP d.60/100 mm
KMT71405971	Скачать	Коаксиальный отвод полипропиленовый 87°, диам. 60/100 мм	21.38	Coaxial elbow in PP d.60/100 mm 87°
KMT71405981	Скачать	Коаксиальный отвод полипропиленовый 45°, диам. 60/100 мм	21.38	Coaxial 45° bend in PP d.60/100 mm
KMT71408851		Коаксиальное удлинение полипропиленовое, диам. 80/125 мм, длина 1000 мм	65.02	1m concentric length in PP d.80/125
KMT71408871	Скачать	Коаксиальный отвод полипропиленовый 87°, диам. 80/125	35.68	Elbow in PP 90° d.80-125 mm
KMT71408881	Скачать	Коаксиальный отвод полипропиленовый 45°, диам. 80/125 мм	37.88	PP 45° elbow concentric d.80/125 mm
KMT71408891	Скачать	Коаксиальная труба полипропиленовая с наконечником, диам. 80/125 мм, длина 1000 мм	53.3	Pipe in PP with terminal d.80-125
KMT71413581	Скачать	Вертикальный наконечник для коакс. трубы полипропиленовый диам. 60/100 мм - антиобледенительное исполнение	163.88	Vertical cap for coaxial tubes in PP d.60/100 mm

Записи с 1 до 8 из 8 записей

Аксессуары для притока воздуха и отвода продуктов сгорания по раздельным трубам (для котлов с закрытой камерой сгорания)

Показать записей

Поиск:

Код	Фото	Русское наименование	Рекомендованная розничная цена, у.е.	Английское наименование
KMT7102689	Скачать	Адаптер для подключения раздельных труб 60/100, диам. 80 мм	41.97	Twin flue adaptor in PP, HT
KMT71405921	Скачать	Отвод полипропиленовый 87°, диам. 80 мм	14	PP 87° elbow d.80 mm HT
KMT71405931	Скачать	Отвод полипропиленовый 45°, диам. 80 мм	14	PP 45° elbow d. 80 mm HT
KMT71405941	Скачать	Труба полипропиленовая диам. 80 мм, длина 1000 мм	19.49	PP tube d.80 mm, l=1000 mm

Записи с 1 до 4 из 4 записей

Гидравлические аксессуары

Показать записей

Поиск:

Код	Фото	Русское наименование	Описание, принцип действия и т.д. (рус.)	Рекомендованная розничная цена, у.е.	Английское наименование	Корзина
Записи отсутствуют.

Записи с 0 до 0 из 0 записей

Аксессуары для регулирования температуры и дистанционного управления оборудованием

Показать записей

Поиск:

Код	Фото	Русское наименование	Описание, принцип действия и т.д. (рус.)	Рекомендованная розничная цена, у.е.	Английское наименование	Корзина
BX4991100068	Скачать	Датчик температуры воды в бойлере ГВС (KHG71407681) для котлов ECO-4s, ECO Four, Duo-tec Compact и LUNA Duo-tec E		10.1	DHW temperature sensor for boilers ECO-4s, ECO Four, Duo-tec Compact and LUNA Duo-tec E

Записи с 1 до 1 из 1 записей

Прочие аксессуары

Показать записей

Поиск:

Код	Фото	Русское наименование	Описание, принцип действия и т.д. (рус.)	Рекомендованная розничная цена, у.е.	Английское наименование	Корзина
RSF300801		Напольный источник бесперебойного питания для котельного оборудования BAXI Reserve 300/8 на 8 часов автономной работы котла		439.36	BAXI Reserve 300/8
RSW300301		Настенный источник бесперебойного питания для котельного оборудования BAXI Reserve 300/3 на 3 часа автономной работы котла		355.83	BAXI Reserve 300/3

Записи с 1 до 2 из 2 записей
