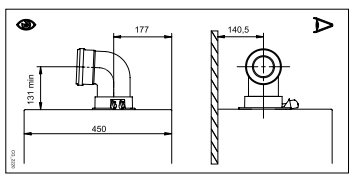

Коаксиальные дымоходы
Этот тип дымохода позволяет отводить сгоревшие газы наружу и забирать воздух для горения снаружи здания, а также присоединяться к общему дымоходу типа LAS. 90° коаксиальный отвод позволяет присоединять котел к дымоходу в любом направлении, поскольку он может поворачиваться на 360°. Кроме того, он может использоваться в качестве дополнительного патрубка, в сочетании с коаксиальной трубой или с 45° отводом.
Если выход дымохода расположен снаружи, воздуховод должен выступать из стены не менее чем на 18 мм с тем, чтобы на него герметично установить алюминиевую погодную насадку во избежание попадания воды.
КОАКСИАЛЬНЫЕ ДЫМОХОДЫ
• 90° отвод сокращает возможную полную длину трубы на 1 метр.
• 45° отвод сокращает возможную полную длину трубы на 0,5 метра.
• Первый отвод в 90° не учитывается при подсчете максимально допустимой длины.
НЕКОТОРЫЕ ПРИМЕРЫ МОНТАЖА ДЫМОХОДА И ДОПУСТИМАЯ ДЛИНА УКАЗАНЫ В КОНЦЕ РУКОВОДСТВА В ПРИЛОЖЕНИИ "SECTION" D.

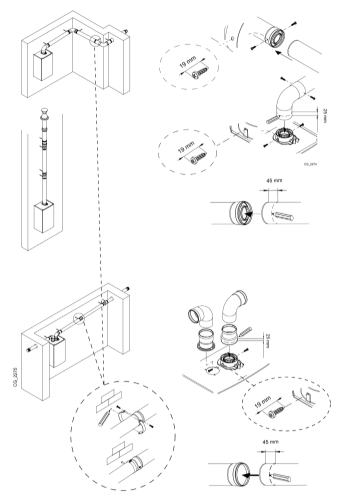

Затяжка винтов
Примеры монтажа дымохода и допустимая длина
Примеры монтажа дымохода и допустимая длина
Допустимая длина
A B | Lmax = 10 м - Ø 60/100 мм Lmax = 25 м - Ø 80/125 мм |
C D | Lmax = 9 м - Ø 60/100 мм Lmax = 24 м - Ø 80/125 мм |
E | Lmax = 10 м - Ø 60/100 мм Lmax = 25 м - Ø 80/125 мм |
F G | Lmax = 10 м - Ø 60/100 мм Lmax = 25 м - Ø 80/125 мм |
H | Lmax = 8 м - Ø 60/100 мм Lmax = 23 м - Ø 80/125 мм |
I | Lmax = 9 м - Ø 60/100 мм Lmax = 24 м - Ø 80/125 мм |
