Подсоединение многозональной системы отопления
ОБОЗНАЧЕНИЯ НА СХЕМЕ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ (см. схему "А" в приложении " SECTION" F в конце руководства)
Подсоединение многозональной системы отопления
Z Зона (1..n)
R Реле
EV Электроклапан зоны
RT Термостат окружающей среды
К котлу может быть подсоединена многозональная система отопления. В этом случае установленная на стене панель управления может использоваться для контроля одной из зон, в то время как для контроля остальных зон могут применяться обыкновенные комнатные термостаты.
ПОДСОЕДИНЕНИЕ СИСТЕМЫ ОТОПЛЕНИЯ

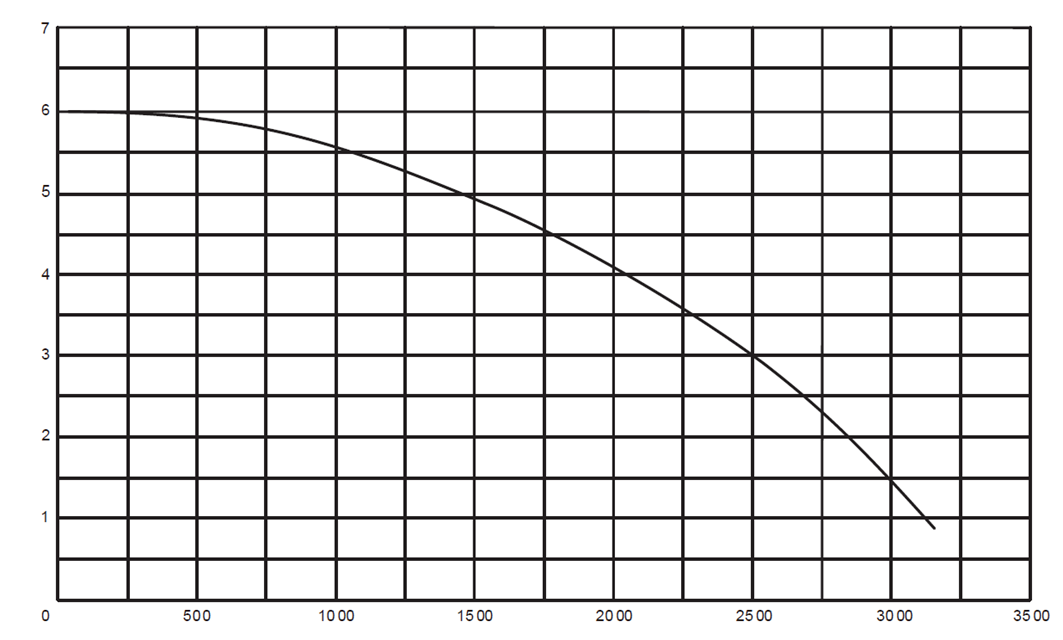

• Подсоединить клапан/насос зоны 1 к клеммам 6-7 клеммной колодки M3, как указано в главе 14.
• Подсоединить контакт комнатного термостата остальных зон к клеммам 1-2 клеммной колодки M1.
НАСТРОЙКА ПАРАМЕТРОВ
Установите панель управления как "Комн мод1", при этой конфигурации панель управления управляет зоной отопления 1 и функциями ГВС.
• Получить доступ к меню, как описано в главе 14.2.1.
•
Раздел оператора
строка программы 42
для подтверждения.
•
(против часовой стрелки) Контур отопления 1
для подтверждения.
•
для возврата к предыдущему меню, затем
Конфигурация
.
•
строка программы 5715 (Контур отопления 2)
на Вкл (контур второй зоны теперь включен).
•
строка программы 5977 (Вход функции Н5), затем
для подтверждения.
•
Комнатный термостат КО2
(термостат второй зоны теперь включен).
• Для установки времени открытия электроклапана действуйте следующим образом:
•
для возврата к предыдущему меню, затем
Контур отопления 1
для подтверждения.
•
до максимального значения времени открытия соответствующего электроклапана (в секундах), затем
для подтверждения.
УПРАВЛЕНИЕ МНОГОЗОНАЛЬНОЙ СИСТЕМОЙ ОТОПЛЕНИЯ СО СМЕСИТЕЛЕМ МОЖЕТ ОСУЩЕСТВЛЯТЬСЯ ПРИ ПОМОЩИ ВНЕШНЕГО МОДУЛЯ, КОТОРЫЙ ПОСТАВЛЯЕТСЯ ОТДЕЛЬНО. ДЛЯ ПОДКЛЮЧЕНИЯ МОЖНО ИСПОЛЬЗОВАТЬ КЛЕММЫ 6-7 КЛЕММНОЙ КОЛОДКИ M3, ЕСЛИ НЕ ИСПОЛЬЗУЮТСЯ ДЛЯ ИНЫХ КОНФИГУРАЦИЙ.
