Электрические соединения
Электробезопасность котла гарантируется только при правильном заземлении в соответствии с действующими нормативной документацией. С помощью прилагаемого трехжильного кабеля подключите котел к однофазной сети переменного тока 230 В с заземлением, соблюдая полярность фаза- нейтраль.
Используйте двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3 мм.
В случае замены кабеля питания должен быть использован кабель “HAR H05 VV-F” 3x0,75 мм2 с максимальным диаметром 8 мм. В клеммную колодку встроены быстрые плавкие предохранители на 2 A (для их проверки или замены выньте черный держатель предохранителя).

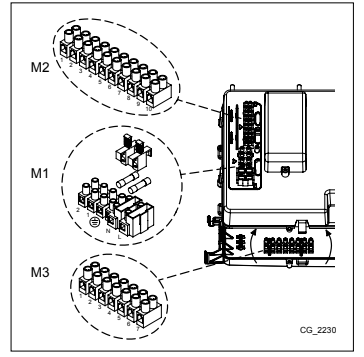

Чтобы получить доступ к клеммным колодкам M1 и M2 , предназначенным для электрических соединений, поверните панель управления вниз и снимите защитную крышку.

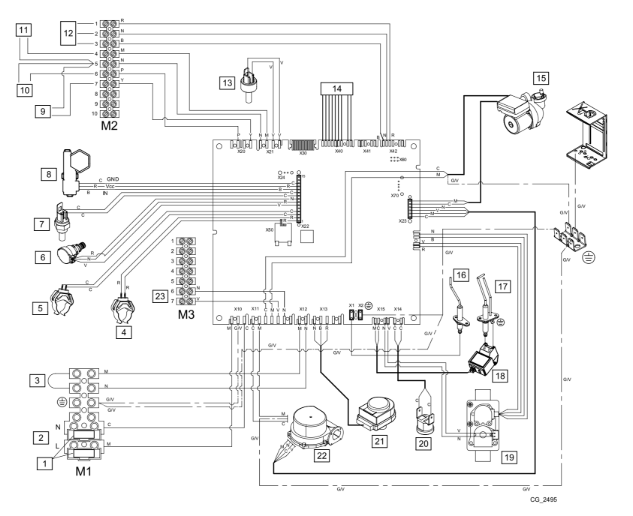

Электрические подключения LUNA PLATINUM 24 - 33 GA
1 - Предохранители | 19 - Газовый клапан |
2 - Электропитание 230В | 20 - Предохранительный термостат 105 ° C |
3 - Термостат окружающей среды (ТА) | 21 - Приводной 3-ходовой клапан |
4 - Зонд подачи отопления | 22 - Вентилятор |
5 - Зонд возврата отопления | 23 - Мнгогофункциональное реле |
6 - Датчик давления | |
7 - Зонд дымов | |
8 - Датчик первоочередности горячей воды | |
9 - Вспомогательный зонд 1 | С - голубой |
10 - Вспомогательный зонд 2 | М - коричневый |
11 - Наружный зонд | N - черный |
12 - Панель управления (на стене) | R - красный |
13 - Зонд NTC горячей воды | G/V - желтый/зеленый |
14 - Интерфейс РСВ | V - зеленый |
15 - Насос | B - белый |
16 - Электрод детектора пламени | G - серый |
17 - Электрод зажигания | Y - желтый |
18 - Зажигание | P - фиолетовый |

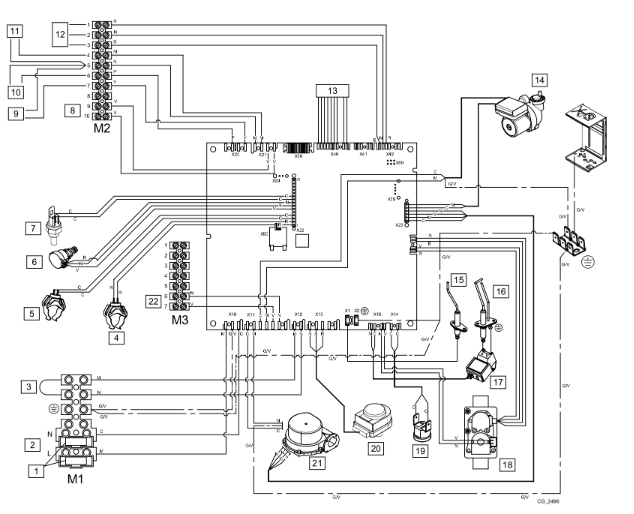

Электрические подключения LUNA PLATINUM 1.12 - 1.18 - 1.24 - 1.32 GA
1 - Предохранители | 19 - Газовый клапан |
2 - Электропитание 230В | 20 - Предохранительный термостат 105 ° C |
3 - Термостат окружающей среды (ТА) | 21 - Приводной 3-ходовой клапан |
4 - Зонд подачи отопления | 22 - Вентилятор |
5 - Зонд возврата отопления | 23 - Мнгогофункциональное реле |
6 - Датчик давления | |
7 - Зонд дымов | |
8 - Зонд бойлера горячей воды | |
9 - Вспомогательный зонд 1 | С - голубой |
10 - Вспомогательный зонд 2 | М - коричневый |
11 - Наружный зонд | N - черный |
12 - Панель управления (на стене) | R - красный |
13 - Зонд NTC горячей воды | G/V - желтый/зеленый |
14 - Интерфейс РСВ | V - зеленый |
15 - Насос | B - белый |
16 - Электрод детектора пламени | G - серый |
17 - Электрод зажигания | Y - желтый |
18 - Зажигание | P - фиолетовый |
Клеммные колодки M1 и M3 находятся под высоким напряжением. Перед соединением проверьте, что оборудование не подключено к электропитанию.
КЛЕММНАЯ КОЛОДКА M1 (соблюдайте полярность L - N)
(L) = Фаза (коричневый)
(N) = Нейтраль (голубой).
= Заземление (желто-зеленый).
(1) (2) = контакт для комнатного термостата.
КЛЕММНИК M2
Клеммы 1 (подсветка) - 2 (масса) - 3 ( 12 В): подсоединение настенной панели управления (низкое напряжение).
Клеммы 4 - 5 (общее): подключение датчика уличной температуры (поставляется в качестве опции).
Клеммы 6 - 5 (общее): подключение 2-го дополнительного датчика температуры ( датчик солнечной системы, каскадной и т. д.).
Клеммы 7 - 5 (общее): подключение 1-го дополнительного датчика температуры ( солнечной системы, каскадной и т. д.).
Клемма 8: не используется.
Клеммы 9-10: подключение датчика бойлера горячей воды (только для одноконтурных котлов).
КЛЕММНАЯ КОЛОДКА M3
Клеммы 1...5: не используются.
Клеммы 6 - 7: подключение многофункционального реле (например, многозональной системы; см. главу 14.3).
Клеммная колодка
