Характеристики расхода / напора
Используемый насос – высоконапорный, модулирующего типа (на графике в приложении "SECTION" E приведен диапазон модуляции от минимального до максимального значения); подходит для установки в любой однотрубной или двухтрубной системе отопления. Встроенный в него автоматический клапан-воздухоотводчик позволяет эффективно удалять находящийся в отопительной системе воздух.
Характеристики расхода / напора

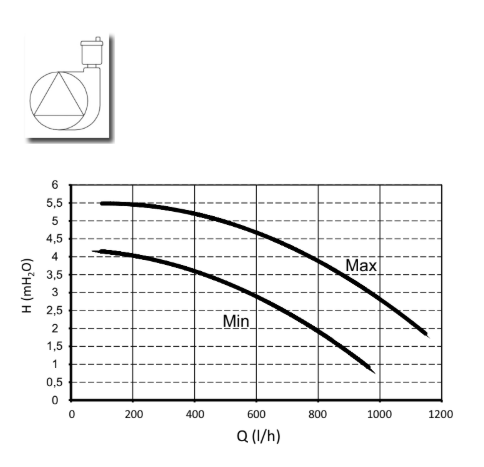

ОБОЗНАЧЕНИЯ НА ГРАФИКАХ НАСОСА - "SECTION" E
Q - РАСХОД
H - НАПОР
MIN - Минимальная скорость модуляции
MAX - Максимальная скорость модуляции
