ДАТЧИК УЛИЧНОЙ ТЕМПЕРАТУРЫ

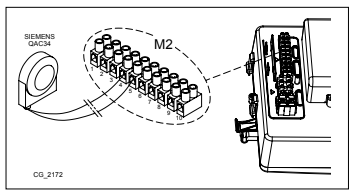

Датчик уличной температуры (опция) подключается к котлу, как показано на рисунке рядом. Далее описан порядок установки параметра " Влияние комнатной температуры", которым определяется, какая из температур, комнатная или уличная, в большей степени влияет на работу котла (заводская настройка – 50%-50%).
Пример: если для параметра "Влияние комнатной температуры" устанавливается значение 60%, то влияние датчика уличной температуры будет равным 40% (чем больше влияние комнатной температуры, тем меньше влияние уличной и наоборот).
Датчик уличной температуры
Для установки параметра влияния комнатной температуры действуйте следующим образом:
•
(в течение примерно 6 секунд)
Конечный пользователь - Ввод в эксплуатацию -
Инженер - OEM.
•
"Ввод в эксплуатацию"
для подтверждения.
•
"Контур отопления 1"
для подтверждения.
•
строка программы 750 (Влияние комнатной темп)
для подтверждения.
•
и выбрать значение параметра (в %), которое определит степень влияния комнатной температуры на систему,
затем
для подтверждения.
•
для возврата к предыдущему меню.
УСТАНОВКА КЛИМАТИЧЕСКОЙ КРИВОЙ "Kt"
Для задания климатической кривой Kt войдите в меню 2 согласно указаниям главы 14.2.1 и действуйте следующим образом:
•
720 (Наклон кривой отопления)
для подтверждения.
•
(от 0,10 до 4)
для подтверждения.
Выбрать климатическую кривую из имеющихся в наличии, см. график кривых в конце руководства в приложении "SECTION" E (заданная кривая – 1,5).

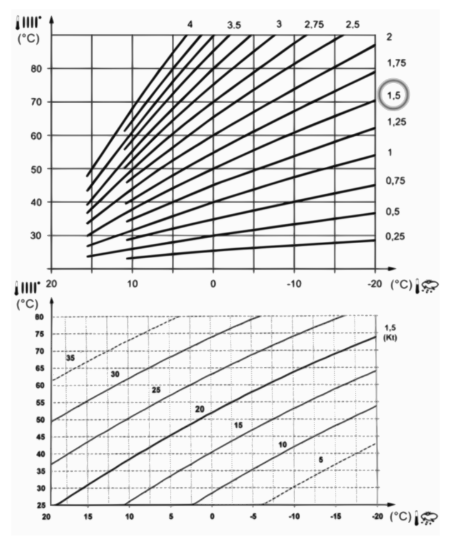

ОБОЗНАЧЕНИЯ НА ГРАФИКАХ КЛИМАТИЧЕСКИХ КРИВЫХ Kt - "SECTION" E
График климатических кривых Kt
Температура подачи
Внешняя температура
ПОДКЛЮЧЕНИЕ ВНЕШНЕГО БОЙЛЕРА (для моделей 1.12 - 1.18 - 1.24 - 1.32)
К одноконтурным котлам моделей 1.12, 1.18, 1.24 и 1.32 может быть подключен внешний бойлер, так как они уже оснащены трехходовым клапаном с сервоприводом. Выполните гидравлическое подключение бойлера. Присоедините датчик приоритета ГВС (опция) к клеммам 9-10 клеммной колодки М2. Чувствительный элемент датчика вставляется в специальную гильзу, расположенную внутри бойлера. Температура горячей воды устанавливается согласно указаниям, приведенным в главе 3.

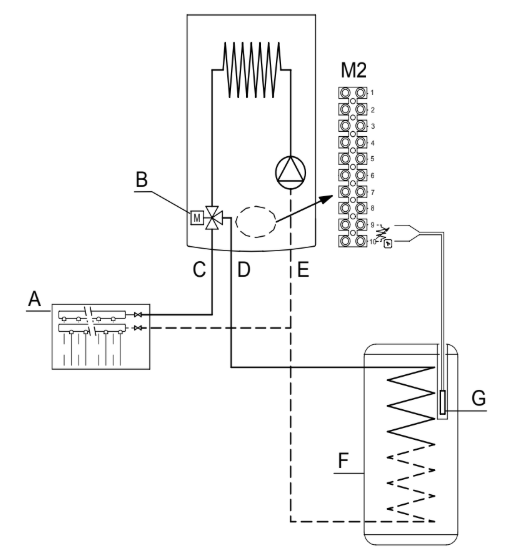

ОБОЗНАЧЕНИЯ НА СХЕМЕ ПОДКЛЮЧЕНИЯ БОЙЛЕРА (см. схему "C" в приложении " SECTION" G в конце руководства)
Схема подключения бойлера
А - Отопительный прибор
B - Трехходовой клапан с сервоприводом
C - Подача воды в контур отопления
D - Подача воды к бойлеру
E - Возврат воды из контура отопления / от бойлера
F - Бойлер
G - Датчик приоритета ГВС
Функция защиты от легионелл ОТКЛЮЧЕНА. Для ее включения необходимо настроить параметр 1640 согласно нижеприведенным указаниям.
Для включения функции ЗАЩИТЫ ОТ ЛЕГИОНЕЛЛ выполните следующее:
• Получить доступ к МЕНЮ 2, как описано в главе 14.2.1.
•
Горячее водоснабжение
строка программы 1640, затем
для подтверждения.
•
Периодически или Заданный будний день, выбрать одну из двух опций и
для подтверждения.
При выборе опции " Периодически" функция включается каждую неделю в установленный день и час. Последовательность действий для установки дня и времени та же, что была описана выше: параметр 1641 позволяет установить периодичность включения функции (от 1 до 7 дней), а параметр 1644 – время ее включения.
При выборе опции "Заданный будний день" функция включается каждую неделю в установленный день и час. Параметр 1642 позволяет установить день недели (с понедельника по воскресенье), в который функция будет включаться, а параметр 1644 – время ее включения.
