Для обеспечения работы котла с настенной панелью управления вам необходимо купить аксессуар B, который поставляется с базой B1; аксессуар должен быть установлен на котле, как показано на рисунке. Смотрите также инструкции, прилагаемые к устройству B, для правильного монтажа и использования. Последовательность действий следующая:
• Отключите электрическое питание котла.
• Проведите три кабеля от клеммной колодки M2 котла в отверстие базового основания B1, прикрепляемого к стене.
• Подключите кабели 1-2-3 клеммной колодки M2 котла соответственно к клеммам (1)-(2)-(3) клеммной колодки базового основания A1.
• Зафиксируйте базовое основание B1 на стене с помощью дюбелей и винтов, поставляемых в комплекте.
• Присоедините панель управления A к основанию, находящемуся на стене.
• Установите аксессуар B на переднюю панель котла.
• Подключите электропитание к котлу и убедитесь, что панель управления включается.
Провод (1) от клеммной колодки M2 котла обеспечивает питание (12 В) для подсветки дисплея. Подсоединение этого кабеля не является необходимым для работы настенной панели управления.

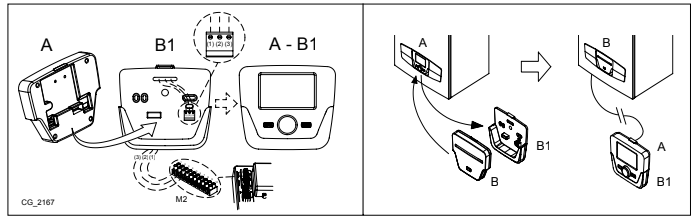

ОПИСАНИЕ СОЕДИНЕНИЯ НАСТЕННОЙ ПАНЕЛИ УПРАВЛЕНИЯ
A Панель управления
B Светодиодный интерфейс
B1 Основание для настенной панели управления
(1) Подсветка дисплея 12 В
(2) Соединение массы
(3) Питание/Сигнал 12 В
Чтобы обеспечить правильную работу настенной панели управления, ее необходимо надлежащим образом конфигурировать (включить датчик температуры помещения, функцию модулирующей температуры подачи).
РЕКОМЕНДУЕМ ЗАПИСАТЬ В ТАБЛИЦЕ В КОНЦЕ ДАННОГО РУКОВОДСТВА ВСЕ ИЗМЕНЕННЫЕ ПАРАМЕТРЫ.

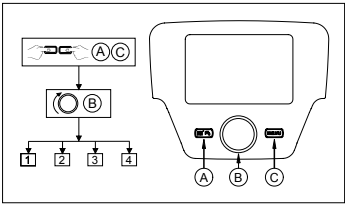

ОПИСАНИЕ МЕНЮ НА РИСУНКЕ
1 Конечный пользователь
2 Пуск в эксплуатацию
3 Специалист
4 ОЕМ
Порядок доступа к четырем меню, которые позволяют программировать котел следующим образом:
• из главного меню
•
(держать нажатыми около 6 секунд)
меню 1-2-3-4 (см. рисунок рядом и подписи).
•
повторно для возврата назад на одно меню, до главного меню.
Когда панель управления установлена на стене, необходимо включение датчика температуры помещения и модуляции температуры подачи, выполнив следующую процедуру:
A) ДАТЧИК ТЕМПЕРАТУРЫ ПОМЕЩЕНИЯ
• Доступ к меню 2.
•
Раздел оператора
для подтверждения.
•
строка программы 40 (Используется как)
.
•
(против часовой стрелки) Комн мод 1
для подтверждения (теперь температурный датчик помещения включен).
•
для возврата к предыдущему меню, затем
Конфигурация
.
•
строка программы 5977 (Вход функции Н5) затем
для подтверждения.
•
Отсутствует
для подтверждения.
B) МОДУЛЯЦИЯ ТЕМПЕРАТУРЫ НА ПОДАЧЕ
Для установки модулирующей температуры подачи необходимо отключить параметр 742 (HC1). Должна быть выполнена следующая процедура:
• Войдите в меню 2.
•
Контур отопления 1
для подтверждения
742 (Сост комн уст темп под)
для подтверждения.
•
(против часовой стрелки) "---" затем
для подтверждения.
Если, повернув ручку B в главном меню на дисплее появится температура подачи котла, а не помещения, это значит, что параметр 742 был задан неправильно.
После завершения конфигурации каждой установки (например, соединение солнечных панелей, подсоединение внешнего бойлера, и т. д.) необходимо выполнить следующую процедуру для записи в память платы котла новых параметров конфигурации:
• Получить доступ к меню 2, как описано в начале данной главы.
•
Конфигурация
строка программы 6200 затем
•
Да затем
для подтверждения.
Для того, чтобы избежать частого включения и выключения, рекомендуется повысить минимальное значение температуры отопления, следуя процедуре, описанной в пунктеA, параметр 740 до значения не менее 45 ° С.
Для системы, работающей на низких температурах (например, полы с подогревом), рекомендуется снизить максимальную температуру отопления, установив параметр 741 (пункт A) до величины, не превышающей 45 ° C.
