Подключение солнечной системы (для моделей 1.12 - 1.18 - 1.24 - 1.32)
В котле предусмотрена возможность присоединения солнечной системы.

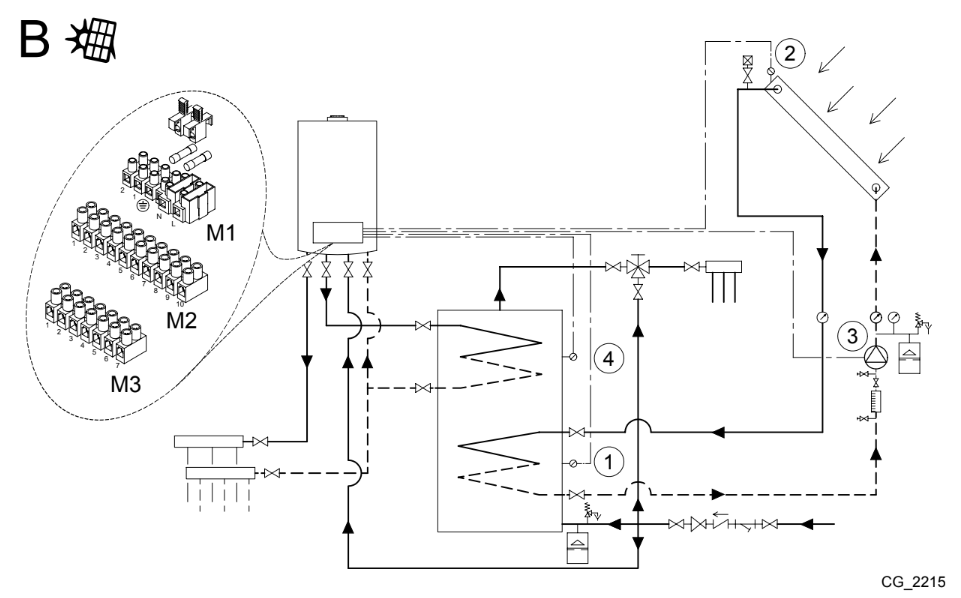

ОБОЗНАЧЕНИЯ НА СХЕМЕ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ (см. схему " B" в приложении "SECTION" F в конце руководства).
Подключение солнечной системы
1 Датчик бойлера солнечной системы
2 Датчик солнечного коллектора
3 Насос солнечной системы
4 Датчик бойлера котла
Для подключения гелиосистемы подсоедините:
• датчик бойлера гелиосистемы (1) к клеммам 7-5 клеммной колодки M2 котла;
• датчик (2) к клеммам 6-5 клеммной колодки M2 котла;
• датчик бойлера котла (4) к клеммам 9-10 клеммной колодки M2 котла, как указано в главе 14.5.2;
• насос солнечной системы к клеммам 6-7 клеммной колодки M3 котла (см. схему электрических соединений в приложении
"SECTION" B в конце руководства).
Перед тем как приступать к конфигурации параметров, подсоедините датчики и аксессуары, необходимые для работы солнечной системы.
НАСТРОЙКА ПАРАМЕТРОВ
• Войдите в меню 2, следуя указаниям главы 14.2.1 (см. обозначения).
•
Конфигурация, затем
для подтверждения.
•
строка программы 5890 (выход реле QX1)
.
•
(против часовой стрелки) Насос коллектора Q5, затем
для подтверждения (насос 3, указанный на рисунке, теперь конфигурирован).
•
строка программы 5931 (вход датчика BX2, клеммы 5-7 клеммной колодки M2),
Датчик ГВС B31, затем
для подтверждения (датчик 1, указанный на рисунке, теперь конфигурирован).
•
строка программы 5932 (вход датчика BX3, клеммы 5-6 клеммной колодки M2),
Датчик коллектора B6, затем
для подтверждения (датчик 2, указанный на рисунке, теперь конфигурирован).
Появление на дисплее символа
означает, что насос солнечной системы работает для нагрева воды в бойлере.
По завершении конфигурации датчиков можно войти в меню "Солнечный" и установить режим защиты коллекторов от перегрева (параметр 3850, значение по умолчанию – 120°C) и разницу температур, обусловливающую включение (параметр 3810, значение по умолчанию – 8°C) и отключение (параметр 3811, значение по умолчанию – 4°C) насоса.
• Получить доступ к меню 2, как описано в главе 14.2.1.
•
Солнечный
и выбрать один из параметров 3810, 3811, 3850, 5055, 5057 затем
для подтверждения выбора,
для изменения параметра
для подтверждения.
УСТАНОВКА ВАКУУМНЫХ СОЛНЕЧНЫХ КОЛЛЕКТОРОВ
При использовании вакуумных солнечных коллекторов необходимо конфигурировать указанные ниже параметры (порядок действий тот же, что был описан выше).
• Получить доступ к меню 3, как описано в главе 14.2.1.
• 3830 ( "---" = ВЫКЛЮЧЕНО), установить 30 минут (интервал включения насоса солнечной системы).
• 3831 установить 30 секунд (минимальное время, в течение которого насос солнечной системы остается включенным).
