Технические характеристики

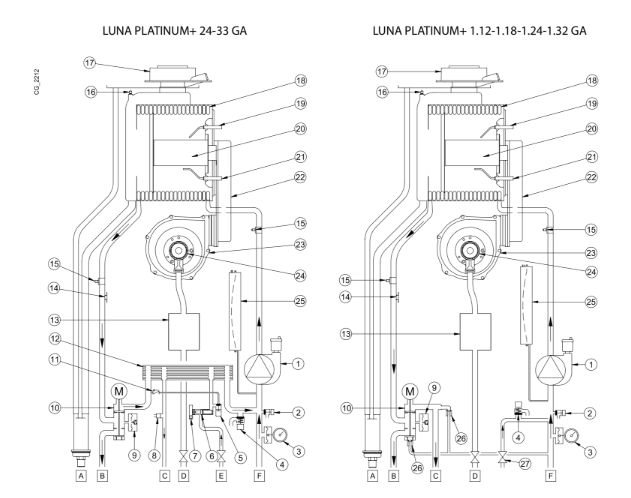

1 - Насос с сепаратором воздуха

18 - Теплообменник вода-дым

2 - Кран слива котла

19 - Электрод зажигания

3 - Манометр

20 - Горелка

4 - Гидравлический предохранительный клапан

21 - Электрод детектора пламени

5 - Кран для подачи в систему

22 - Коллектор смеси воздуха-газа

6 - Датчик потока с фильтром и ограничителем расхода

23 - Вентилятор

7 - Датчик первоочередности горячей воды

24 - Вентури

8 - Зонд NTC горячей воды

25 - Расширительный бак

9 - Датчик гидравлического давления

26 - Автоматический байпас

10 - Приводной 3-ходовой клапан

27 - Кран для заливки с обратным клапаном

11 - Обратный клапан

A - Сифон со сливом конденсата

12 - Теплообменник горячей воды

B - Кран подачи воды нагрева

13 - Газовый клапан

C - Выход горячей вода/бойлера

14 - Предохранительный термостат

D - Кран для входа ГАЗА

15 - Зонд NTC отопления

E - Кран подачи холодной воды

16 - Зонд дымов

F - Кран возврата воды нагрева

17 - Коаксиальный патрубок

Категория

II_2H3P

Тип газа

G20 - G31

Макс. потребляемая тепловая мощность (ГВС)

-

Макс. потребляемая тепловая мощность (отопление)

12,4 кВт

Мин. потребляемая тепловая мощность

2,1 кВт

Макс. полезная тепловая мощность (ГВС)

-

Макс. полезная тепловая мощность при 80/60 °C

12 кВт

Макс. полезная тепловая мощность при 50/30 °C

13,1 кВт

Мин. полезная тепловая мощность при 80/60 °C

2 кВт

Мин. полезная тепловая мощность при 50/30 °C

2,2 кВт

Номинальный КПД 80/60 °C

97,7 %

Номинальный КПД 50/30 °C

105,7 %

КПД 30% Pn

108 %

Макс. давление воды отопительного контура

3 бар

Мин. давление воды отопительного контура

0,5 бар

Объем расширительного бака

8 л

Минимальное давление в расширительном баке

0,8 бар

Макс. давление воды в контуре ГВС

-

Мин. динамическое давление воды в контуре ГВС

-

Минимальный расход воды в контуре ГВС

-

Производство горячей воды при ∆T = 25 °C

-

Производство горячей воды при ∆T = 35 °C

-

Удельный расход “D” (EN 13203-1)

-

Диапазон температуры воды в контуре отопления

25 °C÷80 °C

Диапазон температуры воды в контуре ГВС

35 °C÷60 °C

Тип дымохода

C13 - C33 - C43 - C53 - C63 - C83 - C93 - B23

Диаметр коаксиального дымохода

60 мм/100мм

Диаметр раздельного дымохода

80мм/80мм

Макс. массовый расход дымовых газов

0,006 кг/с

Мин. массовый расход дымовых газов

0,001 кг/с

Макс. температура дымовых газов

80 °C

Класс Nox 5

25,4 мг/кВт*ч

Входное давление природного газа 2H

20 мбар

Входное давление сжиженного газа (пропана) 3Р

37 мбар

Напряжение электропитания

230 B

Частота электрической сети

50 Гц

Номинальная электрическая мощность

64 Вт

Вес нетто

34,5 кг

Размеры (высота/ширина/глубина)

763/450/345

Степень защиты от влаги (EN 60529)

IPX5D

Qmax (G20) - 2H

1,31 м³/ч

Qmin (G20) - 2H

0,22 м³/ч

Qmax (G31) - 3P

0,96 кг/ч

Qmin (G31) - 3P

0,16 кг/ч

Сертификат ЕС

№ 0085CM0140

Категория

II_2H3P

Тип газа

G20 - G31

Макс. потребляемая тепловая мощность (ГВС)

-

Макс. потребляемая тепловая мощность (отопление)

17,4 кВт

Мин. потребляемая тепловая мощность

2,1 кВт

Макс. полезная тепловая мощность (ГВС)

-

Макс. полезная тепловая мощность при 80/60 °C

16,9 кВт

Макс. полезная тепловая мощность при 50/30 °C

18,4 кВт

Мин. полезная тепловая мощность при 80/60 °C

2 кВт

Мин. полезная тепловая мощность при 50/30 °C

2,2 кВт

Номинальный КПД 80/60 °C

97,6 %

Номинальный КПД 50/30 °C

105,8 %

КПД 30% Pn

108 %

Макс. давление воды отопительного контура

3 бар

Мин. давление воды отопительного контура

0,5 бар

Объем расширительного бака

8 л

Минимальное давление в расширительном баке

0,8 бар

Макс. давление воды в контуре ГВС

-

Мин. динамическое давление воды в контуре ГВС

-

Минимальный расход воды в контуре ГВС

-

Производство горячей воды при ∆T = 25 °C

-

Производство горячей воды при ∆T = 35 °C

-

Удельный расход “D” (EN 13203-1)

-

Диапазон температуры воды в контуре отопления

25 °C÷80 °C

Диапазон температуры воды в контуре ГВС

35 °C÷60 °C

Тип дымохода

C13 - C33 - C43 - C53 - C63 - C83 - C93 - B23

Диаметр коаксиального дымохода

60 мм/100мм

Диаметр раздельного дымохода

80мм/80мм

Макс. массовый расход дымовых газов

0,008 кг/с

Мин. массовый расход дымовых газов

0,001 кг/с

Макс. температура дымовых газов

80 °C

Класс Nox 5

29,5 мг/кВт*ч

Входное давление природного газа 2H

20 мбар

Входное давление сжиженного газа (пропана) 3Р

37 мбар

Напряжение электропитания

230 B

Частота электрической сети

50 Гц

Номинальная электрическая мощность

83 Вт

Вес нетто

34,5 кг

Размеры (высота/ширина/глубина)

763/450/345

Степень защиты от влаги (EN 60529)

IPX5D

Qmax (G20) - 2H

1,84 м³/ч

Qmin (G20) - 2H

0,22 м³/ч

Qmax (G31) - 3P

1,35 кг/ч

Qmin (G31) - 3P

0,16 кг/ч

Сертификат ЕС

№ 0085CM0140

Категория

II_2H3P

Тип газа

G20 - G31

Макс. потребляемая тепловая мощность (ГВС)

-

Макс. потребляемая тепловая мощность (отопление)

24,7 кВт

Мин. потребляемая тепловая мощность

2,5 кВт

Макс. полезная тепловая мощность (ГВС)

-

Макс. полезная тепловая мощность при 80/60 °C

24 кВт

Макс. полезная тепловая мощность при 50/30 °C

26,1 кВт

Мин. полезная тепловая мощность при 80/60 °C

2,4 кВт

Мин. полезная тепловая мощность при 50/30 °C

2,6 кВт

Номинальный КПД 80/60 °C

97,6 %

Номинальный КПД 50/30 °C

105,5 %

КПД 30% Pn

107,6 %

Макс. давление воды отопительного контура

3 бар

Мин. давление воды отопительного контура

0,5 бар

Объем расширительного бака

8 л

Минимальное давление в расширительном баке

0,8 бар

Макс. давление воды в контуре ГВС

-

Мин. динамическое давление воды в контуре ГВС

-

Минимальный расход воды в контуре ГВС

-

Производство горячей воды при ∆T = 25 °C

-

Производство горячей воды при ∆T = 35 °C

-

Удельный расход “D” (EN 13203-1)

-

Диапазон температуры воды в контуре отопления

25 °C÷80 °C

Диапазон температуры воды в контуре ГВС

35 °C÷60 °C

Тип дымохода

C13 - C33 - C43 - C53 - C63 - C83 - C93 - B23

Диаметр коаксиального дымохода

60 мм/100мм

Диаметр раздельного дымохода

80мм/80мм

Макс. массовый расход дымовых газов

0,011 кг/с

Мин. массовый расход дымовых газов

0,001 кг/с

Макс. температура дымовых газов

80 °C

Класс Nox 5

24,7 мг/кВт*ч

Входное давление природного газа 2H

20 мбар

Входное давление сжиженного газа (пропана) 3Р

37 мбар

Напряжение электропитания

230 B

Частота электрической сети

50 Гц

Номинальная электрическая мощность

91 Вт

Вес нетто

34,5 кг

Размеры (высота/ширина/глубина)

763/450/345

Степень защиты от влаги (EN 60529)

IPX5D

Qmax (G20) - 2H

2,61 м³/ч

Qmin (G20) - 2H

0,26 м³/ч

Qmax (G31) - 3P

1,92 кг/ч

Qmin (G31) - 3P

0,19 кг/ч

Сертификат ЕС

№ 0085CM0140

Категория

II_2H3P

Тип газа

G20 - G31

Макс. потребляемая тепловая мощность (ГВС)

-

Макс. потребляемая тепловая мощность (отопление)

33 кВт

Мин. потребляемая тепловая мощность

3,3 кВт

Макс. полезная тепловая мощность (ГВС)

-

Макс. полезная тепловая мощность при 80/60 °C

32 кВт

Макс. полезная тепловая мощность при 50/30 °C

34,8 кВт

Мин. полезная тепловая мощность при 80/60 °C

3,2 кВт

Мин. полезная тепловая мощность при 50/30 °C

3,5 кВт

Номинальный КПД 80/60 °C

97,6 %

Номинальный КПД 50/30 °C

105,5 %

КПД 30% Pn

107,6 %

Макс. давление воды отопительного контура

3 бар

Мин. давление воды отопительного контура

0,5 бар

Объем расширительного бака

10 л

Минимальное давление в расширительном баке

0,8 бар

Макс. давление воды в контуре ГВС

-

Мин. динамическое давление воды в контуре ГВС

-

Минимальный расход воды в контуре ГВС

-

Производство горячей воды при ∆T = 25 °C

-

Производство горячей воды при ∆T = 35 °C

-

Удельный расход “D” (EN 13203-1)

-

Диапазон температуры воды в контуре отопления

25 °C÷80 °C

Диапазон температуры воды в контуре ГВС

35 °C÷60 °C

Тип дымохода

C13 - C33 - C43 - C53 - C63 - C83 - C93 - B23

Диаметр коаксиального дымохода

60 мм/100мм

Диаметр раздельного дымохода

80мм/80мм

Макс. массовый расход дымовых газов

0,015 кг/с

Мин. массовый расход дымовых газов

0,002 кг/с

Макс. температура дымовых газов

80 °C

Класс Nox 5

31,1 мг/кВт*ч

Входное давление природного газа 2H

20 мбар

Входное давление сжиженного газа (пропана) 3Р

37 мбар

Напряжение электропитания

230 B

Частота электрической сети

50 Гц

Номинальная электрическая мощность

103 Вт

Вес нетто

37,5 кг

Размеры (высота/ширина/глубина)

763/450/345

Степень защиты от влаги (EN 60529)

IPX5D

Qmax (G20) - 2H

3,49 м³/ч

Qmin (G20) - 2H

0,35 м³/ч

Qmax (G31) - 3P

2,56 кг/ч

Qmin (G31) - 3P

0,26 кг/ч

Сертификат ЕС

№ 0085CM0140

Категория

II_2H3P

Тип газа

G20 - G31

Макс. потребляемая тепловая мощность (ГВС)

24,7 кВт

Макс. потребляемая тепловая мощность (отопление)

16,5 кВт

Мин. потребляемая тепловая мощность

2,5 кВт

Макс. полезная тепловая мощность (ГВС)

24 кВт

Макс. полезная тепловая мощность при 80/60 °C

16 кВт

Макс. полезная тепловая мощность при 50/30 °C

17,4 кВт

Мин. полезная тепловая мощность при 80/60 °C

2,4 кВт

Мин. полезная тепловая мощность при 50/30 °C

2,6 кВт

Номинальный КПД 80/60 °C

97,7 %

Номинальный КПД 50/30 °C

105,4 %

КПД 30% Pn

107,6 %

Макс. давление воды отопительного контура

3 бар

Мин. давление воды отопительного контура

0,5 бар

Объем расширительного бака

8 л

Минимальное давление в расширительном баке

0,8 бар

Макс. давление воды в контуре ГВС

8 бар

Мин. динамическое давление воды в контуре ГВС

0,15 бар

Минимальный расход воды в контуре ГВС

2 л/мин

Производство горячей воды при ∆T = 25 °C

13,8 л/мин

Производство горячей воды при ∆T = 35 °C

9,8 л/мин

Удельный расход “D” (EN 13203-1)

11,5 л/мин

Диапазон температуры воды в контуре отопления

25 °C÷80 °C

Диапазон температуры воды в контуре ГВС

35 °C÷60 °C

Тип дымохода

C13 - C33 - C43 - C53 - C63 - C83 - C93 - B23

Диаметр коаксиального дымохода

60 мм/100мм

Диаметр раздельного дымохода

80мм/80мм

Макс. массовый расход дымовых газов

0,011 кг/с

Мин. массовый расход дымовых газов

0,001 кг/с

Макс. температура дымовых газов

80 °C

Класс Nox 5

20,1 мг/кВт*ч

Входное давление природного газа 2H

20 мбар

Входное давление сжиженного газа (пропана) 3Р

37 мбар

Напряжение электропитания

230 B

Частота электрической сети

50 Гц

Номинальная электрическая мощность

91 Вт

Вес нетто

38,5 кг

Размеры (высота/ширина/глубина)

763/450/345

Степень защиты от влаги (EN 60529)

IPX5D

Qmax (G20) - 2H

2,61 м³/ч

Qmin (G20) - 2H

0,26 м³/ч

Qmax (G31) - 3P

1,92 кг/ч

Qmin (G31) - 3P

0,19 кг/ч

Сертификат ЕС

№ 0085CM0140

Категория

II_2H3P

Тип газа

G20 - G31

Макс. потребляемая тепловая мощность (ГВС)

34 кВт

Макс. потребляемая тепловая мощность (отопление)

24,7 кВт

Мин. потребляемая тепловая мощность

3,4 кВт

Макс. полезная тепловая мощность (ГВС)

33 кВт

Макс. полезная тепловая мощность при 80/60 °C

24 кВт

Макс. полезная тепловая мощность при 50/30 °C

26,1 кВт

Мин. полезная тепловая мощность при 80/60 °C

3,3 кВт

Мин. полезная тепловая мощность при 50/30 °C

3,6 кВт

Номинальный КПД 80/60 °C

97,6 %

Номинальный КПД 50/30 °C

105,4 %

КПД 30% Pn

107,7 %

Макс. давление воды отопительного контура

3 бар

Мин. давление воды отопительного контура

0,5 бар

Объем расширительного бака

10 л

Минимальное давление в расширительном баке

0,8 бар

Макс. давление воды в контуре ГВС

8 бар

Мин. динамическое давление воды в контуре ГВС

0,15 бар

Минимальный расход воды в контуре ГВС

2 л/мин

Производство горячей воды при ∆T = 25 °C

18,9 л/мин

Производство горячей воды при ∆T = 35 °C

13,5 л/мин

Удельный расход “D” (EN 13203-1)

15,8 л/мин

Диапазон температуры воды в контуре отопления

25 °C÷80 °C

Диапазон температуры воды в контуре ГВС

35 °C÷60 °C

Тип дымохода

C13 - C33 - C43 - C53 - C63 - C83 - C93 - B23

Диаметр коаксиального дымохода

60 мм/100мм

Диаметр раздельного дымохода

80мм/80мм

Макс. массовый расход дымовых газов

0,016 кг/с

Мин. массовый расход дымовых газов

0,002 кг/с

Макс. температура дымовых газов

80 °C

Класс Nox 5

34 мг/кВт*ч

Входное давление природного газа 2H

20 мбар

Входное давление сжиженного газа (пропана) 3Р

37 мбар

Напряжение электропитания

230 B

Частота электрической сети

50 Гц

Номинальная электрическая мощность

105 Вт

Вес нетто

39,5 кг

Размеры (высота/ширина/глубина)

763/450/345

Степень защиты от влаги (EN 60529)

IPX5D

Qmax (G20) - 2H

3,60 м³/ч

Qmin (G20) - 2H

0,36 м³/ч

Qmax (G31) - 3P

2,64 кг/ч

Qmin (G31) - 3P

0,26 кг/ч

Сертификат ЕС

№ 0085CM0140
