Поиск информации об изделии

Код изделия

710598201

Модель

NUVOLA DUO-TEC 16 (7105982)

Серийные номера (от – до)

C12799001 - 133883333

Код для заказа

7105982

Актуальность

Модель снята с производства

Скачать документацию

Спецификация запчастей в XLS
Чертеж (деталировка)
Сертификат/Декларация
Буклет
Сервисная инструкция для котлов DUO TEC (ENG_новая версия).pdf
Подключение BAXI Connect+ к котлам серии Duo-tec.pdf

Интерактивный чертеж

Открыть чертеж

Комментарий тех. отдела BAXI

Дополнительные режимы

Позиция на чертеже	Артикул	Фото	Английское наименование	Русское наименование	Рекомендованная розничная цена, у.е.	Наличие на складах	Начиная с серийного номера	До серийного номера	Взаимозаменяемость	Код новой детали	Дополн. инфо
276	1340440	Скачать	CAPTIVE NUT - LARGE - 10PCS	зажим для крепления винта (УПАКОВКА - 10 шт)	5.41	Где купить					-
365	5106530	Скачать	LOWER SUPPORT	нижняя поперечная планка	12.91	Где купить					-
6	5106550		VALVE SUPPORT RAIL	Скоба крепежная нижняя	11.06	Где купить					-
12	5108690	Скачать	PLATE BLANKING	заглушка отверстия всасывания воздуха	2.98	Где купить					Скачать
373	5109080	Скачать	FILTER-CENTRAL HEATING	Фильтр	6.44	Где купить					Скачать
5	5114030		UPPER BAR NUVOLA HT330	рейка крепежная верхняя	32.49	Где купить					-
388	5114060	Скачать	SEALED CHAMBER ASSY	Панель крепления бойлера	19.36	Где купить					-
1	5116480		SUPPORT FRAME	рейка крепежная задняя	29.81	Где купить					Скачать
2	5116490		LATERAL PANEL	Панель в сборе левая	79.5	Где купить					-
379	5206120	Скачать	CONNECTING ELEMENT	переходник FM 3/4-1/2	5.3	Где купить					-
448	5209230	Скачать	RETAINING VALVE CONNECTION	Соединительный элемент обратного клапана	27.71	Где купить					-
682	5211800	Скачать	FLAME INSPECTION	Стекло смотровое	3.36	Где купить					-
374	5212030	Скачать	PLUG FILTER M30	заглушка G3/4	9.04	Где купить					-
98	5212040	Скачать	PIPE (HEATING SYSTEM-BY PASS)	Клапан бай-пасса	30	Где купить					-
408	5212900		COMB.CHAMBER UPPER COVER	Крышка камеры сгорания передняя	0	Где купить		1418		711571000	-
677	5212930	Скачать	EXTENSION	расширение	12.98	Где купить					-
21	5402050	Скачать	GASKET 6,1X11,5X1,5 WRC - 10PCS	Уплотнение плоское кольцевое 6.1X11.5X1.5 (УПАКОВКА - 10 шт)	3.24	Где купить					Скачать
33	5403130	Скачать	ANELLO OR 22X3 EPDM	Уплотнение кольцевое	0	Где купить		1311		710963000	Скачать
114	5403820	Скачать	O-RING 26,64X2,62 - 10PCS	Уплотнение кольцевое 26,64х2,62 (УПАКОВКА - 10 шт)	2.88	Где купить					Скачать
511	5404600	Скачать	O.R. 17,86x2,62 - 10PCS	Уплотнение кольцевое 17,86х2,62 (УПАКОВКА - 10 шт)	2.6	Где купить					Скачать
192	5404650	Скачать	SEALING WASHER G 3/4 - 10PCS	Уплотнение G. 3/4 17x24x2 (УПАКОВКА - 10 шт)	4.52	Где купить					Скачать
190	5404970	Скачать	WASHER - SEALING G3/8 - 10PCS	Уплотнение G3/8 8Х15Х2 (УПАКОВКА - 10 шт)	3.8	Где купить					Скачать
167	5405340	Скачать	FUSE HOLDER	держатель плавкого предохранителя	1.44	Где купить					Скачать
13	5407400	Скачать	SUCTION CAP GASKET - 10PCS	Уплотнение кольцевое (УПАКОВКА - 10 шт)	10.36	Где купить					Скачать
435	5407550	Скачать	WASHER DIA100 OUTER ADAPT SEAL	Уплотнение D=100	4.02	Где купить					-
212	5408330	Скачать	BICONIC GASKET	уплотнение биконическое	2.72	Где купить					Скачать
601	5408560	Скачать	O-RING 8,73x1,78 - 10PCS	Уплотнение кольцевое 8,73x1,78 (УПАКОВКА - 10 шт)	2.04	Где купить					Скачать
191	5408970	Скачать	WASHER - SEALING G1/2 - 10PCS	Уплотнение G. 1/2 12x18x2 (УПАКОВКА - 10 шт)	3.96	Где купить					Скачать
11	5409010	Скачать	GASKET ADAPTOR	Уплотнение фланца	1.66	Где купить					-
10	5409020	Скачать	FLUE ADAPTOR HE 60/100	Фланец дымоотводного устройства	11.37	Где купить					-
680	5409250	Скачать	GROMMET-PIPE ASSY. D.15	Уплотнение D=15	1.82	Где купить					Скачать
49	5409280	Скачать	TAP ADAPTOR	колпачок фланца дымохода	1.55	Где купить					-
428	5409290	Скачать	GASKET	Уплотнение	1.88	Где купить					Скачать
432	5410420	Скачать	WASHER DIA 60 OUTLET BEND	Шайба	2.61	Где купить					-
746	5410900	Скачать	VENTURI GASKET	Уплотнение вентилятора	4.2	Где купить					Скачать
708	5410970	Скачать	GASKET WITH DOUBLE LIP	Уплотнение D=60	2.52	Где купить					-
419	5411000	Скачать	COMB.CHAMBER GASKET	Уплотнение камеры сгорания	6.72	Где купить					-
30	5411020	Скачать	INSULATION PANEL	Термоизоляционная панель передняя	18.4	Где купить					Скачать
710	5411030	Скачать	GASKET D80	Уплотнение D=80	4.36	Где купить					Скачать
791	5411840	Скачать	O-RING 40,95x2,62-EPDM- - 10PCS	Уплотнение кольцевое 40,95x2,62-EPDM (УПАКОВКА - 10 шт)	10	Где купить					-
197	5412820	Скачать	ORING 85,09X5,34 EPDM	Уплотнение кольцевое 85,09х5,34	10.6	Где купить					Скачать
409	5413530	Скачать	GASKET BURNER	Уплотнение горелки	1.99	Где купить		1418		721543100	-
83	5620090	Скачать	FLOW RATE LIMITATOR - 12 L/MIN	Ограничитель потока воды (12 л/мин)	8.44	Где купить					Скачать
90	5622840	Скачать	RUBINETTO MM G 3/8 CIMBERIO	кран наполнения системы в сборе	0	Где купить					Скачать
207	5625230	Скачать	DHW OUTLET GROUP	выход ГВС	18.85	Где купить					-
216	5626790		FILLING TAP	кран холодной воды	25.82	Где купить					-
204	5626840	Скачать	DHW INLET TAP	кран холодной воды	37.09	Где купить					Скачать
209	5626850		GAS TAP GROUP	кран газовый в сборе	44.18	Где купить					Скачать
201	5626860	Скачать	HEATING CONNECTION	подсоединения контура отопления	24.16	Где купить					-
35	5629130	Скачать	EXPANSION VESSEL 7,5 L.	Бак расширительный 7,5 л	87.27	Где купить					Скачать
449	5640030	Скачать	RETAINING VALVE	Клапан обратный	10.55	Где купить					Скачать
200	5646560	Скачать	HYDRAULIC CONNECTION SET	подсоединения в сборе	114.96	Где купить					Скачать
671	5646780	Скачать	DRAINING TAP G 1/2 (COPPER)	Кран сливной G 1/2	25.7	Где купить					Скачать
91	5652030	Скачать	DRAINING TAP	Кран сливной	20.24	Где купить					Скачать
686	5663020	Скачать	BY-PASS PLUG ASSEMBLY	Клапан обратный /бай-пасс	3.67	Где купить					Скачать
375	5663030	Скачать	BY-PASS PIPE ASSEMBLY	Трубка бай-пасса	15.94	Где купить					-
102	5663040	Скачать	3 PORT VALVE ASSEMBLY	клапан 3-ходовой в сборе	114.47	Где купить					Скачать
621	5663120	Скачать	FILLING PIPE D.8	Трубка d=8 заполнения системы	10.87	Где купить					-
80	5666600		SANITARY INLET CONNECTOR ASS.	Патрубок входа ГВС	47.63	Где купить					-
104	5668570	Скачать	SANITARY OUTLET PIPE	Патрубок выхода воды ГВС из вторичного теплообменника	10.2	Где купить					-
165	5668580	Скачать	SANITARY INLET PIPE ASSEMBLY	Трубка ГВС	9.84	Где купить					-
95	5668740	Скачать	TAP/ANODE ASSEMBLY	Анод магниевый	50.96	Где купить					-
32	5671940	Скачать	HEAT EXCHANGER BASIC 4E	Теплообменник основной BASIC 4E	839.53	Где купить					-
337	5694580	Скачать	3 WAY VALVE MOTOR	мотор трехходового клапана	55.48	Где купить					Скачать
336	8380680	Скачать	CLIP-RETAINING - 10PCS	Пружина фиксирующая крепления мотора трехходового клапана (УПАКОВКА - 10 шт)	5.32	Где купить					Скачать
99	8380850	Скачать	FIXING CLIP - 10PCS	Клипсы крепежные трубки бай-пасса (УПАКОВКА - 10 шт)	4.24	Где купить					Скачать
34	8380860	Скачать	FIXING CLIP	Клипсы крепежные теплообменника	2.58	Где купить					-
999	8414540	Скачать	CABLE	Перемычка комнатного термостата	1.41	Где купить					Скачать
999	8414620	Скачать	CABLE	Проводка электрическая кабель питания	7.84	Где купить					-
166	8421590	Скачать	TERMINAL BLOCK	блок клеммной коробки	9	Где купить					Скачать
709	8423160		TERMINAL BLOCK	крепление плавкого предохранителя	2.39	Где купить					-
607	8434930	Скачать	CONTACT SENSOR	датчик температуры (NTC) бойлера	28.77	Где купить					Скачать
242	8435270	Скачать	NTC SENSOR	датчик температуры отходящих газов (NTC)	43.64	Где купить					Скачать
528	8435500	Скачать	NTC SENSOR D18-ITS2410201/0-	датчик температуры (NTC) (накладной) D18-ITS2410201/0-	23.87	Где купить					Скачать
168	9950580	Скачать	FUSE	Предохранитель плавкий (2 А- 250 В)	1.87	Где купить					Скачать
92	9950600	Скачать	SAFETY VALVE 3 BAR	Клапан предохранительный 3 бар	24.98	Где купить					Скачать
79	9950620	Скачать	HYDRAULIC SAFETY VALVE 8 BAR	Клапан предохранительный бойлера (8 бар)	30.2	Где купить					Скачать
135	9950760	Скачать	THERMOSTAT - LIMIT	Термостат предохранительный 105 С	26.04	Где купить					Скачать
210	9950830		GAS TAP	кран газовый	22.33	Где купить					Скачать

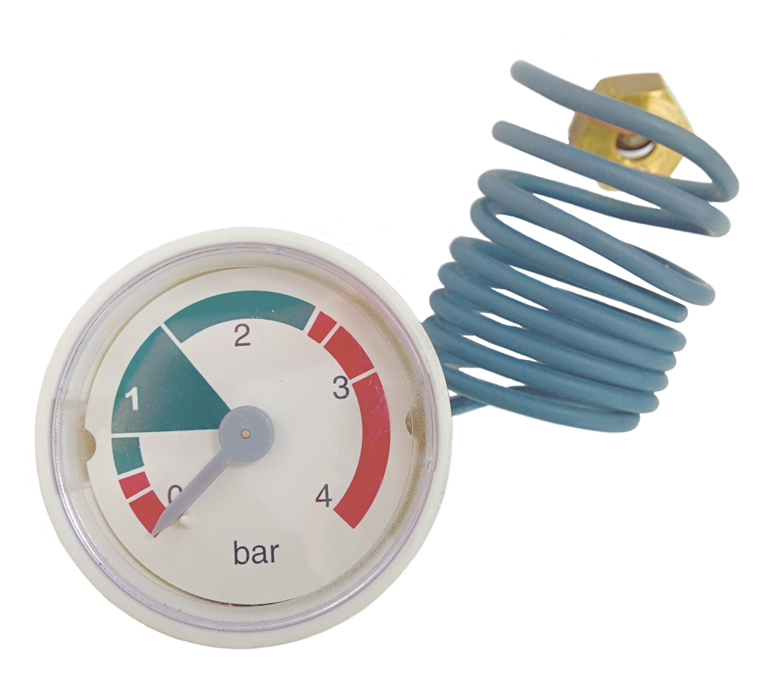

169	9951650	Скачать	MANOMETER D.40	манометр	39.05	Где купить					Скачать
781	710011400	Скачать	CLIP FIX GAS PIPE	клипсы фиксирующая газового патрубка	2.16	Где купить					-
415	710016700	Скачать	SIPHON BODY	корпус сифона	8.04	Где купить					-
417	710016800		CONDENSATE TRAP BOWL	заглушка сифона	0	Где купить					-
153	710018200	Скачать	TERMINAL BLOCK COVER	крышка	2	Где купить					-
151	710018500	Скачать	CONTROL PANEL COVER	кожух электрической коробки	6.37	Где купить					-
425	710042400	Скачать	VENTURI GASKET - 10PCS	Уплотнение м/у вентилятором и устройством Вентури (УПАКОВКА - 10 шт)	8.76	Где купить					-
678	710051400	Скачать	AIR-GAS CONVEYOR ASS.LUNA4	Камера газосмесительная	32.67	Где купить					-
22	710057000	Скачать	FAN NRG118	вентилятор NRG118	0	Где купить		C152	YES	710692300	-
785	710061400	Скачать	O RING GAS PIPE 18 X 3 NBR - 10PCS	Уплотнение кольцевое газового патрубка 18 X 3 NBR (УПАКОВКА - 10 шт)	3.08	Где купить					-
285	710083600	Скачать	COVER CLIP-IN	крышка клеммной колодки	1.25	Где купить					-
140	710089600	Скачать	GAS VALVE SGV100	клапан газовый BP SGV100	150	Где купить					-
152	710092100		PANEL PLATE/DISPLAY ASSEMBLY	Крышка декоративная панели управления	25.22	Где купить					-
340	710109100	Скачать	PRESSURE SENSOR	датчик давления	38.89	Где купить					-
790	710117900	Скачать	TERMINAL BLOCK 10 PIN PA35	колодка клеммная (10 клемм) PA35	3.2	Где купить					-
784	710123900	Скачать	REDUCTION FLUE SUPPORT	Скоба крепления дымохода	2.34	Где купить					-
174	710126300	Скачать	7 PUSH BOTTON PANEL	Клавиши 7 шт.	6.31	Где купить					-
999	710126700	Скачать	CABLE TERM.BLOCK ROOM THERMOST	кабель комнатного термостата	5.32	Где купить					-
999	710127000	Скачать	CABLE POWER SUPPLY PCB	кабель питания платы BP	6.05	Где купить					-
72	710158800	Скачать	PUMP UPRO 15-60 L4 2S	Насос циркуляционный UPRO 15-60 L4 2S GRUNDFOS	230.98	Где купить					-
411	710185200	Скачать	FLAME SENSING ELEC.GASKET	Уплотнение датчика пламени	1.68	Где купить					-
681	710185300	Скачать	IGNITION ELECTRODE GASKET	Уплотнение электрода розжига	1.82	Где купить					Скачать
18	710203900		MIXER PL 21 C1500005	Газовоздушный смеситель (устройство Вентури) BP C1500004	17.79	Где купить					-
63	710220000	Скачать	IGNITION ELECTRODE	Электрод розжига	18.8	Где купить					Скачать
29	710283700	Скачать	DEFLECTOR INSULATION SPARE	термоизоляционная панель задняя	49.37	Где купить					Скачать
48	710332800		CONDENSY COLL. NUVOLA4	поддон для сбора конденсата	13.29	Где купить					-
673	710333000		CONDENSATE TRAP TUBE	Патрубок соединительный сифона L=681	13.85	Где купить					-
445	710333100		EXCHANGER/CONDENSATE TRAP TUBE	Патрубок теплообменник/сифон	18.06	Где купить					-
70	710333200		EXCHANGER/PUMP TUBE	Трубка возврата (от насоса к теплообменнику)	59.26	Где купить					-
136	710333800		3 WAY VALVE/EXCHA.TUBE NUVOLA4	Трубка теплообменник/трехходовой клапан	42.48	Где купить					-
26	710333900		RIGHT SIDE PANEL SEALED CHAMB.	Панель правая в сборе	38.78	Где купить					-
215	710334000		LEFT SIDE PANEL SEALED CHAMBER	панель камеры сгорания боковая	41.99	Где купить					-
78	710335600	Скачать	TANK ASSY d.270 INSULATED	Бак бойлера в сборе	1184.69	Где купить					-
514	710337800	Скачать	RETURN/ADAPTOR PUMP ASSY	соединительный элемент насоса	43.11	Где купить					-
672	710338900		3 WAY VALVE/COIL TUBE	Трубка соединительная клапан 3-ходовой /бойлер	50.25	Где купить					-
96	710339000		OUTLET COIL TUBE	Трубка соединительная насос/бойлер	42.43	Где купить					-
371	710340900	Скачать	FILLING TUBE d.8	Трубка подпитки	9.74	Где купить					-
160	710344900		RIGHT HINGE NUVOLA 4	фиксатор панели управления правый	4.24	Где купить					-
159	710345000		LEFT HINGE NUVOLA 4	фиксатор панели управления левый	3.96	Где купить					-
7	710347200		OUTERCASE BRACKET	Скоба крепежная передняя	8.51	Где купить					-
257	710347300	Скачать	FIX DASHBOARD TRAVERSE	нижняя планка котла	5.5	Где купить					-
37	710352600		SEALED CHAMBER FRONT PANEL	изоляционная панель (NUVOLA 4 PLATINUM)	78.85	Где купить					-
147	710353100		INFERIOR PANEL NUVOLA 4	Панель нижняя панель	41.99	Где купить					-
4	710356300		FRONTAL PANEL NUVOLA DUOTEC	Панель передняя в сборе	99.11	Где купить					-
999	710382300	Скачать	CABLE REMOTE CONTROL	кабель ПДУ	3.48	Где купить					-
259	710419300	Скачать	BRAND BAXI	марка BAXI	3.45	Где купить					-
65	710424200	Скачать	FLAME SENSOR	Электрод контроля пламени BP	18.15	Где купить					-
73	710493600	Скачать	AIR VENT PUMP LUNA4	воздухоотводчик автоматический	36.52	Где купить					-
134	710502100	Скачать	INJECTOR D. 3,3 mm	инжектор газовый BP d.4,10	5.61	Где купить					-
382	710549500	Скачать	LEAD - SENSING ELECTRODE	кабель электрода контроля пламени	10.85	Где купить					-
999	710594300		CABLE POWER 3WV/PUMP/IGNI/FAN	Проводка электрическая высоковольтная от X11и Х13 к насосу, вентилятору и трехходовому клапану	75.9	Где купить					-
999	710594400	Скачать	CABLE GAS V./IGNIT./FUN/TH	Проводка электрическая от X23, Х37 и Х37 к насосу, газовому клапану и термостату перегрева	6	Где купить					-
999	710594500	Скачать	CABLE EXTERNAL SENSOR	кабель внешнего датчика	5.82	Где купить					-
139	710597000		GAS TUBE FLEX NUVOLA 4	Патрубок гибкий газовый NUVOLA 4 BP	34.84	Где купить					-
137	710597400		GAS PIPE ASSY	Трубка газовой горелки	28.64	Где купить					-
59	710598000	Скачать	ELECTRODE CABLE	кабель электрода зажигания	16.91	Где купить					-
27	710612000	Скачать	COMBUSTION CHAMBER ASSY	элемент камеры сгорания (панель задняя )	27.41	Где купить					-
41	710647800		BURNER PRX0138	горелка в сборе WORGAS PRX0138	0	Где купить		1418		711570700	-
22	710692300	Скачать	FAN NRG118	вентилятор NRG118	0	Где купить	1202	1717		768062100	-
154	710731400	Скачать	PCB BP HAGC03 C/ISTRUZ.	Электронная плата	0	Где купить		1519		722233100	-
805	710731500	Скачать	EASY SERVICE KEY	Ключ-конфигуратор	63.26	Где купить					-
999	710766300	Скачать	LOW TENSION CABLE	кабель низковольтный	33.9	Где купить					-
33	710963000	Скачать	O-RING 21,5X3 EP70 TFL - 10PCS	Уплотнение кольцевое 21,5X3 (УПАКОВКА - 10 шт)	3	Где купить	1312		YES		-
41	711570700	Скачать	BURNER/FLANGE 4E ASS	горелка в сборе	100	Где купить	1419		YES		-
408	711571000	Скачать	COMB.CHAMBER UPPER COVER	передняя крышка камеры сгорания	68.27	Где купить	1419		YES		-
409	721543100	Скачать	BURNER GASKET ASS.	Уплотнение горелки	5.68	Где купить	1419		YES		-
154	722233100	Скачать	PCB BP HAGC03 BX01	Электронная плата	0	Где купить	1520	1727	YES	767905600	-
154	767905600	Скачать	GR.SC.BP HAGC03-BX01+IST.BAXI	Электронная плата	0	Где купить	1728		YES		-
22	768062100	Скачать	FAN NRG118	вентилятор NRG118	272.85	Где купить	1718		YES		-
