HSB457333581

NUVOLA-3 COMFORT HT 330

B82690276 - 144383072

HSB45724358

Модель в Россию не поставляется

Спецификация запчастей в XLS
Чертеж (деталировка)
Инструкция
Сертификат/Декларация
Буклет

Открыть чертеж

-

Позиция на чертежеАртикулФотоАнглийское наименованиеРусское наименованиеРекомендованная розничная цена, у.е.Наличие на складахНачиная с серийного номераДо серийного номераВзаимозаменяемостьКод новой деталиДополн. инфоКорзина
114400200 Скачать O-RING 25,07X2,62Уплотнение кольцевое резиновое 25,07X2,622.12Где купить-

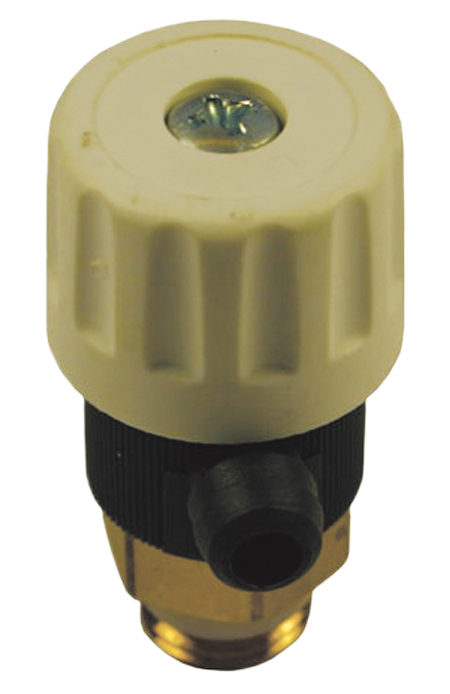

73607290 Скачать AUTOMATIC AIR VENTвоздухоотводчик автоматический17.68Где купитьСкачать
3655106530 Скачать LOWER SUPPORTнижняя поперечная планка12.91Где купить-
65106550VALVE SUPPORT RAILСкоба крепежная нижняя11.06Где купить-
75107950OUTERCASE BRACKETСкоба крепежная передняя8.82Где купить-
125108690 СкачатьPLATE BLANKINGзаглушка отверстия всасывания воздуха3.31Где купитьСкачать
3735109080 Скачать FILTER-CENTRAL HEATINGФильтр8.04Где купитьСкачать
345113650 Скачать PRIMARY EXCHANGER FIXING CLIPКлипсы крепежные теплообменника2.83Где купитьСкачать
265114000LEFT SIDE PANEL SEALED CHAMBERкамера сгорания37.36Где купить-
55114030UPPER BAR NUVOLA HT330рейка крепежная верхняя32.49Где купить-
275116330COMBUSTION CHAMBER ACCUMUL HTэлемент камеры сгорания57.71Где купить-
15116480SUPPORT FRAMEрейка крепежная задняя29.81Где купитьСкачать
1475116500 СкачатьLOWER PANEL OUTERCASEсоединительная панель42.08Где купитьСкачать
45116960 Скачать FRONTAL PANEL NUVOLA3Панель передняя в сборе62.65Где купитьСкачать
3795206120 Скачать CONNECTING ELEMENTпереходник FM 3/4-1/25.3Где купить-
1095207810 Скачать GASKET 10 X 14 X 1.5Уплотнение 10х14х1,50.8Где купитьСкачать

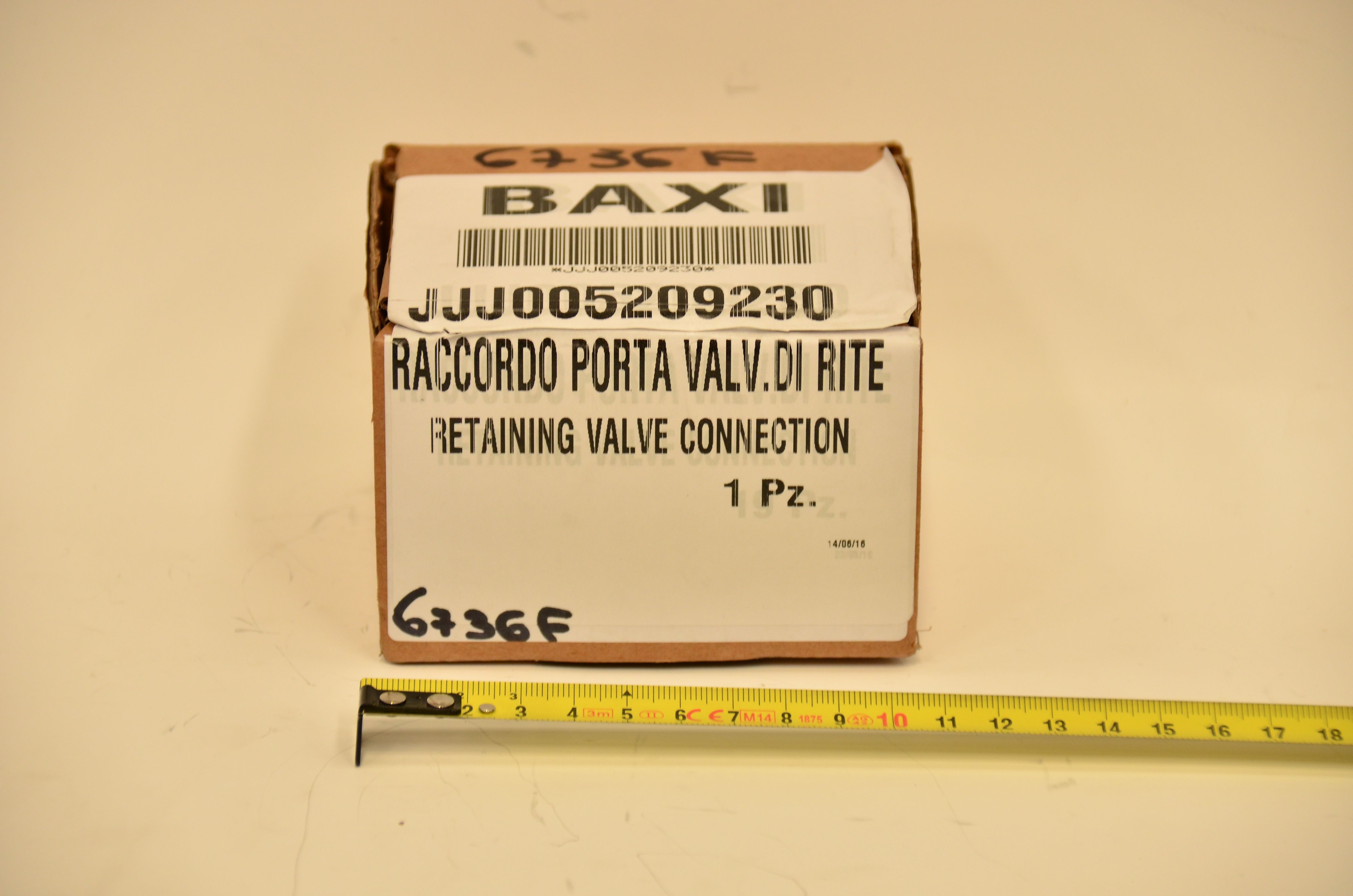

4485209230 Скачать RETAINING VALVE CONNECTIONСоединительный элемент обратного клапана27.71Где купить-
3815209830 Скачать CONTROL BOX'S PINстержень d=8 панели управления0.75Где купить-
4235210410 СкачатьGAS VALVE CONNECTORПатрубок подсоединительный п(газ. клапан HONEYWELL)5.78Где купитьСкачать
4085211790EXCHANGER FLANGEкрышка камеры сгорания верхняя31.36Где купить-
6825211800 СкачатьFLAME INSPECTIONСтекло смотровое2.84Где купить-
3745212030 Скачать PLUG FILTER M30заглушка G3/49.04Где купить-
985212040 СкачатьPIPE (HEATING SYSTEM-BY PASS)Клапан бай-пасса30Где купить-
4435212090 СкачатьSUPPORT OVERHEAT FLUE STATФуторка датчика температуры продуктов сгорания13.2Где купить-
1345212150INJECTORфорсунка D=125.26Где купить-

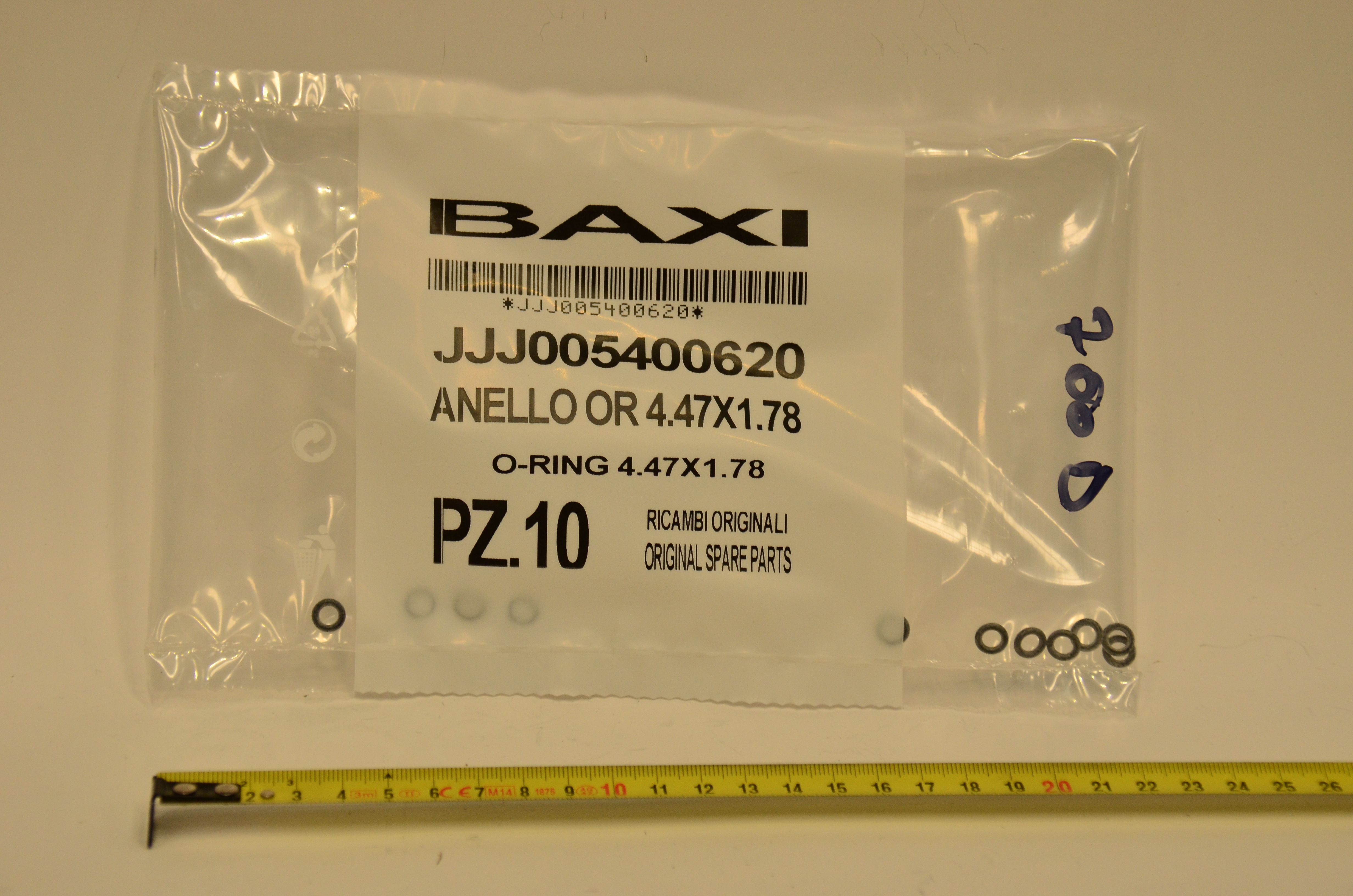

3805400620 Скачать O-RING 4,47 x 1,78 - 10PCSУплотнение кольцевое 4,47X1,78 (УПАКОВКА - 10 шт)5.83Где купитьСкачать
1385402010 Скачать O-RING 22.22x2.62 - 10PCSУплотнение кольцевое 22,22х2,62 (УПАКОВКА - 10 шт)2.32Где купитьСкачать
215402050 Скачать GASKET 6,1X11,5X1,5 WRC - 10PCSУплотнение плоское кольцевое 6.1X11.5X1.5 (УПАКОВКА - 10 шт)3.24Где купитьСкачать
1325402830 Скачать WASHER - SENSOR SEALING - 10PCSУплотнение датчика температуры (NTC) 9.7X15X3 (УПАКОВКА - 10 шт)3.8Где купитьСкачать
335403130 СкачатьANELLO OR 22X3 EPDMУплотнение кольцевое0Где купить1311710963000Скачать
5115404600 Скачать O.R. 17,86x2,62 - 10PCSУплотнение кольцевое 17,86х2,62 (УПАКОВКА - 10 шт)2.6Где купитьСкачать
1925404650 Скачать SEALING WASHER G 3/4 - 10PCSУплотнение G. 3/4 17x24x2 (УПАКОВКА - 10 шт)4.52Где купитьСкачать
1905404970 Скачать WASHER - SEALING G3/8 - 10PCSУплотнение G3/8 8Х15Х2 (УПАКОВКА - 10 шт)3.8Где купитьСкачать

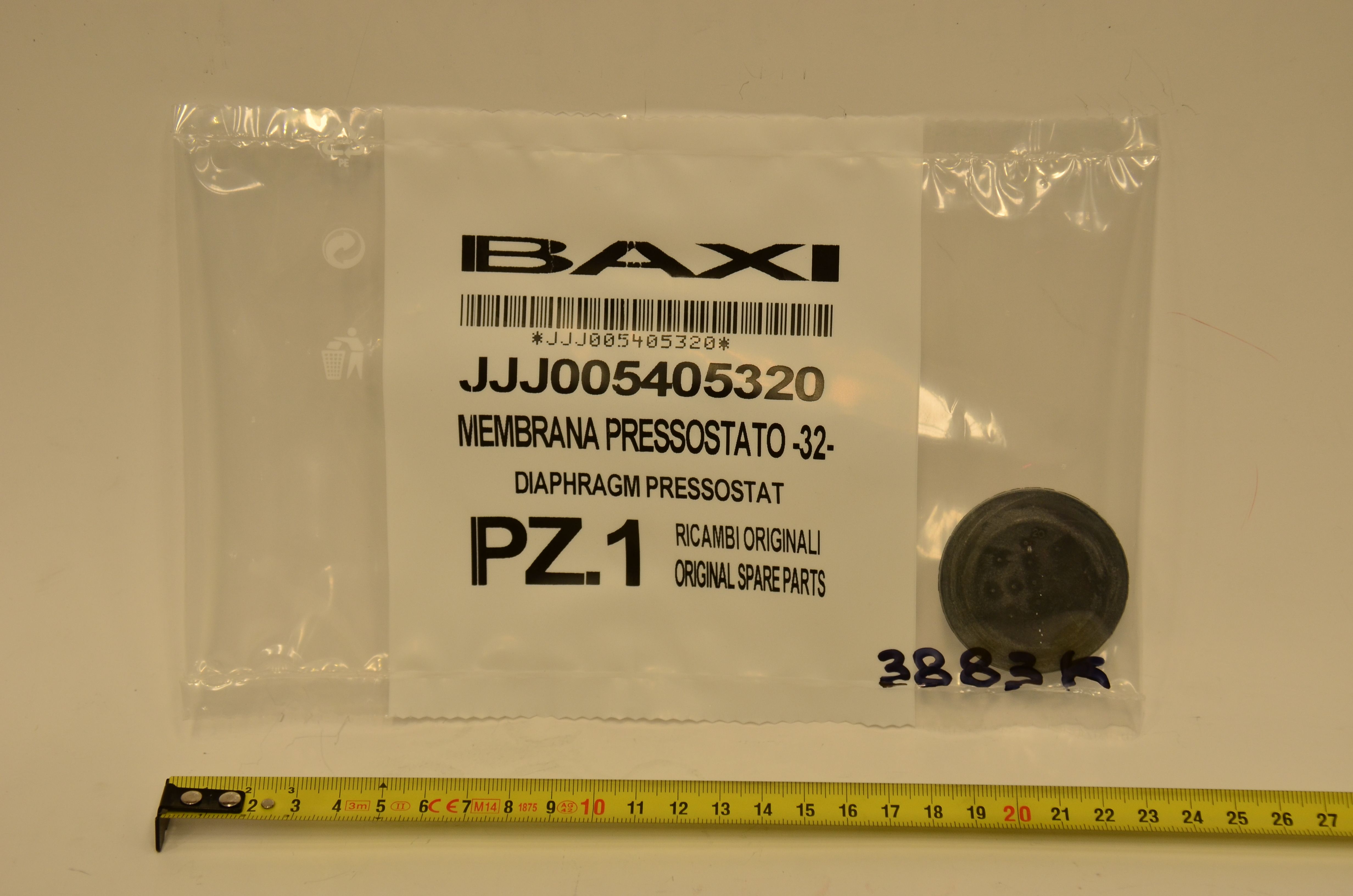

1125405320 Скачать DIAPHRAGM PRESSOSTATмембрана6.63Где купитьСкачать
1675405340 Скачать FUSE HOLDERдержатель плавкого предохранителя1.32Где купитьСкачать
1225405370 Скачать O-RING - 10PCSУплотнение кольцевое 23,47х2,62 (УПАКОВКА - 10 шт)11.64Где купитьСкачать
135407400 Скачать SUCTION CAP GASKET - 10PCSУплотнение кольцевое (УПАКОВКА - 10 шт)10.45Где купитьСкачать
4355407550 Скачать WASHER DIA100 OUTER ADAPT SEALУплотнение D=1004.02Где купить-
1535407660 Скачать PANEL - ACCESSкожух клеммной коробки4.19Где купить-
2125408330 Скачать BICONIC GASKETуплотнение биконическое2.24Где купитьСкачать
6015408560 Скачать O-RING 8,73x1,78 - 10PCSУплотнение кольцевое 8,73x1,78 (УПАКОВКА - 10 шт)2.04Где купитьСкачать
1915408970 Скачать WASHER - SEALING G1/2 - 10PCSУплотнение G. 1/2 12x18x2 (УПАКОВКА - 10 шт)3.96Где купитьСкачать

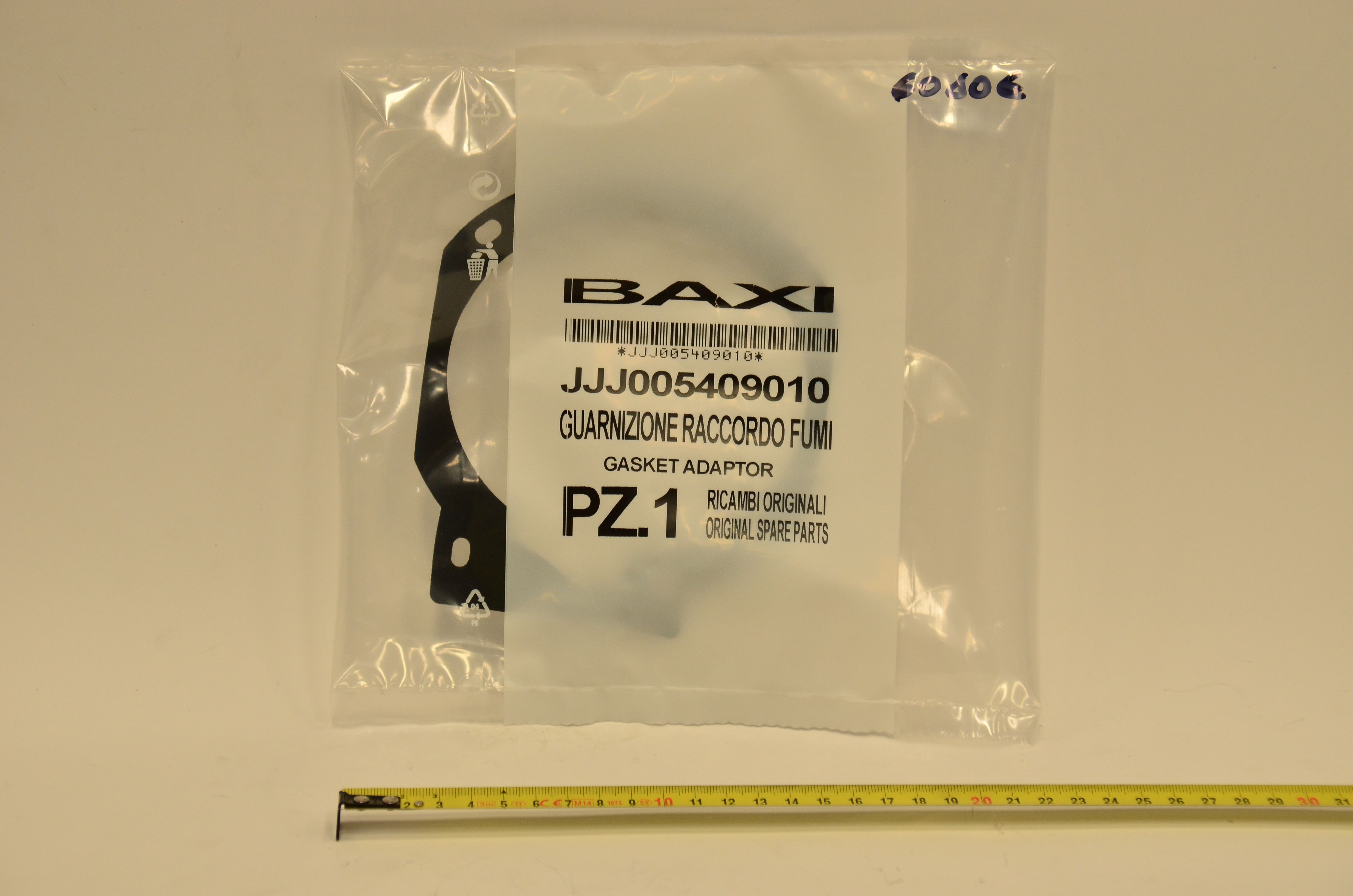

115409010 Скачать GASKET ADAPTORУплотнение фланца1.66Где купить-
4195409080 СкачатьGASKET FLANGE/EXCHANGERУплотнение фланца камеры сгорания37.04Где купить-
4095409090 Скачать BURNER GASKETУплотнение горелки2.89Где купить-
305409100 Скачать CERAMIC PANELТермоизоляционная панель передняя15.88Где купить-
4115409110 Скачать FLAME SENSING ELEC.GASKETУплотнение датчика пламени0Где купитьB938710185200Скачать
6815409120 СкачатьIGNITION ELECTRODE PROTECTION CAPУплотнение0Где купитьB938710185300Скачать
755409240 Скачать GROMMET - PIPE ASSY D.10Уплотнение2.83Где купитьСкачать
6805409250 Скачать GROMMET-PIPE ASSY. D.15Уплотнение D=152.02Где купитьСкачать
495409280 Скачать TAP ADAPTORколпачок фланца дымохода1.55Где купить-
4285409290 Скачать GASKETУплотнение1.58Где купитьСкачать

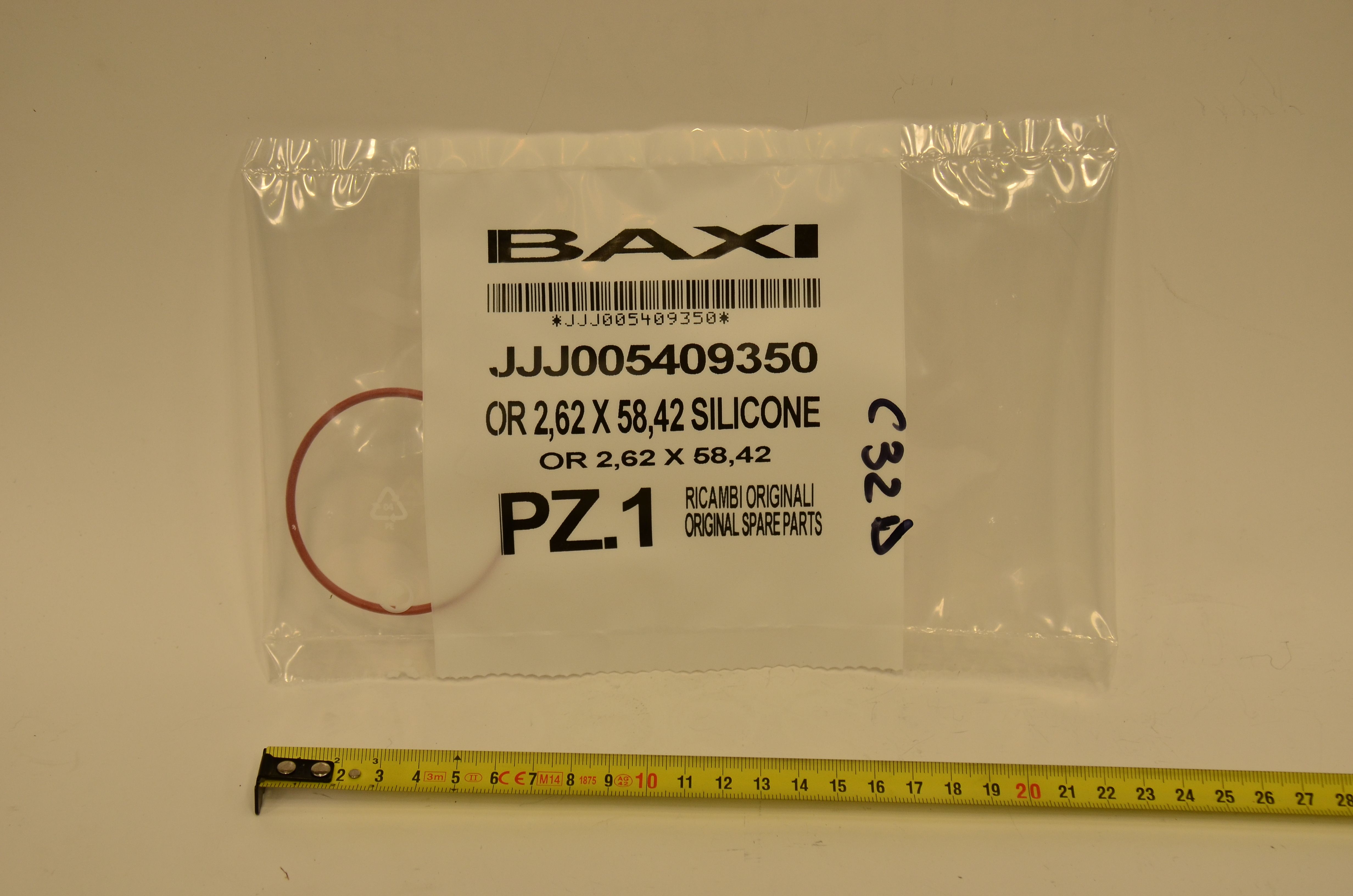

4585409350 Скачать OR 2,62X58,42 - 10PCSУплотнение кольцевое (УПАКОВКА - 10 шт)9.2Где купить-
6745409410GASKET EXCHANGER 5/6 EУплотнение теплообменника1.77Где купить-
105409990FLUE CONNECTION 60/100Фланец дымоотводного устройства11.17Где купить-
6735410030PIPE EPDM 15X23 L=280Трубка 15X23 L=28010.98Где купить-
4455410040 СкачатьSYPHON PIPEТрубка сифона9.8Где купить-
85410080SILICONE PIPE D.8 L=800Трубка пневмореле8.09Где купить-

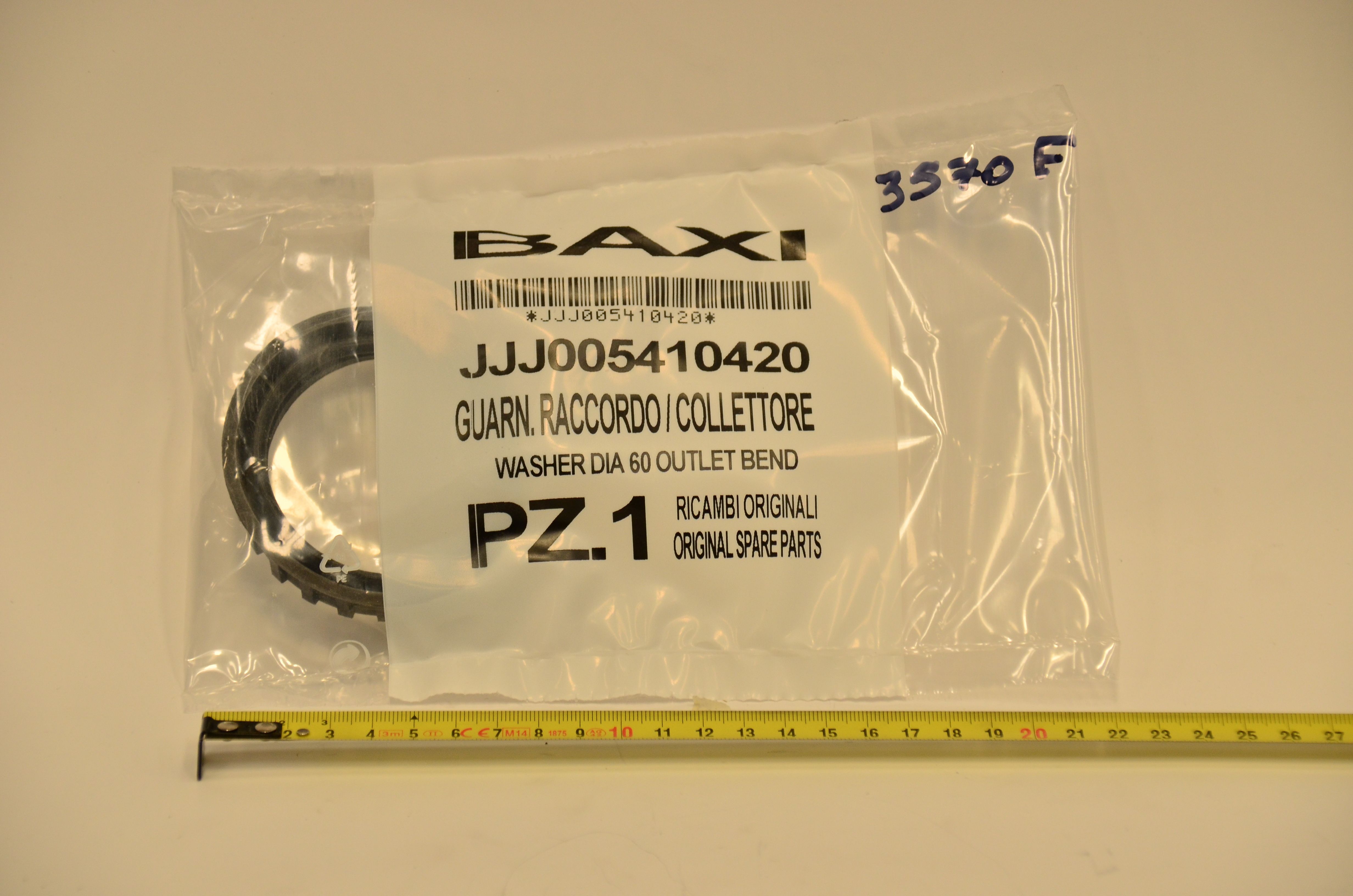

4325410420 Скачать WASHER DIA 60 OUTLET BENDШайба2.61Где купить-
295410450EXCHANGER REAR INSULATIONтермоизоляционная панель задняя0Где купить1339711473200-
4385410480 Скачать GASKETУплотнение дымового колпака9.04Где купить-
4255411420 Скачать FAN GASKETУплотнение м/у вентилятором и устройством Вентури3.85Где купитьСкачать
4595411610 СкачатьDISCHARGE PIPEТрубка резиновая11.7Где купить-
1505412180TERMINAL BLOCK COVERкрышка терминала4.33Где купить-
1635412510 Скачать COVER PLATEКрышка декоративная (заглушка)6.18Где купить-
1975412820 Скачать ORING 85,09X5,34 EPDMУплотнение кольцевое 85,09х5,3410.6Где купитьСкачать
1525413280 Скачать CONTROL PANEL DUOКрышка декоративная панели управления17.93Где купитьСкачать
1625413290 СкачатьPANEL PLATE DUOкрышка панели управления8.82Где купить-
1515413400BOX COVER LUNA3 WITH HOLEкожух электрической коробки17.7Где купить-
835620090 Скачать FLOW RATE LIMITATOR - 12 L/MINОграничитель потока воды (12 л/мин)10.55Где купитьСкачать
6055621280 СкачатьFLEX PIPE'S SANIT.EXPAN.VESSELТрубка соединительная (расширительный бак ГВС-трубка )11.65Где купитьСкачать
905622840 СкачатьRUBINETTO MM G 3/8 CIMBERIOкран наполнения системы в сборе0Где купитьСкачать
2075625230 СкачатьDHW OUTLET GROUPвыход ГВС18.85Где купить-
2165626790FILLING TAPкран холодной воды25.82Где купить-
2045626840 Скачать DHW INLET TAPкран холодной воды37.09Где купитьСкачать
2095626850GAS TAP GROUPкран газовый в сборе44.18Где купитьСкачать
2015626860 СкачатьHEATING CONNECTIONподсоединения контура отопления24.16Где купить-
355629130 Скачать EXPANSION VESSEL 7,5 L.Бак расширительный 7,5 л87.27Где купитьСкачать
3565634820 Скачать PIN GUIDE CONNECTOR ASSEMBLYУплотнение штока в сборе9.6Где купитьСкачать

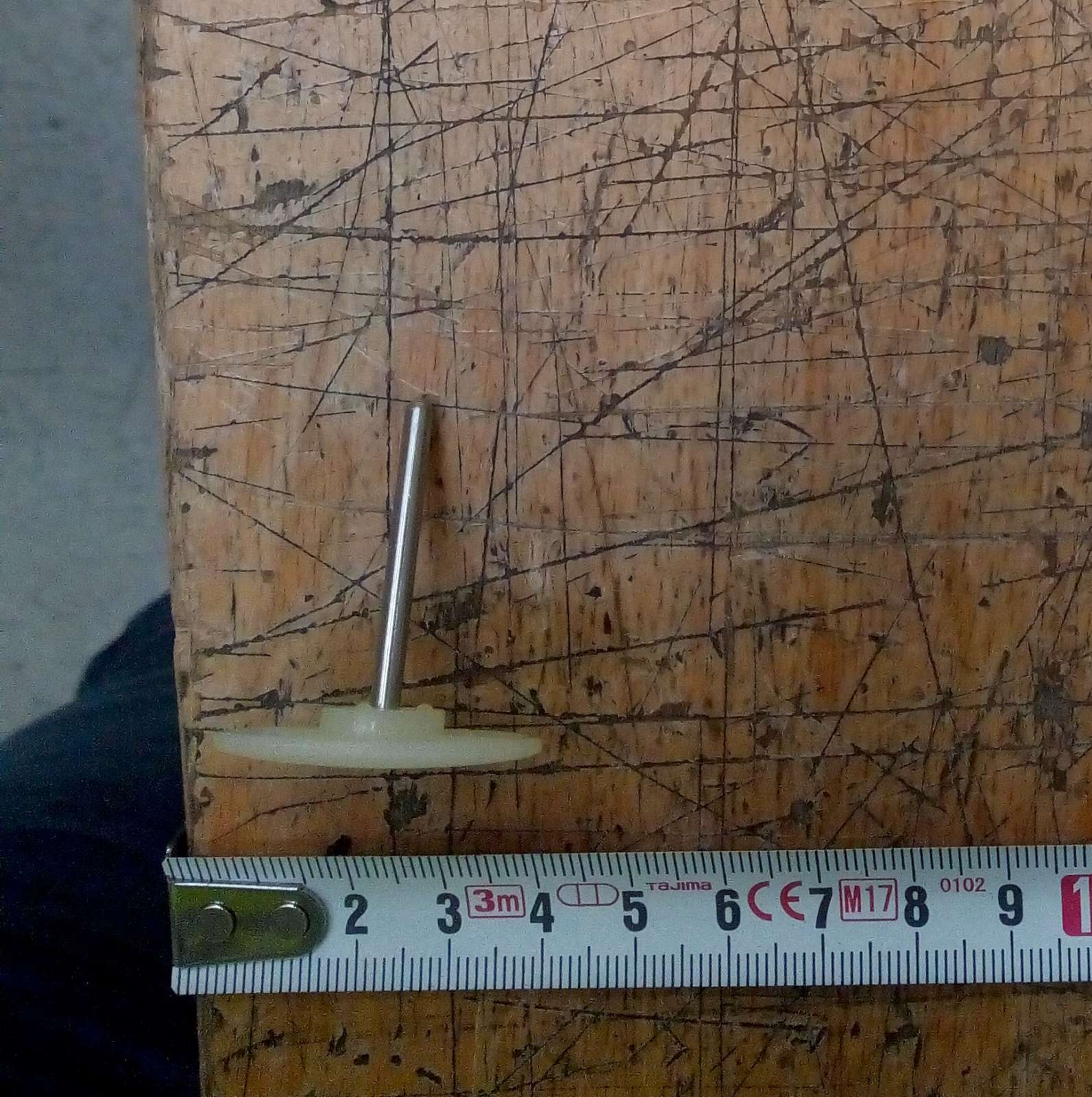

3585634830 СкачатьPADDLE ASSEMBLYТарелочка нажимная со штоком10.9Где купитьСкачать
1395637870VALVE FEED PIPEПатрубок на входе газового клапана23.5Где купить-
4495640030 Скачать RETAINING VALVEКлапан обратный10.55Где купитьСкачать
3425641800 Скачать MICRO SWITCH WITH CABLEмикропереключатель с кабелем24.19Где купитьСкачать
3105641850 Скачать DIFFERENTIAL PRESSURE SWITCHПрессостат - датчик работы насоса97.39Где купитьСкачать
2005646560 СкачатьHYDRAULIC CONNECTION SETподсоединения в сборе114.96Где купитьСкачать
6715646780 СкачатьDRAINING TAP G 1/2 (COPPER)Кран сливной G 1/224.51Где купитьСкачать
3375647340 Скачать MOTORE ELBIмотор трехходового клапана0Где купитьB9525694580-
915652030 Скачать DRAINING TAPКран сливной20.24Где купитьСкачать
6045652700 Скачать SANITARY EXPANSION VESSELБак расширительный ГВС 2 л0Где купить-
6475652730 СкачатьAUTO AIR VENTвоздухоотводчик автоматический13.36Где купитьСкачать
5145663010 СкачатьPUMP FILTER CONNEC. ASS.соединительный элемент насоса49.68Где купить-

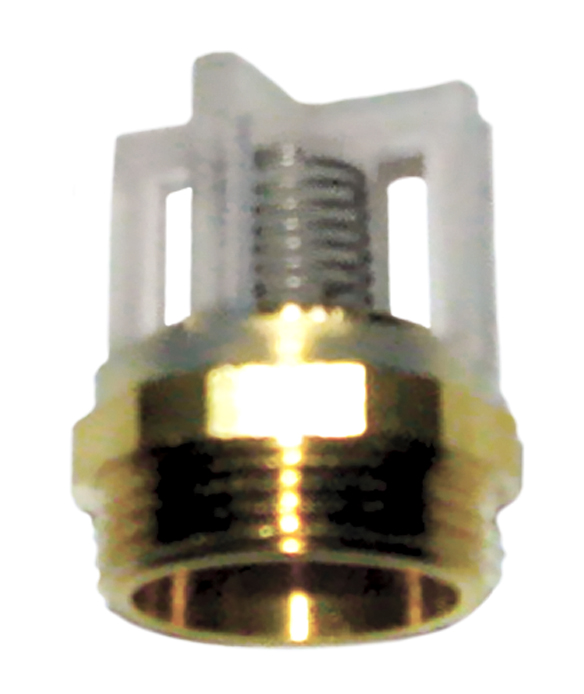

6865663020 Скачать BY-PASS PLUG ASSEMBLYКлапан обратный /бай-пасс3.67Где купитьСкачать
3755663030 Скачать BY-PASS PIPE ASSEMBLYТрубка бай-пасса15.94Где купить-
1025663040 Скачать 3 PORT VALVE ASSEMBLYклапан 3-ходовой в сборе114.47Где купитьСкачать
6215663120 Скачать FILLING PIPE D.8Трубка d=8 заполнения системы10.87Где купить-
325663300 Скачать6 EL. EXCHANGERТеплообменник основной1100.79Где купитьСкачать
6315663310AIR VENT PIPE ASSEMBLYТрубка вентилятора5.85Где купить-
185663330 Скачать MIXER AL 24 AGU3.654A009Газовоздушный смеситель (устройство Вентури)92.16Где купитьСкачать
4156634306 EL. BURNERгорелка в сборе88.74Где купить-
6785665130AIR/GAS COVER ASSEMBLYкрышка32.13Где купить-
1365666520EXCHANGER/3 PORT VALVE PIPE --Трубка теплообменник/трехходовой клапан24.06Где купить-
705666530PIPE ASSEMBLYТрубка соединительная в сборе33.96Где купить-
465666540GAS BURNER PIPE ASSEMBLYФланец с прокладкой рампы подачи газа в сборе25.39Где купить-
3715666580FILLING PIPE ASSEMBLY D.8Трубка заполнения D=88.7Где купить-
805666600SANITARY INLET CONNECTOR ASS.Патрубок входа ГВС47.63Где купить-
7485667970EXPANSION VESSEL PIPEТрубка расширительного бака22.3Где купить-
785668540INS. BOILER ASSEMBLY D.270Бак бойлера в сборе953.54Где купить-
965668550COIL PIPE ASS./HR PUMPТрубка соединительная насос/бойлер30.17Где купить-
6725668560 СкачатьPIPEТрубка соединительная клапан 3-ходовой /бойлер25.88Где купить-
1045668570 Скачать SANITARY OUTLET PIPEПатрубок выхода воды ГВС из вторичного теплообменника10.2Где купить-
1655668580 Скачать SANITARY INLET PIPE ASSEMBLYТрубка ГВС9.84Где купить-
955668740 Скачать TAP/ANODE ASSEMBLYАнод магниевый49.24Где купить-
1405671930 Скачать GAS VALVEклапан газовый (SIT 848 SIGMA)132.83Где купитьСкачать
4155677920 СкачатьCONDENSE DRAIN TRAP ASSYСифон8.76Где купитьСкачать
2595681120 СкачатьBRAND BAXI LUNA3марка BAXI3.49Где купитьСкачать
4345682330AIR COLLECTORколлектор воздушный0Где купить13145697900Скачать
35684620RIGHT PANEL ASSEMBLY FFПанель правая в сборе79.5Где купитьСкачать
25684630 Скачать LEFT PANEL ASSEMBLY SX ATMПанель в сборе левая56.32Где купитьСкачать
725687510 СкачатьPUMP UP 15-60 AO C/CON 3SPEEDНасос циркуляционный (UP 15-60)242.74Где купитьСкачать
3475688360 Скачать REMOTE CONTROL AVS77Контроллер AVS77 Siemens218.22Где купитьСкачать
375689680FRONTAL PANEL ASS NUVOLA HTизоляционная панель (Nuvola HT)54.18Где купить-
2325690110 Скачать PCB INTERFACE AGU2.002плата для подключения AGU 2.00265.69Где купить-
225691840 Скачать FAN RG128/UB 230V-55667.11925-вентилятор301.3Где купитьСкачать
3375694580 Скачать 3 WAY VALVE MOTORмотор трехходового клапана55.48Где купитьB953YESСкачать
1545697190 СкачатьPCB LMU34 AVS77 ACCUMUL.Электронная плата (LMU 34)338.97Где купитьСкачать
4345697900 Скачать FLUE COLLECTOR NUVOLA HTКоллектор воздушный50.63Где купить1315YES-
3578380600 Скачать SPRINGПружина3.63Где купить-
3168380610 Скачать CLIP-MICROSWITCH RETAINING - 10PCSклипсы микропереключателя фиксирующая (УПАКОВКА - 10 шт)5.24Где купитьСкачать
3368380680 Скачать CLIP-RETAINING - 10PCSПружина фиксирующая крепления мотора трехходового клапана (УПАКОВКА - 10 шт)5.4Где купитьСкачать
6758380780 СкачатьFIXING SPRING FOR EXCHANGERФиксатор теплообменника2.52Где купить-
9998418860 СкачатьPLUG - PCBКлеммная колодка с перемычкой.1.99Где купить-
1668421590 Скачать TERMINAL BLOCKблок клеммной коробки9Где купитьСкачать
638422830 Скачать ELECTRODE - IGNITIONЭлектрод розжига0Где купитьB952710220000-
658422840 Скачать ELECTRODE - IONIZATIONЭлектрод контроля пламени0Где купитьB952710220700-
7098423160TERMINAL BLOCKкрепление плавкого предохранителя2.39Где купить-
2428434830 Скачать FLUE SAFETY THERMOSTAT 75½CТермостат предохранительный отходящих газов 75°C (датчик тяги)38.58Где купитьСкачать
6078434930 Скачать CONTACT SENSORдатчик температуры (NTC) бойлера28.77Где купитьСкачать
5258435260 Скачать IGNITORУстройство розжига25.3Где купитьСкачать
1318435400 Скачать NTC SENSORДатчик температуры NTC (погружной)24.03Где купитьСкачать
5638435480RESET BUTTONкнопка перезапуска7.12Где купить-
3148510580LEAD - SENSING ELECTRODEкабель датчика пламени2.78Где купить-
3828511130 Скачать FLAME SENSING CABLEПроводка электрическая датчик пламени11.4Где купитьСкачать
598511140 Скачать LEAD - IGNITIONкабель электрода зажигания9.86Где купить-
6798511150 Скачать EARTH/IGNITOR CABLEкабель электрод зажигания/земля L=2704.8Где купить-
9998512050 Скачать CABLE POWER FAN/IGNITORПроводка электрическая силовая (вентилятор/блок розжига)34.93Где купить-
9998512060CABLE FAN/TH/CH NTC SENSORПроводка электрическая (вентилятор/датчик температуры/термостат перегрева)37.96Где купить-
9998512070EARTH CABLEПроводка электрическая (заземление)2.3Где купить-
9998512090CABLE SENS/PRESS PUMP/EXT.SENSПроводка электрическая (датчик работы насоса/датчик уличной температуры)24.54Где купить-
9998512770 Скачать REMOTE CONTR/TERM.BLOCK CABLEПроводка электрическая кабель пульт. упр./ клемм. колодка6.31Где купитьСкачать
9998512780 Скачать REMOTE CONTR/TERM.BLOCK CABL2PПроводка электрическая кабель ./ клемм. колодка 2-х контакт.4.41Где купитьСкачать
9998513250CABLE REMOTE CONTROLПроводка электрическая выносной панели4.52Где купить-
9998513260CABLE CONN. ZONE VALVEПроводка электрическая к 3-х ходовому клапану5.45Где купить-
9998513340 СкачатьCABLE POWER 3WV/PUMP/GAS VALVEПроводка электрическая силовая (3-х ходовой клапан/насос/клапан газовый)50.12Где купить-
9998513350CABLE EARTH PCB AVS77Проводка электрическая (заземление эл. платы)2.3Где купить-
1689950580 Скачать FUSEПредохранитель плавкий (2 А- 250 В)1.87Где купитьСкачать

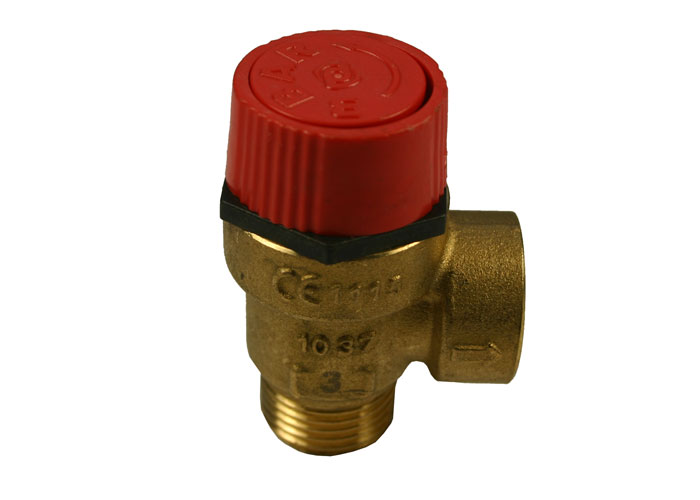

929950600 Скачать SAFETY VALVE 3 BARКлапан предохранительный 3 бар24.98Где купитьСкачать
799950620 Скачать HYDRAULIC SAFETY VALVE 8 BARКлапан предохранительный бойлера (8 бар)30.2Где купитьСкачать
1359950760 Скачать THERMOSTAT - LIMITТермостат предохранительный 105 С26.04Где купитьСкачать
2109950830GAS TAPкран газовый22.33Где купитьСкачать
1699951830 Скачать PRESSURE GAUGEманометр57.87Где купитьСкачать
411710185200 Скачать FLAME SENSING ELEC.GASKETУплотнение датчика пламени1.1Где купитьB939YES-
681710185300 Скачать IGNITION ELECTRODE GASKETУплотнение электрода розжига2.02Где купитьB939YESСкачать
63710220000 Скачать IGNITION ELECTRODEЭлектрод розжига20.88Где купитьC001YESСкачать
65710220700 Скачать IONISATION ELECTRODEЭлектрод контроля пламени15.7Где купитьC001YESСкачать
33710963000 Скачать O-RING 21,5X3 EP70 TFL - 10PCSУплотнение кольцевое 21,5X3 (УПАКОВКА - 10 шт)3Где купить1312YES-

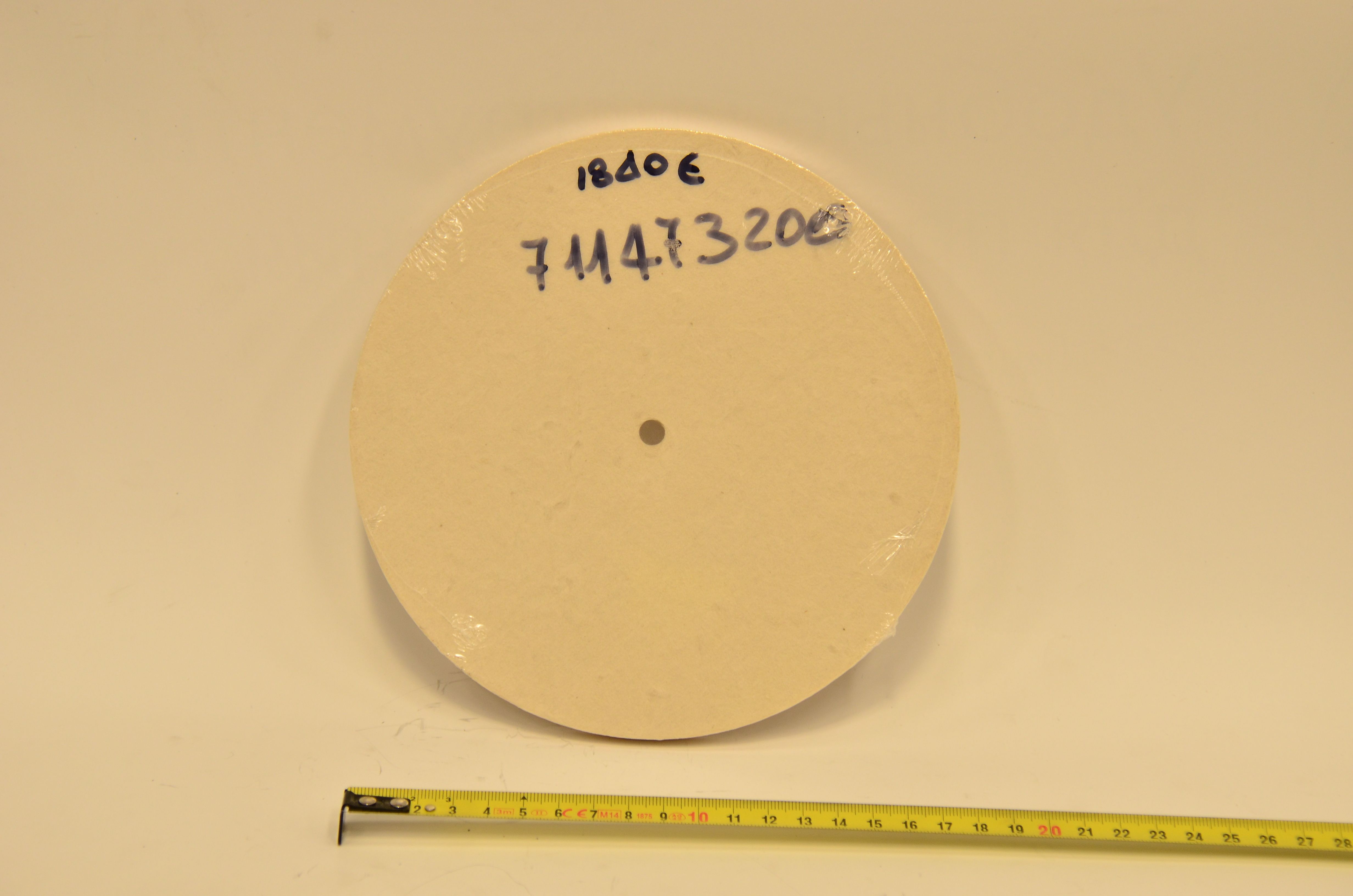

29711473200 СкачатьREAR INSULATIONпанель термоизоляционная задняя13.92Где купить1340YES-
Аксессуары для притока воздуха и отвода продуктов сгорания по коаксиальным трубам (для котлов с закрытой камерой сгорания)
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
Аксессуары для притока воздуха и отвода продуктов сгорания по раздельным трубам (для котлов с закрытой камерой сгорания)
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
Гидравлические аксессуары
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
Аксессуары для регулирования температуры и дистанционного управления оборудованием
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
Прочие аксессуары
КодФотоРусское наименованиеОписание, принцип действия и т.д. (рус.)Рекомендованная розничная цена, у.е.Английское наименованиеКорзина
