HLB436283007

PRIME HT 280 (HLB43628300)

142035353 - 142035353

HLB43628300

Модель снята с производства

Спецификация запчастей в XLS
Чертеж (деталировка)
Инструкция
Сертификат/Декларация
Буклет

Открыть чертеж

-

Позиция на чертежеАртикулФотоАнглийское наименованиеРусское наименованиеРекомендованная розничная цена, у.е.Наличие на складахКоды возможной заменыНачиная с серийного номераДо серийного номераВзаимозаменяемостьКод новой деталиДополн. инфоКорзина
496400020 Скачать O-RING - 10PCSуплотнение кольцевое резиновое (УПАКОВКА - 10 шт)9.39Наличие400020P1Скачать
73607290 Скачать AUTOMATIC AIR VENTвоздухоотводчик автоматический20.05НаличиеСкачать
90611930 Скачать FILLING GROUPкран наполнения системы в сборе17.75НаличиеСкачать
493612130FILLING KNOB ASSEMBLYРучка наполнения системы в сборе L=502.43НаличиеСкачать
5185107180 Скачать PIN-HINGED FACIA PANEL 28/28Iстержень панели управления1.75Наличие-
125108690 СкачатьPLATE BLANKINGзаглушка отверстия всасывания воздуха3.03НаличиеСкачать

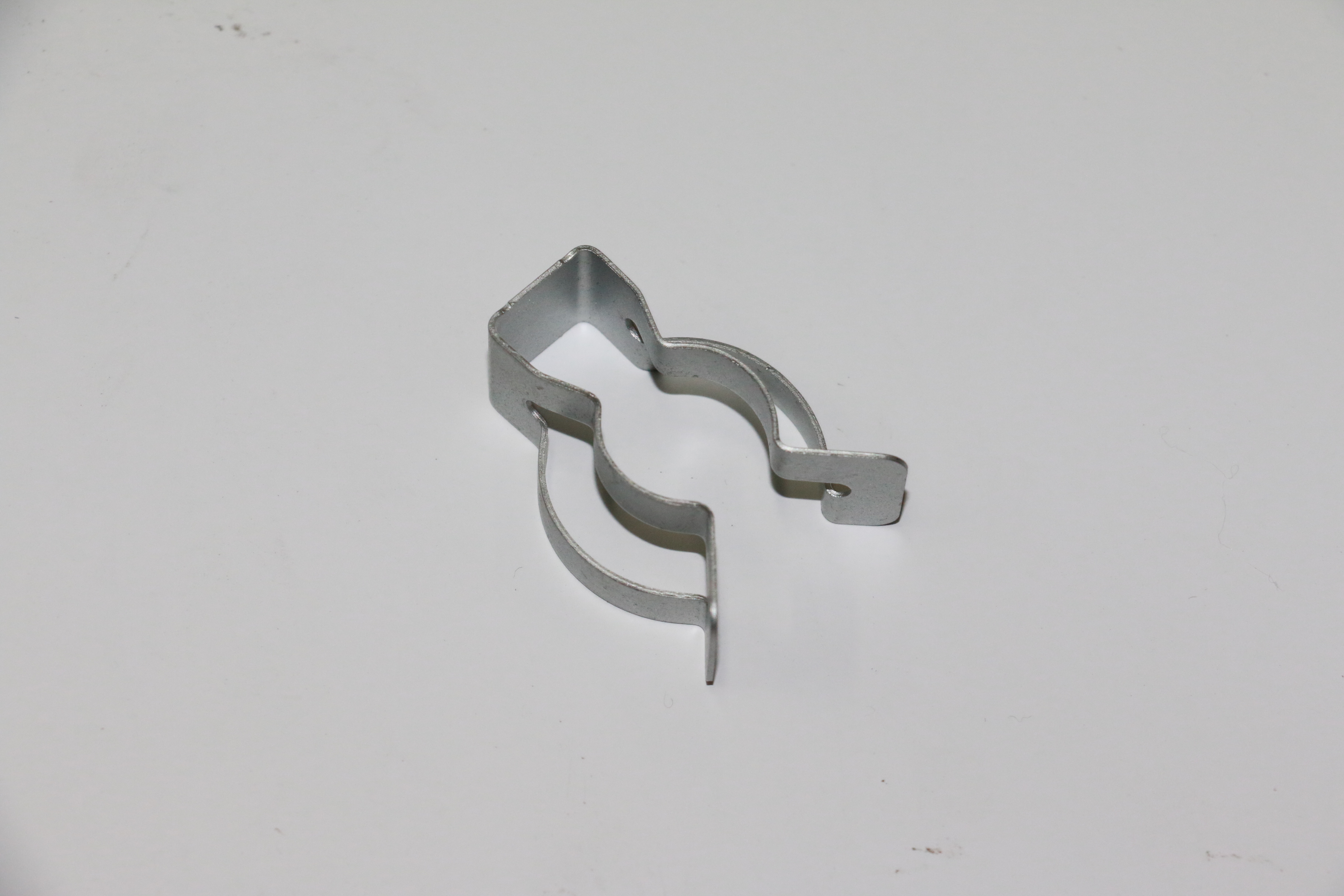

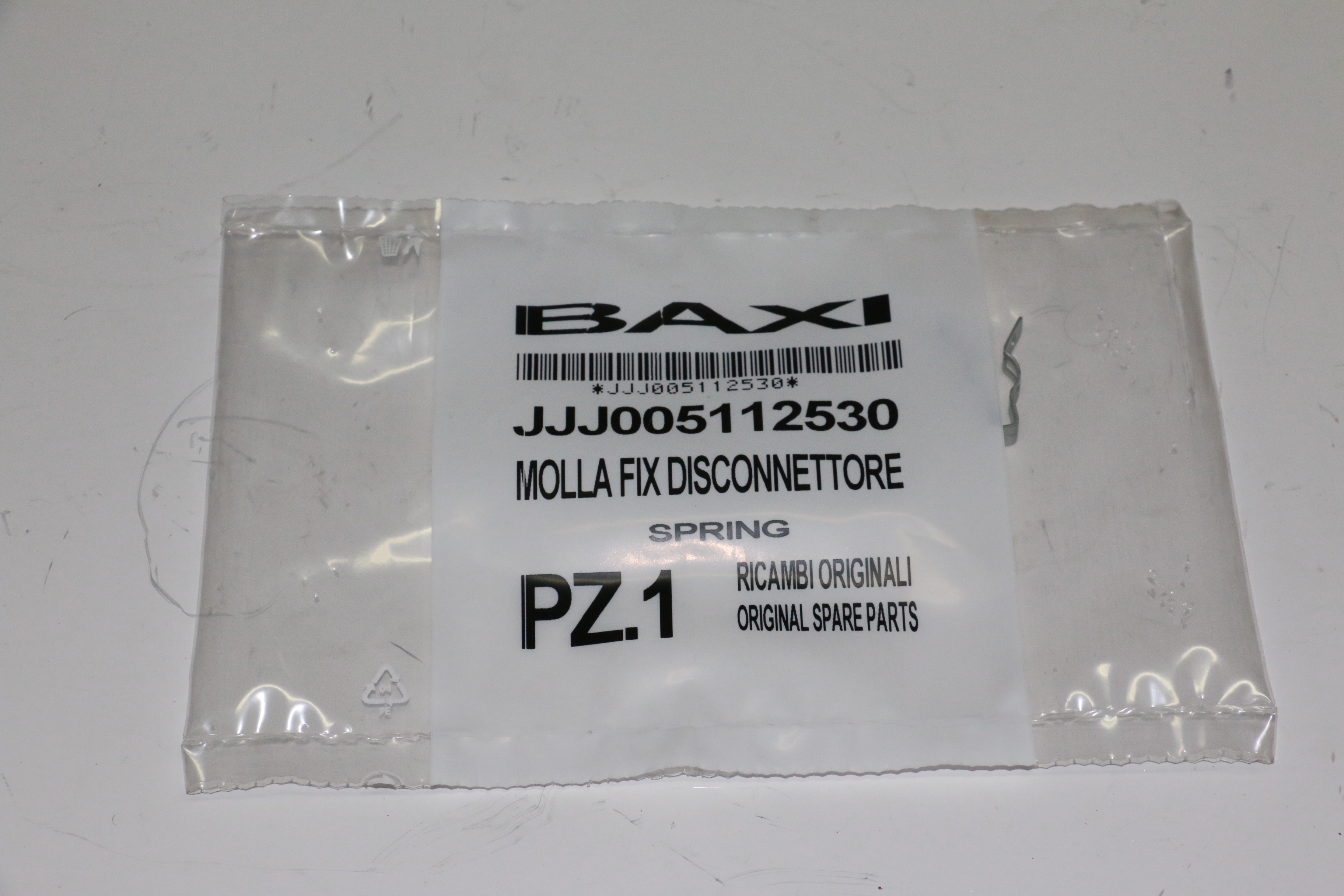

6005112530 Скачать SPRING - 10PCSфиксатор пружинный - клипсы (УПАКОВКА - 10 шт)4.63Наличие5112530P1Скачать
405115590 СкачатьSURROUND-SIGHT GLASSРамка стекла смотрового5.07-
35116210 СкачатьRIGHT PANEL HTПанель правая в сборе18.57Наличие5113440-
25116220 СкачатьLEFT PANEL HTПанель в сборе левая18.57Наличие5113450Скачать
45116350FRONTAL PANEL ECO3Панель передняя в сборе53.595114530Скачать
275116590SEALED CHAMBER REAR PANELэлемент камеры сгорания37.48-
395203930 Скачать VIEWING WINDOWСтекло смотровое4.92Наличие7733860Скачать

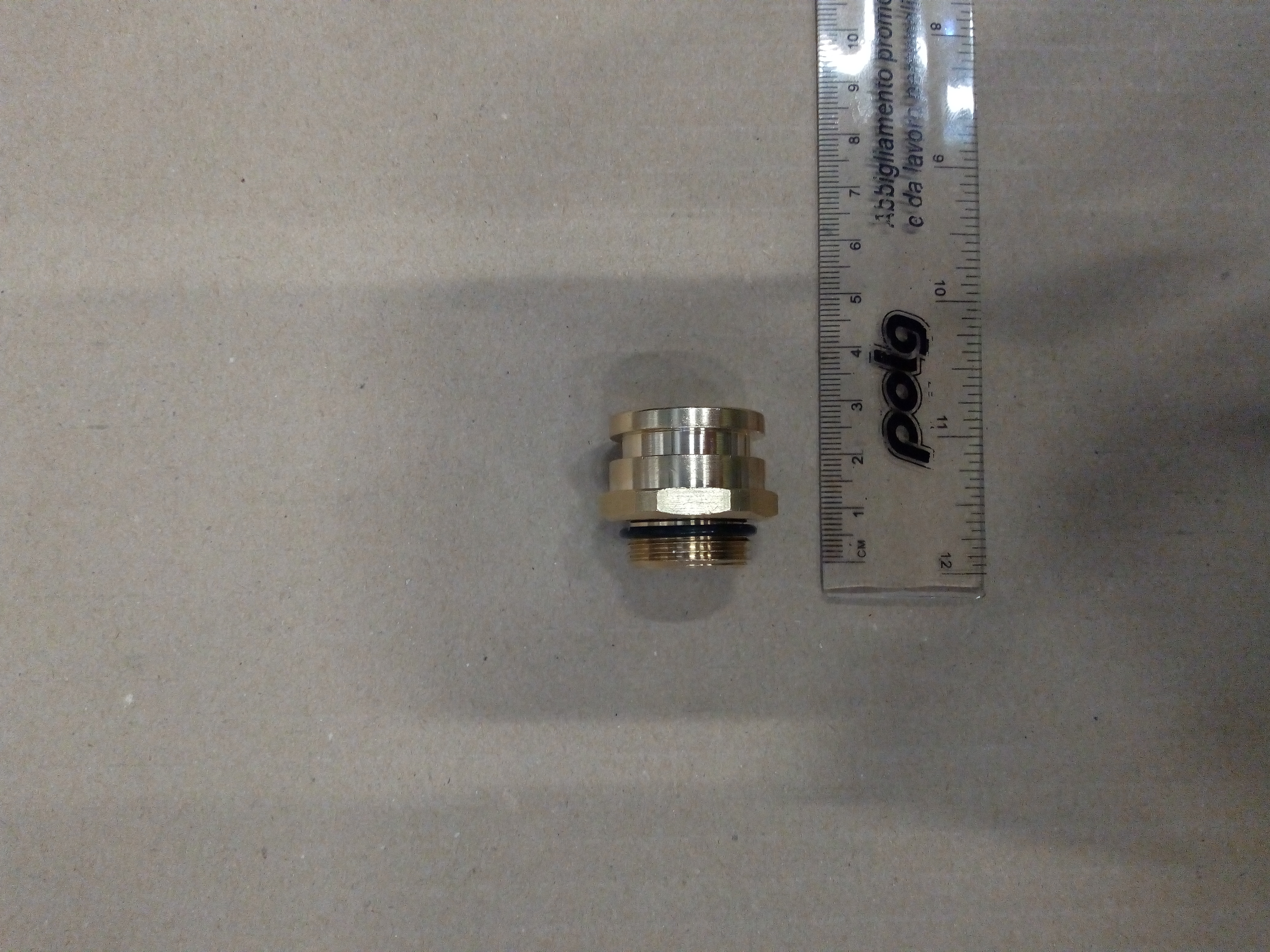

1395206620 Скачать CONNECTOR-GAS VALVE INLETПатрубок на входе газового клапана20.58НаличиеСкачать
2805207730 Скачать GASKET 14,2X18X1,5 - 10PCSУплотнение 14,2х18х1,5 AL -18- (УПАКОВКА - 10 шт)5.61Наличие5207730P1Скачать
4235210410 СкачатьGAS VALVE CONNECTORПатрубок подсоединительный п(газ. клапан HONEYWELL)5.88НаличиеСкачать
5165210670 Скачать STUD-FRONT PANELстержень0.75НаличиеСкачать
6825211800 СкачатьFLAME INSPECTIONСтекло смотровое3.42Наличие-
1345212140INJECTORфорсунка D=7.59.01-
4085212900COMB.CHAMBER UPPER COVERКрышка камеры сгорания передняя0Наличие7115710001418711571000-
6775212920EXTENTION 4 EL.расширение21.36-
385401610 Скачать VIEWING WINDOW GASKETУплотнение стекла смотрового2.32Наличие7733858Скачать
1385402010 Скачать O-RING 22.22x2.62 - 10PCSУплотнение кольцевое 22,22х2,62 (УПАКОВКА - 10 шт)2.36Наличие5402010P1Скачать
215402050 Скачать GASKET 6,1X11,5X1,5 WRC - 10PCSУплотнение плоское кольцевое 6.1X11.5X1.5 (УПАКОВКА - 10 шт)2.97НаличиеYYY005402052
5400931
5402080
200025368
5402050P1		Скачать
1325402830 Скачать WASHER - SENSOR SEALING - 10PCSУплотнение датчика температуры (NTC) 9.7X15X3 (УПАКОВКА - 10 шт)3.5НаличиеYYY005402833
200025369
5402830P1		Скачать
5115404600 Скачать O.R. 17,86x2,62 - 10PCSУплотнение кольцевое 17,86х2,62 (УПАКОВКА - 10 шт)2.64Наличие5404600P1Скачать
1925404650 Скачать SEALING WASHER G 3/4 - 10PCSУплотнение G. 3/4 17x24x2 (УПАКОВКА - 10 шт)4.18Наличие5404650P1Скачать
1905404970 Скачать WASHER - SEALING G3/8 - 10PCSУплотнение G3/8 8Х15Х2 (УПАКОВКА - 10 шт)3.5Наличие5404970P1Скачать
1675405340 Скачать FUSE HOLDERдержатель плавкого предохранителя1.47НаличиеСкачать
1225405370 Скачать O-RING - 10PCSУплотнение кольцевое 23,47х2,62 (УПАКОВКА - 10 шт)11.83Наличие5405370P1Скачать
2845405990 Скачать DRIVE PINстержень потенциометра1.13НаличиеСкачать
745406360 Скачать O-RING 14X1,78 EP - 10PCSУплотнение кольцевое (УПАКОВКА - 10 шт)3.78Наличие5405310
5406360P1		Скачать
135407400 Скачать SUCTION CAP GASKET - 10PCSУплотнение кольцевое (УПАКОВКА - 10 шт)10.53Наличие5404810
5407400P1		Скачать
4355407550 Скачать WASHER DIA100 OUTER ADAPT SEALУплотнение D=1004.08Наличие-
1515407650 СкачатьELECTRICAL BOX COVERкожух электрической коробки15.08-
1535407660 Скачать PANEL - ACCESSкожух клеммной коробки3.42Наличие-
85408080 Скачать PRESSURE SWITCH PIPE L=270Трубка пневмореле6.74Наличие5405580Скачать
6015408560 Скачать O-RING 8,73x1,78 - 10PCSУплотнение кольцевое 8,73x1,78 (УПАКОВКА - 10 шт)2.07Наличие710107800
5408560P1		Скачать
115409010 Скачать GASKET ADAPTORУплотнение фланца1.69Наличие-
105409020 Скачать FLUE ADAPTOR HE 60/100Фланец дымоотводного устройства11.56Наличие-
755409240 Скачать GROMMET - PIPE ASSY D.10Уплотнение2.6НаличиеСкачать
6805409250 Скачать GROMMET-PIPE ASSY. D.15Уплотнение D=151.85Наличие5413960
5404740		Скачать
495409280 Скачать TAP ADAPTORколпачок фланца дымохода1.58Наличие-
4285409290 Скачать GASKETУплотнение1.92НаличиеСкачать
4325410420 Скачать WASHER DIA 60 OUTLET BENDШайба2.67Наличие-
1745410530 Скачать KNOB SELECTOR SWITCHРучка4.92НаличиеСкачать
7085410970 Скачать GASKET WITH DOUBLE LIPУплотнение D=602.57Наличие-
4195411000 СкачатьCOMB.CHAMBER GASKETУплотнение камеры сгорания6.83Наличие-
305411020 Скачать INSULATION PANELТермоизоляционная панель передняя18.71НаличиеСкачать
7105411030 Скачать GASKET D80Уплотнение D=804.43НаличиеСкачать
4255411420 Скачать FAN GASKETУплотнение м/у вентилятором и устройством Вентури3.3Наличие5409130Скачать
4595411610 СкачатьDISCHARGE PIPEТрубка резиновая11.95409320-
485412170REDUCTION 80/60поддон для сбора конденсата6.42-
6735412190PIPE CONNECTION SYPHOТрубка силиконовая23.12-
4095413530 Скачать GASKET BURNERУплотнение горелки2.02Наличие72154310014021418YES721543100-
915652030 Скачать DRAINING TAPКран сливной20.58Наличие9951120
5625450
625450		Скачать
6475652730 СкачатьAUTO AIR VENT G3/8 воздухоотводчик автоматический G3/8 15.73НаличиеСкачать
725655620 Скачать PUMP UP 15-60 AOНасос циркуляционный UP 15-60 AO224.37Наличие722275800Скачать
2255658100HEAT RETURN TAP WITH FILTERкран возврата из системы отопления с фильтром44.99-
6365658380HEATING FLOW TAP WITHOUT FILTRкран системы отопления46.32-
2185658460HEATING FLOW TAP WITH FILTERкран возврата из системы отопления с фильтром55.16-
355662620 Скачать EXPANSION VESSEL 8LБак расширительный 8 л89.64-
185663490MIXER AL 21 AGU3.651A009Газовоздушный смеситель (устройство Вентури)43.08-
835666110 Скачать RESTRICTORОграничитель потока воды (8 л/мин)14.325666130-
1525671900CONTROL PANEL HT 280Крышка декоративная панели управления13.88-
1405671930 Скачать GAS VALVEклапан газовый (SIT 848 SIGMA)135.04НаличиеСкачать
325671940 СкачатьHEAT EXCHANGER BASIC 4EТеплообменник основной  BASIC 4E853.52Наличие-
415672000BURNER 4E BASICгорелка в сборе0711570200
5681850		1427711570200-
465672030GAS PIPE ASSYФланец с прокладкой рампы подачи газа в сборе15.27-
705672040RETURN PIPE ASSYТрубка насоса/теплообменника24.46-
6785672130AIR/GAS COVER ASSYкрышка32.41-
1475680840SUPPORT FRAME DUOTECрейка крепежная задняя31.65-
1365681400PIPE ASS.(3 WAY VALVE/EXCHANG)Трубка соединительная (3-х ходовой клапан - теплообменник)27.47Наличие-
4155682350 Скачать TRAP ASS. BASICСифон6.55Наличие5411660-
6315685240AIR VENT PIPE - E125Трубка вентилятора16.52Наличие-
375689640COMB CHAMBER FRONTAL PANELизоляционная панель80.165663410
5664220
5664860
5672080		-
225691840 Скачать FAN RG128/UB 230V-55667.11925-вентилятор275.7Наличие5662680
5682500
5686970		Скачать
3375694580 Скачать 3 WAY VALVE MOTORмотор трехходового клапана56.4НаличиеYYY56945811P
200025379
5647340
7815639
710188300
YYY005694581
KHG71410661-		Скачать
2005701230CONNECTION ASSEMBLY PRIME HTподсоединения в сборе78.95Наличие5628320-
1545703660 Скачать PCB LMU34 WITH INSTR.VERS.2.09Электронная плата (SIEMENS LMU 34)244.06Наличие5676120
5680240
5684110
5686050		Скачать
3368380680 Скачать CLIP-RETAINING - 10PCSПружина фиксирующая крепления мотора трехходового клапана (УПАКОВКА - 10 шт)5.42НаличиеYYY008380681
200025374
63014310061P
8380680P1		Скачать
348380860 Скачать FIXING CLIPКлипсы крепежные теплообменника2.62Наличие-
9998414620 Скачать CABLEПроводка электрическая кабель питания7.97НаличиеYYY008414622
200025376		-
9998418860 СкачатьPLUG - PCBКлеммная колодка с перемычкой.2.02Наличие-
1668421590 Скачать TERMINAL BLOCKблок клеммной коробки9.15Наличие8422430Скачать
7098423160TERMINAL BLOCKкрепление плавкого предохранителя2.43Наличие-
2528434550 Скачать SELECTOR SWITCH (4 POSITION)переключатель режимов (4 положения)11.63НаличиеСкачать
5258435260 Скачать IGNITORУстройство розжига25.72НаличиеСкачать
2428435270 Скачать NTC SENSORдатчик температуры отходящих газов (NTC)44.37НаличиеСкачать
6248435280 Скачать SENSOR HALL EFFECTдатчик Холла в сборе24.43НаличиеСкачать
1318435400 Скачать NTC SENSORДатчик температуры NTC (погружной)24.43НаличиеYYY84354011P
8434840
200025382
7815662
YYY008435401		Скачать
3828511130 Скачать FLAME SENSING CABLEПроводка электрическая электрода ионизации11.59Наличие8419910Скачать
6798511150 Скачать EARTH/IGNITOR CABLEкабель электрод зажигания/земля L=2704.88Наличие-
9998511610 Скачать WIRING HARNESSПроводка электрическая 3-зодовой клапан/насос/клапан газовый40.03-
598513520 Скачать LEAD - IGNITIONкабель электрода зажигания9.92Наличие-
1689950580 Скачать FUSEПредохранитель плавкий (2 А- 250 В)1.9Наличие8421410
7732048		Скачать
1359950760 Скачать THERMOSTAT - LIMITТермостат предохранительный 105 С26.47Наличие9951070Скачать
2109950830GAS TAPкран газовый22.7Наличие5626780
5650080		Скачать
3409951690 Скачать PRESSURE SWITCHПрессостат предохранительный системы отопления39.54Наличие5687030
5663750
YYY009951692
YYY99516921P		Скачать
1699951830 Скачать PRESSURE GAUGEманометр58.83Наличие5680880
5656220
9951020		Скачать
92710109400 Скачать HYDRAULIC SAFETY VALVE 3 BARКлапан предохранительный 3 бар21.28Наличие7815642-
411710185200 Скачать FLAME SENSING ELEC.GASKETУплотнение датчика пламени1.7Наличие764918600
5409110		-
681710185300 Скачать IGNITION ELECTRODE GASKETУплотнение электрода розжига1.85Наличие5409120Скачать
63710220000 Скачать IGNITION ELECTRODEЭлектрод розжига19.12Наличие8422830Скачать
65710220700 Скачать IONISATION ELECTRODEЭлектрод контроля пламени14.38Наличие8422840Скачать
29710283700 Скачать DEFLECTOR INSULATION SPAREтермоизоляционная панель задняя50.19Наличие5412010Скачать
409710624300 Скачать BURNER GASKET HTУплотнение горелки3.02Наличие541074014015413530Скачать
33710963000 Скачать O-RING 21,5X3 EP70 TFL - 10PCSУплотнение кольцевое 21,5X3 (УПАКОВКА - 10 шт)3.05Наличие5403130
710963000P1		-
234711103700FILLING PIPE ASSEMBLY LUNA3/L4трубка заполнения39.05Наличие5689310-
445711163000 СкачатьPIPE EXCHANGER/SYPHON+CLIPТрубка сифона11.07Наличие5410980-
120711356900 Скачать 3 WAY VALVE CARTRIDGEКартридж трехходового клапана77.7Наличие7726370
627880
626710		1909-
41711570200 Скачать BURNER/FLANGE 4E ASS.горелка в сборе110.155672000
5681850		1428YES-
408711571000 Скачать COMB.CHAMBER UPPER COVERпередняя крышка камеры сгорания69.42Наличие52129001419YES-
102711605800 Скачать 3 WAY VALVE ASS.3-ходовой клапан/группа подачи130.43Наличие-
80711608200DHW INLET/HEAT.RET.HALL EF 8Lгидравлическая группа входная136.08-
76711613200 Скачать DHW PLATE EXCHANGER 20 PLATESТеплообменник ГВС пластинчатый вторичный на 20 пластин212.92Наличие-
77711613500 Скачать DHW PLATE EXCHANGER OR - 10PCSУплотнение вторичного теплообменника (УПАКОВКА - 10 шт)5.57Наличие711613500P1-
809711615000 Скачать SPRING - 10PCSПружина (УПАКОВКА - 10 шт)9.31Наличие711615000P1-
81711633700 Скачать FILTER RESTRICTOR GROUP 8LДатчик протока ГВС с фильтром38.53617060-
87711652300 СкачатьPUMP CONNECTING ELEMENT/ORСоединительный элемент насоса6.18Наличие-
808721311400 Скачать O-RING 18X2 - 10PCSУплотнение кольцевое 18X2 (УПАКОВКА - 10 шт)5.53Наличие721311400P1-
409721543100 Скачать BURNER GASKET ASS.Уплотнение горелки5.77Наличие54135301419YES-
1207726370 Скачать 3 WAY VALVE CARTRIDGE BAXIКартридж трехходового клапана99.02Наличие711356900
626710
627880		1910YES-
9998511160 СкачатьWIRING HARNESS-FAN/IGNITORкабель электрод зажигания/вентилятор22Наличие-
9998511170 Скачать WIRING HARNESSПроводка электрическая датчик перегрева/термостат отх. газов/вентилятор30.48-
9998511180WIRING HARNESS-SELECT SWITПроводка электрическая коннектор/переключ. режима работы6.51-
9998511190DHW PRIORITY/SENSOR WIRINGПроводка электрическая11.27-
9998511210WIRING HARNESS-CONNECTORкабель коннектора2.38Наличие-
9998511220EARTH CABLE - PCBкабель заземления5.35-
9998511230EARTH CABLEкабель заземления1.04-
