Поиск информации об изделии

Код изделия

HLB436333006

Модель

PRIME HT 330 (HLB43633300)

Серийные номера (от – до)

B92240121 - 133435150

Код для заказа

HLB43633300

Актуальность

Модель снята с производства

Скачать документацию

Спецификация запчастей в XLS
Чертеж (деталировка)
Инструкция
Сертификат/Декларация
Буклет

Интерактивный чертеж

Открыть чертеж

Комментарий тех. отдела BAXI

Дополнительные режимы

Позиция на чертеже	Артикул	Фото	Английское наименование	Русское наименование	Рекомендованная розничная цена, у.е.	Наличие на складах	Коды возможной замены	Начиная с серийного номера	До серийного номера	Взаимозаменяемость	Код новой детали	Дополн. инфо
496	400020	Скачать	O-RING - 10PCS	уплотнение кольцевое резиновое (УПАКОВКА - 10 шт)	9.39	Где купить	400020P1					Скачать
73	607290	Скачать	AUTOMATIC AIR VENT	воздухоотводчик автоматический	20.05	Где купить						Скачать
90	611930	Скачать	FILLING GROUP	кран наполнения системы в сборе	17.75	Где купить						Скачать
493	612130		FILLING KNOB ASSEMBLY	Ручка наполнения системы в сборе L=50	2.43	Где купить						Скачать
81	617140		FILTER RESTRICTOR 10L	Фильтр и устройство Вентури в сборе	0	Где купить	711633800					-
120	627880		DHW PADDLE GROUP -10.0397-	затвор ГВС с заглушкой трехходового клапана	0	Где купить	711356900 7726370 626710		1320		711356900	Скачать
87	631680	Скачать	PUMP CONNECTING ELEMENT/OR	Соединительный элемент насоса	9.35	Где купить	5210710	1302		YES		-
518	5107180	Скачать	PIN-HINGED FACIA PANEL 28/28I	стержень панели управления	1.75	Где купить						-
12	5108690	Скачать	PLATE BLANKING	заглушка отверстия всасывания воздуха	3.03	Где купить						Скачать
600	5112530	Скачать	SPRING - 10PCS	фиксатор пружинный - клипсы (УПАКОВКА - 10 шт)	4.63	Где купить	5112530P1					Скачать
40	5115590	Скачать	SURROUND-SIGHT GLASS	Рамка стекла смотрового	5.07	Где купить						-
3	5116210	Скачать	RIGHT PANEL HT	Панель правая в сборе	18.57	Где купить	5113440					-
2	5116220	Скачать	LEFT PANEL HT	Панель в сборе левая	18.57	Где купить	5113450					Скачать
4	5116350		FRONTAL PANEL ECO3	Панель передняя в сборе	53.59	Где купить	5114530					Скачать
27	5116590		SEALED CHAMBER REAR PANEL	элемент камеры сгорания	37.48	Где купить						-
39	5203930	Скачать	VIEWING WINDOW	Стекло смотровое	4.92	Где купить	7733860					Скачать
139	5206620	Скачать	CONNECTOR-GAS VALVE INLET	Патрубок на входе газового клапана	20.58	Где купить						Скачать
280	5207730	Скачать	GASKET 14,2X18X1,5 - 10PCS	Уплотнение 14,2х18х1,5 AL -18- (УПАКОВКА - 10 шт)	5.61	Где купить	5207730P1					Скачать
423	5210410	Скачать	GAS VALVE CONNECTOR	Патрубок подсоединительный п(газ. клапан HONEYWELL)	5.88	Где купить						Скачать
516	5210670	Скачать	STUD-FRONT PANEL	стержень	0.75	Где купить						Скачать
87	5210710		RACCORDO POMPA	Трубка возврата из системы отопления	0	Где купить	631680		1301		631680	Скачать
682	5211800	Скачать	FLAME INSPECTION	Стекло смотровое	3.42	Где купить						-
134	5212150		INJECTOR	форсунка D=12	5.35	Где купить						-
408	5212900		COMB.CHAMBER UPPER COVER	Крышка камеры сгорания передняя	0	Где купить	711571000		1418		711571000	-
38	5401610	Скачать	VIEWING WINDOW GASKET	Уплотнение стекла смотрового	2.32	Где купить	7733858					Скачать
138	5402010	Скачать	O-RING 22.22x2.62 - 10PCS	Уплотнение кольцевое 22,22х2,62 (УПАКОВКА - 10 шт)	2.36	Где купить	5402010P1					Скачать
21	5402050	Скачать	GASKET 6,1X11,5X1,5 WRC - 10PCS	Уплотнение плоское кольцевое 6.1X11.5X1.5 (УПАКОВКА - 10 шт)	2.97	Где купить	YYY005402052 5400931 5402080 200025368 5402050P1					Скачать
132	5402830	Скачать	WASHER - SENSOR SEALING - 10PCS	Уплотнение датчика температуры (NTC) 9.7X15X3 (УПАКОВКА - 10 шт)	3.5	Где купить	YYY005402833 200025369 5402830P1					Скачать
33	5403130	Скачать	ANELLO OR 22X3 EPDM	Уплотнение кольцевое	0	Где купить	710963000 710963000P1		1311		710963000	Скачать
77	5404520	Скачать	DHW PLATE EXCHANGER GASKET - 4PCS	Уплотнение вторичного теплообменника (УПАКОВКА - 4 шт)	4.72	Где купить	5404520P1					Скачать
511	5404600	Скачать	O.R. 17,86x2,62 - 10PCS	Уплотнение кольцевое 17,86х2,62 (УПАКОВКА - 10 шт)	2.64	Где купить	5404600P1					Скачать
192	5404650	Скачать	SEALING WASHER G 3/4 - 10PCS	Уплотнение G. 3/4 17x24x2 (УПАКОВКА - 10 шт)	4.18	Где купить	5404650P1					Скачать
190	5404970	Скачать	WASHER - SEALING G3/8 - 10PCS	Уплотнение G3/8 8Х15Х2 (УПАКОВКА - 10 шт)	3.5	Где купить	5404970P1					Скачать
167	5405340	Скачать	FUSE HOLDER	держатель плавкого предохранителя	1.47	Где купить						Скачать
122	5405370	Скачать	O-RING - 10PCS	Уплотнение кольцевое 23,47х2,62 (УПАКОВКА - 10 шт)	11.83	Где купить	5405370P1					Скачать
284	5405990	Скачать	DRIVE PIN	стержень потенциометра	1.13	Где купить						Скачать
74	5406360	Скачать	O-RING 14X1,78 EP - 10PCS	Уплотнение кольцевое (УПАКОВКА - 10 шт)	3.78	Где купить	5405310 5406360P1					Скачать
13	5407400	Скачать	SUCTION CAP GASKET - 10PCS	Уплотнение кольцевое (УПАКОВКА - 10 шт)	10.53	Где купить	5404810 5407400P1					Скачать
435	5407550	Скачать	WASHER DIA100 OUTER ADAPT SEAL	Уплотнение D=100	4.08	Где купить						-
151	5407650	Скачать	ELECTRICAL BOX COVER	кожух электрической коробки	15.08	Где купить						-
153	5407660	Скачать	PANEL - ACCESS	кожух клеммной коробки	3.42	Где купить						-
8	5408080	Скачать	PRESSURE SWITCH PIPE L=270	Трубка пневмореле	6.74	Где купить	5405580					Скачать
601	5408560	Скачать	O-RING 8,73x1,78 - 10PCS	Уплотнение кольцевое 8,73x1,78 (УПАКОВКА - 10 шт)	2.07	Где купить	710107800 5408560P1					Скачать
11	5409010	Скачать	GASKET ADAPTOR	Уплотнение фланца	1.69	Где купить						-
10	5409020	Скачать	FLUE ADAPTOR HE 60/100	Фланец дымоотводного устройства	11.56	Где купить						-
411	5409110	Скачать	FLAME SENSING ELEC.GASKET	Уплотнение датчика пламени	0	Где купить	710185200 764918600		B938		710185200	Скачать
681	5409120	Скачать	IGNITION ELECTRODE PROTECTION CAP	Уплотнение	0	Где купить	710185300		B938		710185300	Скачать
75	5409240	Скачать	GROMMET - PIPE ASSY D.10	Уплотнение	2.6	Где купить						Скачать
680	5409250	Скачать	GROMMET-PIPE ASSY. D.15	Уплотнение D=15	1.85	Где купить	5413960 5404740					Скачать
49	5409280	Скачать	TAP ADAPTOR	колпачок фланца дымохода	1.58	Где купить						-
428	5409290	Скачать	GASKET	Уплотнение	1.92	Где купить						Скачать
432	5410420	Скачать	WASHER DIA 60 OUTLET BEND	Шайба	2.67	Где купить						-
174	5410530	Скачать	KNOB SELECTOR SWITCH	Ручка	4.92	Где купить						Скачать
409	5410740	Скачать	BURNER CONNECTION GASKET	Уплотнение	0	Где купить	710624300		C112		710624300	-
708	5410970	Скачать	GASKET WITH DOUBLE LIP	Уплотнение D=60	2.57	Где купить						-
445	5410980		SILICONE PIPE	Трубка силиконовая L=350	0	Где купить	711163000		1225		711163000	-
419	5411000	Скачать	COMB.CHAMBER GASKET	Уплотнение камеры сгорания	6.83	Где купить						-
30	5411020	Скачать	INSULATION PANEL	Термоизоляционная панель передняя	18.71	Где купить						Скачать
710	5411030	Скачать	GASKET D80	Уплотнение D=80	4.43	Где купить						Скачать
425	5411420	Скачать	FAN GASKET	Уплотнение м/у вентилятором и устройством Вентури	3.3	Где купить	5409130					Скачать
459	5411610	Скачать	DISCHARGE PIPE	Трубка резиновая	11.9	Где купить	5409320					-
29	5412010	Скачать	EXCHANGER REAR INSULATION	термоизоляционная панель задняя	0	Где купить	710283700		C119		710283700	-
48	5412170		REDUCTION 80/60	поддон для сбора конденсата	6.42	Где купить						-
673	5412190		PIPE CONNECTION SYPHO	Трубка силиконовая	23.12	Где купить						-
409	5413530	Скачать	GASKET BURNER	Уплотнение горелки	2.02	Где купить	721543100	1402	1418	YES	721543100	-
91	5652030	Скачать	DRAINING TAP	Кран сливной	20.58	Где купить	9951120 5625450 625450					Скачать
647	5652730	Скачать	AUTO AIR VENT	воздухоотводчик автоматический	15.73	Где купить						Скачать
72	5655620	Скачать	PUMP UP 15-60 AO	Насос циркуляционный UP 15-60 AO	224.37	Где купить	722275800					Скачать
225	5658100		HEAT RETURN TAP WITH FILTER	кран возврата из системы отопления с фильтром	44.99	Где купить						-
636	5658380		HEATING FLOW TAP WITHOUT FILTR	кран системы отопления	46.32	Где купить						-
218	5658460		HEATING FLOW TAP WITH FILTER	кран возврата из системы отопления с фильтром	55.16	Где купить						-
35	5662630	Скачать	EXPANSION VESSEL 10 L	Бак расширительный 10 л	93.93	Где купить						-
18	5663330	Скачать	MIXER AL 24 AGU3.654A009	Газовоздушный смеситель (устройство Вентури)	108.82	Где купить						Скачать
83	5666120		FLOW RESTRICTOR	Ограничитель потока воды (10 л/мин)	14.32	Где купить						-
152	5671880		CONTROL PANEL PRIME HT 330	Крышка декоративная панели управления	13.88	Где купить						-
140	5671930	Скачать	GAS VALVE	клапан газовый (SIT 848 SIGMA)	135.04	Где купить						Скачать
32	5671960	Скачать	HEAT EXCHANGER	Теплообменник основной BASIC 6E	1338.62	Где купить						-
41	5672020		BURNER	горелка в сборе	0	Где купить	711570400 5681870		1607		711570400	-
46	5672030		GAS PIPE ASSY	Фланец с прокладкой рампы подачи газа в сборе	15.27	Где купить						-
70	5672040		RETURN PIPE ASSY	Трубка насоса/теплообменника	24.46	Где купить						-
678	5672130		AIR/GAS COVER ASSY	крышка	32.41	Где купить						-
147	5680840		SUPPORT FRAME DUOTEC	рейка крепежная задняя	31.65	Где купить						-
136	5681410		PIPE ASS.(3 WAY VALVE/EXCHANG)	Трубка соединительная (3-х ходовой клапан - теплообменник)	27.47	Где купить						-
415	5682350	Скачать	TRAP ASS. BASIC	Сифон	6.55	Где купить	5411660					-
631	5685240		AIR VENT PIPE - E125	Трубка вентилятора	16.52	Где купить						-
154	5686050	Скачать	PRINTED CIRCUIT BOARD SIEMENS LMU 34 B	Электронная плата (SIEMENS LMU 34)	0	Где купить	5703660 5676120 5680240 5684110		B944		5703660	-
234	5689310		FILLING PIPE ASS.LUNA3	Трубка заполнения системы	22	Где купить	711103700		1240		711103700	-
37	5689640		COMB CHAMBER FRONTAL PANEL	изоляционная панель	80.16	Где купить	5663410 5664220 5664860 5672080					-
76	5689930	Скачать	EXCHANGER 20 PLATE TO PLATE	Теплообменник ГВС пластинчатый вторичный на 20 пластин	217.18	Где купить	5652190 5686700					Скачать
22	5691840	Скачать	FAN RG128/UB 230V-55667.11925-	вентилятор	275.7	Где купить	5662680 5682500 5686970					Скачать
337	5694580	Скачать	3 WAY VALVE MOTOR	мотор трехходового клапана	56.4	Где купить	YYY56945811P 200025379 5647340 7815639 710188300 YYY005694581 KHG71410661-				710188300	Скачать
102	5696040	Скачать		клапан 3-ходовой в сборе	0	Где купить	711107400		1240		711107400	-
80	5696720		DHW INL/HEAT.RET.10L WOUT	гидравлический узел подачи	137.43	Где купить						-
200	5701230		CONNECTION ASSEMBLY PRIME HT	подсоединения в сборе	78.95	Где купить	5628320					-
154	5703660	Скачать	PCB LMU34 WITH INSTR.VERS.2.09	Электронная плата (SIEMENS LMU 34)	244.06	Где купить	5676120 5680240 5684110 5686050	B945		YES		Скачать
336	8380680	Скачать	CLIP-RETAINING - 10PCS	Пружина фиксирующая крепления мотора трехходового клапана (УПАКОВКА - 10 шт)	5.42	Где купить	YYY008380681 200025374 63014310061P 8380680P1					Скачать
34	8380860	Скачать	FIXING CLIP	Клипсы крепежные теплообменника	2.62	Где купить						-
999	8414620	Скачать	CABLE	Проводка электрическая кабель питания	7.97	Где купить	YYY008414622 200025376					-
999	8418860	Скачать	PLUG - PCB	Клеммная колодка с перемычкой.	2.02	Где купить						-
166	8421590	Скачать	TERMINAL BLOCK	блок клеммной коробки	9.15	Где купить	8422430					Скачать
63	8422830	Скачать	ELECTRODE - IGNITION	Электрод розжига	0	Где купить	710220000		B952		710220000	-
65	8422840	Скачать	ELECTRODE - IONIZATION	Электрод контроля пламени	0	Где купить	710220700		B952		710220700	-
709	8423160		TERMINAL BLOCK	крепление плавкого предохранителя	2.43	Где купить						-
252	8434550	Скачать	SELECTOR SWITCH (4 POSITION)	переключатель режимов (4 положения)	11.63	Где купить						Скачать
525	8435260	Скачать	IGNITOR	Устройство розжига	25.72	Где купить						Скачать
242	8435270	Скачать	NTC SENSOR	датчик температуры отходящих газов (NTC)	44.37	Где купить						Скачать
624	8435280	Скачать	SENSOR HALL EFFECT	датчик Холла в сборе	24.43	Где купить						Скачать
131	8435400	Скачать	NTC SENSOR	Датчик температуры NTC (погружной)	24.43	Где купить	YYY84354011P 8434840 200025382 7815662 YYY008435401					Скачать
382	8511130	Скачать	FLAME SENSING CABLE	Проводка электрическая электрода ионизации	11.59	Где купить	8419910					Скачать
679	8511150	Скачать	EARTH/IGNITOR CABLE	кабель электрод зажигания/земля L=270	4.88	Где купить						-
999	8511610	Скачать	WIRING HARNESS	Проводка электрическая 3-зодовой клапан/насос/клапан газовый	40.03	Где купить						-
59	8513520	Скачать	LEAD - IGNITION	кабель электрода зажигания	9.92	Где купить						-
168	9950580	Скачать	FUSE	Предохранитель плавкий (2 А- 250 В)	1.9	Где купить	8421410 7732048					Скачать
135	9950760	Скачать	THERMOSTAT - LIMIT	Термостат предохранительный 105 С	26.47	Где купить	9951070					Скачать
210	9950830		GAS TAP	кран газовый	22.7	Где купить	5626780 5650080					Скачать
92	9951170	Скачать	SAFETY VALVE 3 BAR	Клапан предохранительный 3 бар	25.4	Где купить	5653690					Скачать
340	9951690	Скачать	PRESSURE SWITCH	Прессостат предохранительный системы отопления	39.54	Где купить	5687030 5663750 YYY009951692 YYY99516921P					Скачать
169	9951830	Скачать	PRESSURE GAUGE	манометр	58.83	Где купить	5680880 5656220 9951020					Скачать
411	710185200	Скачать	FLAME SENSING ELEC.GASKET	Уплотнение датчика пламени	1.7	Где купить	764918600 5409110	B939		YES		-
681	710185300	Скачать	IGNITION ELECTRODE GASKET	Уплотнение электрода розжига	1.85	Где купить	5409120	B939		YES		Скачать
63	710220000	Скачать	IGNITION ELECTRODE	Электрод розжига	19.12	Где купить	8422830	C001		YES		Скачать

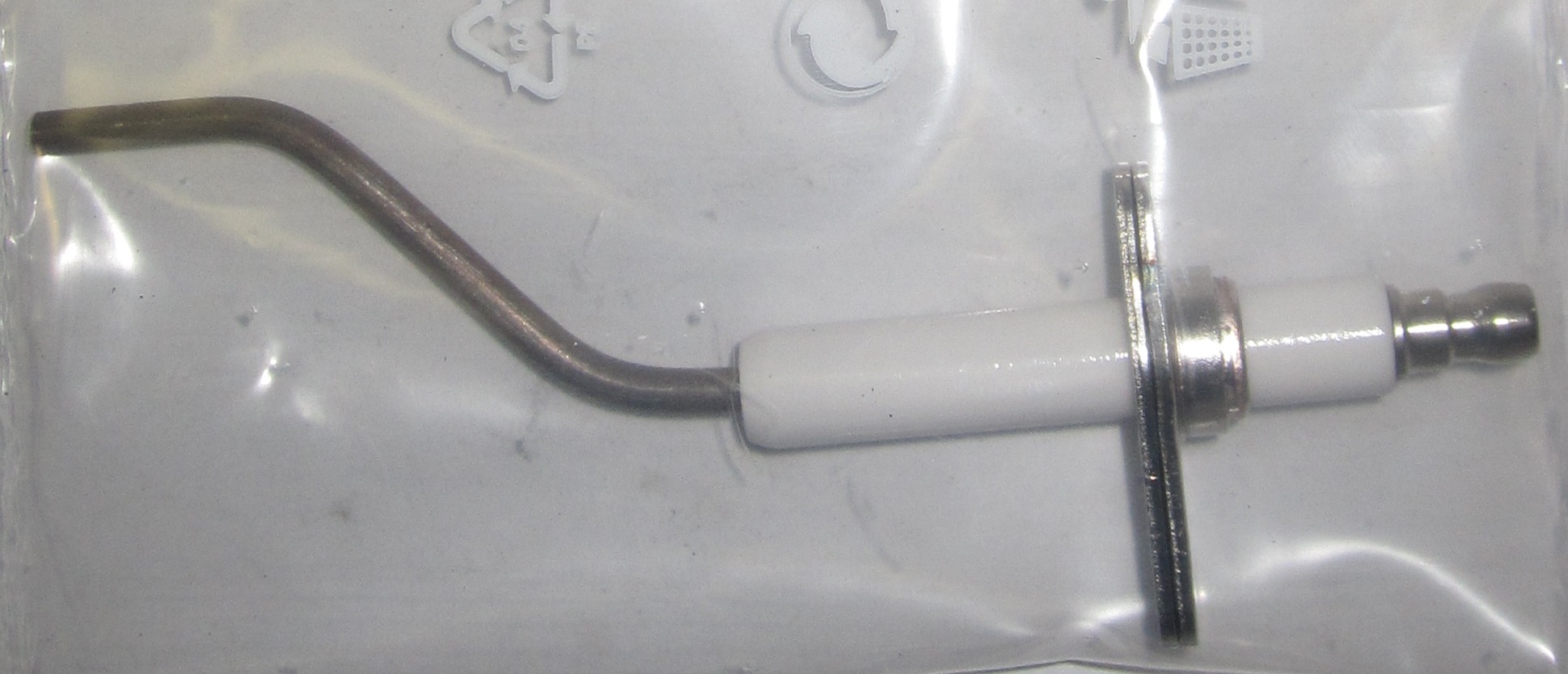

65	710220700	Скачать	IONISATION ELECTRODE	Электрод контроля пламени	14.38	Где купить	8422840	C001		YES		Скачать
29	710283700	Скачать	DEFLECTOR INSULATION SPARE	термоизоляционная панель задняя	50.19	Где купить	5412010	C120		YES		Скачать
409	710624300	Скачать	BURNER GASKET HT	Уплотнение горелки	3.02	Где купить	5410740	C113	1401	YES	5413530	Скачать
33	710963000	Скачать	O-RING 21,5X3 EP70 TFL - 10PCS	Уплотнение кольцевое 21,5X3 (УПАКОВКА - 10 шт)	3.05	Где купить	5403130 710963000P1	1312		YES		-
234	711103700		FILLING PIPE ASSEMBLY LUNA3/L4	трубка заполнения	39.05	Где купить	5689310	1241		YES		-
102	711107400	Скачать	3 WAY VALVE ASS.W.OUT BY-PASS	3-ходовой клапан/группа подачи	189.73	Где купить	5696040	1241		YES		-
445	711163000	Скачать	PIPE EXCHANGER/SYPHON+CLIP	Трубка сифона	11.07	Где купить	5410980	1226		YES		-
120	711356900	Скачать	3 WAY VALVE CARTRIDGE	Картридж трехходового клапана	77.7	Где купить	7726370 627880 626710	1321	1909	YES		-
408	711571000	Скачать	COMB.CHAMBER UPPER COVER	передняя крышка камеры сгорания	69.42	Где купить	5212900	1419		YES		-
409	721543100	Скачать	BURNER GASKET ASS.	Уплотнение горелки	5.77	Где купить	5413530	1419		YES		-
41	711570400		BURNER/FLANGE 6E ASS.	горелка в сборе	113.95	Где купить	5672020 5681870	1606		YES		-
120	7726370	Скачать	3 WAY VALVE CARTRIDGE BAXI	Картридж трехходового клапана	99.02	Где купить	711356900 626710 627880	1910		YES		-
999	8511160	Скачать	WIRING HARNESS-FAN/IGNITOR	кабель электрод зажигания/вентилятор	22	Где купить						-
999	8511170	Скачать	WIRING HARNESS	Проводка электрическая датчик перегрева/термостат отх. газов/вентилятор	30.48	Где купить						-
999	8511180		WIRING HARNESS-SELECT SWIT	Проводка электрическая коннектор/переключ. режима работы	6.51	Где купить						-
999	8511190		DHW PRIORITY/SENSOR WIRING	Проводка электрическая	11.27	Где купить						-
999	8511210		WIRING HARNESS-CONNECTOR	кабель коннектора	2.38	Где купить						-
999	8511220		EARTH CABLE - PCB	кабель заземления	5.35	Где купить						-
999	8511230		EARTH CABLE	кабель заземления	1.04	Где купить						-
