Первый пуск

Гарантийные обязательства, выполняются организацией, осуществившей первый пуск котла. Данная организация должна иметь установленные законом лицензии. Начало гарантийного срока наступает с момента первого пуска. Для осуществления первого пуска и последующего обслуживания котла рекомендуем Вам обращаться в авторизованные сервисные центры BAXI («БАКСИ»). Адреса и телефоны сервисных центров спрашивайте в торгующей организации.

При выполнении первого включения необходимо убедиться в следующем:

• технические характеристики, приведенные на заводской табличке (шильдике), соответствуют параметрам сети питания (электричество, газ);

• установка выполнена в соответствии с требованиями действующего законодательства (СП 62.13330.2011*);

• электрическое присоединение котла и заземление выполнены согласно данному руководству и ПУЭ.

Напоминаем Вам, что для достижения электрической безопасности необходимо правильное заземление устройства в соответствии с действующими требованиями СНиП РФ. Котел должен быть присоединен к сети с однофазным напряжением 230 В и заземлен при помощи прилагаемого кабеля из трех проводов с соблюдением полярности фаз: фаза (L) - нейтраль (N). Присоединение должно быть выполнено при помощи двухполюсного выключателя с расстоянием между разомкнутыми контактами не менее 3 мм. При замене кабеля питания необходимо использовать кабель с медными жилами 3x1 мм2 с максимальным внешним диаметром 8 мм или кабель с аналогичными характеристиками.

Рекомендуется стационарное подключение котла через двухполюсный внешний автомат защиты сети номинальным током, сблокированный с устройством защитного отключения (УЗО), рассчитанным на ток срабатывания (ток утечки) 30 μА, или через дифференциальный двухполюсный выключатель со сходными характеристиками. В любом случае внешний выключатель должен быть двухполюсным (одновременно разрывать как фазный, так и нулевой проводник) и иметь зазор между контактами размыкания не менее 3 мм.

Для подключения котла к электросети не разрешается использование разъемных розеток, адаптеров и удлинителей.

Если длины провода, имеющегося в комплекте, не хватает для подключения к внешнему выключателю, то разрешается удлинить его имеющимся в продаже электрическим кабелем аналогичного типа и сечения (3 х 1 мм2)

Напряжение в колодке питания между «Фазой» и «Нулем» должно составлять 230 В, ±10%, 50 Гц

Установка быстродействующего инверторного стабилизатора напряжения вместе с котлом защищает оборудование от возможных поломок

Для правильного выбора мощности стабилизатора необходимо к потребляемой электрической мощности котла прибавить определённый запас, рекомендуемое значение которого - не менее 30%.

Номинальная потребляемая электрическая мощность котла i – 120; Fi - 170 Вт

Напряжение между «Землей» и «Нулем», и между корпусом котла и «Нулем» должно быть ≈ 0 В

Для заземления нельзя использовать газопроводы, трубопроводы холодной и горячей воды

Отсутствия полноценного заземления самая частая причина сбоев в работе котла, системы контроля сгорания

Заземление должно быть выполнено по схеме TN-C-S (либо TN-S)

При наличии проблем с заземлением рекомендуется установить гальваническую развязку

Установка устройства защиты от импульсных токов снижает вероятность возникновения проблем, связанных с грозами.

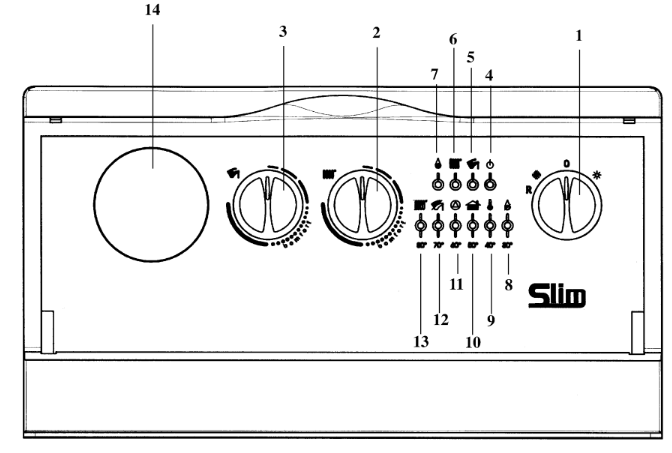

Панель управления котла



1 - Переключатель режимов «лето-зима-сброс»

2 - Регулятор температуры воды в системе отопления

3 - Регулятор температуры воды в бойлере

4 - Индикатор напряжения в сети

5 - Индикатор работы системы ГВС

6 - Индикатор работы системы отопления

7 - Индикатор наличия пламени

8 - Индикатор блокировки газа

9 - Индикатор перегрева

10 - Индикатор image.png срабатывания датчика тяги

Индикатор image.pngсрабатывания пневмореле - датчика тяги (для закрытой камеры сгорания)

11 - Индикатор срабатывания реле давления газа (только для модели SLIM 1.620 iN)

12 - Индикатор неисправности по датчику ГВС (при присоединенном бойлере)

13 - Индикатор неисправности по датчику отопления

14 - Место для установки программируемого таймера


8-9-10-11-12-13

Данные индикаторы также выполняют функцию индикации температуры воды в системе отопления
