Доступ к клеммной колодке электропитания

• Обесточить котел при помощи двухполюсного выключателя.

• Снять крышку, потянув ее вверх.

• Открыть переднюю дверцу, потянув ее за верхние углы.

• Отвинтить два крепежных винта панели управления.

• Наклонить панель управления вперед.

• Отвинтить винты и получить доступ к клеммной электрической колодке.

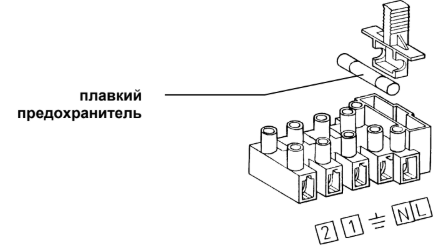

• В клеммной колодке имеется также плавкий предохранитель быстрого срабатывания на 2А (рис. 20).


Клеммная колодка электропитания



(L) = фаза, коричневый

(Т) = нейтраль, голубой

image.png= земля, желто-зеленый

(1) (2) = контакты для присоединения комнатного термостата
