Присоединение датчика уличной температуры
К данному устройству может быть присоединен датчик уличной температуры (заказывается отдельно), с помощью которого возможно автоматически регулировать температуру воды в системе отопления в зависимости от температуры на улице и от заданного коэффициента системы Kt.
Для установки датчика уличной температуры и его электрического присоединения изучите приведенный ниже рисунок, а также инструкции, поставляемые с самим датчиком.

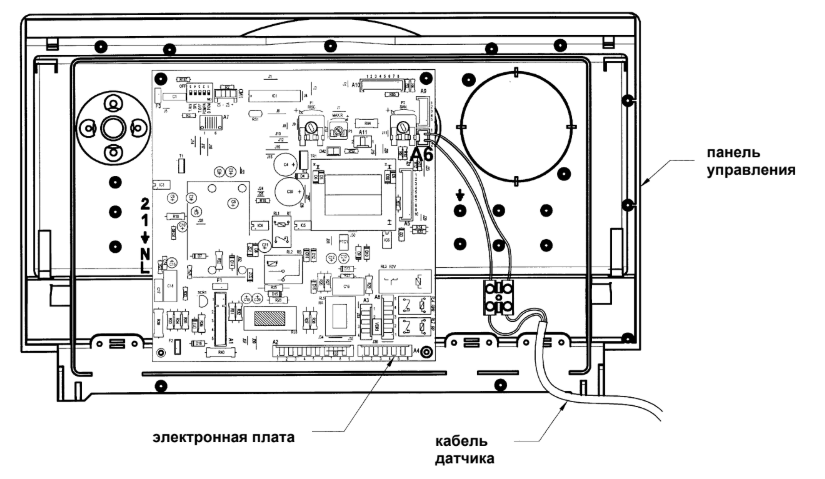

Присоединение датчика уличной температуры
УСТАНОВКА И ПРИСОЕДИНЕНИЕ ДАТЧИКА УЛИЧНОЙ ТЕМПЕРАТУРЫ
Датчик уличной температуры должен быть установлен на внешней стене здания в соответствии с приведенными ниже инструкциями:
• Установить датчик на северной, северо-восточной стене здания для защиты от прямых солнечных лучей.
• Избегать установки датчика на влажных и сырых стенах.
• Убедиться, что стена обладает хорошими теплоизоляционными характеристиками.
• Избегать установки вблизи вентиляторов, отверстий отвода пара и продуктов сгорания.
Крепление к стене должно быть выполнено с использованием двух дюбелей, поставляемых в комплекте, а также в соответствии с техническими инструкциями, которые прилагаются к датчику.
Электрическое присоединение датчика уличной температуры осуществляется с использованием двух проводов с минимальным сечением 0,5 мм2 и максимальной длиной 20 м (полярность фаз соблюдать не нужно).
Кабель, соединяющий котел с датчиком, должен быть присоединен с одной стороны к клеммам датчика (и зажат соответствующим герметичным кабельным зажимом), а с другой стороны - к клеммной колодке, которая имеется в комплекте с датчиком. Специальный разъем датчика, присоединенный к данной клеммной колодке, вставляется в разъем А6 электронной платы. Кабель должен выходить из котла через соответствующие кабельные зажимы, при этом он должен быть зафиксирован с использованием одного из зажимов, имеющихся на электрической колодке котла.
ВЫБОР РАБОЧЕЙ КРИВОЙ
При присоединенном датчике уличной температуры регулятор температуры контура отопления выполняет функцию регулирования коэффициента рассеивания тепла Kt.

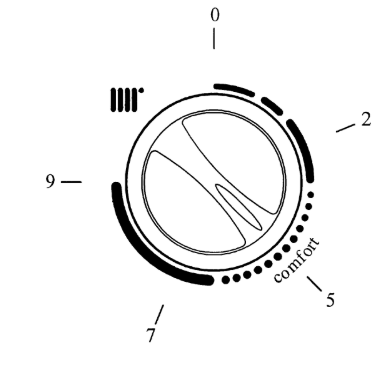

На приведенном ниже рисунке проиллюстрировано соответствие положений регулятора и установленных кривых. Помимо представленных кривых могут быть заданы и промежуточные кривые.

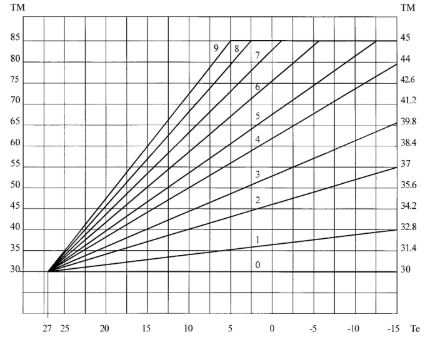

Выбор рабочей кривой датчика уличной температуры
TM = температура подачи в систему отопления
Te = внешняя температура на улице
Значение температуры подачи в систему отопления ТМ зависит от положения переключателя T.RISC на плате (см. § 13). Максимальное значение устанавливаемой температуры равно 85 или 45 °С (по умолчанию установлено 85°С).
