Габаритные размеры котла

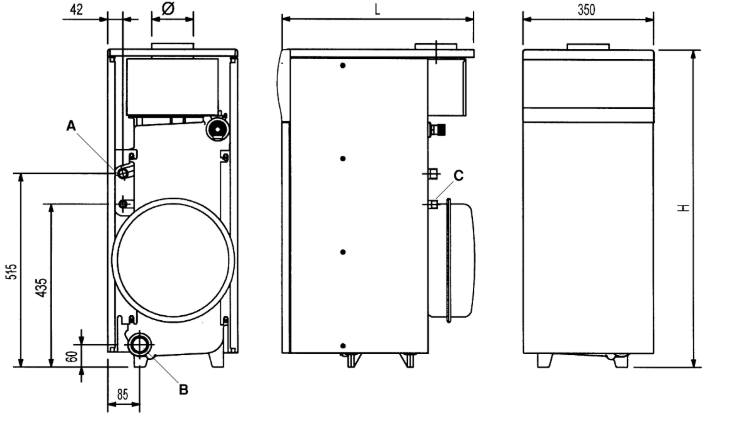

Габаритные размеры для моделей 1.230 iN, 1.300iN
Габаритные размеры для модели 1.230 iN
Модель котла | 1.230 iN |
H | 850 |
L | 600 |
Габаритные размеры для модели 1.300iN
Модель котла | 1.300iN |
H | 850 |
L | 680 |

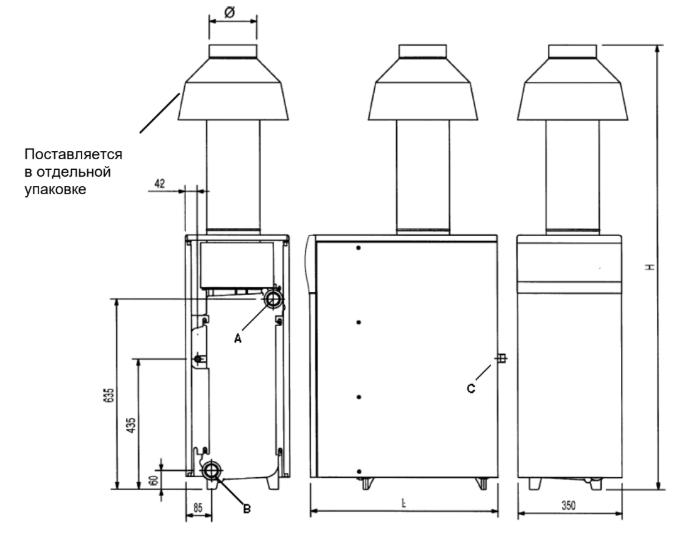

Габаритные размеры для моделей 1.400 iN, 1.490iN, 1.620iN
Габаритные размеры для модели 1.400 iN
Модель котла | 1.400 iN |
H | 1490 |
L | 635 |
Габаритные размеры для модели 1.490 iN
Модель котла | 1.490 iN |
H | 1490 |
L | 715 |
Габаритные размеры для модели 1.620iN
Модель котла | 1.620iN |
H | 1650 |
L | 875 |
Модели мощностью более 35 кВт могут быть установлены только в помещениях с тепловой изоляцией.
Габаритные размеры для моделей 1.150 i, 1.230 i, 1.300 i
Габаритные размеры для модели 1.150 i
Модель котла | 1.150 i |
H | 850 |
L | 520 |
Габаритные размеры для модели 1.230 i
Модель котла | 1.230 i |
H | 850 |
L | 600 |
Габаритные размеры для модели 1.300 i
Модель котла | 1.300 i |
H | 850 |
L | 680 |

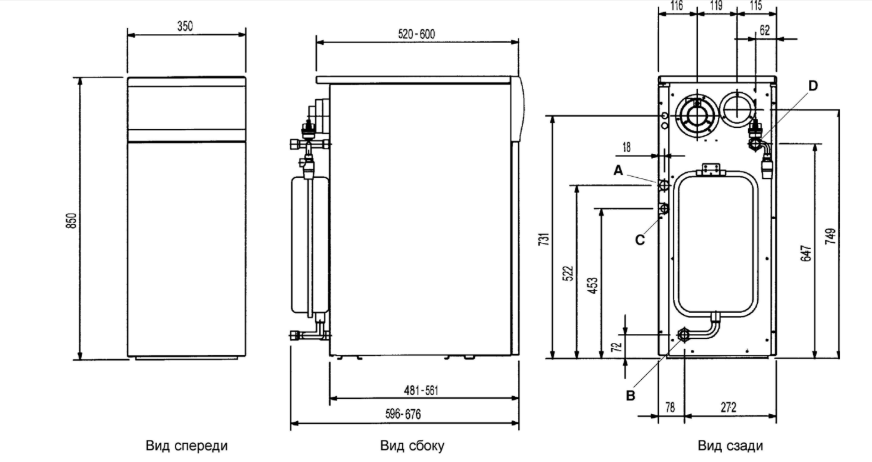

Габаритные размеры для моделей 1.230 FiN, 1.300 FiN
Габаритные размеры для моделей 1.230 Fi, 1.300 Fi
2a. Модели с открытой камерой сгорания, поставляемые без гидравлических аксессуаров (насоса, расширительного бака и манометра)
Модель котла 1.230 iN
Модель котла | 1.230 iN |
Размеры: | |
Высота | 850 мм |
Ширина | 350 мм |
Глубина | 600 мм |
Дымоход | 130 Ø мм |
Присоединения: | |
Подача A | 1 1/4" f |
Возврат В | 1 1/4" f |
Газ С | 1/2" m |
Объем воды | 11,8 л |
Модель котла 1.300 iN
Модель котла | 1.300 iN |
Размеры: | |
Высота | 850 мм |
Ширина | 350 мм |
Глубина | 680 мм |
Дымоход | 140 Ø мм |
Присоединения: | |
Подача A | 1 1/4" f |
Возврат В | 1 1/4" f |
Газ С | 1/2" m |
Объем воды | 14,6 л |
Модель котла 1.400 iN
Модель котла | 1.400 iN |
Размеры: | |
Высота | 1490 мм |
Ширина | 350 мм |
Глубина | 635 мм |
Дымоход | 160 Ø мм |
Присоединения: | |
Подача A | 1 1/4" f |
Возврат В | 1 1/4" f |
Газ С | 3/4" m |
Объем воды | 17,4 л |
Модель котла 1.490 iN
Модель котла | 1.490 iN |
Размеры: | |
Высота | 1490 мм |
Ширина | 350 мм |
Глубина | 715 мм |
Дымоход | 160 Ø мм |
Присоединения: | |
Подача A | 1 1/4" f |
Возврат В | 1 1/4" f |
Газ С | 3/4" m |
Объем воды | 20,2 л |
Модель котла 1.620 iN
Модель котла | 1.620 iN |
Размеры: | |
Высота | 1650 мм |
Ширина | 350 мм |
Глубина | 875 мм |
Дымоход | 180 Ø мм |
Присоединения: | |
Подача A | 1 1/4" f |
Возврат В | 1 1/4" f |
Газ С | 3/4" m |
Объем воды | 25,8 л |
2b. Модели с открытой камерой сгорания, поставляемые с гидравлическими аксессуарами (насосом, расширительным баком и манометром)
Модель котла 1.150 i
Модель котла | 1.150 i |
Размеры: | |
Высота | 850 мм |
Ширина | 350 мм |
Глубина | 520 мм |
Дымоход | 110 Ø мм |
Присоединения: | |
Подача A | 3/4" m |
Возврат В | 1 1/4" f |
Газ С | 1/2" m |
Объем воды | 9,0 л |
Модель котла 1.230 i
Модель котла | 1.230 i |
Размеры: | |
Высота | 850 мм |
Ширина | 350 мм |
Глубина | 600 мм |
Дымоход | 130 Ø мм |
Присоединения: | |
Подача A | 3/4" m |
Возврат В | 1 1/4" f |
Газ С | 1/2" m |
Объем воды | 11,8 л |
Модель котла 1.300 i
Модель котла | 1.300 i |
Размеры: | |
Высота | 850 мм |
Ширина | 350 мм |
Глубина | 680 мм |
Дымоход | 140 Ø мм |
Присоединения: | |
Подача A | 3/4" m |
Возврат В | 1 1/4" f |
Газ С | 1/2" m |
Объем воды | 14,6 л |
2с. Модели с закрытой камерой сгорания, поставляемые без гидравлических аксессуаров (насоса, расширительного бака и манометра)
Модель котла 1.230 FiN
Модель котла | 1.230 FiN |
Размеры: | |
Высота | 850 мм |
Ширина | 350 мм |
Глубина | 542 мм |
Присоединения: | |
Подача A | 3/4" m |
Возврат В | 3/4" m |
Газ С | 1/2" m |
Объем воды | 11,8 л |
Модель котла 1.300 FiN
Модель котла | 1.300 FiN |
Размеры: | |
Высота | 850 мм |
Ширина | 350 мм |
Глубина | 622 мм |
Присоединения: | |
Подача A | 3/4" m |
Возврат В | 3/4" m |
Газ С | 1/2" m |
Объем воды | 14,6 л |
2d. Модели с закрытой камерой сгорания, поставляемые с гидравлическими аксессуарами (насосом, расширительным баком и манометром)
Модель котла 1.230 Fi
Модель котла | 1.230 Fi |
Размеры: | |
Высота | 850 мм |
Ширина | 350 мм |
Глубина | 596 мм |
Присоединения: | |
Контур ГВС D | 3/4" f |
Подача A | 3/4" m |
Возврат В | 3/4" m |
Газ С | 1/2" m |
Объем воды | 11,8 л |
Модель котла 1.300 Fi
Модель котла | 1.300 Fi |
Размеры: | |
Высота | 850 мм |
Ширина | 350 мм |
Глубина | 676 мм |
Присоединения: | |
Контур ГВС D | 3/4" f |
Подача A | 3/4" m |
Возврат В | 3/4" m |
Газ С | 1/2" m |
Объем воды | 14,6 л |
f - внутренняя резьба
m - внешняя резьба
