Установка
После определения точного места установки котла можно приступать к самой установке, помня о соблюдении условий для тех. обслуживания (передняя дверца должна открываться).
При расчете веса котла и давления на пол помещения следует учитывать и вес воды (см. таблицу 2).
Пол в помещении, где установлен котел, должен быть выполнен из негорючего материала. При необходимости подложите под котел изолирующую подстилку из огнеупорного материала.
Для моделей 1.400 iN, 1.490 iN и 1.620 iN стабилизатор тяги не встроен в котёл, а поставляется в отдельной упаковке. Данное устройство представляет собой неотъемлемую часть котла. Датчик тяги установлен на стабилизаторе тяги.
ЗАПРЕЩАЕТСЯ УСТАНОВКА УКАЗАННЫХ МОДЕЛЕЙ КОТЛА БЕЗ ДАННОГО УСТРОЙСТВА!
ПРИСОЕДИНЕНИЕ К СИСТЕМЕ ОТОПЛЕНИЯ
Начать подключение котла к системе отопления следует с определения положения соединительных труб (присоединительные размеры приведены в таблице 2). Рекомендуется установить на трубах подачи и возврата контура отопления два запорных крана для возможности проведения сложных операций технического обслуживания без слива воды из всей системы отопления.
Необходимо установить на трубе возврата системы отопления механический фильтр («грязевик»). Фильтр устанавливается на горизонтальном участке. Кроме того, рекомендуется установить отдельно группу заполнения системы отопления.
Модели iN поставляются без расширительного бака, предохранительного клапана и манометра; данные устройства с нужными характеристиками должны быть включены в систему с учетом объема и гидравлического сопротивления системы отопления.
Выполнить присоединение к дымоходу при помощи металлической трубы нужного диаметра (см таблицу 2); труба должна быть устойчивой к износу, высоким температурам, а также агрессивному воздействию продуктов сгорания и их конденсатов.
Рекомендуется выполнять присоединение котла к дымоходу таким образом, чтобы была возможность последующего отсоединения для облегчения операций технического обслуживания.
Для разветвленной системы, снабженной электрическими клапанами с сервоприводом, необходимо предусмотреть присоединение бай-пасс («закоротку») на участке между трубами подачи и возврата воды из системы отопления в котел с установкой специального клапана с автоматически регулируемым отверстием (бай-пасс не требуется для систем, оснащенных зональными насосами).
Слив воды из котла выполняется при помощи крана слива, расположенного в правой части чугунного теплообменника.
Гидравлические схемы для разветвленных систем
ГАЗОВОЕ ПРИСОЕДИНЕНИЕ
Установка газовых аппаратов и первое включение должны выполняться квалифицированными техническими специалистами в соответствии с действующими нормами и правилами (см. § 2).
Присоединить трубу газового питания котла к газопроводу при помощи металлической трубы, установив при этом запорный кран на входе в котел.
Присоединительные размеры приведены в таблице 2.
Во избежание потерь мощности внутренний диаметр присоединительной газовой трубы должен быть не меньше входного диаметра патрубка.
УСТАНОВКА ТРУБ ЗАБОРА ВОЗДУХА - ОТВОДА ПРОДУКТОВ СГОРАНИЯ
Применение газовых котлы серии Slim Fi - FiN с закрытой камерой сгорания возможно благодаря поставляемым аксессуарам, о которых речь пойдет ниже.
Котлы спроектированы с возможностью подсоединения к коаксиальной системе труб забора воздуха – отвода продуктов сгорания (с вертикальным и горизонтальным расположением труб). При помощи специального адаптера - разделителя отвод продуктов сгорания и забора воздуха может осуществляться и по раздельным трубам.
При установке рекомендуется использоваться только фирменные аксессуары.
Коаксиальные 60/100 мм
Конфигурация труб | Коаксиальные 60/100 мм |
Макс. длина дымоотводящих труб без терминала | 5 м |
Уменьшение длины трубы при использовании колена 90° | 1 м |
Уменьшение длины трубы при использовании колена 45° | 0,5 м |
Диаметр внешнего наконечника | 100 м |
Внешний диаметр труб | 100 м |
Cдвоенные горизонтальные 80 мм
Конфигурация труб | Cдвоенные горизонтальные 80 мм |
Макс. длина дымоотводящих труб без терминала | 10 м |
Уменьшение длины трубы при использовании колена 90° | 0,5 м |
Уменьшение длины трубы при использовании колена 45° | 0,25 м |
Диаметр внешнего наконечника | - |
Внешний диаметр труб | 80 м |
Cдвоенные вертикальные 80 мм
Конфигурация труб | Cдвоенные вертикальные 80 мм |
Макс. длина дымоотводящих труб без терминала | 6 м |
Уменьшение длины трубы при использовании колена 90° | 0,5 м |
Уменьшение длины трубы при использовании колена 45° | 0,25 м |
Диаметр внешнего наконечника | 133 м |
Внешний диаметр труб | 80 м |
КОАКСИАЛЬНЫЕ ТРУБЫ
Трубы данной конфигурации позволяют осуществлять забор воздуха и отвод продуктов сгорания, как на улицу, так и в общий дымоход.
Колено 90° позволяет подсоединить котел к трубам забора воздуха – отвода продуктов сгорания в любом направлении благодаря возможности вращения на 180°. Данное колено может быть также использовано как дополнительное для коаксиальной системы или для колена 45°.

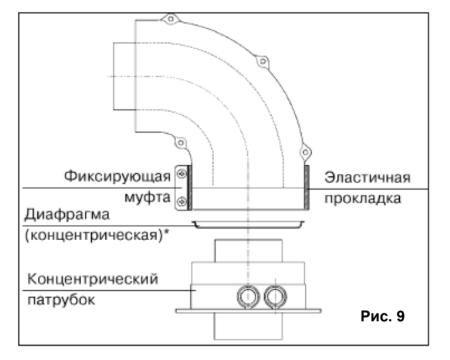

К котлу прилагается концентрическая диафрагма.
Концентрическая диафрагма устанавливается только при длине дымоотводящих труб менее 1 м.
При отводе продуктов сгорания на улицу дымоотводящие трубы должны выступать за стену не менее, чем на 18 мм для возможности установки алюминиевой накладки и герметизации швов, чтобы избежать попадания влаги.
Рисунок
Минимальный наклон таких дымоотводящих труб в сторону улицы должен составлять 1 см на метр длины.
Минимальный наклон дымоотводящих труб
Каждое колено 90° уменьшает общую длину на 1 метр.
Каждое колено 45° уменьшает общую длину на 0,5 метра.

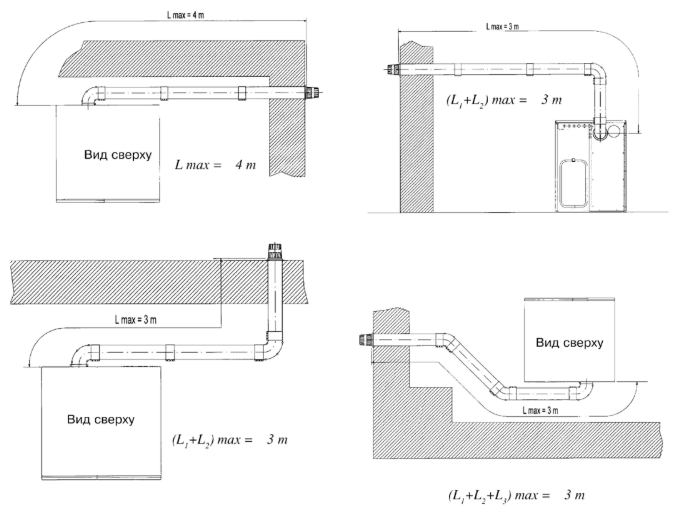

Примеры установки с горизонтальными трубами

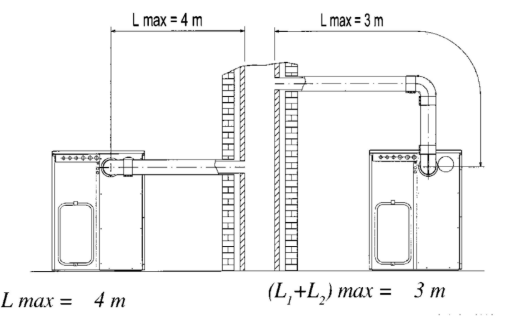

Примеры установки с отводом продуктов сгорания в общий дымоход (тип LAS)

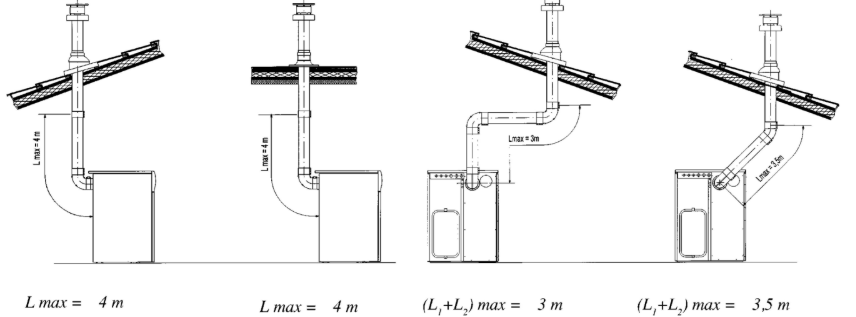

Примеры установки с отводом продуктов сгорания через вертикальный коаксиальный дымоход
Данная установка может быть выполнена как на наклонной, так и на плоской крыше при помощи дымохода и соответствующих декоративных накладок и наконечников, поставляемых по запросу.
Более подробная информация по монтажу данных аксессуаров изложена в прилагаемых к ним инструкциях.
РАЗДЕЛЬНЫЕ ТРУБЫ ДЛЯ ПРИТОКА ВОЗДУХА И ОТВОДА ПРОДУКТОВ СГОРАНИЯ

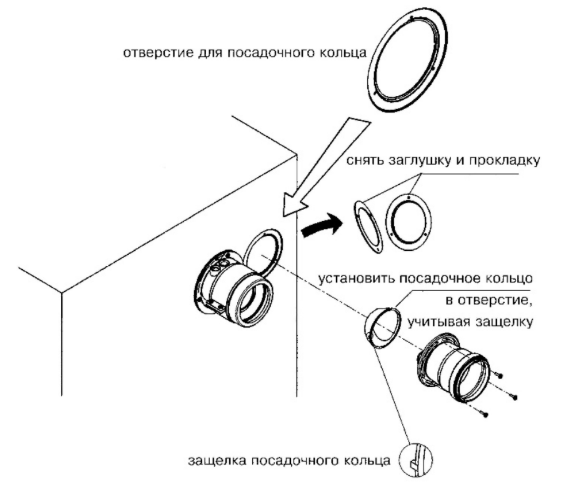

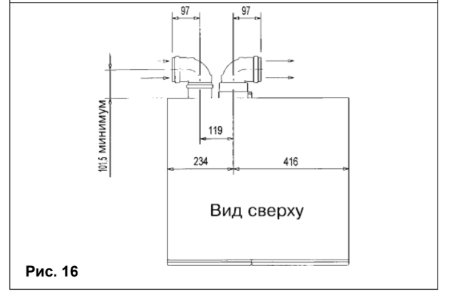

Данная система позволяет осуществлять отвод продуктов сгорания, как на улицу, так и в общий дымоход. Забор воздуха для горения и отвод продуктов сгорания может производиться с разных сторон. Разделитель, предлагаемый как один из аксессуаров, состоит из редукционного патрубка и патрубка забора воздуха с регулятором. При установке патрубка забора воздуха следует использовать прокладку и крепежные винты, снятые ранее с защитной крышки.
Более подробная информация по монтажу данных аксессуаров изложена в прилагаемых к ним инструкциях.
Трубы для притока воздуха и отвода продуктов сгорания

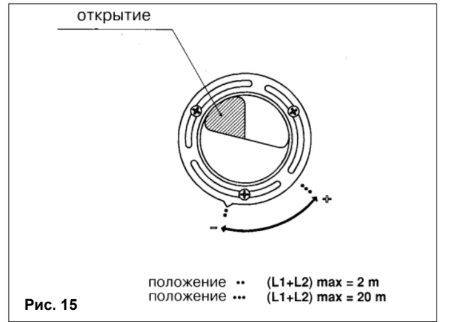

Регулировка заслонки подачи воздуха
Регулировка данной заслонки необходима для повышения производительности и улучшения параметров горения.
Поворачивая патрубок забора воздуха, возможно установить нужное количество воздуха в зависимости от общей длины труб забора воздуха и отвода продуктов сгорания.
Патрубок забора воздуха должен быть установлен с указателем, повернутым в сторону нижней части котла (см. рис. 15)
Нижняя часть котла
Для дальнейшего улучшения параметров сгорания можно провести анализ продуктов сгорания на количество CO2 в отходящих газах при максимальной тепловой мощности, после чего отрегулировать заслонку подачи воздуха, доведя содержание CO2 до:
• 6,5 % для природного газа (метан G20)
• 7 % для сжиженного газа (G30 -G31)
Колено 90° позволяет подсоединить котел к трубам забора воздуха – отвода продуктов сгорания в любом направлении благодаря возможности вращения на 180°. Данное колено может быть также использовано как дополнительное для коаксиальной системы или для колена 45°.
Каждое колено 90° уменьшает общую длину на 0,5 метра.
Каждое колено 45° уменьшает общую длину на 0,25 метра.

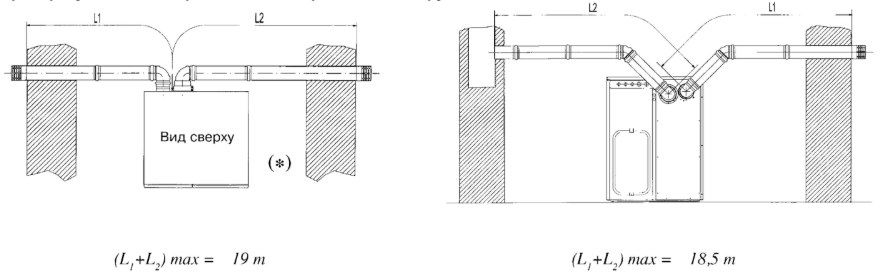

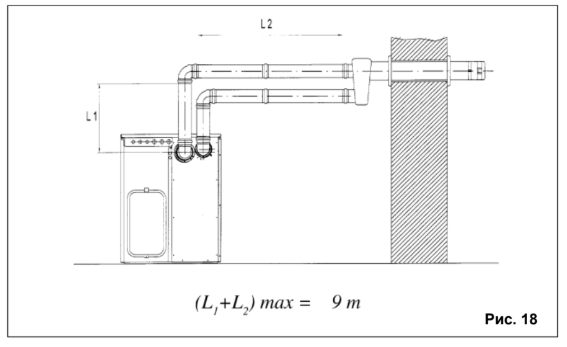

Примеры установки с горизонтальными раздельными трубами
(*) Оба терминала (забора воздуха и отвода продуктов сгорания) должны быть установлены на одной и той же стороне здания.
Длина дымоотводящей трубы никогда не должна превышать 10 м при колене 90o. При длине трубы более 6 м труба вместе с коленами по всей длине должна быть надежно изолирована.
Длина дымоотводящей трубы

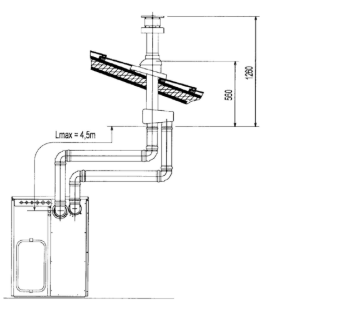

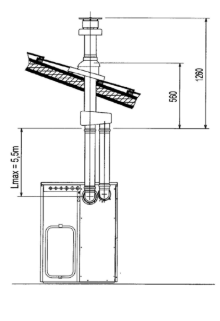

Примеры установки с вертикальными раздельными трубами
Отдельный канал для отвода продуктов сгорания должен быть надежно изолирован в точках соприкосновения со стенами помешения (например, стекловолокном)
Более подробная информация по монтажу данных аксессуаров изложена в прилагаемых к ним инструкциях.
