Присоединение бойлера BAXI SLIM UB 80-120
Для правильного присоединения бойлера к котлу выполните следующие операции, руководствуясь также инструкциями, прилагаемыми к бойлеру:
• Получить доступ к клеммной колодке в соответствии с разделом 5.1 «Электрическое присоединение котла. Доступ к клеммной колодке электропитания».
• Присоединить 2-жильный кабель, выходящий из бойлера, к зажимам 5 и 6 разъема М2 (серо-зеленый провод), предварительно удалив желтую перемычку. Провести кабель по соответствующим кабеледержателям котла.
Насос бойлера
• Присоединить насос бойлера к зажимам (37) и (39) клеммной колодки бойлера при помощи кабеля (рекомендуется трехжильный кабель сечением 1,5 мм2).
Регулятор воды ГВС (рис. 1, поз. 3) должен быть установлен на максимальное значение. Для регулирования температуры воды ГВС используйте регулятор бойлера.

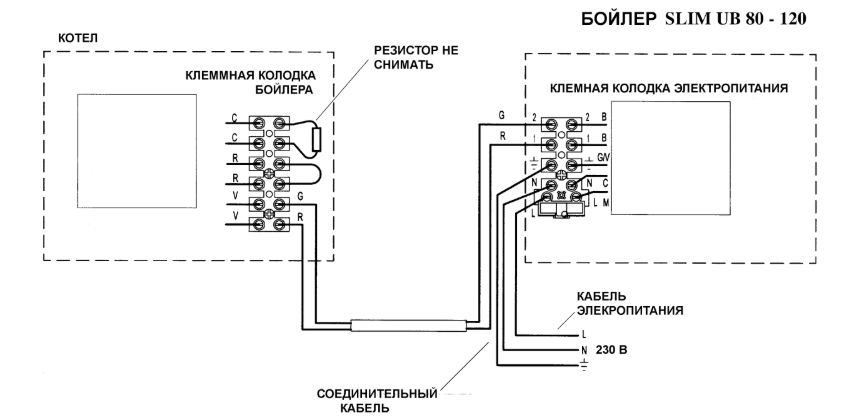

Электрическое присоединение для бойлера Slim UB 80-120
