Присоединение накопительного бойлера для горячей воды
К данным котлам может быть присоединен накопительный бойлер для горячей воды. Для присоединения могут быть использованы как бойлеры производства BAXI, так и любые бойлеры других торговых марок.
При выполнении гидравлического присоединения руководствуйтесь гидравлической схемой, приведенной на рис. 24.

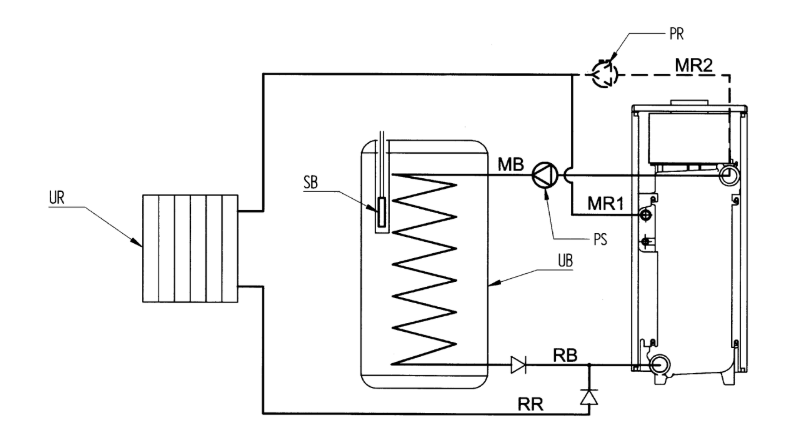

Схема гидравлического присоединения бойлера
ПОЯСНЕНИЯ
UB = накопительный бойлер
UR = отопительный котел
PS = насос бойлера
PR = насос котла
SB = датчик бойлера
MR1 = подача контура отопления (модели с гидравлическими аксессуарами)
MR2 = подача контура отопления (модели без гидравлических аксессуаров)
RR = возврат контура отопления
MB = подача бойлера
RB = возврат бойлера
Для выполнения электрического присоединения получите доступ к внутренней части электрической коробки, согласно инструкциям § 5.1 «Доступ к клеммной колодке электропитания». Проверьте установку переключателя на плате «D.POMPA» в положение «ON» для того, чтобы насос контура отопления останавливался при включении насоса бойлера.
Смотри также параграф § 15. «Регулировки на электронной плате».
Для выполнения электрического присоединения руководствуйтесь приведенными ниже инструкциями.
