Присоединение бойлера при помощи датчика температуры (NTC)

В комплект поставки одноконтурных котлов SLIM входит датчик бойлера NTC (KHG71406191-) и клеммная колодка для подключения насоса загрузки бойлера (8611910).

Для подключения контура ГВС необходимо выполнить следующие действия:

• Получить доступ к клеммной колодке в соответствии с разделом 5.1.

• Присоединить к переключателю А8 электронной платы котла клеммную колодку насоса загрузки бойлера. Провод заземления насоса (желто-зеленый) присоединить к клемме заземления, расположенной рядом с разъемом M2.

• Присоединить датчик бойлера NTC к зажимам 1 и 2 разъема М2, предварительно удалив электрическое сопротивление 10 кОм. Замкнуть имеющейся желтой перемычкой контакты 5 и 6 разъема М2 (сместить один из концов желтой перемычки с зажима 5 на зажим 6 разъема М2).

В качестве альтернативного варианта возможно использовать поставляемый отдельно, в качестве аксессуара, комплект подключения (KHW71408741-). Для альтернативного варианта электрического присоединения выполните следующие операции, руководствуясь также рисунком 25:

• Получить доступ к клеммной колодке в соответствии с разделом 5.1 «Электрическое присоединение котла. Доступ к клеммной колодке электропитания».

• Присоединить пятижильный кабель, поставляемый с комплектом, к переключателю А8 электронной платы и к зажимам 1 и 2 разъема М2 (черный и красный провода), предварительно удалив электрическое сопротивление 10 кОм. По завершении данной операции присоединить клемму заземления.

• Сместить один из концов желтой перемычки «Программатор ГВС» с зажима 5 на зажим 6 разъема М2 (активация функции ГВС).

• Провести кабель по соответствующим кабеледержателям и зафиксировать шестиполюсный разъем в задней части котла при помощи соответствующих винтов, поставляемых в комплекте, предварительно сняв крышки с разъема.


Датчик ГВС

• Присоединить датчик ГВС к зажимам Т1 и Т2 шестиполюсного разъема и установить датчик в гильзу бойлера (гильза для термостата).


Насос бойлера

• Присоединить насос бойлера к зажимам шестиполюсного разъема при помощи кабеля (рекомендуется трехжильный кабель, сечением 1,5 мм2).

• Закрыть крышки шестиполюсного разъема.

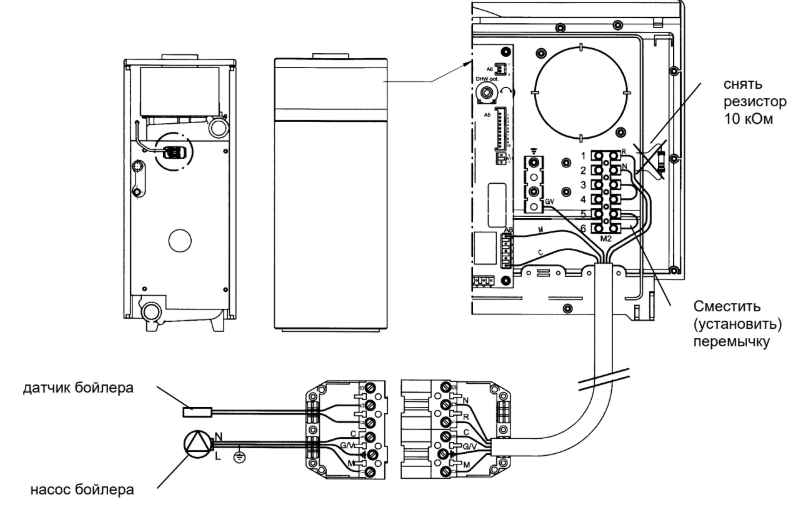

Присоединение датчика и насоса загрузки бойлера
