Характеристики расход / напор (только для моделей i)
Циркуляционный насос, используемый в котле, отличается высоким напором и низким шумовым уровнем и может быть использован в любых системах отопления, как однотрубных, так и двухтрубных.
Насос, установлен на котле на максимальную скорость (III). He рекомендуется работа насоса на первой скорости, так как при этом характеристики расход/напор не отвечают требованиям обычной эксплуатации.

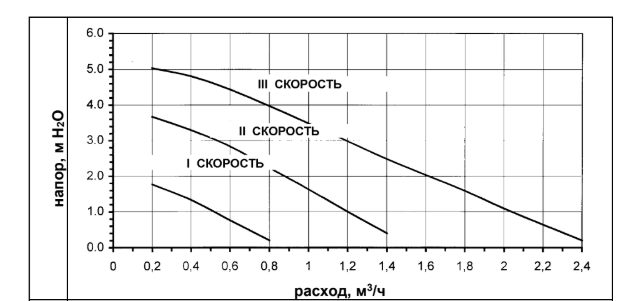

Кривые расход - напор (приведены с учетом потерь напора в котле)
