ДАТЧИК НАРУЖНОЙ ТЕМПЕРАТУРЫ
Датчик наружной температуры

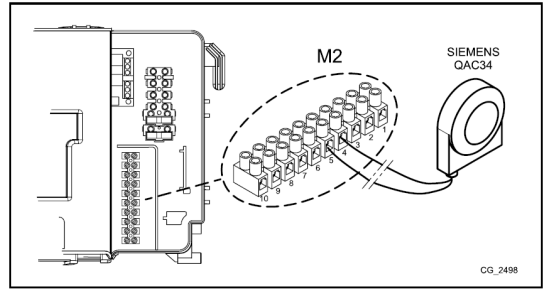

Подключите провода датчика наружной температуры к клеммам 4-5 клеммной колодки М2, как показано на рисунке выше, соблюдайте указания руководства, поставляемого в комплекте с датчиком.
При подключенном датчике наружной температуры регулировка температуры подачи зависит от устройств, подключенных к котлу, как показано ниже:
- ПОДКЛЮЧЕНИЕ КОМНАТНОГО ТЕРМОСТАТА БЕЗ УДАЛЕННОГО УПРАВЛЕНИЯ
Кривая Kt задается вручную клавишами
на панели управления котла. - ПОДКЛЮЧЕНИЕ БЛОКА УДАЛЕННОГО УПРАВЛЕНИЯ БЕЗ КОМНАТНОГО ТЕРМОСТАТА
При установленном блоке удаленного управления (раздел УСТАНОВКА БЛОКА УДАЛЕННОГО УПРАВЛЕНИЯ НА СТЕНЕ), регулировка температуры подачи контура отопления зависит от кривой K REG, коэффициента корректировки KORR (влияющего на температуру в помещении) и от температуры в помещении (TAMB), заданных вручную клавишами
- ПОДКЛЮЧЕНИЕ КОМНАТНОГО ТЕРМОСТАТА И БЛОКА УДАЛЕННОГО УПРАВЛЕНИЯ
Если оба устройства – комнатный термостат и блок удаленного управления – подключены к котлу, регулировка температуры подачи контура отопления зависит от кривой, заданной для каждого из указанных устройств, как описано выше.
1) ЗАДАНИЕ КЛИМАТИЧЕСКОЙ КРИВОЙ Kt С КОМНАТНЫМ ТЕРМОСТАТОМ (ТА) С ПАНЕЛИ УПРАВЛЕНИЯ КОТЛА
Если к котлу подключен датчик наружной температуры, электронная панель управления регулирует расчетную температуру подачи в соответствии с заданным коэффициентом Kt. Нажатием кнопок , как указывается в схеме в приложении РАЗДЕЛ Е, выберите наиболее подходящую кривую (от 00 до 90).
ВАЖНО: Кривая Kt может настраиваться с панели управления котла только, если блок удаленного контроля отключен.
График
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ К СХЕМЕ – РАЗДЕЛ Е
| Температура подачи |
| Температура наружного воздуха |
1) ЗАДАНИЕ КЛИМАТИЧЕСКОЙ КРИВОЙ K REG С БЛОКА УДАЛЕННОГО УПРАВЛЕНИЯ
См. разделы «ФУНКЦИИ УСТАНОВЩИКА» - «НАСТРОЙКА ПАРАМЕТРОВ» - «K REG»
Подключите датчик наружной температуры к котлу с целью отображения на дисплее комнатного устройства температуры наружного воздуха в °C.
Дисплей комнатного устройства температуры
ПОДКЛЮЧЕНИЕ К ЗОНОВОЙ СИСТЕМЕ
Для использования данной функции установите электронную плату программируемого реле, которая поставляется как дополнительное оборудование.

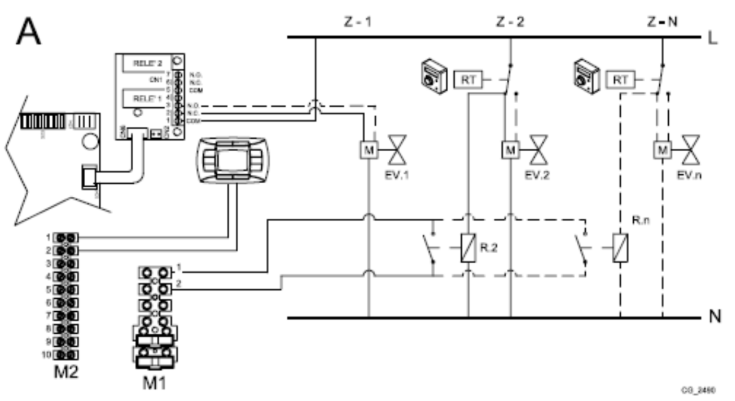

КЛЮЧ ДЛЯ ЭЛЕКТРИЧЕСКИХ ПОДКЛЮЧЕНИЙ (См. схему А в приложении РАЗДЕЛ F в конце настоящего руководства)
КЛЮЧ ДЛЯ ЭЛЕКТРИЧЕСКИХ ПОДКЛЮЧЕНИЙ
Z | Зона (1...No) | EV | Зоновый электроклапан |
R | Реле | RT | Комнатный термостат |
Данный котел может управлять зоновой системой отопления. Комнатный блок (настенный) может использоваться для управления одной зоной, а обычный термостат – для управления остальными зонами.
ПОДКЛЮЧЕНИЯ СИСТЕМЫ
- Подключите клапан /насос зоны 1 к клеммам 1-3 на плате реле клеммной коробки внутри панели управления котла.
- Подключите контакт комнатного термостата других зон к клеммам 1-2 клеммной коробки М1 (раздел ПОДКЛЮЧЕНИЕ КОМНАТНОГО ТЕРМОСТАТА).
Убедитесь, что параметр Р04 = 02. Задайте параметр Р10 (раздел НАСТРОЙКА ПАРАМЕТРОВ).
