Технические спецификации

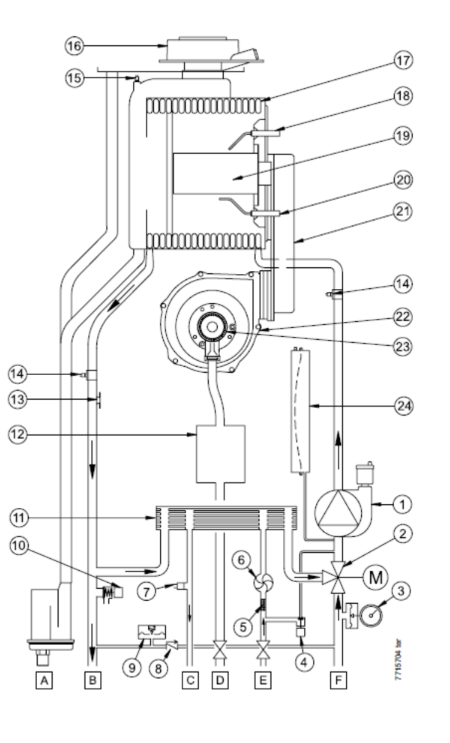

Эскиз котла моделей
1 - Насос с воздухоотделителем | 18 - Электрод розжига |
2 - 3х-ходовой клапан с сервоприводом | 19 - Горелка |
3 - Манометр | 20 - Электрод обнаружения пламени |
4 - Ручной кран заполнения котла | 21 - Смесительный коллектор воздух/газ |
5 - Сменный фильтр контура ХВС | 22 - Вентилятор |
6 - Датчик приоритетного производства ГВС | 23 - Трубка Вентури |
7 - Датчик НТК ГВС | 24 - Расширительный бак |
8 - Обратный клапан на автоматическом байпасе | |
9 - Датчик гидравлического давления | |
10 - Предохранительный гидравлический клапан кран слива воды из котла | |
11 - Теплообменник ГВС | A - Сифон со сливом конденсата |
12 - Газовый клапан | B - Кран подачи воды для отопления |
13 - Предохранительный термостат | C - Выход ГВС/Накопительный бойлер |
14 - Датчик НТК контура отопления (подача/обратный контур) | D - Вентиль подачи газа |
15 - Датчик дымов | E - Кран охлаждения на входе ГВС |
16 - Коаксиальный соединитель | F - Кран обратного контура отопления |
17 - Теплообменник вода-дым |
Технические характеристики LUNA AIR 24
Категория | II2H3P |
Тип газа | G20 - G31 |
Макс. потребляемая тепловая мощность (ГВС) | 24,7 кВт |
Макс. потребляемая тепловая мощность (отопление) | 20,6 кВт |
Мин. потребляемая тепловая мощность | 3,5 кВт |
Макс. полезная тепловая мощность (ГВС) | 24,0 кВт |
Макс. полезная тепловая мощность при 80/60 °C | 20,0 кВт |
Макс. полезная тепловая мощность при 50/30 °C | 21,8 кВт |
Мин. полезная тепловая мощность при 80/60 °C | 3,4 кВт |
Мин. полезная тепловая мощность при 50/30 °C | 3,7 кВт |
Номинальный КПД 80/60 °C | 97,7 % |
Номинальный КПД 50/30 °C | 105,8 % |
КПД 30% Pn | 107,6 % |
Макс. давление воды отопительного контура | 3 бар |
Мин. давление воды отопительного контура | 0,5 бар |
Объем расширительного бака | 8 л |
Минимальное давление в расширительном баке | 0,8 бар |
Макс. давление воды в контуре ГВС | 8,0 бар |
Мин. динамическое давление воды в контуре ГВС | 0,15 бар |
Минимальный расход воды в контуре ГВС | 2,0 л/мин |
Производство горячей воды при ∆T = 25 °C | 13,8 л/мин |
Производство горячей воды при ∆T = 35 °C | 9,8 л/мин |
Удельный расход “D” (EN 13203-1) | 11,5 л/мин |
Диапазон температуры воды в контуре отопления | 25 °C÷80 °C |
Диапазон температуры воды в контуре ГВС | 35 °C÷60 °C |
Тип дымохода | C13 - C33 - C43 - C53 - C63 - C83 - B23 |
Диаметр коаксиального дымохода | 60 мм/100мм |
Диаметр раздельного дымохода | 80мм/80мм |
Макс. массовый расход дымовых газов | 0,012 кг/с |
Мин. массовый расход дымовых газов | 0,002 кг/с |
Макс. температура дымовых газов | 80 °C |
Класс Nox | 6 |
Входное давление природного газа 2H | 20 мбар |
Входное давление сжиженного газа (пропана) 3Р | 37 мбар |
Напряжение электропитания | 230 B |
Частота электрической сети | 50 Гц |
Номинальная электрическая мощность | 85 Вт |
Вес нетто | 32,5 кг |
Размеры (высота/ширина/глубина) | 770/470/238 мм |
Размеры кожуха/короба (высота/ширина/глубина) | 1170/600/240 мм |
Степень защиты от влаги (EN 60529) | IPX5D |
Qmax (G20) - 2H | 2,61 м3/ч |
Qmin (G20) - 2H | 0,37 м3/ч |
Qmax (G31) - 3P | 1,92 кг/ч |
Qmin (G31) - 3P | 0,27 кг/ч |
Сертификат ЕС 0085CL0214 |
