721710001
ECOFOUR 24F EV
Модель в Россию не поставляется
Данные о характеристиках отсутствуют
| Позиция на чертеже | Артикул | Фото | Английское наименование | Русское наименование | Рекомендованная розничная цена, у.е. | Наличие на складах | Коды возможной замены | Начиная с серийного номера | До серийного номера | Взаимозаменяемость | Код новой детали | Дополн. инфо | Корзина |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 73 | 607290 |  Скачать | AUTOMATIC AIR VENT | воздухоотводчик автоматический | 20.05 | Наличие | Скачать | ||||||
| 31 | 612970 |  Скачать | COMB. CHAMBER FRONTAL PANEL | Крышка термоизоляционной панели передняя | 22.91 | Наличие | - | ||||||
| 81 | 620340 |  Скачать | FILTER-TRASDUC GROUP -100078- | Датчик протока ГВС с фильтром | 39.9 | Наличие | Скачать | ||||||
| 90 | 620890 |  Скачать | FILLING GR.WITH TURBINE 120074 | кран наполнения системы в сборе | 23.78 | Наличие | Скачать | ||||||
| 4 | 628820 |  Скачать | FRONTAL PANEL ASS. ECO4 ATM | Панель передняя в сборе | 48.35 | Наличие | Скачать | ||||||
| 151 | 631660 |  Скачать | CONTROL BOX COVER ECO4 | кожух электрической коробки | 5.7 | Наличие | 5413650 | - | |||||
| 40 | 5103360 |  Скачать | SURROUND - VIEWING WINDOW | Рамка крепления стекла | 5.16 | Наличие | 7733862 | Скачать | |||||
| 12 | 5108690 |  Скачать | PLATE BLANKING | заглушка отверстия всасывания воздуха | 3.03 | Наличие | Скачать | ||||||
| 34 | 5113650 |  Скачать | PRIMARY EXCHANGER FIXING CLIP | Клипсы крепежные теплообменника | 2.6 | Наличие | 7731883 | Скачать | |||||
| 25 | 5113800 |  Скачать | CONVEYOR ASSEMBLY | колпак вытяжки в сборе | 10.73 | Наличие | - | ||||||
| 305 | 5113810 |  Скачать | EVACUATION SMOKE CHIMNEY | Площадка крепления вентилятора | 53.3 | Наличие | Скачать | ||||||
| 692 | 5114360 |  Скачать | PRIMARY EXCHANGER CLIPS | клипсы теплообменника | 5 | Наличие | Скачать | ||||||
| 5 | 5117420 |  Скачать | TRAVERSE SIDES CONNECTION FF | Планка соединительная боковых панелей | 3.7 | Наличие | Скачать | ||||||
| 693 | 5117440 | PRINTED CNTR. PANEL PROTECTION | накладка защитная панели управления | 0 | Наличие | 710471300 | - | ||||||
| 9 | 5117740 |  Скачать | FLUE REDUCTION d.78mm | Ограничитель забора воздуха | 6.55 | Скачать | |||||||
| 39 | 5203930 |  Скачать | VIEWING WINDOW | Стекло смотровое | 4.92 | Наличие | 7733860 | Скачать | |||||
| 139 | 5206620 |  Скачать | CONNECTOR-GAS VALVE INLET | Патрубок на входе газового клапана | 20.58 | Наличие | Скачать | ||||||
| 28 | 5213210 |  Скачать | INSULATING PANEL | термоизоляционная панель боковая | 25.07 | Наличие | 5212210 | Скачать | |||||
| 29 | 5213280 |  Скачать | INSULATING PANEL | термоизоляционная панель задняя | 18.45 | Наличие | 5212220 | Скачать | |||||
| 30 | 5213370 |  Скачать | INSULATING PANEL | Термоизоляционная панель передняя | 19.22 | Наличие | 5212260 | Скачать | |||||
| 137 | 5214280 |  Скачать | GAS VALVE ELBOW OUTLET FF | трубка газовая | 13.51 | Наличие | Скачать | ||||||
| 17 | 5214290 |  Скачать | BEND FLUE EMISSIONS ECO4 | Устройство вытяжки | 14.41 | Наличие | Скачать | ||||||
| 38 | 5401610 |  Скачать | VIEWING WINDOW GASKET | Уплотнение стекла смотрового | 2.32 | Наличие | 7733858 | Скачать | |||||
| 138 | 5402010 |  Скачать | O-RING 22.22x2.62 - 10PCS | Уплотнение кольцевое 22,22х2,62 (УПАКОВКА - 10 шт) | 2.36 | Наличие | 5402010P1 | Скачать | |||||
| 21 | 5402050 |  Скачать | GASKET 6,1X11,5X1,5 WRC - 10PCS | Уплотнение плоское кольцевое 6.1X11.5X1.5 (УПАКОВКА - 10 шт) | 2.97 | Наличие | YYY005402052 5400931 5402080 200025368 5402050P1 | Скачать | |||||
| 132 | 5402830 |  Скачать | WASHER - SENSOR SEALING - 10PCS | Уплотнение датчика температуры (NTC) 9.7X15X3 (УПАКОВКА - 10 шт) | 3.5 | Наличие | YYY005402833 200025369 5402830P1 | Скачать | |||||
| 511 | 5404600 |  Скачать | O.R. 17,86x2,62 - 10PCS | Уплотнение кольцевое 17,86х2,62 (УПАКОВКА - 10 шт) | 2.64 | Наличие | 5404600P1 | Скачать | |||||
| 192 | 5404650 |  Скачать | SEALING WASHER G 3/4 - 10PCS | Уплотнение G. 3/4 17x24x2 (УПАКОВКА - 10 шт) | 4.18 | Наличие | 5404650P1 | Скачать | |||||
| 75 | 5404670 |  Скачать | GROMMET - PIPE ASSEMBLY | Уплотнение трубки теплообменника | 2.6 | Наличие | YYY005404671 200025370 | Скачать | |||||
| 74 | 5406360 |  Скачать | O-RING 14X1,78 EP - 10PCS | Уплотнение кольцевое (УПАКОВКА - 10 шт) | 3.78 | Наличие | 5405310 5406360P1 | Скачать | |||||
| 13 | 5407400 |  Скачать | SUCTION CAP GASKET - 10PCS | Уплотнение кольцевое (УПАКОВКА - 10 шт) | 10.53 | Наличие | 5404810 5407400P1 | Скачать | |||||
| 47 | 5407810 |  Скачать | GASKET-MANIFOLD ADAPTOR | Уплотнение рампы подачи газа | 0.76 | Наличие | Скачать | ||||||
| 61 | 5407830 |  Скачать | INSULATION BOOT - ELECTRODE | колпачок электрода изоляционный | 1.83 | Наличие | Скачать | ||||||
| 45 | 5407940 |  Скачать | GASKET-BURNER MANIFOLD | Уплотнение рампы подачи газа | 0.98 | Наличие | 7733846 | Скачать | |||||
| 8 | 5408080 |  Скачать | PRESSURE SWITCH PIPE L=270 | Трубка пневмореле | 6.74 | Наличие | 5405580 | Скачать | |||||
| 231 | 5409480 |  Скачать | FLUE INTAKE | штуцер для анализа продуктов сгорания | 5.14 | Наличие | Скачать | ||||||
| 49 | 5409520 |  Скачать | HOSE ADAPTER CAP | колпачок фланца дымохода | 1.42 | Наличие | Скачать | ||||||
| 62 | 5409570 |  Скачать | SEALED CHAMBER HOSE ADAPTER | штуцер компенсационной трубки | 5.12 | Наличие | YYY005409572 200025372 5643090 | Скачать | |||||
| 425 | 5412270 |  Скачать | GASKET FAN HT | Уплотнение вентилятора | 4.62 | Наличие | Скачать | ||||||
| 18 | 5413850 |  Скачать | PRESS.SENS.VENTURI SINGLE TAP | Вентури трубка | 11.35 | Наличие | 200025393 | Скачать | |||||
| 174 | 5414010 |  Скачать | KEYBOARD ECO4 BAXI | клавиши | 8.42 | Наличие | Скачать | ||||||
| 24 | 5414320 |  Скачать | PIPE-VALVE COMPENS.4,5x8 L=170 | Трубка компенсации | 5.02 | Наличие | 5407930 200025371 YYY005407931 | Скачать | |||||
| 91 | 5652030 |  Скачать | DRAINING TAP | Кран сливной | 20.58 | Наличие | 9951120 5625450 625450 | Скачать | |||||
| 140 | 5653610 |  Скачать | GAS VALVE | клапан газовый (SIT 845 SIGMA) | 149.45 | Наличие | 767738500 | Скачать | |||||
| 46 | 5657180 |  Скачать | ADAPTOR-MANIFOLD | Фланец с прокладкой рампы подачи газа в сборе | 9.42 | Наличие | 5210680 | Скачать | |||||
| 41 | 5663710 |  Скачать | BURNER ASSEMBLY (13 ELEM.) | Горелка (13 элементов) | 168.61 | Наличие | Скачать | ||||||
| 37 | 5663830 |  Скачать | SEALED CHAMBER FRONT PANEL | изоляционная панель | 80.1 | Наличие | Скачать | ||||||
| 44 | 5666400 |  Скачать | NATURAL GAS INJECTORS KIT | Инжекторы для природного газа комплект | 27.45 | Наличие | 7733876 608430 | Скачать | |||||
| 70 | 5676860 |  Скачать | PIPE ASS.(PUMP/EXCHANGER)ECO3 | Трубка соединительная в сборе | 44.73 | Наличие | Скачать | ||||||
| 136 | 5676870 |  Скачать | PIPE ASS.(3 WAY VALVE/EXCHANG) | Трубка теплообменник/трехходовой клапан | 20.12 | Наличие | Скачать | ||||||
| 32 | 5677660 |  Скачать | PRIMARY EXCHANGER WITH CLIPS | Теплообменник основной с клипсами | 285.08 | Наличие | 5692530 | Скачать | |||||
| 44 | 5680020 |  Скачать | TRANSFORMATION KIT G31 | Инжекторы для сжиженного газа комплект 0,77 - 13 шт. | 28.1 | Наличие | 7731914 5666390 7723785 608450 5699390 | Скачать | |||||
| 259 | 5681120 |  Скачать | BRAND BAXI LUNA3 | марка BAXI | 3.57 | Наличие | Скачать | ||||||
| 22 | 5682150 |  Скачать | FAN | вентилятор | 111.18 | Наличие | Скачать | ||||||
| 166 | 5688430 |  Скачать | TERM.BOARD/DOUBLE FUSE HOLDER | Колодка клемная с предохранителями | 10.95 | Наличие | YYY005688431 200025373 7733739 | Скачать | |||||
| 147 | 5693850 |  Скачать | CONNECTION TRAVERSE ECO4 | соединительная панель | 25.25 | Наличие | Скачать | ||||||
| 35 | 5693920 |  Скачать | CIRC.EXPANS.VESSEL 6l | Бак расширительный 6 л | 76.01 | Наличие | 5695230 | Скачать | |||||
| 337 | 5694580 |  Скачать | 3 WAY VALVE MOTOR | мотор трехходового клапана | 56.4 | Наличие | YYY56945811P 200025379 5647340 7815639 710188300 YYY005694581 KHG71410661- | Скачать | |||||
| 3 | 5698670 |  Скачать | RIGHT PANEL ASSEMBLY ECO4 FF | Панель правая в сборе | 26.83 | Наличие | Скачать | ||||||
| 2 | 5698680 |  Скачать | LEFT PANEL ASSEMBLY ECO4 FF | Панель в сборе левая | 26.83 | Наличие | Скачать | ||||||
| 43 | 5698700 | GAS RAMP 13HOLES/INJECT. d1,28 | Рампа подачи газа с инжекторами | 69.89 | Наличие | - | |||||||
| 152 | 5698880 |  Скачать | CONTROL PANEL ECO4 BAXI | Крышка декоративная панели управления | 13.97 | Наличие | Скачать | ||||||
| 27 | 5700020 | COMB.CHAMBER ASS.ECO4 FF | крышка термоизоляционной панели | 59.79 | Наличие | 5693910 | - | ||||||
| 154 | 5702450 |  Скачать | PCB GROUP HDIMS 02 | Электронная плата | 246.15 | Наличие | 710825300 7731864 7805271 | Скачать | |||||

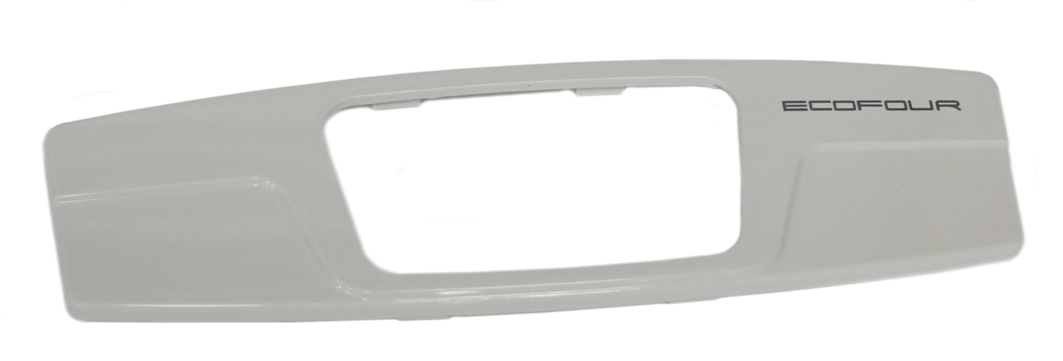

| 162 | 5702560 |  Скачать | PANEL PLATE ECOFOUR BAXI | крышка панели управления | 7 | Наличие | Скачать | ||||||
| 336 | 8380680 |  Скачать | CLIP-RETAINING - 10PCS | Пружина фиксирующая крепления мотора трехходового клапана (УПАКОВКА - 10 шт) | 5.42 | Наличие | YYY008380681 200025374 63014310061P 8380680P1 | Скачать | |||||
| 999 | 8414540 |  Скачать | CABLE | Перемычка комнатного термостата | 1.45 | Наличие | YYY008414541 200025375 | Скачать | |||||
| 999 | 8414620 |  Скачать | CABLE | Проводка электрическая кабель питания | 7.97 | Наличие | YYY008414622 200025376 | - | |||||
| 999 | 8419040 |  Скачать | CABLE - EARTH | кабель заземления | 1.87 | Наличие | - | ||||||
| 63 | 8422570 |  Скачать | ELECTRODE - IGNITION | Электрод розжига (или контроля пламени) | 17.82 | Наличие | 8421950 8422000 | Скачать | |||||
| 624 | 8435380 |  Скачать | FLOW RILEVATOR | датчик Холла в сборе | 29.25 | Наличие | Скачать | ||||||
| 131 | 8435400 |  Скачать | NTC SENSOR | Датчик температуры NTC (погружной) | 24.43 | Наличие | YYY84354011P 8434840 200025382 7815662 YYY008435401 | Скачать | |||||
| 528 | 8435500 |  Скачать | NTC SENSOR D18-ITS2410201/0- | датчик температуры (NTC) (накладной) D18-ITS2410201/0- | 24.28 | Наличие | 06054000151P 200025366 605400015 | Скачать | |||||
| 999 | 8513640 |  Скачать | LOW VOLTAGE WIRING ECO4 | Проводка электрическая низковольтная (От разъема платы Х5 к модулятору, клеммной колодке, датчику NTC ГВС, реле минимального давления и датчику протока ГВС) | 17.28 | Наличие | - | ||||||
| 999 | 8513660 |  Скачать | FAN WIRING ECO4 | Проводка электрическая вентилятора от разъема платы Х2 | 11.22 | Наличие | - | ||||||
| 999 | 8513670 |  Скачать | LOW VOLTAGE WIRING ECO4 FF | Проводка электрическая низковольтная (от разъем платы Х4 к термостату перегрева, датчику NTC отопления, пневмореле) | 20.73 | Наличие | - | ||||||
| 999 | 8612480 |  Скачать | HIGH VOLTAGE WIRING ECO4 | Проводка электрическая (от разъема платы Х3 к клеммной колодке, трехходовому клапану, насосу, газ. Клапану Honeywell) | 36.66 | - | |||||||
| 168 | 9950580 |  Скачать | FUSE | Предохранитель плавкий (2 А- 250 В) | 1.9 | Наличие | 8421410 7732048 | Скачать | |||||
| 135 | 9951610 |  Скачать | LIMIT THERMOSTAT 105½C | Термостат предохранительный 105 С | 39.22 | Наличие | 7733850 YYY009951612 YYY99516121P | Скачать | |||||
| 169 | 9951650 |  Скачать | MANOMETER D.40 | манометр | 39.7 | Наличие | 5653700 9951330 YYY009951651 YYY99516511P | Скачать | |||||
| 340 | 9951690 |  Скачать | PRESSURE SWITCH | Прессостат предохранительный системы отопления | 39.54 | Наличие | 5687030 5663750 YYY009951692 YYY99516921P | Скачать | |||||
| 92 | 710109400 |  Скачать | HYDRAULIC SAFETY VALVE 3 BAR | Клапан предохранительный 3 бар | 21.28 | Наличие | 7815642 | - | |||||
| 59 | 710430800 |  Скачать | IGNITION CABLE L=250 RESIST. | кабель электрода зажигания | 4.36 | Наличие | 8612400 | Скачать | |||||
| 795 | 710447300 |  Скачать | CONDENSATE TRAP | Конденсатосборник | 8.53 | Наличие | 7869127 | - | |||||
| 999 | 710861400 |  Скачать | CABLE 3WV/PUMP/GAS V. | высоковольтная. проводка насос, трехходовой клапан, газ. клапана | 27.61 | Наличие | 8513630 | - | |||||
| 33 | 710963000 |  Скачать | O-RING 21,5X3 EP70 TFL - 10PCS | Уплотнение кольцевое 21,5X3 (УПАКОВКА - 10 шт) | 3.05 | Наличие | 5403130 710963000P1 | - | |||||
| 120 | 711356900 |  Скачать | 3 WAY VALVE CARTRIDGE | Картридж трехходового клапана | 77.7 | Наличие | 7726370 627880 626710 | 1909 | - | ||||
| 102 | 711606000 |  Скачать | 3 WAY VALVE ASS. | клапан 3-ходовой в сборе | 0 | Наличие | 7726374 | 1909 | - | ||||
| 80 | 711608300 |  Скачать | HYDRAULIC INLET GROUP | гидравлическая группа входная | 106.73 | Наличие | - | ||||||
| 76 | 711612600 |  Скачать | DHW PLATE EXCHANGER 10 PLATES | Теплообменник ГВС пластинчатый вторичный на 10 пластин | 88.82 | Наличие | 7116128 711612800 711613000 | - | |||||
| 77 | 711613500 |  Скачать | DHW PLATE EXCHANGER OR - 10PCS | Уплотнение вторичного теплообменника (УПАКОВКА - 10 шт) | 5.57 | Наличие | 711613500P1 | - | |||||
| 809 | 711615000 |  Скачать | SPRING - 10PCS | Пружина (УПАКОВКА - 10 шт) | 9.31 | Наличие | 711615000P1 | - | |||||
| 87 | 711652300 |  Скачать | PUMP CONNECTING ELEMENT/OR | Соединительный элемент насоса | 6.18 | Наличие | - | ||||||
| 808 | 721311400 |  Скачать | O-RING 18X2 - 10PCS | Уплотнение кольцевое 18X2 (УПАКОВКА - 10 шт) | 5.53 | Наличие | 721311400P1 | - | |||||
| 23 | 721890300 |  Скачать | FLUE PRESS.SWITCH 70-60Pa | Пневмореле 70-60Pa | 57.95 | Наличие | 710789900 628610 628720 628770 5663820 | - | |||||
| 72 | 722275900 |  Скачать | PUMP 1 SPEED N/E | Насос циркуляционный | 224.37 | Наличие | 5661200 | - | |||||
| 120 | 7726370 |  Скачать | 3 WAY VALVE CARTRIDGE BAXI | Картридж трехходового клапана | 99.02 | Наличие | 711356900 626710 627880 | 1910 | YES | - | |||
| 102 | 7726374 |  Скачать | 3 WAY VALVE ASS. | клапан 3-ходовой в сборе | 221.01 | Наличие | 711606000 | 1910 | YES | - |
