710843601
LUNA PLATINUM 1.32 GA
120839097 - 122039768
Модель в Россию не поставляется
| Позиция на чертеже | Артикул | Фото | Английское наименование | Русское наименование | Рекомендованная розничная цена, у.е. | Наличие на складах | Коды возможной замены | Начиная с серийного номера | До серийного номера | Взаимозаменяемость | Код новой детали | Дополн. инфо | Корзина |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 120 | 600750 |  Скачать | SPACER ASSEMBLY | заглушка гидравлической системы | 30.25 | Наличие | Скачать | ||||||
| 510 | 600760 |  Скачать | DHW PADDLE ASSEMBLY | затвор ГВС | 21.83 | Наличие | Скачать | ||||||
| 119 | 605760 |  Скачать | HYDRAULIC VENTURI ASSEMBLY | тарелочка системы отопления в сборе | 9.15 | Наличие | Скачать | ||||||
| 113 | 617100 |  Скачать | BY-PASS GR. | бай-пасс в сборе | 33.9 | Наличие | Скачать | ||||||
| 732 | 620210 |  Скачать | SPRING ASS. | пружина коническая | 9.03 | Наличие | - | ||||||
| 12 | 5108690 |  Скачать | PLATE BLANKING | заглушка отверстия всасывания воздуха | 3.03 | Наличие | Скачать | ||||||
| 682 | 5211800 |  Скачать | FLAME INSPECTION | Стекло смотровое | 3.42 | Наличие | - | ||||||
| 408 | 5212900 | COMB.CHAMBER UPPER COVER | Крышка камеры сгорания передняя | 0 | Наличие | 711571000 | 1418 | 711571000 | - | ||||
| 21 | 5402050 |  Скачать | GASKET 6,1X11,5X1,5 WRC - 10PCS | Уплотнение плоское кольцевое 6.1X11.5X1.5 (УПАКОВКА - 10 шт) | 2.97 | Наличие | YYY005402052 5400931 5402080 200025368 5402050P1 | Скачать | |||||
| 33 | 5403130 |  Скачать | ANELLO OR 22X3 EPDM | Уплотнение кольцевое | 0 | Наличие | 710963000 710963000P1 | 1311 | 710963000 | Скачать | |||
| 511 | 5404600 |  Скачать | O.R. 17,86x2,62 - 10PCS | Уплотнение кольцевое 17,86х2,62 (УПАКОВКА - 10 шт) | 2.64 | Наличие | 5404600P1 | Скачать | |||||
| 192 | 5404650 |  Скачать | SEALING WASHER G 3/4 - 10PCS | Уплотнение G. 3/4 17x24x2 (УПАКОВКА - 10 шт) | 4.18 | Наличие | 5404650P1 | Скачать | |||||
| 167 | 5405340 |  Скачать | FUSE HOLDER | держатель плавкого предохранителя | 1.47 | Наличие | Скачать | ||||||
| 13 | 5407400 |  Скачать | SUCTION CAP GASKET - 10PCS | Уплотнение кольцевое (УПАКОВКА - 10 шт) | 10.53 | Наличие | 5404810 5407400P1 | Скачать | |||||
| 435 | 5407550 |  Скачать | WASHER DIA100 OUTER ADAPT SEAL | Уплотнение D=100 | 4.08 | Наличие | - | ||||||
| 421 | 5408270 |  Скачать | O-RING 11,91 X 2,62 NBR - 10PCS | Уплотнение кольцевое 11,91 X 2,62 NBR (УПАКОВКА - 10 шт) | 2.28 | Наличие | 5408270P1 | Скачать | |||||
| 601 | 5408560 |  Скачать | O-RING 8,73x1,78 - 10PCS | Уплотнение кольцевое 8,73x1,78 (УПАКОВКА - 10 шт) | 2.07 | Наличие | 710107800 5408560P1 | Скачать | |||||
| 11 | 5409010 |  Скачать | GASKET ADAPTOR | Уплотнение фланца | 1.69 | Наличие | - | ||||||
| 10 | 5409020 |  Скачать | FLUE ADAPTOR HE 60/100 | Фланец дымоотводного устройства | 11.56 | Наличие | - | ||||||
| 49 | 5409280 |  Скачать | TAP ADAPTOR | колпачок фланца дымохода | 1.58 | Наличие | - | ||||||
| 428 | 5409290 |  Скачать | GASKET | Уплотнение | 1.92 | Наличие | Скачать | ||||||
| 432 | 5410420 |  Скачать | WASHER DIA 60 OUTLET BEND | Шайба | 2.67 | Наличие | - | ||||||
| 746 | 5410900 |  Скачать | VENTURI GASKET | Уплотнение вентилятора | 4.27 | Наличие | Скачать | ||||||
| 708 | 5410970 |  Скачать | GASKET WITH DOUBLE LIP | Уплотнение D=60 | 2.57 | Наличие | - | ||||||
| 419 | 5411000 |  Скачать | COMB.CHAMBER GASKET | Уплотнение камеры сгорания | 6.83 | Наличие | - | ||||||
| 30 | 5411020 |  Скачать | INSULATION PANEL | Термоизоляционная панель передняя | 18.71 | Наличие | Скачать | ||||||
| 710 | 5411030 |  Скачать | GASKET D80 | Уплотнение D=80 | 4.43 | Наличие | Скачать | ||||||
| 791 | 5411840 |  Скачать | O-RING 40,95x2,62-EPDM- - 10PCS | Уплотнение кольцевое 40,95x2,62-EPDM (УПАКОВКА - 10 шт) | 10.17 | Наличие | 5411840P1 | - | |||||
| 409 | 5413530 |  Скачать | GASKET BURNER | Уплотнение горелки | 2.02 | Наличие | 721543100 | 1418 | 721543100 | - | |||
| 91 | 5652030 |  Скачать | DRAINING TAP | Кран сливной | 20.58 | Наличие | 9951120 5625450 625450 | Скачать | |||||
| 686 | 5663020 |  Скачать | BY-PASS PLUG ASSEMBLY | Клапан обратный /бай-пасс | 3.73 | Наличие | Скачать | ||||||
| 98 | 5672770 |  Скачать | BY-PASS PIPE ASSEMBLY | Трубка бай-пасса в сборе | 48.3 | Наличие | - | ||||||
| 102 | 5683540 |  Скачать | 3 WAY VALVE/MB GROUP LUNA3 | клапан 3-ходовой /группа подачи | 295.6 | Наличие | Скачать | ||||||
| 337 | 5694580 |  Скачать | 3 WAY VALVE MOTOR | мотор трехходового клапана | 56.4 | Наличие | YYY56945811P 200025379 5647340 7815639 710188300 YYY005694581 KHG71410661- | Скачать | |||||
| 336 | 8380680 |  Скачать | CLIP-RETAINING - 10PCS | Пружина фиксирующая крепления мотора трехходового клапана (УПАКОВКА - 10 шт) | 5.42 | Наличие | YYY008380681 200025374 63014310061P 8380680P1 | Скачать | |||||
| 99 | 8380850 |  Скачать | FIXING CLIP - 10PCS | Клипсы крепежные трубки бай-пасса (УПАКОВКА - 10 шт) | 4.32 | Наличие | 8380850P1 | Скачать | |||||
| 34 | 8380860 |  Скачать | FIXING CLIP | Клипсы крепежные теплообменника | 2.62 | Наличие | - | ||||||
| 166 | 8421590 |  Скачать | TERMINAL BLOCK | блок клеммной коробки | 9.15 | Наличие | 8422430 | Скачать | |||||
| 709 | 8423160 | TERMINAL BLOCK | крепление плавкого предохранителя | 2.43 | Наличие | - | |||||||
| 242 | 8435270 |  Скачать | NTC SENSOR | датчик температуры отходящих газов (NTC) | 44.37 | Наличие | Скачать | ||||||
| 382 | 8511130 |  Скачать | FLAME SENSING CABLE | Проводка электрическая электрода ионизации | 11.59 | Наличие | 8419910 | Скачать | |||||
| 679 | 8511150 |  Скачать | EARTH/IGNITOR CABLE | кабель электрод зажигания/земля L=270 | 4.88 | Наличие | - | ||||||
| 59 | 8513520 |  Скачать | LEAD - IGNITION | кабель электрода зажигания | 9.92 | Наличие | - | ||||||
| 168 | 9950580 |  Скачать | FUSE | Предохранитель плавкий (2 А- 250 В) | 1.9 | Наличие | 8421410 7732048 | Скачать | |||||
| 135 | 9950760 |  Скачать | THERMOSTAT - LIMIT | Термостат предохранительный 105 С | 26.47 | Наличие | 9951070 | Скачать | |||||
| 210 | 9950830 | GAS TAP | кран газовый | 22.7 | Наличие | 5626780 5650080 | Скачать | ||||||
| 92 | 9951170 |  Скачать | SAFETY VALVE 3 BAR | Клапан предохранительный 3 бар | 25.4 | Наличие | 5653690 | Скачать | |||||
| 169 | 9951650 |  Скачать | MANOMETER D.40 | манометр | 39.7 | Наличие | 5653700 9951330 YYY009951651 YYY99516511P | Скачать | |||||
| 781 | 710011400 |  Скачать | CLIP FIX GAS PIPE | клипсы фиксирующая газового патрубка | 2.2 | Наличие | - | ||||||
| 780 | 710014800 | UPPER SUPPORT | планка монтажная | 9.37 | Наличие | - | |||||||
| 415 | 710016700 |  Скачать | SIPHON BODY | корпус сифона | 8.17 | Наличие | - | ||||||
| 417 | 710016800 | CONDENSATE TRAP BOWL | заглушка сифона | 0 | Наличие | 710522300 | - | ||||||
| 789 | 710017200 |  Скачать | GASKET MANOMETER | Уплотнение | 2.3 | Наличие | - | ||||||
| 153 | 710018200 |  Скачать | TERMINAL BLOCK COVER | крышка | 2.03 | Наличие | - | ||||||
| 151 | 710018500 | .jpeg) Скачать | CONTROL PANEL COVER | кожух электрической коробки | 6.48 | Наличие | - | ||||||
| 152 | 710019900 | CONTROL PANEL | Крышка декоративная панели управления | 12.42 | Наличие | - | |||||||
| 525 | 710027900 |  Скачать | IGNITER | Устройство розжига | 28.89 | Наличие | - | ||||||
| 232 | 710028100 | BRIDGE PCB | перемычка электронной платы | 43.23 | Наличие | - | |||||||
| 4 | 710031300 |  Скачать | FRONTAL PANEL ASSEMBLY | Панель передняя в сборе | 69.1 | Наличие | - | ||||||
| 18 | 710039100 |  Скачать | MIXER PL 23 AGU3.723A009 | Газовоздушный смеситель (устройство Вентури) | 25.25 | Наличие | - | ||||||
| 783 | 710039500 |  Скачать | HYDRAULIC GROUP GASKET - 10PCS | Уплотнение гидрогруппы (УПАКОВКА - 10 шт) | 3.9 | Наличие | 710039500P1 | - | |||||
| 711 | 710039600 |  Скачать | SIPHON GASKET - 10PCS | Уплотнение сифона (УПАКОВКА - 10 шт) | 11.82 | Наличие | 710039600P1 | - | |||||
| 425 | 710042400 |  Скачать | VENTURI GASKET - 10PCS | Уплотнение м/у вентилятором и устройством Вентури (УПАКОВКА - 10 шт) | 8.9 | Наличие | 710042400P1 | - | |||||
| 678 | 710051400 |  Скачать | AIR-GAS CONVEYOR ASS.LUNA4 | Камера газосмесительная | 33.21 | Наличие | - | ||||||
| 22 | 710057000 |  Скачать | FAN NRG118 | вентилятор NRG118 | 0 | Наличие | 768062100 710692300 | 1201 | 710692300 | - | |||
| 999 | 710057600 |  Скачать | CABLE POWER SUPPLY PCB | кабель питания электронной платы | 7.73 | Наличие | - | ||||||
| 785 | 710061400 |  Скачать | O RING GAS PIPE 18 X 3 NBR - 10PCS | Уплотнение кольцевое газового патрубка 18 X 3 NBR (УПАКОВКА - 10 шт) | 3.13 | Наличие | 710061400P1 | - | |||||
| 999 | 710062800 |  Скачать | CABLE QAAX5 | Проводка электрическая | 7.9 | Наличие | - | ||||||
| 673 | 710066000 | CONDENSY PIPE/SYPHON L=680mm | Патрубок соединительный сифона L=680 | 6.03 | - | ||||||||
| 445 | 710066100 | PIPE EXCHANGER/SIPHON | Патрубок теплообменник/сифон | 18.45 | - | ||||||||
| 3 | 710066200 |  Скачать | RIGHT PANEL ASSEMBLY | Панель правая в сборе | 48 | Наличие | - | ||||||
| 2 | 710066300 |  Скачать | LEFT PANEL ASSEMBLY | Панель в сборе левая | 43.35 | Наличие | - | ||||||
| 999 | 710066500 |  Скачать | CABLE ROOM THERMOSTAT | кабель комнатного термостата | 3.99 | Наличие | - | ||||||
| 999 | 710071700 |  Скачать | CABLE NTC FLUE | кабель датчика NTC системы контроля тяги | 6.21 | Наличие | - | ||||||
| 999 | 710079700 |  Скачать | CABLE NTC ADDED | кабель дополнительного датчика NTC | 5.33 | Наличие | - | ||||||
| 285 | 710083600 |  Скачать | COVER CLIP-IN | крышка клеммной колодки | 1.28 | Наличие | - | ||||||
| 259 | 710093300 |  Скачать | BRAND BAXI | марка BAXI | 6.27 | Наличие | - | ||||||
| 340 | 710109100 |  Скачать | PRESSURE SENSOR | датчик давления | 39.54 | Наличие | - | ||||||
| 790 | 710117900 |  Скачать | TERMINAL BLOCK 10 PIN PA35 | колодка клеммная (10 клемм) PA35 | 3.25 | Наличие | - | ||||||
| 784 | 710123900 |  Скачать | REDUCTION FLUE SUPPORT | Скоба крепления дымохода | 2.38 | Наличие | - | ||||||
| 999 | 710124200 |  Скачать | CABLE GAS VALVE/IGNITER | Кабель клапан газовый, блок розжига | 14.36 | Наличие | - | ||||||
| 999 | 710124300 |  Скачать | CABLE GAS VALVE STEPPER MOTOR | кабель клапан газовый, мотор | 18.12 | Наличие | - | ||||||
| 999 | 710124400 |  Скачать | CABLE ROOM THERMOSTAT | Кабель комнатного термостата | 6.12 | Наличие | - | ||||||
| 999 | 710125300 |  Скачать | CABLE PWM FAN/PUMP | Кабель насос, вентилятор | 8.2 | Наличие | - | ||||||
| 786 | 710156600 |  Скачать | SAFETY VALVE SEAL - 10PCS | Уплотнение сбросного клапан (УПАКОВКА - 10 шт) | 10.05 | Наличие | 710156600P1 | - | |||||
| 70 | 710156800 |  Скачать | PIPE PUMP - EXCHANGER | Трубка возврата (от насоса к теплообменнику) | 27.55 | Наличие | - | ||||||
| 36 | 710157400 | EXPANSION VASSEL PIPE | Трубка расширительного бака | 15.01 | Наличие | - | |||||||
| 999 | 710168900 |  Скачать | CABLE FAN | кабель вентилятора | 6.37 | Наличие | - | ||||||
| 788 | 710176000 |  Скачать | COMBUSTION CHAMBER GASKET C - 10PCS | Уплотнение (УПАКОВКА - 10 шт) | 3.67 | Наличие | 710176000P1 | - | |||||
| 782 | 710183600 | GASKET PCB BRIDGE | Уплотнение перемычки электронной платы | 1.31 | Наличие | - | |||||||
| 411 | 710185200 |  Скачать | FLAME SENSING ELEC.GASKET | Уплотнение датчика пламени | 1.7 | Наличие | 764918600 5409110 | - | |||||
| 681 | 710185300 |  Скачать | IGNITION ELECTRODE GASKET | Уплотнение электрода розжига | 1.85 | Наличие | 5409120 | Скачать | |||||
| 792 | 710189600 | PLASTIC PLUG FASTPOIN.4816EA00 | Уплотнение пластиковое | 4.51 | Наличие | - | |||||||
| 63 | 710220000 |  Скачать | IGNITION ELECTRODE | Электрод розжига | 19.12 | Наличие | 8422830 | Скачать | |||||
| 490 | 710227300 |  Скачать | SANITARY TAP G1/2 | кран ГВС G1/2 | 20.68 | Наличие | - | ||||||
| 80 | 710266700 |  Скачать | RETURN/FILLING TAP ASSY SYSTEM | Гидравлическая группа входная | 84.75 | Наличие | - | ||||||
| 999 | 710267600 |  Скачать | WIRING HARNESS 3WAY VALVE/PUMP | Проводка электрическая трехходового клапана/насоса | 13.18 | Наличие | - | ||||||
| 999 | 710267700 |  Скачать | WIRING HARNESS NTC BOILER/EXT. | Кабель от Х21 к колодке на датчик бойлера и термостат наружного воздуха | 7.7 | Наличие | - | ||||||
| 200 | 710268400 | SYSTEM FIXING KIT IT | комплект соединений/креплений | 0 | 710802600 | - | |||||||
| 48 | 710282300 | CONDENSING WATER TRAY 80/60 IT | поддон для сбора конденсата | 6.74 | Наличие | - | |||||||
| 29 | 710283700 |  Скачать | DEFLECTOR INSULATION SPARE | термоизоляционная панель задняя | 50.19 | Наличие | 5412010 | Скачать | |||||
| 72 | 710309200 |  Скачать | ASSY PUMP AND PWM CONNECTOR | Насос циркуляционный переменной производительности | 284.02 | Наличие | 770477600 710036900 710158800 711112700 722185500 | - | |||||
| 65 | 710424200 |  Скачать | FLAME SENSOR | Электрод контроля пламени BP | 18.47 | Наличие | - | ||||||
| 999 | 710428900 |  Скачать | CABLE LOW POWER SUPP.ONLY HEAT | Провод электрический низковольтный | 15.08 | Наличие | - | ||||||
| 528 | 710439300 |  Скачать | SENSOR TODS | Датчик температуры NTC накладной | 20.25 | Наличие | - | ||||||
| 41 | 710448200 | BURNER (WORGAS PX951a) | горелка (WORGAS PX951a) | 0 | Наличие | 711570500 | 1418 | 711570500 | - | ||||
| 140 | 710452600 |  Скачать | GAS VALVE VGE 56 | клапан газовый | 147.42 | Наличие | - | ||||||
| 27 | 710465800 |  Скачать | STANDARD COMBUST.CHAMBER | элемент камеры сгорания (панель задняя ) | 41.81 | - | |||||||

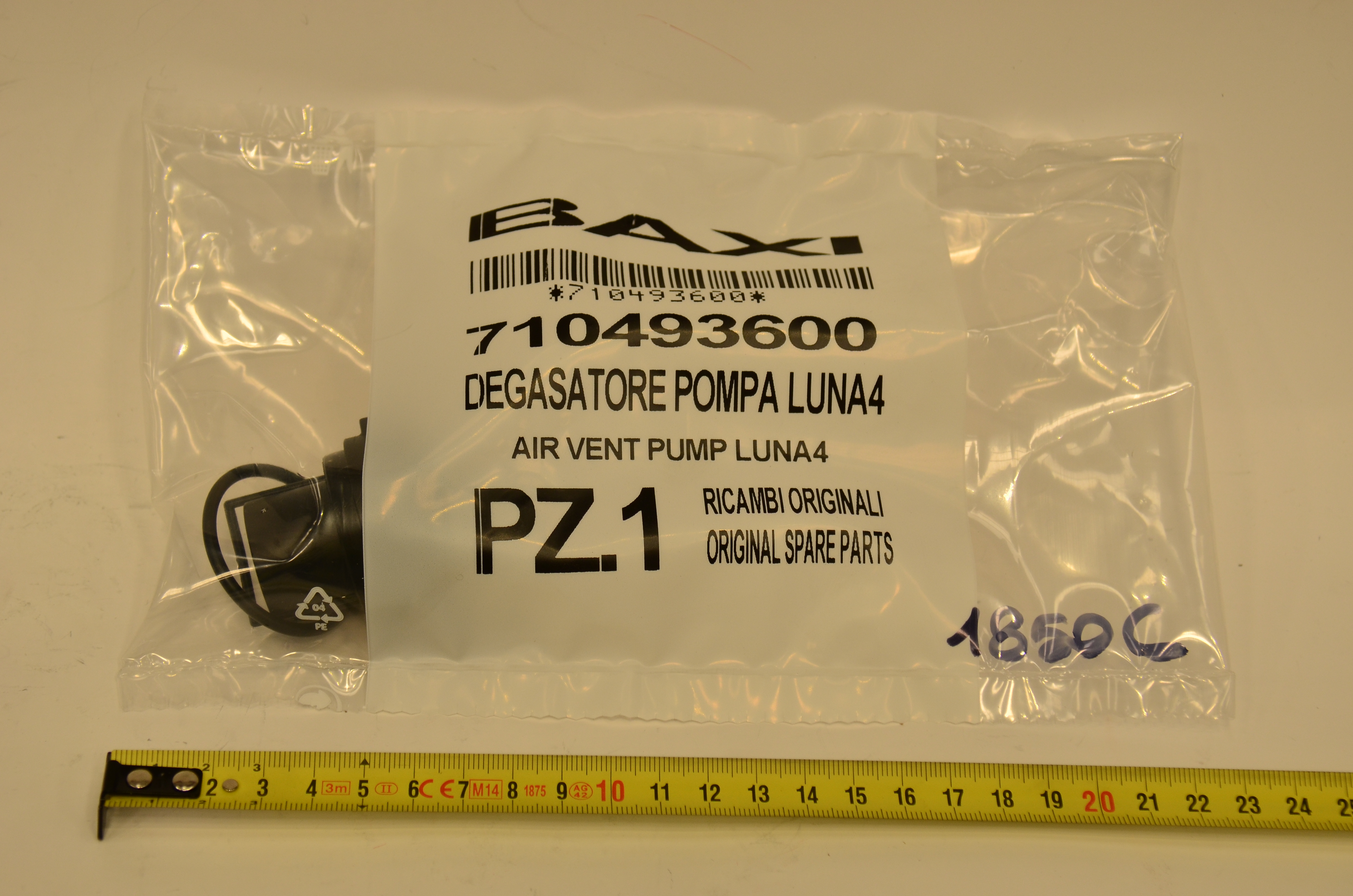

| 73 | 710493600 |  Скачать | AIR VENT PUMP LUNA4 | воздухоотводчик автоматический | 37.13 | Наличие | - | ||||||
| 347 | 710628400 |  Скачать | REMOTE CONTROL 2S | панель управления выносная | 233.26 | Наличие | - | ||||||
| 22 | 710692300 |  Скачать | FAN NRG118 | вентилятор NRG118 | 0 | Наличие | 768062100 710057000 | 1202 | 1717 | YES | 768062100 | - | |
| 33 | 710963000 |  Скачать | O-RING 21,5X3 EP70 TFL - 10PCS | Уплотнение кольцевое 21,5X3 (УПАКОВКА - 10 шт) | 3.05 | Наличие | 5403130 710963000P1 | 1312 | YES | - | |||
| 154 | 711053800 | PCB LMS15 CONFIG.00000-00647 | Электронная плата LMS15 | 404.81 | Наличие | 722207100 7210400 7776286 711012300 767210400 | 1531 | 722207100 | - | ||||
| 41 | 711570500 |  Скачать | BURNER/FLANGE 5E ASS. | горелка в сборе | 102.31 | Наличие | 710448200 | 1419 | YES | - | |||
| 408 | 711571000 |  Скачать | COMB.CHAMBER UPPER COVER | передняя крышка камеры сгорания | 69.42 | Наличие | 5212900 | 1419 | YES | - | |||
| 409 | 721543100 |  Скачать | BURNER GASKET ASS. | Уплотнение горелки | 5.77 | Наличие | 5413530 | 1419 | YES | - | |||
| 154 | 722207100 |  Скачать | PCB LMS15 | Электронная плата | 0 | Наличие | 7776286 767210400 711012300 7210400 711053800 | 1532 | 1709 | YES (note) | 767210400 | - | |
| 154 | 767210400 |  Скачать | PCB LMS 15 | Электронная плата LMS15 | 404.81 | Наличие | 7776286 722207100 711012300 7210400 711053800 | 1710 | YES | - | |||
| 22 | 768062100 |  Скачать | FAN NRG118 | вентилятор NRG118 | 277.4 | Наличие | 710692300 710057000 | 1718 | YES | - | |||
| 32 | 5671960 |  Скачать | HEAT EXCHANGER | Теплообменник основной BASIC 6E | 1338.62 | Наличие | - |
