HLB456333582

LUNA-3 COMFORT HT 330

B82640796 - B92140048

HLB45633358

Модель в Россию не поставляется

Спецификация запчастей в XLS
Чертеж (деталировка)
Инструкция
Сертификат/Декларация
Буклет

Открыть чертеж

-

Позиция на чертежеАртикулФотоАнглийское наименованиеРусское наименованиеРекомендованная розничная цена, у.е.Наличие на складахНачиная с серийного номераДо серийного номераВзаимозаменяемостьКод новой деталиДополн. инфоКорзина
496400020 Скачать O-RING - 10PCSуплотнение кольцевое резиновое (УПАКОВКА - 10 шт)9.24Где купитьСкачать
73607290 Скачать AUTOMATIC AIR VENTвоздухоотводчик автоматический17.68Где купитьСкачать
90611930 Скачать FILLING GROUPкран наполнения системы в сборе19.38Где купитьСкачать
493612130FILLING KNOB ASSEMBLYРучка наполнения системы в сборе L=502.39Где купитьСкачать
81617140FILTER RESTRICTOR 10LФильтр и устройство Вентури в сборе0Где купить-
240618480 Скачать NON RETURN VALVE GROUPКлапан обратный0Где купитьСкачать
491624440PLUG G1/2 FILTER ASSEMBLYзаглушка/фильтр в сборе8Где купитьB935-
478624480 СкачатьSANITARY FILTER ASSEMBLYФильтр6.18Где купитьB935-
120626710DHW PADDLE GROUP -10.0355-заглушка гидравлической системы0Где купитьB846627880-
120627880DHW PADDLE GROUP -10.0397-затвор ГВС с заглушкой трехходового клапана0Где купить1320711356900Скачать
87631680 Скачать PUMP CONNECTING ELEMENT/ORСоединительный элемент насоса9.88Где купить1302YES-
125108690 СкачатьPLATE BLANKINGзаглушка отверстия всасывания воздуха3.31Где купитьСкачать
5185112040PIN - HINGED FACIA PANELОсь L150 мм2.48Где купить-
6005112530 Скачать SPRING - 10PCSфиксатор пружинный - клипсы (УПАКОВКА - 10 шт)4.96Где купитьСкачать
275116590SEALED CHAMBER REAR PANELэлемент камеры сгорания36.87Где купить-
1395206620 Скачать CONNECTOR-GAS VALVE INLETПатрубок на входе газового клапана20.24Где купитьСкачать
2805207730 Скачать GASKET 14,2X18X1,5 - 10PCSУплотнение 14,2х18х1,5 AL -18- (УПАКОВКА - 10 шт)5Где купитьСкачать
4235210410 СкачатьGAS VALVE CONNECTORПатрубок подсоединительный п(газ. клапан HONEYWELL)5.78Где купитьСкачать
5165210670STUD-FRONT PANELстержень0.74Где купитьСкачать
875210710RACCORDO POMPAТрубка возврата из системы отопления0Где купить1301631680Скачать
6825211800 СкачатьFLAME INSPECTIONСтекло смотровое2.84Где купить-
1345212150INJECTORфорсунка D=125.26Где купить-
4085212900COMB.CHAMBER UPPER COVERКрышка камеры сгорания передняя0Где купить1418711571000-
1385402010 Скачать O-RING 22.22x2.62 - 10PCSУплотнение кольцевое 22,22х2,62 (УПАКОВКА - 10 шт)2.32Где купитьСкачать
215402050 Скачать GASKET 6,1X11,5X1,5 WRC - 10PCSУплотнение плоское кольцевое 6.1X11.5X1.5 (УПАКОВКА - 10 шт)3.24Где купитьСкачать
1325402830 Скачать WASHER - SENSOR SEALING - 10PCSУплотнение датчика температуры (NTC) 9.7X15X3 (УПАКОВКА - 10 шт)3.8Где купитьСкачать
335403130 СкачатьANELLO OR 22X3 EPDMУплотнение кольцевое0Где купить1311710963000Скачать
775404520 Скачать DHW PLATE EXCHANGER GASKET - 4PCSУплотнение вторичного теплообменника (УПАКОВКА - 4 шт)4.08Где купитьСкачать
5115404600 Скачать O.R. 17,86x2,62 - 10PCSУплотнение кольцевое 17,86х2,62 (УПАКОВКА - 10 шт)2.6Где купитьСкачать
1925404650 Скачать SEALING WASHER G 3/4 - 10PCSУплотнение G. 3/4 17x24x2 (УПАКОВКА - 10 шт)4.52Где купитьСкачать
4795405190 Скачать O RING FILTER TAP - 10PCSУплотнение кольцевое 20,35х1,78 (УПАКОВКА - 10 шт)2.12Где купитьB935Скачать
1675405340 Скачать FUSE HOLDERдержатель плавкого предохранителя1.32Где купитьСкачать
1225405370 Скачать O-RING - 10PCSУплотнение кольцевое 23,47х2,62 (УПАКОВКА - 10 шт)11.64Где купитьСкачать
745406360 Скачать O-RING 14X1,78 EP - 10PCSУплотнение кольцевое (УПАКОВКА - 10 шт)3.72Где купитьСкачать
135407400 Скачать SUCTION CAP GASKET - 10PCSУплотнение кольцевое (УПАКОВКА - 10 шт)10.45Где купитьСкачать
4355407550 Скачать WASHER DIA100 OUTER ADAPT SEALУплотнение D=1004.02Где купить-
1535407660 Скачать PANEL - ACCESSкожух клеммной коробки4.19Где купить-
6015408560 Скачать O-RING 8,73x1,78 - 10PCSУплотнение кольцевое 8,73x1,78 (УПАКОВКА - 10 шт)2.04Где купитьСкачать
1915408970 Скачать WASHER - SEALING G1/2 - 10PCSУплотнение G. 1/2 12x18x2 (УПАКОВКА - 10 шт)3.96Где купитьСкачать
115409010 Скачать GASKET ADAPTORУплотнение фланца1.66Где купить-
105409020 Скачать FLUE ADAPTOR HE 60/100Фланец дымоотводного устройства11.37Где купить-
4115409110 Скачать FLAME SENSING ELEC.GASKETУплотнение датчика пламени0Где купитьB938710185200Скачать
6815409120 СкачатьIGNITION ELECTRODE PROTECTION CAPУплотнение0Где купитьB938710185300Скачать
755409240 Скачать GROMMET - PIPE ASSY D.10Уплотнение2.83Где купитьСкачать
6805409250 Скачать GROMMET-PIPE ASSY. D.15Уплотнение D=152.02Где купитьСкачать
495409280 Скачать TAP ADAPTORколпачок фланца дымохода1.55Где купить-
4285409290 Скачать GASKETУплотнение1.58Где купитьСкачать
4325410420 Скачать WASHER DIA 60 OUTLET BENDШайба2.61Где купить-
85410790PYPEТрубка пневмореле6.49Где купить-
7085410970 Скачать GASKET WITH DOUBLE LIPУплотнение D=603.14Где купить-
4455410980SILICONE PIPEТрубка силиконовая L=3500Где купить1225711163000-
4195411000 СкачатьCOMB.CHAMBER GASKETУплотнение камеры сгорания7.46Где купить-
305411020 Скачать INSULATION PANELТермоизоляционная панель передняя18.4Где купитьСкачать
7105411030 Скачать GASKET D80Уплотнение D=803.32Где купитьСкачать
4255411420 Скачать FAN GASKETУплотнение м/у вентилятором и устройством Вентури3.85Где купитьСкачать
4595411610 СкачатьDISCHARGE PIPEТрубка резиновая11.7Где купить-
295412010 СкачатьEXCHANGER REAR INSULATIONтермоизоляционная панель задняя0Где купитьC119710283700-
485412170REDUCTION 80/60поддон для сбора конденсата6.31Где купить-
1505412180TERMINAL BLOCK COVERкрышка терминала4.33Где купить-
6735412190PIPE CONNECTION SYPHOТрубка силиконовая22.74Где купить-
1525412490 Скачать LUNA3 COMFORT CONTROL PANELКрышка декоративная панели управления17.56Где купитьСкачать
1625412500PANEL PLATEкрышка панели управления8.93Где купить-
1635412510 Скачать COVER PLATEКрышка декоративная (заглушка)6.18Где купить-

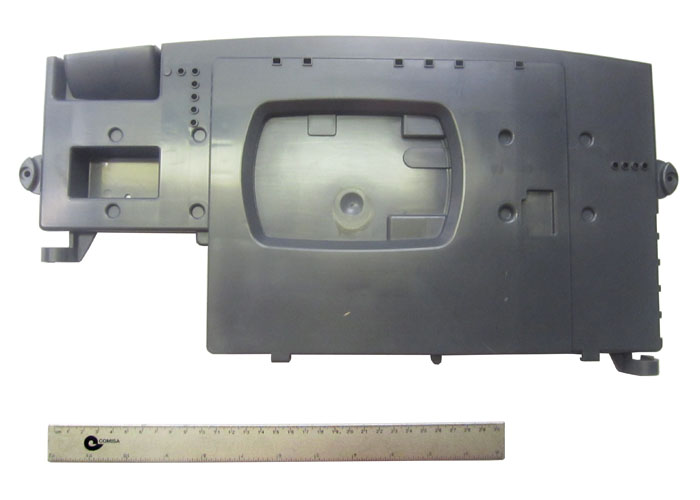

1515413400BOX COVER LUNA3 WITH HOLEкожух электрической коробки17.7Где купить-
4095413530 Скачать GASKET BURNERУплотнение горелки1.99Где купить1418721543100-
2015625950 Скачать CONNECTION HEATING ASSEMBLYподсоединения контура отопления15.41Где купитьB935Скачать
4715625960 Скачать DHW OUTLETвыход системы ГВС из котла10.69Где купить-
4905625970 Скачать DHW INLET TAP WITH FILTERкран холодной воды с фильтром53.86Где купитьСкачать
2045625980 Скачать CONNECT.SANITARY AND INLET TAPкран холодной воды50.72Где купитьB935Скачать
2005626010CONNECTION ASSEMBLYподсоединения в сборе (к системам отопл., воды и газа)169.3Где купитьB935-
2095627620CONNECTION GAS INLET TAPкран газовый в сборе37.83Где купитьB935Скачать
915652030 Скачать DRAINING TAPКран сливной20.24Где купитьСкачать
6475652730 СкачатьAUTO AIR VENTвоздухоотводчик автоматический13.36Где купитьСкачать
355662630 СкачатьEXPANSION VESSEL 10 LБак расширительный 10 л92.39Где купить-
835666120FLOW RESTRICTORОграничитель потока воды (10 л/мин)14.09Где купить-
1405671930 Скачать GAS VALVEклапан газовый (SIT 848 SIGMA)132.83Где купитьСкачать
325671960 Скачать HEAT EXCHANGERТеплообменник основной  BASIC 6E1316.68Где купить-
415672020BURNERгорелка в сборе0Где купить1607711570400-
465672030GAS PIPE ASSYФланец с прокладкой рампы подачи газа в сборе15.02Где купить-
705672040RETURN PIPE ASSYТрубка насоса/теплообменника24.06Где купить-
6785672130AIR/GAS COVER ASSYкрышка31.88Где купить-

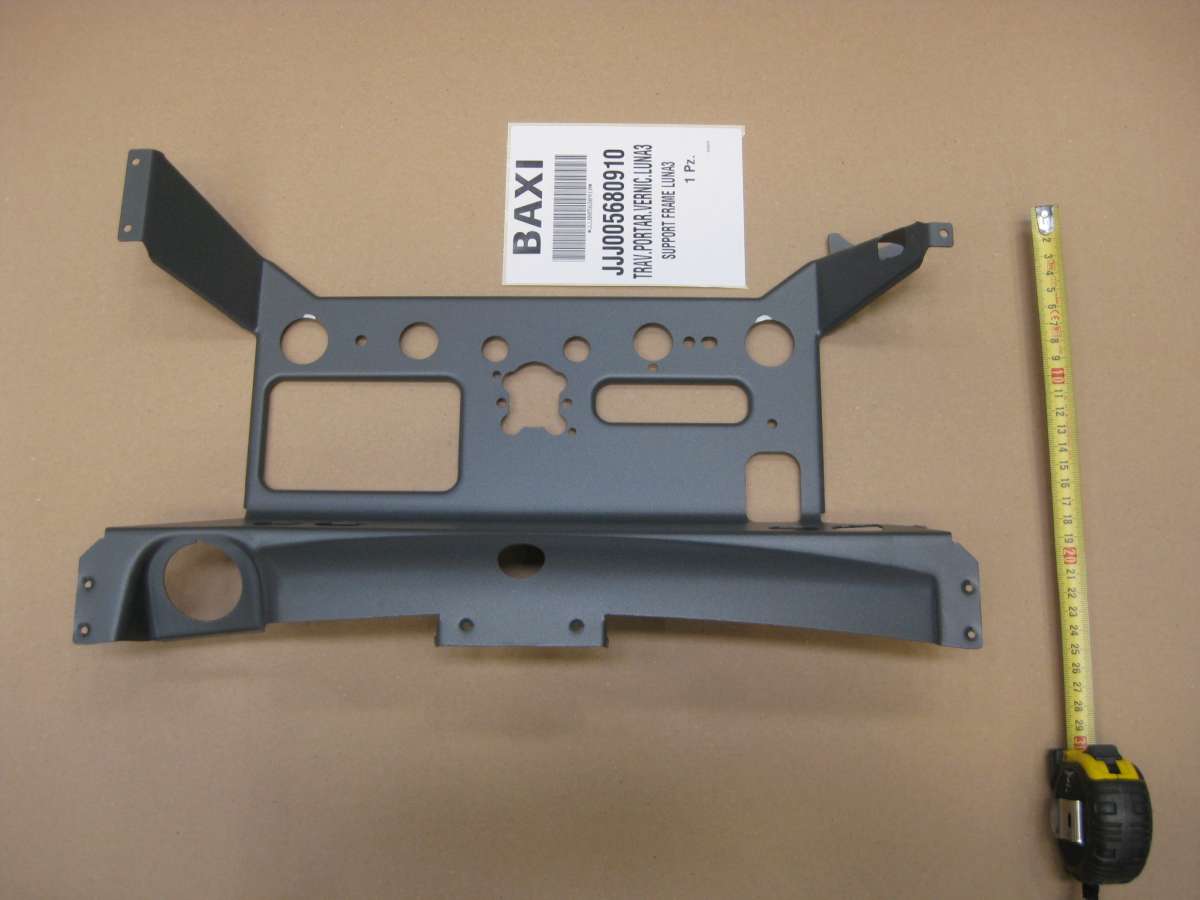

1475680910 Скачать SUPPORT FRAME LUNA3соединительная панель30.81Где купитьСкачать
2595681120 СкачатьBRAND BAXI LUNA3марка BAXI3.49Где купитьСкачать
1365681410PIPE ASS.(3 WAY VALVE/EXCHANG)Трубка соединительная (3-х ходовой клапан - теплообменник)27.02Где купить-
415681870BURNER 6 ELEMENTSгорелка в сборе0Где купить5672020-
4155682350 Скачать TRAP ASS. BASICСифон8Где купить-
6315685240AIR VENT PIPE - E125Трубка вентилятора16.25Где купить-

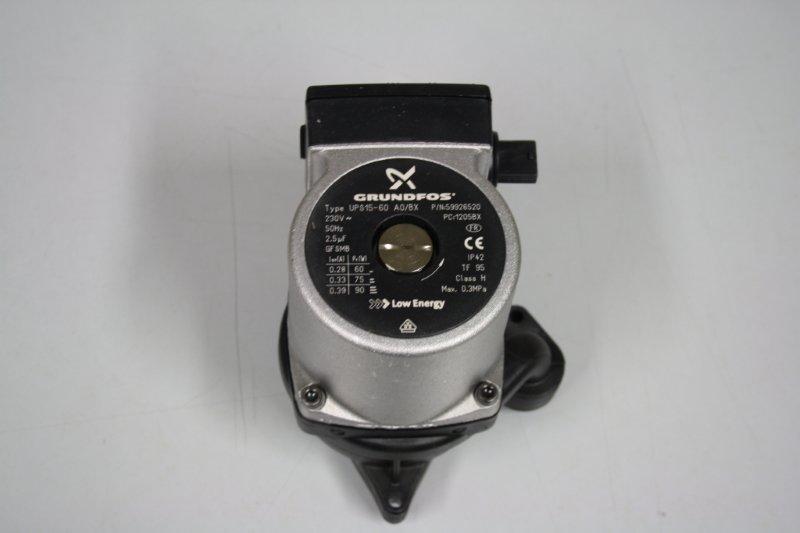

725687510 СкачатьPUMP UP 15-60 AO C/CON 3SPEEDНасос циркуляционный (UP 15-60)242.74Где купитьСкачать
3475688360 Скачать REMOTE CONTROL AVS77Контроллер AVS77 Siemens218.22Где купитьСкачать
2345689310FILLING PIPE ASS.LUNA3Трубка заполнения системы21.64Где купить1240711103700-
375689640COMB CHAMBER FRONTAL PANELизоляционная панель78.85Где купить-
765689930 Скачать EXCHANGER 20 PLATE TO PLATEТеплообменник ГВС пластинчатый вторичный на 20 пластин213.62Где купитьСкачать
2325690110 Скачать PCB INTERFACE AGU2.002плата для подключения AGU 2.00265.69Где купить-
1545691540 СкачатьPCB LMU34 AVS77 WITH INSTR.ITЭлектронная плата LMU 34338.97Где купитьСкачать
25691820LEFT PANEL ASSEMBLY MAX HTEПанель в сборе левая41.88Где купить-
7585692710 Скачать SILENCER ASSEMBLYглушитель в сборе41.02Где купить-

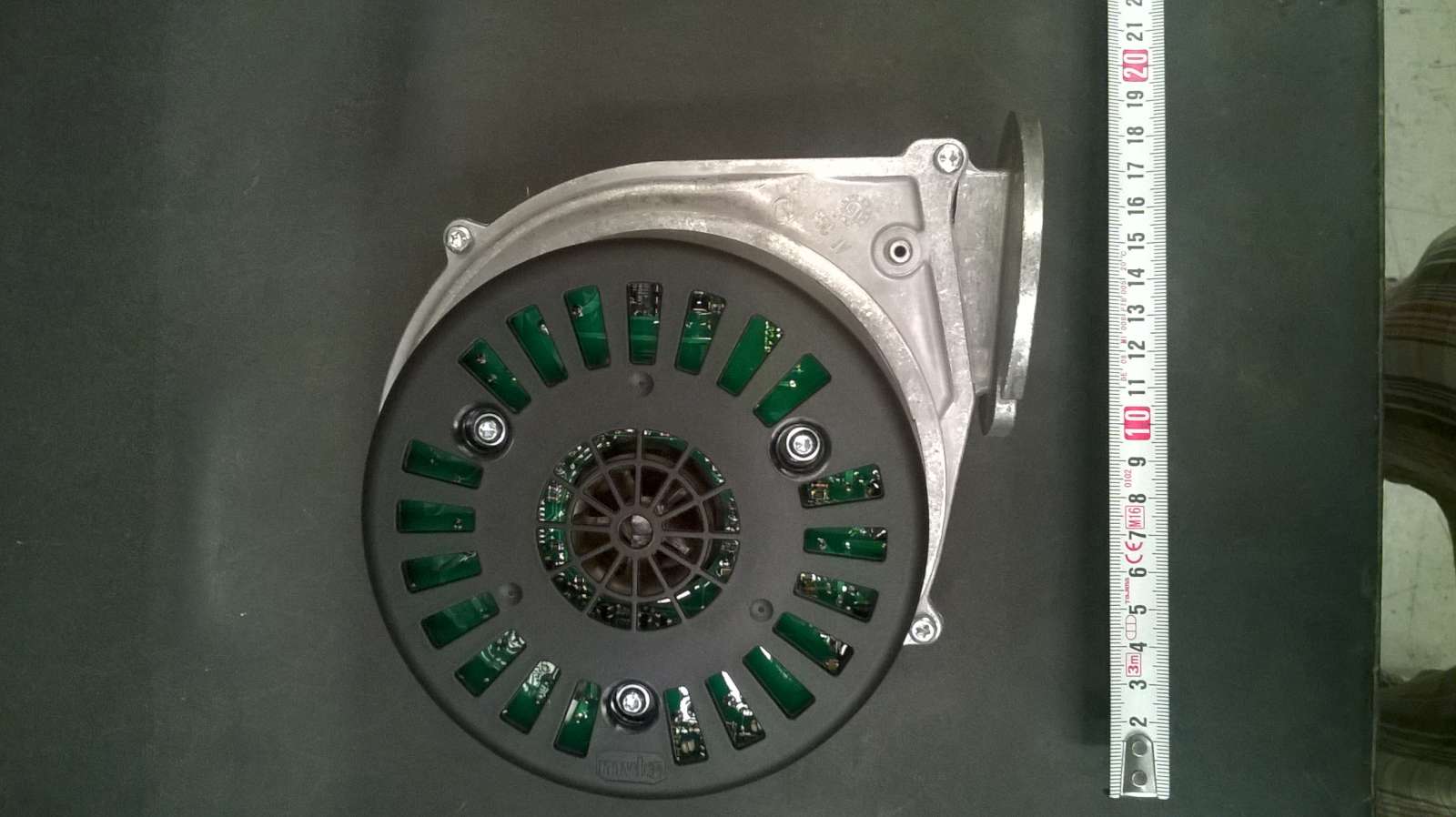

225693090 СкачатьFAN NRG 118/0800-3612-вентилятор307.32Где купитьСкачать
185693130MIXING AL21Газовоздушный смеситель (устройство Вентури)35.88Где купить-
3375694580 Скачать 3 WAY VALVE MOTORмотор трехходового клапана55.48Где купить710188300Скачать
1025696040 Скачать клапан 3-ходовой в сборе0Где купить1240711107400-
805696720DHW INL/HEAT.RET.10L WOUTгидравлический узел подачи135.18Где купить-
35697140RIGHT PANEL ASS.HT WITH INSUL.Панель правая в сборе52.66Где купить-
45697150FRONTAL PANEL ASS.WITH INSULATПанель передняя в сборе54.7Где купить-
2005701230CONNECTION ASSEMBLY PRIME HTподсоединения в сборе77.66Где купитьB936YES-
3368380680 Скачать CLIP-RETAINING - 10PCSПружина фиксирующая крепления мотора трехходового клапана (УПАКОВКА - 10 шт)5.4Где купитьСкачать
348380860 Скачать FIXING CLIPКлипсы крепежные теплообменника2.86Где купить-
9998414620 Скачать CABLEПроводка электрическая кабель питания7.84Где купить-
9998418860 СкачатьPLUG - PCBКлеммная колодка с перемычкой.1.99Где купить-
1668421590 Скачать TERMINAL BLOCKблок клеммной коробки9Где купитьСкачать
638422830 Скачать ELECTRODE - IGNITIONЭлектрод розжига0Где купитьB952710220000-
658422840 Скачать ELECTRODE - IONIZATIONЭлектрод контроля пламени0Где купитьB952710220700-
7098423160TERMINAL BLOCKкрепление плавкого предохранителя2.39Где купить-
5258435260 Скачать IGNITORУстройство розжига25.3Где купитьСкачать
2428435270 Скачать NTC SENSORдатчик температуры отходящих газов (NTC)43.64Где купитьСкачать
6248435280 Скачать SENSOR HALL EFFECTдатчик Холла в сборе24.03Где купитьСкачать
1318435400 Скачать NTC SENSORДатчик температуры NTC (погружной)24.03Где купитьСкачать
5638435480RESET BUTTONкнопка перезапуска7.12Где купить-
3828511130 Скачать FLAME SENSING CABLEПроводка электрическая датчик пламени11.4Где купитьСкачать
6798511150 Скачать EARTH/IGNITOR CABLEкабель электрод зажигания/земля L=2704.8Где купить-
9998511160 СкачатьWIRING HARNESS-FAN/IGNITORкабель электрод зажигания/вентилятор21.64Где купить-
9998511170 Скачать WIRING HARNESSПроводка электрическая датчик перегрева/термостат отх. газов/вентилятор29.98Где купить-
9998511190DHW PRIORITY/SENSOR WIRINGПроводка электрическая11.09Где купить-
9998511220EARTH CABLE - PCBкабель заземления5.26Где купить-
9998511230EARTH CABLEкабель заземления1.02Где купить-
9998512770 Скачать REMOTE CONTR/TERM.BLOCK CABLEПроводка электрическая кабель пульт. упр./ клемм. колодка6.31Где купитьСкачать
9998512780 Скачать REMOTE CONTR/TERM.BLOCK CABL2PПроводка электрическая кабель ./ клемм. колодка 2-х контакт.4.41Где купитьСкачать
9998513240CABLE POWER V3V/GV/PUMPПроводка электрическая силовая33.02Где купитьСкачать
9998513250CABLE REMOTE CONTROLПроводка электрическая выносной панели4.52Где купить-
9998513260CABLE CONN. ZONE VALVEПроводка электрическая к 3-х ходовому клапану5.45Где купить-
9998513270CABLE HOUSEHOLD/PCBПроводка электрическая к клеммной колодке/эл. плата6.4Где купить-
598513520 Скачать LEAD - IGNITIONкабель электрода зажигания9.76Где купить-
1689950580 Скачать FUSEПредохранитель плавкий (2 А- 250 В)1.87Где купитьСкачать
1359950760 Скачать THERMOSTAT - LIMITТермостат предохранительный 105 С26.04Где купитьСкачать
2109950830GAS TAPкран газовый22.33Где купитьСкачать
929951170 Скачать SAFETY VALVE 3 BARКлапан предохранительный 3 бар24.98Где купитьСкачать
1699951650 Скачать MANOMETER D.40манометр39.05Где купитьСкачать
3409951690 Скачать PRESSURE SWITCHПрессостат предохранительный системы отопления38.89Где купитьСкачать
411710185200 Скачать FLAME SENSING ELEC.GASKETУплотнение датчика пламени1.1Где купитьB939YES-
681710185300 Скачать IGNITION ELECTRODE GASKETУплотнение электрода розжига2.02Где купитьB939YESСкачать
63710220000 Скачать IGNITION ELECTRODEЭлектрод розжига20.88Где купитьC001YESСкачать
65710220700 Скачать IONISATION ELECTRODEЭлектрод контроля пламени15.7Где купитьC001YESСкачать
29710283700 Скачать DEFLECTOR INSULATION SPAREтермоизоляционная панель задняя49.37Где купитьC120YESСкачать
33710963000 Скачать O-RING 21,5X3 EP70 TFL - 10PCSУплотнение кольцевое 21,5X3 (УПАКОВКА - 10 шт)3Где купить1312YES-
234711103700FILLING PIPE ASSEMBLY LUNA3/L4трубка заполнения38.41Где купить1241YES-
102711107400 Скачать 3 WAY VALVE ASS.W.OUT BY-PASS3-ходовой клапан/группа подачи186.62Где купить1241YES-
445711163000 СкачатьPIPE EXCHANGER/SYPHON+CLIPТрубка сифона10.87Где купить1226YES-
120711356900 Скачать 3 WAY VALVE CARTRIDGEКартридж трехходового клапана76.43Где купить13211909YES-
408711571000 Скачать COMB.CHAMBER UPPER COVERпередняя крышка камеры сгорания68.27Где купить1419YES-
409721543100 Скачать BURNER GASKET ASS.Уплотнение горелки5.39Где купить1419YES-
41711570400BURNER/FLANGE 6E ASS.горелка в сборе112.08Где купить1606YES-
1207726370 Скачать 3 WAY VALVE CARTRIDGE BAXIКартридж трехходового клапана108.21Где купить1910YES-
