Установка и габаритные размеры котла
После определения точного места установки котла можно приступать к самой установке, помня о соблюдении условий для технического обслуживания (должна открываться передняя дверца и должен быть доступ к задней поверхности котла).
Рекомендуем приподнять основание котла на 200 мм для облегчения слива конденсата от отходящих газов.
При расчете веса котла и давления на пол помещения следует учитывать и вес воды (количество воды в чугунном теплообменнике приведено в таблице 1).
Регулируя ножки, следует выровнять положение котла.
Начать подключение котла к системе отопления следует с определения положения соединительных труб, входные отверстия воды и газа расположены на задней поверхности котла (присоединительные размеры приведены в таблице).
Настоятельно рекомендуем:
- Установить на трубах подачи (MR) и возврата (RR) системы отопления два запорных крана для возможности проведения сложных операций технического обслуживания без слива воды из всей системы отопления.
- Присоединить трубу газового питания котла к газопроводу при помощи металлической трубы, обязательно установив
- при этом запорный кран на входе в котел.
- Установите тройники в местах всех подсоединений (гидравлических и газового) для возможности отсоединения котла от остального оборудования.
- Вставьте гидравлический сепаратор.
- Установить на трубе возврата системы отопления механический фильтр («грязевик»). Фильтр устанавливается на горизонтальном участке. Кроме того, рекомендуется установить отдельно группу заполнения системы отопления.
В котле отсутствуют циркуляционный насос, расширительный бак и предохранительный клапан; данные аксессуары должны быть установлены в системе отопления, размеры и характеристики аксессуаров зависят от тепловой мощности и объема оборудования.
Подсоедините трубку слива конденсата от отходящих газов к сборнику конденсата, обеспечив небольшой наклон трубы.
Слив воды из котла выполняется при помощи крана слива, расположенного сзади котла.
Таб. 1
Модель POWER HT... | Глубина мм А | Высота мм | Ширина мм | Фитинг для газопровода | Возврат MR (CH) | Подача RR (CH) | Объем воды, л |
1.850. | 801 | 850 | 450 | G 3⁄4” | G 1” | G 1” | 13,7 |
1.1000 | 871 | 850 | 450 | G 1” | G 1 1⁄4 ” | G 1 1⁄4 ” | 21 |
1.1150 | 1024 | 850 | 450 | G 1” | G 1 1⁄4 ” | G 1 1⁄4 ” | 23,3 |
1.1200 | 1024 | 850 | 450 | G 1” | G 1 1⁄4 ” | G 1 1⁄4 ” | 23,3 |
1.1500 | 1132 | 850 | 450 | G 1” | G 1 1⁄4 ” | G 1 1⁄4 ” | 25,3 |

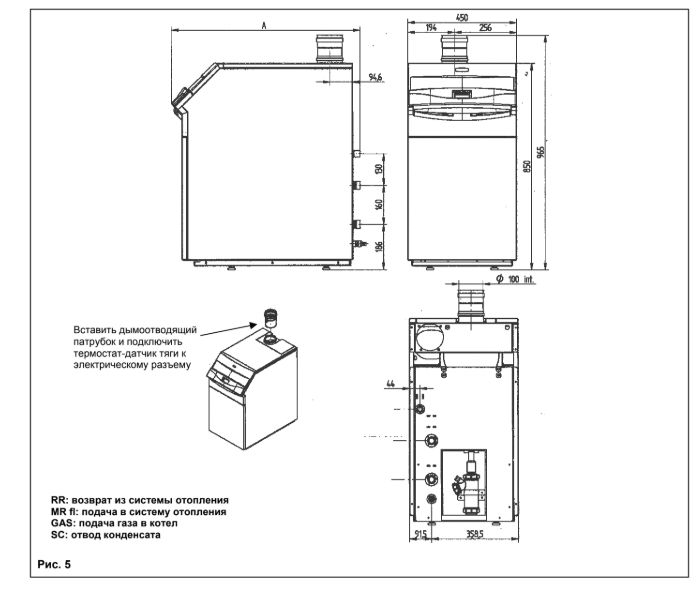

Рис. 5
RR: возврат из системы отопления
MR fl: подача в систему отопления
GAS: подача газа в котел
SC: отвод конденсата

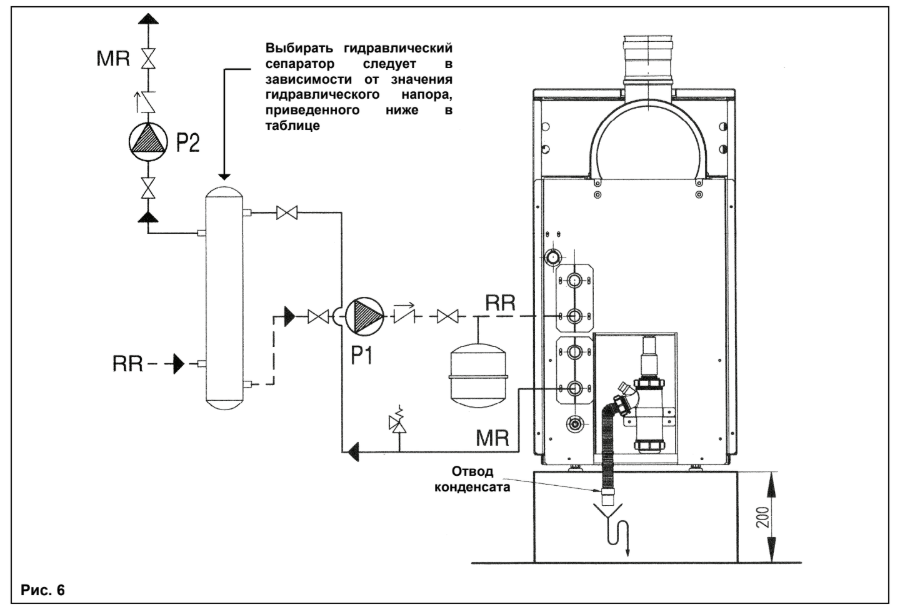

Рис. 6
