Присоединение датчика уличной температуры
Датчик уличной температуры фирмы SIEMENS модели QAС34 (заказывается отдельно) подсоединяется к клеммам 7-8 клеммной колодки М2 (см. Рис.8).
Порядок установки рабочей кривой датчика уличной температуры «kt» зависит от наличия подсоединенных к котлу устройств.
а) без климатического регулятора QAA 73:
Выбор рабочей кривой осуществляется установкой параметра Н532 как описано в главе 14 «установка параметров котла».
Для выбора кривой, соответствующей температуре в помещении 20°С, смотри график 2. Для смещение кривой нажмите на кнопку
(2), расположенную на панели управления котла и измените значение, появившееся на дисплее, кнопками
. Для выбора кривой смотри график 3 (данный пример относится к кривой Кt = 15).Если не достигнуто желаемое значение температуры в отапливаемом помещении, увеличьте значение, выведенное на дисплей.

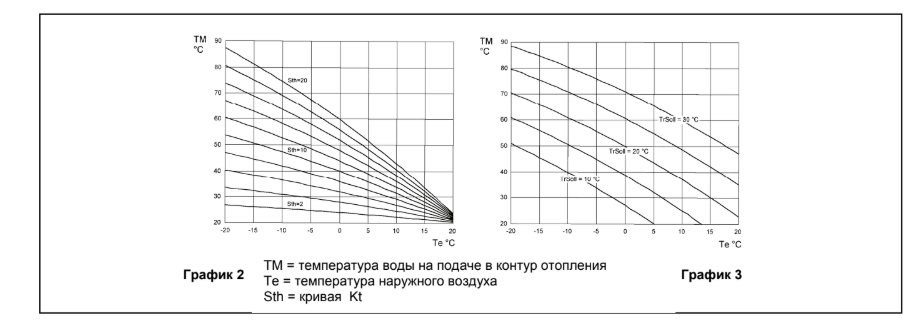

Графики 2 и 3
ТМ = температура воды на подаче в контур отопления
Те = температура наружного воздуха
Sth = кривая Kt
б) с климатическим регулятором QAA 73:
Выбор рабочей кривой датчика уличной температуры «kt» осуществляется через параметр 70 «наклон НС1» климатического регулятора QAA73, как описано в главе 12.4 «QAA73: параметры, задаваемые установщиком (сервис- функции)».
Для выбора кривой, соответствующей температуре в помещении 20°С, смотри график 4.
При изменении значения температуры в помещении, заданного на климатическом регуляторе QAA73, смещение кривой производится автоматически.
В случае многозональной установки выбор рабочей кривой для вспомогательных зон, не контролируемых QAA73, осуществляется установкой параметра Н532 как описано в главе 14 «установки параметров котла».

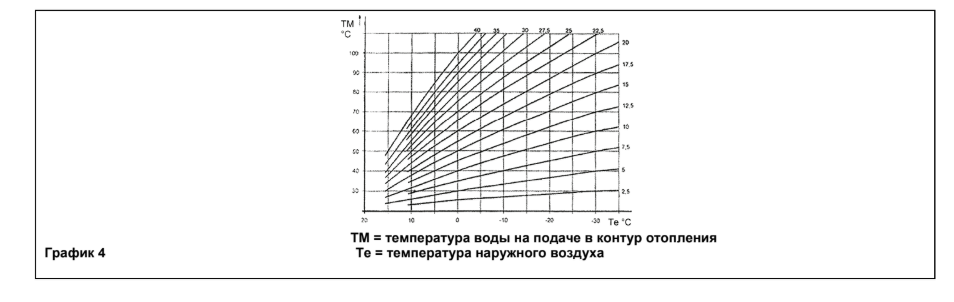

График 4
ТМ = температура воды на подаче в контур отопления
Те = температура наружного воздуха
с) c AGU2.500 для управления низкотемпературным оборудованием («теплые полы»).
Для подсоединения и управления AGU2.500 смотри инструкции, прилагаемые к данному оборудованию.
В этом случае некоторые параметры электронной платы (Н552-Н553-Н632) должны быть изменены (см. главу 14).
