Модели с двойным клапаном
Для регулировки газового клапана выполните последовательно следующие операции:
- Подсоедините манометр к точке измерения давления первого газового клапана (Р1OUT).
- Вставить датчик-анализатор отходящих газов в специальное отверстие, как показано в параграфе 17 (Рис.15).
Рис.15
- Включить котел, задав «функцию настройки газового клапана» на панели управления котла. Для этого необходимо нажимать одновременно кнопки
до тех пор пока на дисплее не появится знак
в положении, как показано на Рис. 13а и 13б (примерно 7 сек); - Для работы котла на максимальной мощности нажимать кнопку
до появления на дисплее «100%» (Рис.13а).
Внимание: в случае, когда котел не включается, или был заменен газовый клапан, необходимо полностью, до конца завинтить регулировочные винты V1 и V2 и затем отвинтить их в зависимости от модели на 21⁄4 круга для котлов POWER HT 1.1150, 1.1200 и на 21⁄2 круга для POWER HT 1.1500, затем повторить вышеописанные операции.
- Поворачивать регулировочные винты V1 и V2 до достижения значений СО2, приведенных в Таб.2.1 для метана (G20) и Таб.2.2 для пропана (сжиженный газ - G31):
- Уменьшение СО2:.повернуть винт по часовой стрелке.
- Увеличение СО2: повернуть винт против часовой стрелки.
- Для работы котла на минимальной мощности нажимать кнопку
до появления на дисплее «0%» (Рис.13б). - Поворачивать винт К1 газового клапана 1 до достижения давления (Pout), приведенного в Таб.2.1 для метана (G20) и Таб.2.2 для пропана (сжиженный газ - G31):
- Увеличение давления: повернуть винт по часовой стрелке (увеличение СО2).
- Уменьшение давления: повернуть винт против часовой стрелки (уменьшение СО2).
- Отсоедините манометр от точки измерения давления первого газового клапана (Р1OUT) и подсоедините манометр к точке измерения давления второго газового клапана (Р2OUT).
- Поворачивать винт К2 газового клапана 2 до достижения давления (Pout), приведенного в Таб.2.1 для метана (G20) и Таб.2.2 для пропана (сжиженный газ - G31).
- Проверить, чтобы значения СО2 при работе котла на минимальной мощности соответствовали приведенному в Таб.2.1 и Таб.2.2, при необходимости регулируя винт К2 для оптимизации значения СО2.

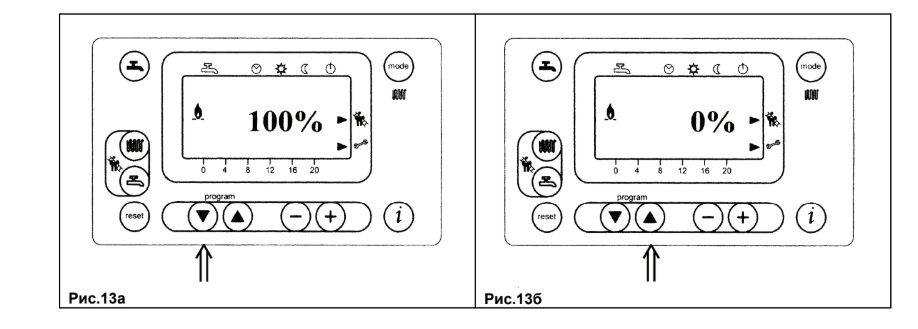

Рис.13а и 13б
