Доступ к клеммным колодкам
Отключить напряжение от котла с помощью двухполюсного выключателя.
- Снять верхнюю крышку панели управления, зафиксированную с помощью магнитов.
- Отвинтить два винта, удерживающие панель управления.
- Повернуть панель управления вниз.
Клеммная колодка электропитания М1
- Снять крышку с защелкой клеммной колодки М1.

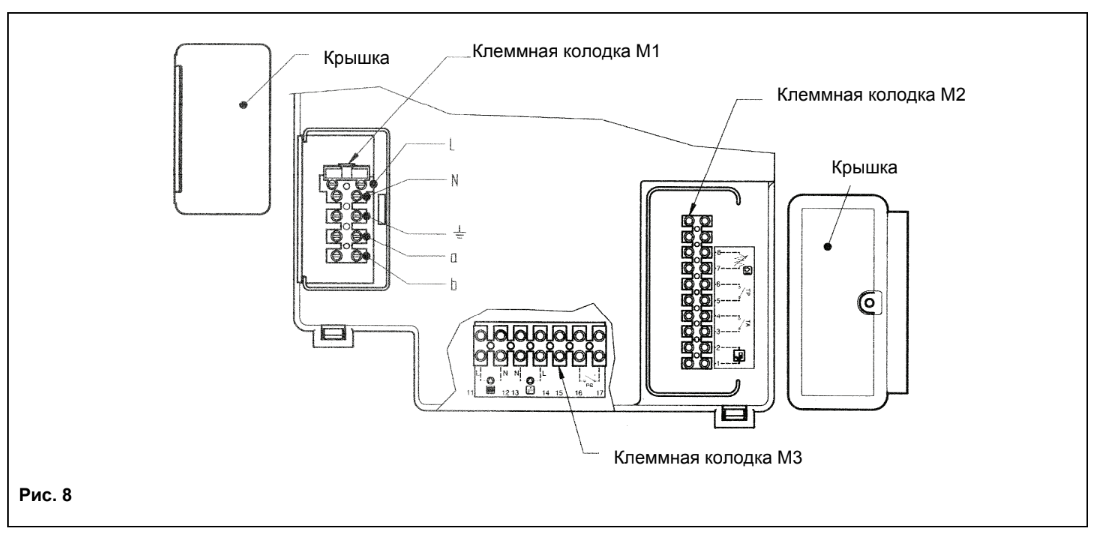

- В клеммную колодку встроен плавкий предохранитель на 3,15А (см. Рис. 8). Для его проверки или замены вынуть черный держатель предохранителя.
Рис. 8
Клеммная колодка М2
- Отвинтить винт и снять крышку клеммной колодки М2.
Клеммная колодка М3
- Отвинтить фиксирующие винты и снять основную крышку клеммной колодки.
