Присоединение насоса контура ГВС

Установите бойлер следом за гидравлическим сепаратором.

Насос контура ГВС, используемый для эксплуатации внешнего бойлера, должен быть присоединен к клеммной колодке М3 котла к клеммам 13-14 (Рис.9).

Рис.9

Насос должен иметь следующие характеристики:

230В переменного тока; 50 Гц; 1А max; cos φ >0,8

В случае если используемый насос имеет характеристики отличные от вышеприведенных, то необходимо установить между электронной платой котла и насосом реле.

Присоедините датчик NTC приоритета контура ГВС (поставляется отдельно) к клеммам 9-10 клеммной колодки М2, предварительно удалив электрическое сопротивление (рис.11).

Чувствительный элемент датчика NTC должен быть помещен в специальную колбу, расположенную внутри бойлера (рис.11).

Температура и рабочий цикл в контуре ГВС устанавливается с панели управления котла как описано в руководстве для пользователя.

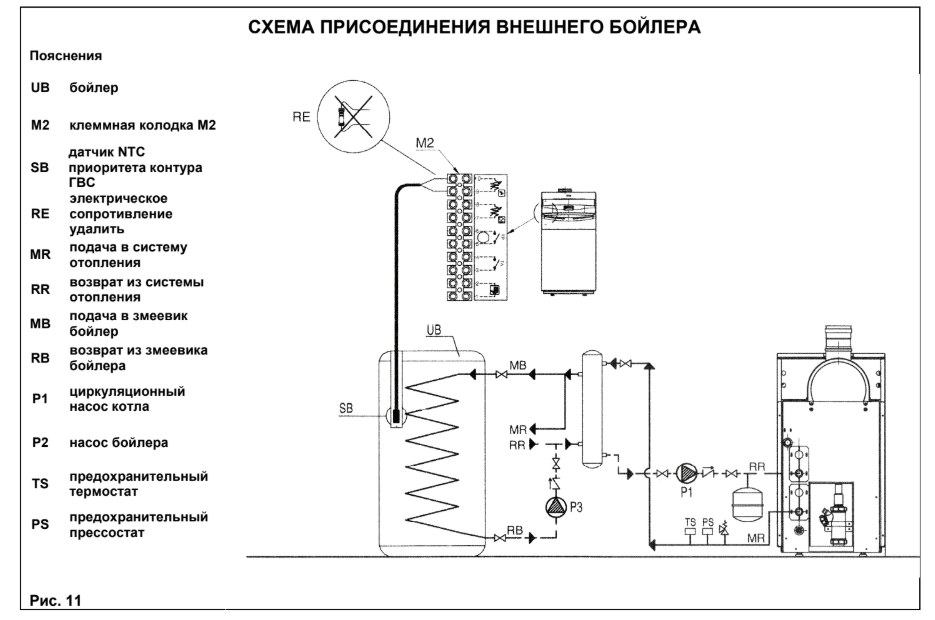

Рис. 11

Пояснения

UB бойлер

M2 клеммная колодка М2

SB датчик NTC приоритета контура ГВС

RЕ электрическое сопротивление удалить

MR подача в систему отопления

RR возврат из системы отопления

MB подача в змеевик бойлер

RВ возврат из змеевика бойлера

Р1 циркуляционный насос котла

Р2 насос бойлера

ТS предохранительный термостат

РS предохранительный прессостат

При наличии зонального оборудования необходимо установить реле, отключающее электропитание зональных насосов, как показано на рис. 10.
