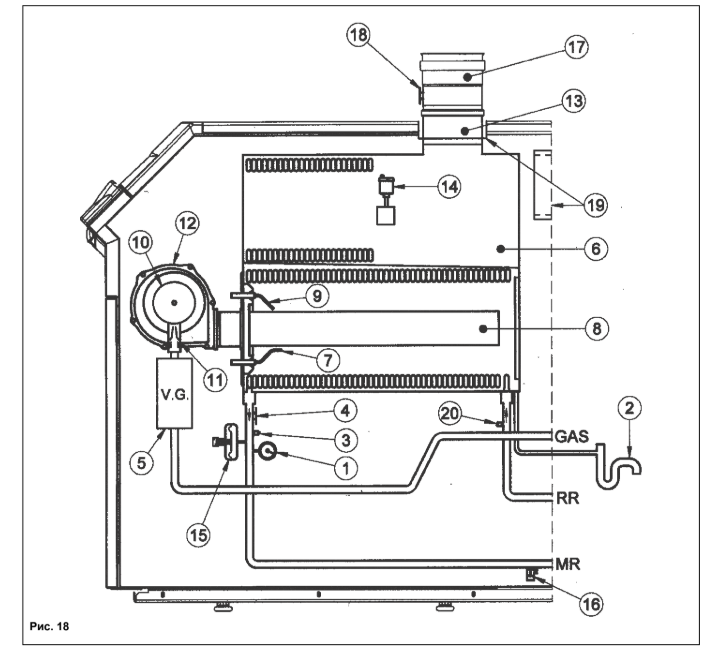

Функциональная схема

Рис. 18


Обозначения:

1 манометр

11 газовая диафрагма

2 сифон

12 вентилятор

3 датчик температуры (NTC) контура отопления

13 переходник дымоотводного устройства

4 термостат защиты от перегрева (105°С)

14 автоматический воздухоотводчик

5 газовый клапан

15 прессостат минимального давления воды

6 теплообменник

16 спускной клапан котла

7 электрод контроля пламени

17 дымоотводное устройство с термостатом-датчиком тяги

8 горелка

18 термостат-датчик тяги

9 электрод зажигания

19 место крепления впускного патрубка

10 смеситель с устройством Вентури

20 датчик температуры (NTC) на трубе возврата
