7790458
LUNA ST 24 BLUE VMC
Модель в Россию не поставляется
Данные о характеристиках отсутствуют
| Позиция на чертеже | Артикул | Фото | Английское наименование | Русское наименование | Рекомендованная розничная цена, у.е. | Наличие на складах | Коды возможной замены | Начиная с серийного номера | До серийного номера | Взаимозаменяемость | Код новой детали | Дополн. инфо | Корзина |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 90 | 611930 |  Скачать | FILLING GROUP | кран наполнения системы в сборе | 17.75 | Наличие | Скачать | ||||||
| 493 | 612130 | FILLING KNOB ASSEMBLY | Ручка наполнения системы в сборе L=50 | 2.43 | Наличие | Скачать | |||||||
| 242 | 630790 | TH FUMI 57°FAST.PIEG.COL. | 0 | - | |||||||||
| 6 | 5109640 |  Скачать | BRACKET-LOWER SUPPORT | Скоба крепежная нижняя | 7.8 | Наличие | 5625550 625550 7733868 | Скачать | |||||
| 5 | 5110290 |  Скачать | BRACKET-UPPER SUPPORT | Планка соединительная боковых панелей | 9.45 | Наличие | 5625580 7733826 | Скачать | |||||
| 518 | 5112040 |  Скачать | PIN - HINGED FACIA PANEL | Ось L150 мм | 2.52 | Наличие | 200025367 5112041 YYY005112041 | - | |||||

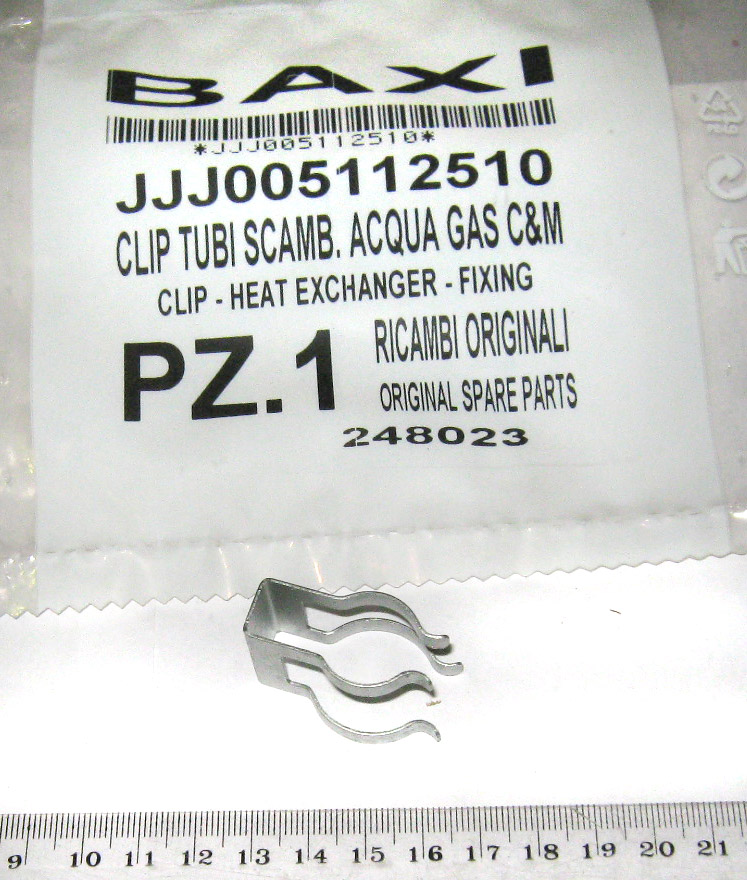

| 34 | 5112510 |  Скачать | CLIP - HEAT EXCHANGER - FIXING - 10PCS | Клипсы крепежные теплообменника (УПАКОВКА - 10 шт) | 5.42 | Наличие | 5109470 5112510P1 5108550 | Скачать | |||||
| 600 | 5112530 |  Скачать | SPRING - 10PCS | фиксатор пружинный - клипсы (УПАКОВКА - 10 шт) | 4.63 | Наличие | 5112530P1 | Скачать | |||||
| 3 | 5116170 |  Скачать | RIGHT PANEL LUNA3 | Панель правая в сборе | 16.6 | 5114570 | Скачать | ||||||
| 2 | 5116190 |  Скачать | LEFT PANEL LUNA3 | Панель в сборе левая | 16.6 | 5114560 | Скачать | ||||||
| 139 | 5206620 |  Скачать | CONNECTOR-GAS VALVE INLET | Патрубок на входе газового клапана | 20.58 | Наличие | Скачать | ||||||
| 280 | 5207730 |  Скачать | GASKET 14,2X18X1,5 - 10PCS | Уплотнение 14,2х18х1,5 AL -18- (УПАКОВКА - 10 шт) | 5.61 | Наличие | 5207730P1 | Скачать | |||||
| 137 | 5211580 | CONNECTING ELEMENT | соединительный элемент (клапан газовый/рампа) | 5.95 | - | ||||||||
| 712 | 5213300 |  Скачать | INSULATING PANEL | Термоизоляционная панель | 17.28 | - | |||||||
| 138 | 5402010 |  Скачать | O-RING 22.22x2.62 - 10PCS | Уплотнение кольцевое 22,22х2,62 (УПАКОВКА - 10 шт) | 2.36 | Наличие | 5402010P1 | Скачать | |||||
| 21 | 5402050 |  Скачать | GASKET 6,1X11,5X1,5 WRC - 10PCS | Уплотнение плоское кольцевое 6.1X11.5X1.5 (УПАКОВКА - 10 шт) | 2.97 | Наличие | YYY005402052 5400931 5402080 200025368 5402050P1 | Скачать | |||||
| 715 | 5402700 |  Скачать | O-RING 15,60X1,78 - 10PCS | Уплотнение 15,60X1,78 (УПАКОВКА - 10 шт) | 3.05 | Наличие | 5402700P1 | Скачать | |||||
| 132 | 5402830 |  Скачать | WASHER - SENSOR SEALING - 10PCS | Уплотнение датчика температуры (NTC) 9.7X15X3 (УПАКОВКА - 10 шт) | 3.5 | Наличие | YYY005402833 200025369 5402830P1 | Скачать | |||||
| 511 | 5404600 |  Скачать | O.R. 17,86x2,62 - 10PCS | Уплотнение кольцевое 17,86х2,62 (УПАКОВКА - 10 шт) | 2.64 | Наличие | 5404600P1 | Скачать | |||||
| 192 | 5404650 |  Скачать | SEALING WASHER G 3/4 - 10PCS | Уплотнение G. 3/4 17x24x2 (УПАКОВКА - 10 шт) | 4.18 | Наличие | 5404650P1 | Скачать | |||||
| 61 | 5404920 |  Скачать | INSULATION BOOT-ELECTRODES | колпачок электрода изоляционный | 1.63 | Наличие | 711404900 710523300 710696300 711333500 | Скачать | |||||
| 167 | 5405340 |  Скачать | FUSE HOLDER | держатель плавкого предохранителя | 1.47 | Наличие | Скачать | ||||||
| 122 | 5405370 |  Скачать | O-RING - 10PCS | Уплотнение кольцевое 23,47х2,62 (УПАКОВКА - 10 шт) | 11.83 | Наличие | 5405370P1 | Скачать | |||||
| 74 | 5406360 |  Скачать | O-RING 14X1,78 EP - 10PCS | Уплотнение кольцевое (УПАКОВКА - 10 шт) | 3.78 | Наличие | 5405310 5406360P1 | Скачать | |||||
| 638 | 5406420 |  Скачать | GASKET | Уплотнение | 4.17 | - | |||||||
| 153 | 5407660 |  Скачать | PANEL - ACCESS | кожух клеммной коробки | 3.42 | Наличие | - | ||||||
| 517 | 5407840 |  Скачать | CLIP-PLASTIC | крепежный элемент трубы | 1.47 | Наличие | - | ||||||
| 601 | 5408560 |  Скачать | O-RING 8,73x1,78 - 10PCS | Уплотнение кольцевое 8,73x1,78 (УПАКОВКА - 10 шт) | 2.07 | Наличие | 710107800 5408560P1 | Скачать | |||||
| 191 | 5408970 |  Скачать | WASHER - SEALING G1/2 - 10PCS | Уплотнение G. 1/2 12x18x2 (УПАКОВКА - 10 шт) | 3.7 | Наличие | 5404640 5408970P1 | Скачать | |||||
| 150 | 5412180 |  Скачать | TERMINAL BLOCK COVER | крышка терминала | 4.4 | Наличие | - | ||||||
| 151 | 5412250 |  Скачать | BOX COVER LUNA3 | Крышка задняя электрической коробки | 16.33 | Наличие | Скачать | ||||||
| 35 | 5625570 |  Скачать | VESSEL EXPANSION - 8L | Бак расширительный 8 л | 99.63 | Наличие | 5625560 612240 | Скачать | |||||
| 91 | 5652030 |  Скачать | DRAINING TAP | Кран сливной | 20.58 | Наличие | 9951120 5625450 625450 | Скачать | |||||
| 36 | 5653290 |  Скачать | PIPE - EXPANSION VESSEL | Трубка расширительного бака | 9.03 | Наличие | Скачать | ||||||
| 140 | 5665220 |  Скачать | GAS VALVE | клапан газовый (HONEYWELL VK4105M 5108) | 207.03 | Наличие | 5665600 | Скачать | |||||
| 147 | 5680910 |  Скачать | SUPPORT FRAME LUNA3 | соединительная панель | 25.07 | Наличие | Скачать | ||||||
| 1 | 5683090 |  Скачать | SUPPORT FRAME ECO3 | рейка крепежная задняя | 17.28 | Наличие | 5681330 7733805 | Скачать | |||||
| 154 | 5687010 |  Скачать | PCB SERIES 3 | Электронная плата | 222.97 | Наличие | 5681050 | Скачать | |||||
| 136 | 5690200 | EXCHANGER/3WV PIPE ASSEMBLY | 30.98 | - | |||||||||
| 32 | 5690900 | PRIMARY EXCHANG.ASS.24KW BLUE | Теплообменник основной | 381.19 | - | ||||||||
| 337 | 5694580 |  Скачать | 3 WAY VALVE MOTOR | мотор трехходового клапана | 56.4 | Наличие | YYY56945811P 200025379 5647340 7815639 710188300 YYY005694581 KHG71410661- | Скачать | |||||
| 73 | 7219215 |  Скачать | AIR VENT PUMP | воздухоотводчик автоматический | 21.15 | Наличие | 710139500 | - | |||||
| 4 | 7693770 | ASS.PANN.FR.LUNA ST ATM CHAP. NEUTRO | 0 | - | |||||||||
| 152 | 7693832 | ASS. CRUSCOTTO LUNA 3 NEUTRO | 0 | - | |||||||||
| 241 | 7693842 | ASS.CAMERA FUMI LUNA3 BLUE 240 NEUTRO | 0 | - | |||||||||
| 120 | 7726370 |  Скачать | 3 WAY VALVE CARTRIDGE BAXI | Картридж трехходового клапана | 99.02 | Наличие | 711356900 626710 627880 | - | |||||
| 27 | 7792180 | CAMER ACOMBUSTIONE LNA NEUTRO | 0 | - | |||||||||
| 28 | 7792181 | PANNELLO ISOLANTE LATERALE NEUTRO | 0 | - | |||||||||
| 29 | 7792182 | PANNELLO ISOLANTE POSTERIORE NEUTRO | 0 | - | |||||||||
| 46 | 7792183 | ASSIEME TUBO GAS NEUTRO | 0 | - | |||||||||
| 44 | 7792184 | RIC.KIT GAS G20 LNA 13E NEUTRO | 0 | - | |||||||||
| 41 | 7792185 | BRUCIATORE 13E ATM NEUTRO | 0 | - | |||||||||
| 70 | 7792186 | TUBO POMPA NEUTRO | 0 | - | |||||||||
| 630 | 7792187 | ASS.TUBO BRUCIATORE/SCAMB. NEUTRO | 0 | - | |||||||||
| 30 | 7792188 | PANN.ISOL.FRONTALE NEUTRO | 0 | - | |||||||||
| 31 | 7792287 | FRONTALE CAMERA COMBUST. NEUTRO | 0 | - | |||||||||
| 63 | 7793567 | RIC. CANDELA ACCEN/RILEVAZIONE NEUTRO | 0 | - | |||||||||
| 286 | 8240530 |  Скачать | NUT M5 - 10PCS | гайка М5 (УПАКОВКА - 10 шт) | 4.67 | Наличие | 8240530P1 | - | |||||
| 336 | 8380680 |  Скачать | CLIP-RETAINING - 10PCS | Пружина фиксирующая крепления мотора трехходового клапана (УПАКОВКА - 10 шт) | 5.42 | Наличие | YYY008380681 200025374 63014310061P 8380680P1 | Скачать | |||||
| 999 | 8414540 |  Скачать | CABLE | Перемычка комнатного термостата | 1.45 | Наличие | YYY008414541 200025375 | Скачать | |||||
| 999 | 8414620 |  Скачать | CABLE | Проводка электрическая кабель питания | 7.97 | Наличие | YYY008414622 200025376 | - | |||||
| 999 | 8419080 | CABLE - EARTH | Проводка электрическая заземления | 4.11 | Наличие | - | |||||||
| 59 | 8419560 |  Скачать | IGNITION ELECTRODE CABLE | кабель электрода зажигания | 3.3 | - | |||||||
| 166 | 8421590 |  Скачать | TERMINAL BLOCK | блок клеммной коробки | 9.15 | Наличие | 8422430 | Скачать | |||||
| 131 | 8434820 |  Скачать | TEMPERATURE SENSOR | датчик температуры (NTC) (погружной) | 24.49 | Наличие | 8433090 8434250 9950930 | Скачать | |||||
| 624 | 8435380 |  Скачать | FLOW RILEVATOR | датчик Холла в сборе | 29.25 | Наличие | Скачать | ||||||
| 135 | 8435490 | LIMIT THERMOSTAT 105½C | Термостат предохранительный 105 С | 26.47 | - | ||||||||
| 525 | 8510910 |  Скачать | CABLE-GAS VALVE/IGNITER | Устройство розжига | 33.55 | Наличие | Скачать | ||||||
| 999 | 8512310 |  Скачать | PCB POWER CABLE | Проводка электрическая | 4.51 | Наличие | Скачать | ||||||
| 999 | 8513310 | GR.CABL.B.T.LUNA3 BLUE ATM | 0 | - | |||||||||
| 168 | 9950580 |  Скачать | FUSE | Предохранитель плавкий (2 А- 250 В) | 1.9 | Наличие | 8421410 7732048 | Скачать | |||||
| 169 | 9951650 |  Скачать | MANOMETER D.40 | манометр | 39.7 | Наличие | 5653700 9951330 YYY009951651 YYY99516511P | Скачать | |||||
| 340 | 9951690 |  Скачать | PRESSURE SWITCH | Прессостат предохранительный системы отопления | 39.54 | Наличие | 5687030 5663750 YYY009951692 YYY99516921P | Скачать | |||||
| 92 | 710109400 |  Скачать | HYDRAULIC SAFETY VALVE 3 BAR | Клапан предохранительный 3 бар | 21.28 | Наличие | 7815642 | - | |||||
| 87 | 710185800 | PUMP CONNECTING ELEMENT WILO | соединительный элемент циркуляционного насоса | 5.11 | - | ||||||||
| 73 | 710493600 |  Скачать | AIR VENT PUMP LUNA4 | воздухоотводчик автоматический | 37.13 | Наличие | - | ||||||
| 259 | 710847200 | BRAND CHAPPEE | 0 | - | |||||||||
| 33 | 710963000 |  Скачать | O-RING 21,5X3 EP70 TFL - 10PCS | Уплотнение кольцевое 21,5X3 (УПАКОВКА - 10 шт) | 3.05 | Наличие | 5403130 710963000P1 | - | |||||
| 234 | 711103600 | FILLING PIPE ASS.LUNA3 COMBI | Трубка заполнения системы | 31.16 | 5687180 | - | |||||||
| 240 | 711112600 |  Скачать | NON RETURN VALVE GROUP | Клапан обратный | 9.47 | 618480 | - | ||||||
| 236 | 711121700 | FILLING DEVICE | 0 | 710875800 5658650 710875900 710876000 710876100 710877800 | - | ||||||||
| 102 | 711605800 |  Скачать | 3 WAY VALVE ASS. | 3-ходовой клапан/группа подачи | 130.43 | Наличие | - | ||||||
| 80 | 711607000 |  Скачать | HYDR.INL.GR.WITH OUT BYPASS 8L | гидравлический узел | 124.02 | Наличие | - | ||||||
| 76 | 711612800 |  Скачать | DHW PLATE EXCHANGER 12 PLATES | Теплообменник ГВС пластинчатый вторичный на 12 пластин | 136.72 | Наличие | 7116128 711613000 | - | |||||
| 77 | 711613500 |  Скачать | DHW PLATE EXCHANGER OR - 10PCS | Уплотнение вторичного теплообменника (УПАКОВКА - 10 шт) | 5.57 | Наличие | 711613500P1 | - | |||||
| 809 | 711615000 |  Скачать | SPRING - 10PCS | Пружина (УПАКОВКА - 10 шт) | 9.31 | Наличие | 711615000P1 | - | |||||
| 81 | 711633300 | FILTER TRANSD.RIDUCT.7,3L ASSE | 47.21 | - | |||||||||
| 87 | 711652200 | PUMP CONNECTING ELEMENT/OR | соединительный элемент циркуляционного насоса | 5.39 | - | ||||||||
| 808 | 721311400 |  Скачать | O-RING 18X2 - 10PCS | Уплотнение кольцевое 18X2 (УПАКОВКА - 10 шт) | 5.53 | Наличие | 721311400P1 | - | |||||
| 999 | 721747800 | HIGH VOLTAGE ATM WI. WIRING | Проводка электрическая (высоковольтная) | 16.73 | - | ||||||||
| 999 | 721902600 | HIGH VOLTAGE ATM GRUND. WIRING | Проводка электрическая (высоковольтная) | 20.83 | - | ||||||||
| 72 | 770477600 |  Скачать | PUMP UPM3S 15-60 L4 SSI | Насос циркуляционный UMP 15-60 6M с проводом | 305.2 | Наличие | 711112700 710036900 710158800 710309200 722185500 | - |
