Поиск информации об изделии
HSB455333641
LUNA3 SYSTEM HT 1.330 MP
Модель в Россию не поставляется
| Позиция на чертеже | Артикул | Фото | Английское наименование | Русское наименование | Рекомендованная розничная цена, у.е. | Наличие на складах | Начиная с серийного номера | До серийного номера | Взаимозаменяемость | Код новой детали | Дополн. инфо | Корзина |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 496 | 400020 |  Скачать | O-RING - 10PCS | уплотнение кольцевое резиновое (УПАКОВКА - 10 шт) | 9.24 | Где купить | Скачать | |||||
| 120 | 600750 |  Скачать | SPACER ASSEMBLY | заглушка гидравлической системы | 30.55 | Где купить | Скачать | |||||
| 510 | 600760 |  Скачать | DHW PADDLE ASSEMBLY | затвор ГВС | 19.68 | Где купить | Скачать | |||||
| 119 | 605760 |  Скачать | HYDRAULIC VENTURI ASSEMBLY | тарелочка системы отопления в сборе | 8.31 | Где купить | Скачать | |||||
| 73 | 607290 |  Скачать | AUTOMATIC AIR VENT | воздухоотводчик автоматический | 17.68 | Где купить | Скачать | |||||
| 113 | 617100 |  Скачать | BY-PASS GR. | бай-пасс в сборе | 37.04 | Где купить | Скачать | |||||
| 732 | 620210 |  Скачать | SPRING ASS. | пружина коническая | 8.48 | Где купить | - | |||||
| 12 | 5108690 |  Скачать | PLATE BLANKING | заглушка отверстия всасывания воздуха | 3.31 | Где купить | Скачать | |||||
| 478 | 5110040 | FILTRO SANITARIO | Фильтр | 0 | Где купить | - | ||||||
| 518 | 5112040 | PIN - HINGED FACIA PANEL | Ось L150 мм | 2.48 | Где купить | - | ||||||
| 34 | 5113650 |  Скачать | PRIMARY EXCHANGER FIXING CLIP | Клипсы крепежные теплообменника | 2.83 | Где купить | Скачать | |||||
| 4 | 5115970 |  Скачать | FRONTAL PANEL LUNA3 | Панель передняя в сборе | 52.71 | Где купить | Скачать | |||||
| 3 | 5116210 |  Скачать | RIGHT PANEL HT | Панель правая в сборе | 18.26 | Где купить | - | |||||
| 2 | 5116220 |  Скачать | LEFT PANEL HT | Панель в сборе левая | 18.26 | Где купить | Скачать | |||||
| 27 | 5116310 | COMBUSTION CHAMBER LUNA HT | элемент камеры сгорания | 58.85 | Где купить | - | ||||||
| 139 | 5210630 |  Скачать | CONNECTOR - GAS VALVE INLET | Патрубок на входе газового клапана | 12.57 | Где купить | Скачать | |||||
| 516 | 5210670 | STUD-FRONT PANEL | стержень | 0.74 | Где купить | Скачать | ||||||
| 137 | 5211780 |  Скачать | CONNECTING ELEMENT | соединительный элемент газового клапана | 13.82 | Где купить | Скачать | |||||
| 408 | 5211790 | EXCHANGER FLANGE | крышка камеры сгорания верхняя | 31.36 | Где купить | - | ||||||
| 682 | 5211800 |  Скачать | FLAME INSPECTION | Стекло смотровое | 2.84 | Где купить | - | |||||
| 443 | 5212090 |  Скачать | SUPPORT OVERHEAT FLUE STAT | Футорка датчика температуры продуктов сгорания | 13.2 | Где купить | - | |||||
| 134 | 5212150 | INJECTOR | форсунка D=12 | 5.26 | Где купить | - | ||||||
| 138 | 5402010 |  Скачать | O-RING 22.22x2.62 - 10PCS | Уплотнение кольцевое 22,22х2,62 (УПАКОВКА - 10 шт) | 2.32 | Где купить | Скачать | |||||
| 21 | 5402050 |  Скачать | GASKET 6,1X11,5X1,5 WRC - 10PCS | Уплотнение плоское кольцевое 6.1X11.5X1.5 (УПАКОВКА - 10 шт) | 3.24 | Где купить | Скачать | |||||
| 132 | 5402830 |  Скачать | WASHER - SENSOR SEALING - 10PCS | Уплотнение датчика температуры (NTC) 9.7X15X3 (УПАКОВКА - 10 шт) | 3.8 | Где купить | Скачать | |||||
| 33 | 5403130 |  Скачать | ANELLO OR 22X3 EPDM | Уплотнение кольцевое | 0 | Где купить | 1311 | 710963000 | Скачать | |||
| 511 | 5404600 |  Скачать | O.R. 17,86x2,62 - 10PCS | Уплотнение кольцевое 17,86х2,62 (УПАКОВКА - 10 шт) | 2.6 | Где купить | Скачать | |||||
| 192 | 5404650 |  Скачать | SEALING WASHER G 3/4 - 10PCS | Уплотнение G. 3/4 17x24x2 (УПАКОВКА - 10 шт) | 4.52 | Где купить | Скачать | |||||
| 167 | 5405340 |  Скачать | FUSE HOLDER | держатель плавкого предохранителя | 1.32 | Где купить | Скачать | |||||
| 74 | 5406360 |  Скачать | O-RING 14X1,78 EP - 10PCS | Уплотнение кольцевое (УПАКОВКА - 10 шт) | 3.72 | Где купить | Скачать | |||||
| 13 | 5407400 |  Скачать | SUCTION CAP GASKET - 10PCS | Уплотнение кольцевое (УПАКОВКА - 10 шт) | 10.45 | Где купить | Скачать | |||||
| 435 | 5407550 |  Скачать | WASHER DIA100 OUTER ADAPT SEAL | Уплотнение D=100 | 4.02 | Где купить | - | |||||
| 421 | 5408270 |  Скачать | O-RING 11,91 X 2,62 NBR - 10PCS | Уплотнение кольцевое 11,91 X 2,62 NBR (УПАКОВКА - 10 шт) | 2.24 | Где купить | Скачать | |||||
| 601 | 5408560 |  Скачать | O-RING 8,73x1,78 - 10PCS | Уплотнение кольцевое 8,73x1,78 (УПАКОВКА - 10 шт) | 2.04 | Где купить | Скачать | |||||
| 191 | 5408970 |  Скачать | WASHER - SEALING G1/2 - 10PCS | Уплотнение G. 1/2 12x18x2 (УПАКОВКА - 10 шт) | 3.96 | Где купить | Скачать | |||||
| 11 | 5409010 |  Скачать | GASKET ADAPTOR | Уплотнение фланца | 1.66 | Где купить | - | |||||
| 10 | 5409020 |  Скачать | FLUE ADAPTOR HE 60/100 | Фланец дымоотводного устройства | 11.37 | Где купить | - | |||||
| 419 | 5409080 |  Скачать | GASKET FLANGE/EXCHANGER | Уплотнение фланца камеры сгорания | 37.04 | Где купить | - | |||||
| 409 | 5409090 |  Скачать | BURNER GASKET | Уплотнение горелки | 2.89 | Где купить | - | |||||
| 30 | 5409100 |  Скачать | CERAMIC PANEL | Термоизоляционная панель передняя | 15.88 | Где купить | - | |||||
| 8 | 5409140 | SILICONE RUBBER D.8 L=700 | Трубка пневмореле | 7.81 | Где купить | - | ||||||
| 75 | 5409240 |  Скачать | GROMMET - PIPE ASSY D.10 | Уплотнение | 2.83 | Где купить | Скачать | |||||
| 680 | 5409250 |  Скачать | GROMMET-PIPE ASSY. D.15 | Уплотнение D=15 | 2.02 | Где купить | Скачать | |||||
| 49 | 5409280 |  Скачать | TAP ADAPTOR | колпачок фланца дымохода | 1.55 | Где купить | - | |||||
| 428 | 5409290 |  Скачать | GASKET | Уплотнение | 1.58 | Где купить | Скачать | |||||
| 445 | 5409310 |  Скачать | SYPHON PIPE | Трубка резиновая | 6.28 | Где купить | - | |||||
| 458 | 5409350 |  Скачать | OR 2,62X58,42 - 10PCS | Уплотнение кольцевое (УПАКОВКА - 10 шт) | 9.2 | Где купить | - | |||||
| 674 | 5409410 | GASKET EXCHANGER 5/6 E | Уплотнение теплообменника | 1.77 | Где купить | - | ||||||
| 285 | 5409600 |  Скачать | TERMINAL BOARD COVER | крышка клеммной колодки | 2.89 | Где купить | - | |||||
| 432 | 5410420 |  Скачать | WASHER DIA 60 OUTLET BEND | Шайба | 2.61 | Где купить | - | |||||
| 29 | 5410450 | EXCHANGER REAR INSULATION | термоизоляционная панель задняя | 0 | Где купить | 1339 | 711473200 | - | ||||
| 438 | 5410480 |  Скачать | GASKET | Уплотнение дымового колпака | 9.04 | Где купить | - | |||||
| 425 | 5411420 |  Скачать | FAN GASKET | Уплотнение м/у вентилятором и устройством Вентури | 3.85 | Где купить | Скачать | |||||
| 673 | 5411560 | EPDM PIPE 15x23 L=370 | 13.94 | Где купить | - | |||||||
| 459 | 5411610 |  Скачать | DISCHARGE PIPE | Трубка резиновая | 11.7 | Где купить | - | |||||
| 150 | 5412180 | TERMINAL BLOCK COVER | крышка терминала | 4.33 | Где купить | - | ||||||
| 152 | 5412760 | PRINTED CONTROL PANEL LUNA3 HT | 6.85 | Где купить | - | |||||||
| 151 | 5412770 | COVER CONTROL BOX LUNA3HT | 0 | Где купить | - | |||||||
| 490 | 5625970 |  Скачать | DHW INLET TAP WITH FILTER | кран холодной воды с фильтром | 53.86 | Где купить | Скачать | |||||
| 91 | 5652030 |  Скачать | DRAINING TAP | Кран сливной | 20.24 | Где купить | Скачать | |||||
| 647 | 5652730 |  Скачать | AUTO AIR VENT | воздухоотводчик автоматический | 13.36 | Где купить | Скачать | |||||
| 80 | 5655650 |  Скачать | HYDRAULIC INLET ASSY | гидравлический узел подачи | 131.29 | Где купить | Скачать | |||||
| 35 | 5662630 |  Скачать | EXPANSION VESSEL 10 L | Бак расширительный 10 л | 92.39 | Где купить | - | |||||
| 686 | 5663020 |  Скачать | BY-PASS PLUG ASSEMBLY | Клапан обратный /бай-пасс | 3.67 | Где купить | Скачать | |||||
| 32 | 5663300 |  Скачать | 6 EL. EXCHANGER | Теплообменник основной | 1100.79 | Где купить | Скачать | |||||
| 631 | 5663310 | AIR VENT PIPE ASSEMBLY | Трубка вентилятора | 5.85 | Где купить | - | ||||||
| 18 | 5663330 |  Скачать | MIXER AL 24 AGU3.654A009 | Газовоздушный смеситель (устройство Вентури) | 92.16 | Где купить | Скачать | |||||
| 46 | 5663340 | GAS PIPE ASSEMBLY | Фланец с прокладкой рампы подачи газа в сборе | 15.15 | Где купить | - | ||||||
| 70 | 5663350 | PIPE(PUMP/PRIMARY EXCHANGER) | Трубка насоса/теплообменника | 23.84 | Где купить | - | ||||||
| 41 | 5663430 | 6 EL. BURNER | горелка в сборе | 88.74 | Где купить | - | ||||||
| 999 | 5663850 |  Скачать | WIRING THERMOSTAT PREDISP. | Проводка электрическая термостат | 25.92 | Где купить | Скачать | |||||
| 678 | 5665130 | AIR/GAS COVER ASSEMBLY | крышка | 32.13 | Где купить | - | ||||||
| 156 | 5669090 |  Скачать | P.C.B. DISPLAY | Электронная плата с дисплеем | 154.48 | Где купить | Скачать | |||||
| 72 | 5669570 |  Скачать | PUMP UPER 15-60 AO MODUL. | Насос циркуляционный UPER 15-60 AO модуляционный | 385.1 | Где купить | - | |||||
| 140 | 5671930 |  Скачать | GAS VALVE | клапан газовый (SIT 848 SIGMA) | 132.83 | Где купить | Скачать | |||||
| 98 | 5672770 |  Скачать | BY-PASS PIPE ASSEMBLY | Трубка бай-пасса в сборе | 47.51 | Где купить | - | |||||
| 415 | 5677920 |  Скачать | CONDENSE DRAIN TRAP ASSY | Сифон | 8.76 | Где купить | Скачать | |||||
| 154 | 5680190 |  Скачать | PCB LMU54 FOR GAS VALVE | Электронная плата SIEMENS LMU 54) | 436 | Где купить | Скачать | |||||

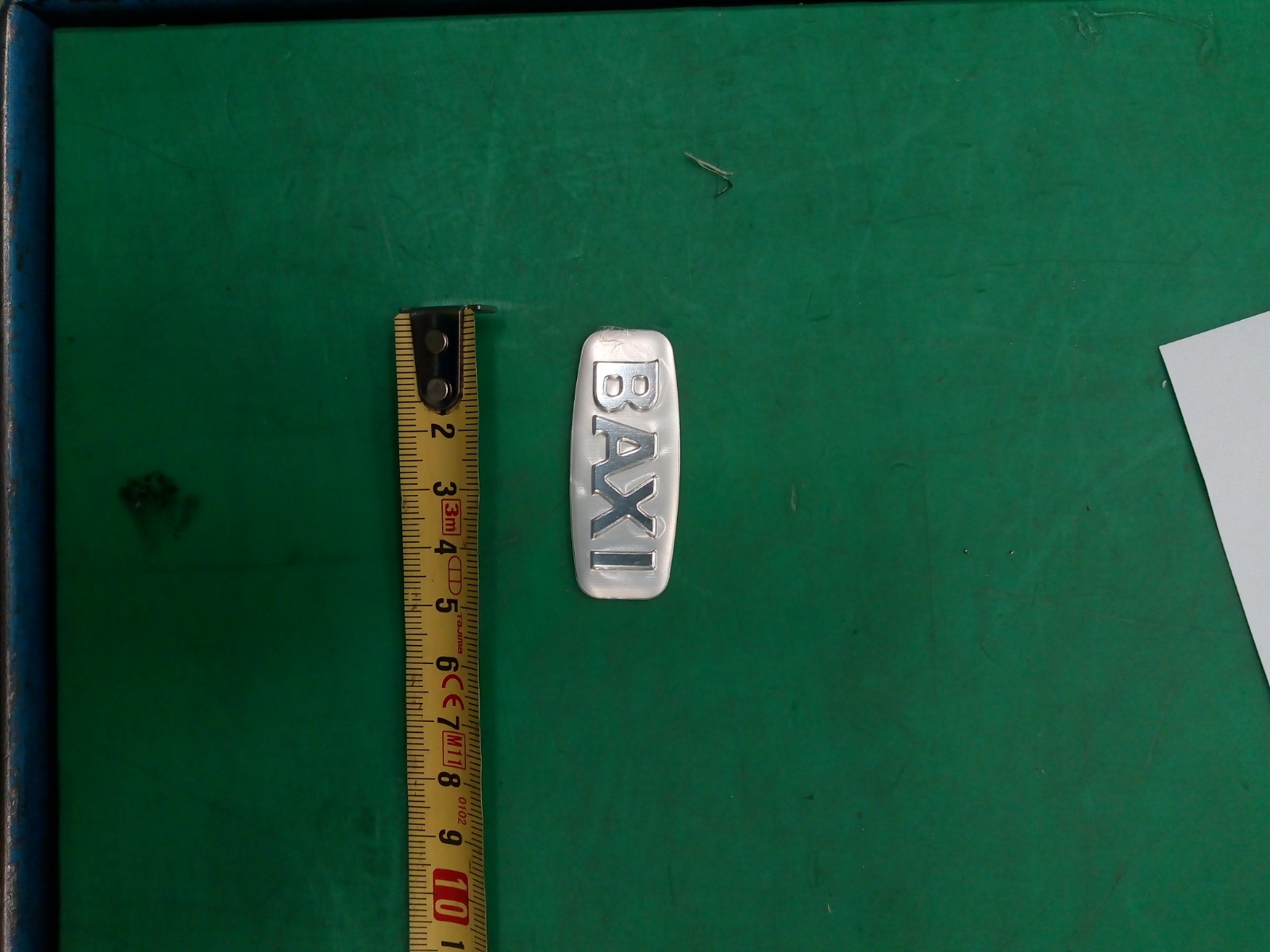

| 259 | 5681120 |  Скачать | BRAND BAXI LUNA3 | марка BAXI | 3.49 | Где купить | Скачать | |||||
| 434 | 5682320 | FLUE COLLECTOR LUNA HT | коллектор воздушный | 79.86 | Где купить | - | ||||||
| 136 | 5682820 | PIPE ASS V3V/EXCHANGER LUNA3HT | Трубка | 53.25 | Где купить | - | ||||||
| 147 | 5683010 | CONNECTION TRAVERSE LUNA3 | соединительная панель | 30.81 | Где купить | - | ||||||
| 102 | 5683020 | 3 WAY VALVE ASSEMBLY | клапан 3-ходовой в сборе | 231.43 | Где купить | - | ||||||
| 37 | 5689640 | COMB CHAMBER FRONTAL PANEL | изоляционная панель | 78.85 | Где купить | - | ||||||
| 22 | 5691840 |  Скачать | FAN RG128/UB 230V-55667.11925- | вентилятор | 301.3 | Где купить | Скачать | |||||
| 337 | 5694580 |  Скачать | 3 WAY VALVE MOTOR | мотор трехходового клапана | 55.48 | Где купить | 710188300 | Скачать | ||||
| 162 | 5696290 | PANEL PLATE LUNA3 SYSTEM HT | крышка панели управления | 13.6 | Где купить | - | ||||||
| 200 | 5701230 | CONNECTION ASSEMBLY PRIME HT | подсоединения в сборе | 77.66 | Где купить | - | ||||||
| 336 | 8380680 |  Скачать | CLIP-RETAINING - 10PCS | Пружина фиксирующая крепления мотора трехходового клапана (УПАКОВКА - 10 шт) | 5.4 | Где купить | Скачать | |||||
| 675 | 8380780 |  Скачать | FIXING SPRING FOR EXCHANGER | Фиксатор теплообменника | 2.52 | Где купить | - | |||||
| 99 | 8380850 |  Скачать | FIXING CLIP - 10PCS | Клипсы крепежные трубки бай-пасса (УПАКОВКА - 10 шт) | 4.64 | Где купить | Скачать | |||||
| 999 | 8414620 |  Скачать | CABLE | Проводка электрическая кабель питания | 7.84 | Где купить | - | |||||
| 999 | 8419930 | FLUE THERMOSTAT/FAN WIRING | Проводка электрическая от разъемов Х3-01, Х2-01, Х3-03 к вентилятору, термостатам и блоку розжига | 42.37 | Где купить | - | ||||||
| 999 | 8419940 | FAN CHECK WIRING | Проводка электрическая с коннекторами от разъема платы Х14 к вентилятору | 17.23 | Где купить | - | ||||||
| 999 | 8419970 | 3 WAY WALVE WIRING | Провод электрический трехжильный с коннекторами от разъема платы Х2-04 к трехходовому клапану | 15.79 | Где купить | - | ||||||
| 314 | 8419980 | LEAD-SENSING ELECTRODE | кабель датчика пламени | 2.61 | Где купить | - | ||||||

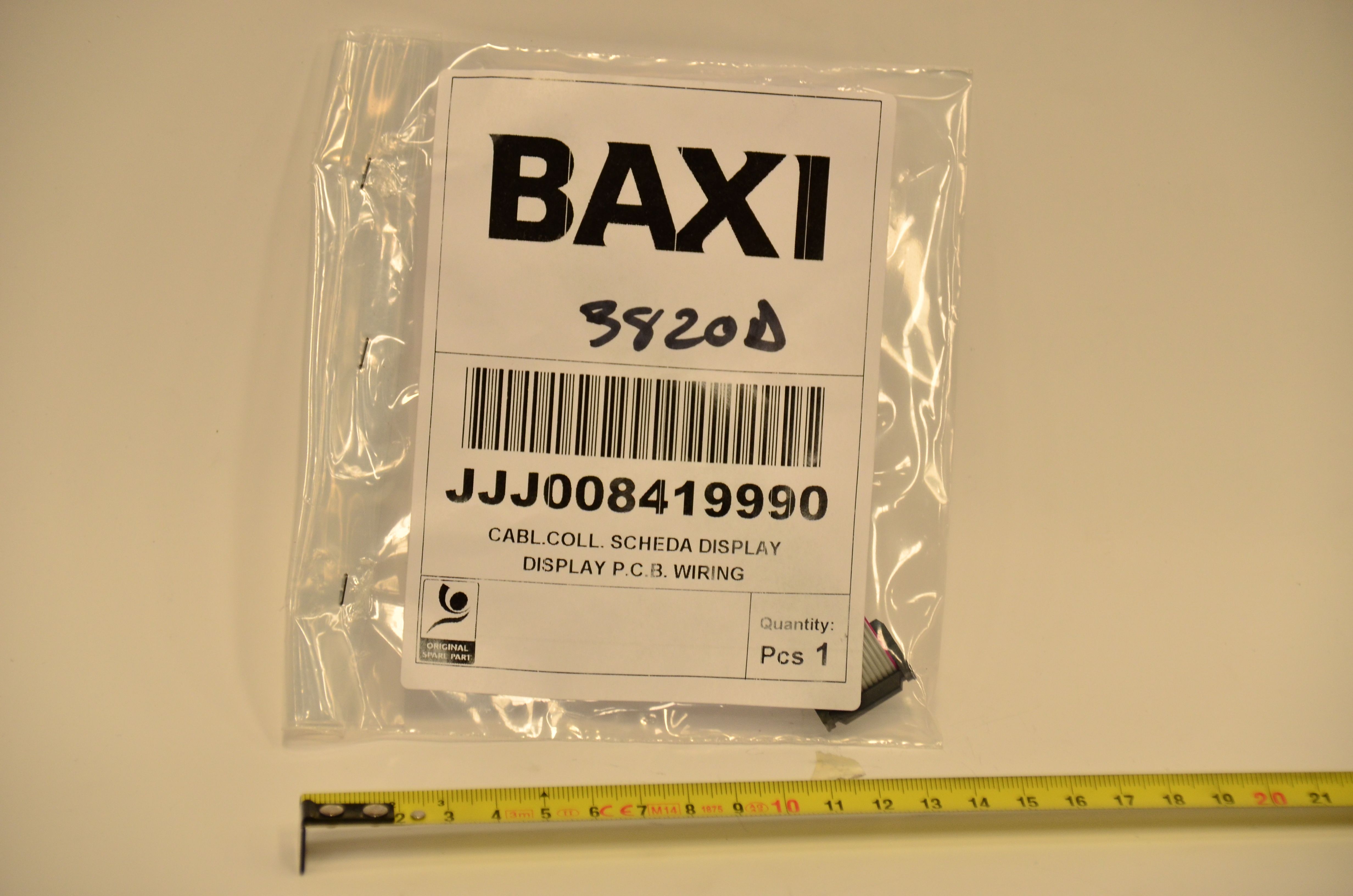

| 999 | 8419990 |  Скачать | DISPLAY P.C.B. WIRING | Провод электрический (шлейф) дисплея с коннекторами от разъема Х30 | 9.11 | Где купить | Скачать | |||||
| 166 | 8421590 |  Скачать | TERMINAL BLOCK | блок клеммной коробки | 9 | Где купить | Скачать | |||||
| 63 | 8422830 |  Скачать | ELECTRODE - IGNITION | Электрод розжига | 0 | Где купить | B952 | 710220000 | - | |||
| 65 | 8422840 |  Скачать | ELECTRODE - IONIZATION | Электрод контроля пламени | 0 | Где купить | B952 | 710220700 | - | |||
| 242 | 8434830 |  Скачать | FLUE SAFETY THERMOSTAT 75½C | Термостат предохранительный отходящих газов 75°C (датчик тяги) | 38.58 | Где купить | Скачать | |||||
| 525 | 8435220 |  Скачать | ZAG 2V IGNITOR | Устройство розжига | 27.47 | Где купить | Скачать | |||||
| 131 | 8435400 |  Скачать | NTC SENSOR | Датчик температуры NTC (погружной) | 24.03 | Где купить | Скачать | |||||
| 528 | 8435500 |  Скачать | NTC SENSOR D18-ITS2410201/0- | датчик температуры (NTC) (накладной) D18-ITS2410201/0- | 23.87 | Где купить | Скачать | |||||
| 999 | 8510300 | CABLE PUMP LUNA HT | Кабель насоса циркуляционного | 10.29 | Где купить | - | ||||||
| 999 | 8510330 | EARTH CABLE | 0 | Где купить | - | |||||||
| 999 | 8510440 |  Скачать | WIRING - TANK | Проводка электрическая к коннектором от разъема платы Х10-05 к датчику ГВС | 1.77 | Где купить | Скачать | |||||
| 59 | 8510970 |  Скачать | IGNITION ELECTRODE CABLE | кабель электрода зажигания | 8.32 | Где купить | Скачать | |||||
| 382 | 8511130 |  Скачать | FLAME SENSING CABLE | Проводка электрическая датчик пламени | 11.4 | Где купить | Скачать | |||||
| 999 | 8511540 | GAS VALVE WIRING | Провод электрический с коннекторами от разъема платы Х3-02 к газовому клапану | 19.38 | Где купить | - | ||||||
| 999 | 8513340 |  Скачать | CABLE POWER 3WV/PUMP/GAS VALVE | Проводка электрическая силовая (3-х ходовой клапан/насос/клапан газовый) | 50.12 | Где купить | - | |||||
| 999 | 8513840 | CABLE CH SENSOR/PRESS/PUMP/PWM | 0 | Где купить | - | |||||||
| 168 | 9950580 |  Скачать | FUSE | Предохранитель плавкий (2 А- 250 В) | 1.87 | Где купить | Скачать | |||||
| 135 | 9950760 |  Скачать | THERMOSTAT - LIMIT | Термостат предохранительный 105 С | 26.04 | Где купить | Скачать | |||||
| 210 | 9950830 | GAS TAP | кран газовый | 22.33 | Где купить | Скачать | ||||||
| 92 | 9951170 |  Скачать | SAFETY VALVE 3 BAR | Клапан предохранительный 3 бар | 24.98 | Где купить | Скачать | |||||
| 169 | 9951650 |  Скачать | MANOMETER D.40 | манометр | 39.05 | Где купить | Скачать | |||||
| 340 | 9951690 |  Скачать | PRESSURE SWITCH | Прессостат предохранительный системы отопления | 38.89 | Где купить | Скачать | |||||
| 411 | 710185200 |  Скачать | FLAME SENSING ELEC.GASKET | Уплотнение датчика пламени | 1.1 | Где купить | - | |||||
| 681 | 710185300 |  Скачать | IGNITION ELECTRODE GASKET | Уплотнение электрода розжига | 2.02 | Где купить | Скачать | |||||
| 63 | 710220000 |  Скачать | IGNITION ELECTRODE | Электрод розжига | 20.88 | Где купить | C001 | YES | Скачать | |||
| 65 | 710220700 |  Скачать | IONISATION ELECTRODE | Электрод контроля пламени | 15.7 | Где купить | C001 | YES | Скачать | |||
| 33 | 710963000 |  Скачать | O-RING 21,5X3 EP70 TFL - 10PCS | Уплотнение кольцевое 21,5X3 (УПАКОВКА - 10 шт) | 3 | Где купить | 1312 | YES | - | |||
| 29 | 711473200 |  Скачать | REAR INSULATION | панель термоизоляционная задняя | 13.92 | Где купить | 1340 | YES | - |
