LUNA DUO-TEC IN+ котлы - инструкция.pdf

Навигация по странице

Навигация по инструкции

Комплект поставки

КОМПЛЕКТ ПОСТАВКИ

  • Короб (см. рисунок)

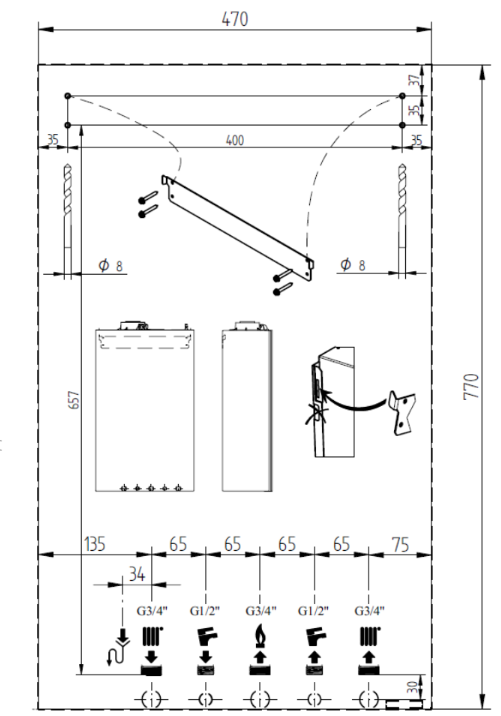

  • Опорная штанга котла для установки в коробе
  • Опорная штанга котла для настенной установки
  • Расширительная пробка и зажимной винт 8 мм

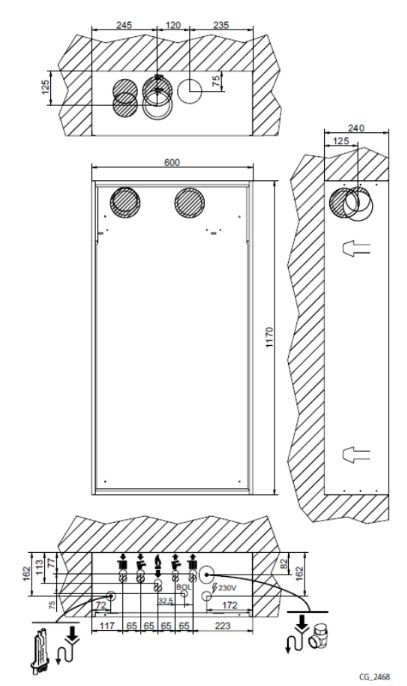

Короб



Установите два крана 3/4G (на подаче и в обратном контуре) в центральном контуре отопления. Эти краны позволяют проводить важные действия с системой без полного слива воды. Если вы устанавливаете котел в существующей системе или заменяете ее, кроме кранов, установите под котлом бак-отстойник и подключите его в обратный контур, он послужит для сбора осадка и накипи из системы после ее промывки.

Не превышайте давление на пластиковые части, такие как сифон или труба дымохода.

Затягивайте соединения в местах подключения воды аккуратно (максимальный момент затяжки 30 Нм).

Перед запуском котла заполните сифон водой во избежание распространения дыма по помещению.

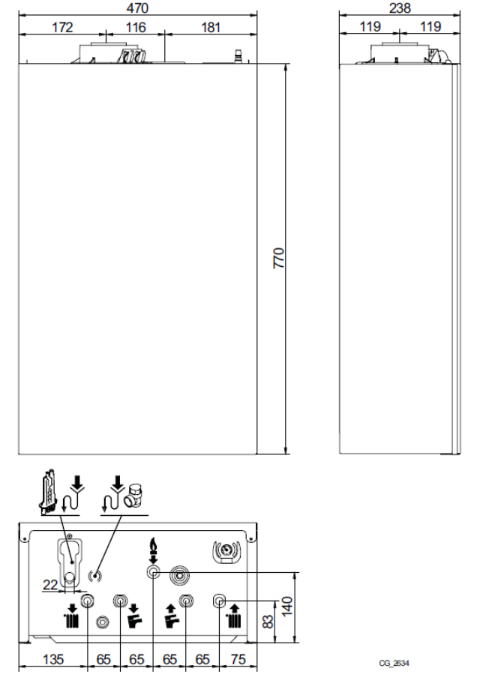

РАЗМЕРЫ КОТЛА И КОРОБА

Размеры котла и короба, а также расположение мест подключения воды показаны на рисунке.


Размеры котла и короба





Место слива конденсата


Подключение газа (G3/4”)


Слив из предохранительного

клапана


Подключение ХВС / Кран

заполнения системы (G1/2”)


Подача в систему отопления

(G3/4”)


Обратный контур системы

отопления (G3/4”)


Вход в контур ГВС (G1/2”) модели 24 и 28 / накопительный бойлер

(G3/4”) модель 1.12 и 1.24
