Электрические подключения
Данное устройство является электрически безопасным только при условии правильного подключения к исправной системе заземления в соответствии с действующими нормативами техники безопасности. Подключите котел к однофазному заземленному источнику питания 230В при помощи кабеля с трехштырьковым соединителем, входящим в поставку; соблюдайте полярность нейтрального и токоведущих контактов.
Используйте двухполюсный выключатель с расстоянием между контактами не менее 3 мм.
При замене кабеля питания устанавливайте гармонизированный кабель HAR H05 VV-F 3x0,75 мм2 максимальным диаметром 8 мм. Для доступа к клеммной колодке снимите переднюю панель котла (которая закреплена двумя винтами у основания) и поверните блок управления вниз. Сняв крышку, вы увидите клеммную колодку, используемую для электрических соединений. В клеммной колодке блока питания установлены два плавких предохранителя 2А (для проверки или замены предохранителя извлеките черный патрон предохранителя).
Электрические подключения LUNA DUO-TEC IN 24 - 28
1 - Плавкие предохранители | 16 - Электрод розжига |
2 - Электропитание 230В | 17 - Сервопривод распределительного клапана |
3 - Комнатный термостат (RT) | 18 - Насос |
4 - Вентилятор | |
5 - Предохранительный термостат | С - синий |
6 - Газовый вентиль | М - коричневый |
7 - Датчик приоритетного производства ГВС | N - черный |
8 - Датчик дымов | R - красный |
9 - Датчик давления | G/V - желтый/зеленый |
10 - Датчик обратного контура отопления | V - зеленый |
11 - Датчик подачи контура отопления | B - белый |
12 - Датчик ГВС | G - серый |
13 - Подключение комнатного блока управления | Y - желтый |
14 - Датчик наружной температуры | P - фиолетовый |
15 - Электрод обнаружения пламени |
Электрические подключения LUNA DUO-TEC 1.12 - 1.24
1 - Плавкие предохранители | 16 - Электрод розжига |
2 - Электропитание 230В | 17 - Сервопривод распределительного клапана |
3 - Комнатный термостат (RT) | 18 - Насос |
4 - Вентилятор | |
5 - Предохранительный термостат | С - голубой |
6 - Газовый вентиль | М - коричневый |
7 - Датчик приоритетного производства ГВС | N - черный |
8 - Датчик дымов | R - красный |
9 - Датчик давления | G/V - желтый/зеленый |
10 - Датчик обратного контура отопления | V - зеленый |
11 - Датчик подачи контура отопления | B - белый |
12 - Датчик ГВС | G - серый |
13 - Подключение комнатного блока управления | Y - желтый |
14 - Датчик наружной температуры | P - фиолетовый |
15 - Электрод обнаружения пламени |
Убедитесь, что общая входная номинальная мощность подключенного к устройству оборудования не превышает 2А. Если выше, установите реле между дополнительным оборудованием и электронной панелью.
Подключения в клеммной колодке М1 являются высоковольтными (230В). Перед выполнением подключений убедитесь,
что устройство отсоединено от сети питания. Соблюдайте полярность входных проводов на клеммной колодке М1: L(LIVE-ТОК) – N (NEUTRAL-НОЛЬ).

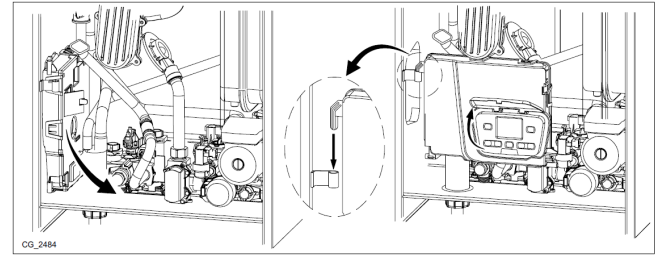

ДОСТУП К БЛОКУ УПРАВЛЕНИЯ КОТЛА
Для доступа к блоку управления котла выполните следующие действия (см.рисунок ниже):
- Отключите котел от сети электропитания;
- Снимите переднюю панель короба (если он используется) и котла (установлены на 2 винтах);
- Аккуратно сдвиньте блок управления с боковой панели котла;
- Отрегулируйте блок управления;
- По окончании установите блок управления на его место.
Доступ к блоку управления котла
КЛЕММНАЯ КОЛОДКА М1
Клеммная колодка М1
(L) = Live (токоведущий, коричневый)
(N) = Neutral (нейтральный, синий)
= Earth (заземление, желто- зеленый)
(1) (2) = контакты комнатного термостата
Если комнатный термостат не используется или если комнатный блок модуляции, поставляемый в комплекте с котлом, не подключен, установите перемычку между клеммами 1-2 в колодке М1 котла.
КЛЕММНАЯ КОЛОДКА М2
Клеммы 1-2: Подключение комнатного блока (низкого напряжения).
Клеммы 4-5: Подключение внешнего датчика (поставляется как дополнительное оборудование).
Клеммы 6-8: не используются.
Клемма 7: ---
Клеммы 9-10: подключение датчика накопительного бойлера контура ГВС (только для моно-отопительных котлов 1.12-1.24).
КЛЕММНАЯ КОЛОДКА РЕЛЕЙНОГО ИНТЕРФЕЙСА (S.R.)
Клемма 1 (общая) – 2 (закрытая) – 3 (открытая): беспотенциальные контакты, для их конфигурации см. параметр Р04, описанный в разделе «НАСТРОЙКА ПАРАМЕТРОВ».
Клемма 5 (общая) – 6 (закрытая) – 7 (открытая): контакты 5 и 7 используются для управления краном автоматической системы заполнения.
Если устройство подключено к системе теплых полов, установите ограничительное термореле во избежание перегрева теплых полов.
Используйте проходные изоляционные втулки в нижней части котла для пропускания кабеля через клеммные колодки.
