Установка блока удаленного управления на стене

Установка блока удаленного управления на стене


Приступая к установке блока, ознакомьтесь с руководством к комнатному блоку управления. Выполните следующие действия:
- Отсоедините котел от сети электропитания.
- Демонтируйте перемычку между контактами 1-2 клеммной колодки М1.

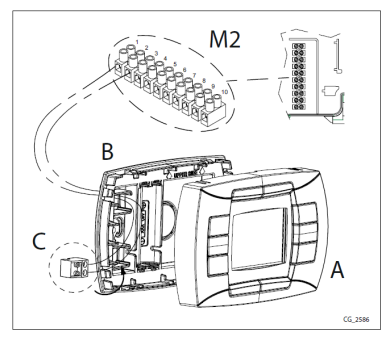

- Откройте блок удаленного управления, отделяя основание В от передней панели А.
- Протяните 2 провода от клеммной колодки М2 котла через отверстие в основании В, которое примыкает к стене.
- Подсоедините провода 1-2 (не поляризованные), идущие от клеммной колодки М2 котла, к выходным клеммам основания В.
- Прикрепите основание В к стене при помощи дюбелей и винтов, поставляемых в комплекте с блоком.
- Установите переднюю панель А на основание, прикрепленное к стене, действуйте без применения излишней силы.
- Подключите котел к сети электропитания и убедитесь, что блок удаленного управления включился.

Блок удаленного управления регулирует работу котла за исключением некоторых функций: функции чистки дымохода, функции первого запуска и функции регулировки сгорания. На блоке удаленного управление не доступно информационное меню котла.

В случае ошибки связи между основной и удаленной панелью управления отображается код ошибки Е83. Избегайте прокладки проводов вблизи источников тепла, высоковольтных и магнитных полей.


11.1.1 ФУНКЦИИ УСТАНОВЩИКА

Для получения доступа к разделу Информация и Расширенному режиму настроек нужно нажать и удерживать нажатой не менее 3 секунд клавишу IP. В режиме INFO на дисплее отобразится надпись “INFO”.
Для выхода из режима INFO кратковременно нажмите на клавишу IP.
Для прокрутки меню в заданном режиме нажмите ОК. Для задания параметров нажмите кнопку image.png

Связь между основной и удаленной панелью не устанавливается мгновенно. В некоторых случаях передача команды с удаленного блока управления занимает некоторое время в зависимости от типа передаваемой информации.


ЦЕНТРАЛЬНОЕ ОТОПЛЕНИЕ (CH)

- “CH SL” – Максимальная температура уставки контура отопления, значение, которое задается кнопками image.pngПРЕДУПРЕЖДЕНИЕ: Для изменения единицы измерения с °C на °F и обратно нажмите кнопку image.png
- “EXT°C” – Температура наружного воздуха (при подключении внешнего датчика).
- “CH O>” – Максимальная температура подачи контура отопления.
- “CH R – Температура в обратном контуре отопления (не предусмотрено).
- “CH S^” – Температура уставки в контуре отопления.
- “CH MX” – Максимальная температура уставки в контуре отопления.
- “CH MN” – Минимальная температура уставки в контуре отопления.

ГОРЯЧЕЕ ВОДОСНАБЖЕНИЕ

- “HW O>” – Температура подачи ГВС
- “HW S^” – Максимальная температура уставки. Для задания значения нажмите кнопки image.png
- “HW MX” – Максимальная температура уставки ГВС
- “HW MN” – Минимальная температура уставки ГВС

РАСШИРЕННЫЕ ВОЗМОЖНОСТИ

- “PWR %” – Уровень мощности / Модуляция пламени (%)
- “P BAR” – Давление воды в контуре отопления (бар)
- “F L/M” – Расход воды (л/мин)

НАСТРОЙКА ПАРАМЕТРОВ

- “K REG” кривая настройки центрального отопления (0,5...9,0 – заводская настройка = 3 – См. приложение РАЗДЕЛ G). Для задания значения нажмите кнопки image.png Более высокое значение настройки ведет к более высокой температуре подачи. Чтобы задать правильное значение константы центрального отопления K REG, температура в помещении должна соответствовать заданному значению центрального отопления с учетом колебания температуры наружного воздуха.
- “BUILD” Параметр, который учитывает степень теплоизоляции здания (1...10 – заводская настройка = 5). При изменении наружной температуры воздуха температура в помещении изменяется с различным коэффициентом, зависящим от способности здания удерживать тепло. Высокое значение настройки подразумевает тяжелые строительные конструкции (комнатная температура будет реагировать медленнее на внешние колебания температуры; здания с толстыми стенами или с внешней изоляцией). Низкое значение настройки подразумевает легкие строительные конструкции (комнатная температура быстрее реагирует на изменения внешней температуры; здания с легкой изоляцией). Для установки значения нажмите кнопки image.png.
- “YSELF” Функция автоматической настройки температуры подачи CH Enabled (Вкл.) = 1 / Disabled (Выкл.) = 0 (заводская настройка = 1). С включением функции константа K REG изменяется в соответствии с комфортной комнатной температурой. Эта функция работает с подключенным датчиком наружной температуры. Для установки значения нажмите кнопкиimage.png
- “AMBON” Влияние температуры в помещении Включено / Отключено (1/0). Заводская настройка 1. В этом случае регулировка температуры в помещении зависит от установленной температуры подачи в контуре отопления («CH SL»). Для установки значения нажмите кнопки image.png .
Примечание: см. сводную таблицу возможных комбинаций AMBON и MODUL.
- “T ADJ” Коррекция показаний комнатного датчика удаленного управления (заводская настройка 0,0°C). Функция позволяет корректировать показания комнатного датчика в диапазоне от -3,0°C до 3,0°C с точностью 0,1°C. Значение может быть задано кнопками image.png . Функция доступна только если измерения производятся в °C.
- “MODUL” Включение/выключение модуляции температуры подачи в зависимости от комнатной температуры и значения температуры наружного воздуха (с подключенным датчиком наружной температуры), (с включенным датчиком комнатной температуры). Значение, равное 1, означает включение заданного значения модуляции; значение, равное 0, указывает на его отключение. Указанное значение может быть изменено кнопками image.png.
Примечание: см. сводную таблицу возможных комбинаций AMBON и MODUL.

Сводная таблица возможных комбинаций функций AMBON и MODUL.

AMBON

MODUL

ФУНКЦИЯ КНОПОК image.png

1

1

Регулировка комнатной температуры

(модулируемая температуры подачи)

0

1

С датчиком наружной температуры:

регулировка кривой KREG

Без датчика наружной температуры:

регулировка расчетной температуры подачи

(рекомендуется задать MODUL = 0)

0

0

Регулировка температуры подачи

1

0

Регулировка комнатной температуры

(фиксированная температура подачи).


- “HW PR”: Включение устройства программирования ГВС (только для котлов с внешним баком для горячей воды). Заводская настройка 1.
0: Отключено
1: Всегда включено
2: Включено по недельной программе ГВС (более подробно HW PR см. в разделе «ПРОГРАММИРОВАНИЕ ИНТЕРВАЛОВ РАБОТЫ РЕЖИМА ГВС»).
- “NOFR”: Включение / выключение функции защиты от обледенения (1/0). Заводская настройка 1.

Данная функция должна быть всегда включена (1).

- “COOL”: Включение / выключение функции контроля летней температуры.
Заводская настройка = 0. При задании параметра = 1 функция включена, доступен режим работы котла «SUMMER COOL». Данная функция дополняет функции, которые рассматривались в разделе «ОПИСАНИЕ КНОПКИ image.png (Лето –Зима – Только отопление – Выкл.) : SUMMER (ЛЕТО) – WINTER (ЗИМА) – SUMMER COOL (ЛЕТО ОХЛ.) – HEATING ONLY (ТОЛЬКО ОТОПЛЕНИЕ) – OFF (ВЫКЛ.). Чтобы включить функцию нажмите кнопку image.pngи удерживайте, пока на дисплее справа от значения времени не появится символ image.png. Цель данной функции – включить удаленный контроль для регулировки температуры в летнее время путем управления одним или несколькими внешними охлаждающими устройствами, такими, как установки кондицинирования. Таким образом плата реле включает внешнюю установку кондиционирования, когда температура в помещении превышает заданное значение на блоке удаленного управления. Когда функция включена на дисплее мигает символimage.png . См. рисунок ниже и руководство по техническому обслуживанию.
