Концентрические дымоходы
Концентрические дымоходы
Данный тип дымохода используется для отвода дымов и направления воздуха горения как за пределы здания, так и в дымоход LAS в случае его установки. Для соединения котла с входным воздуховодом и дымоходом выпуска используется угловой фитинг 90°, что обеспечивает соответствие различным требованиям. Угловой фитинг может также использоваться как дополнительный изгиб в сочетании с коаксиальным дымоходом или угловым соединителем 45°.
- Угловой фитинг 90° сокращает общую длину дымохода на 1 метр.
- Угловой фитинг 45° сокращает общую длину дымохода на 0,5 метра.
- При расчете максимально возможной длины первый угловой фитинг 90° не учитывается.

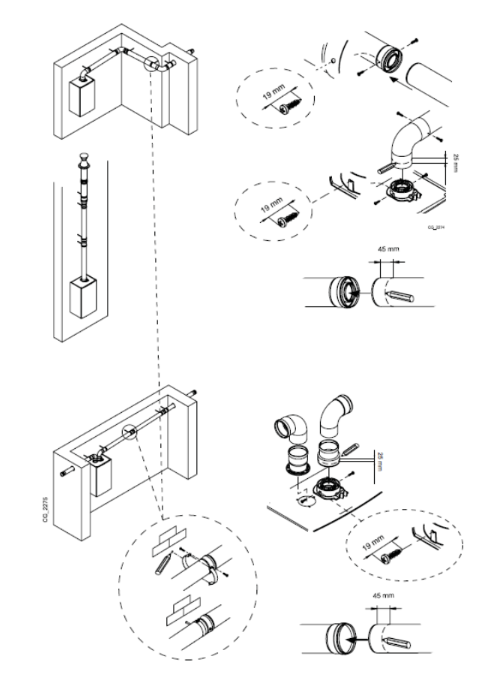

Присоедините вытяжную трубу при помощи двух саморезов
4,2 мм минимальной длиной 19 мм. Если они не включены в поставку, необходимо подобрать в коммерческой сети саморезы с аналогичными характеристиками.
Перед затяжкой винтов убедитесь, что отрезок трубы не менее 45 мм вставлен в уплотнительную прокладку (см. рисунок).
Убедитесь, что уклон в сторону котла составляет не менее 5 см на метр дымохода.
НЕКОТОРЫЕ ПРИМЕРЫ УСТАНОВКИ ДЫМОХОДОВ И ИХ СООТВЕТСТВУЮЩАЯ МАКСИМАЛЬНАЯ ДЛИНА ПОКАЗАНЫ В ПРИЛОЖЕНИИ «РАЗДЕЛ D» В КОНЦЕ ДАННОГО РУКОВОДСТВА.

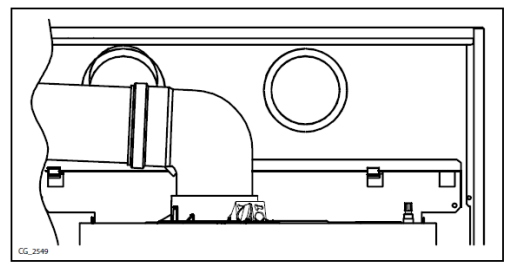

Затяжка винтов
Примеры монтажа дымохода и допустимая длина
Примеры монтажа дымохода и допустимая длина
Допустимая длина
A B | Lmax = 10 м - Ø 60/100 мм Lmax = 25 м - Ø 80/125 мм |
C D | Lmax = 9 м - Ø 60/100 мм Lmax = 24 м - Ø 80/125 мм |
E | Lmax = 10 м - Ø 60/100 мм Lmax = 25 м - Ø 80/125 мм |
F G | Lmax = 10 м - Ø 60/100 мм Lmax = 25 м - Ø 80/125 мм |
H | Lmax = 8 м - Ø 60/100 мм Lmax = 23 м - Ø 80/125 мм |
I | Lmax = 9 м - Ø 60/100 мм Lmax = 24 м - Ø 80/125 мм |
